Problemstellung
In Archicad werden alle Messungen auf einen Ursprung im Koordinatensystem vorgenommen. Die Position des Projektursprungs wird immer als (x = 0, y = 0 und z = 0) interpretiert. Archicad definiert aber auch weitere Nullpunkte für Koordinatensysteme.

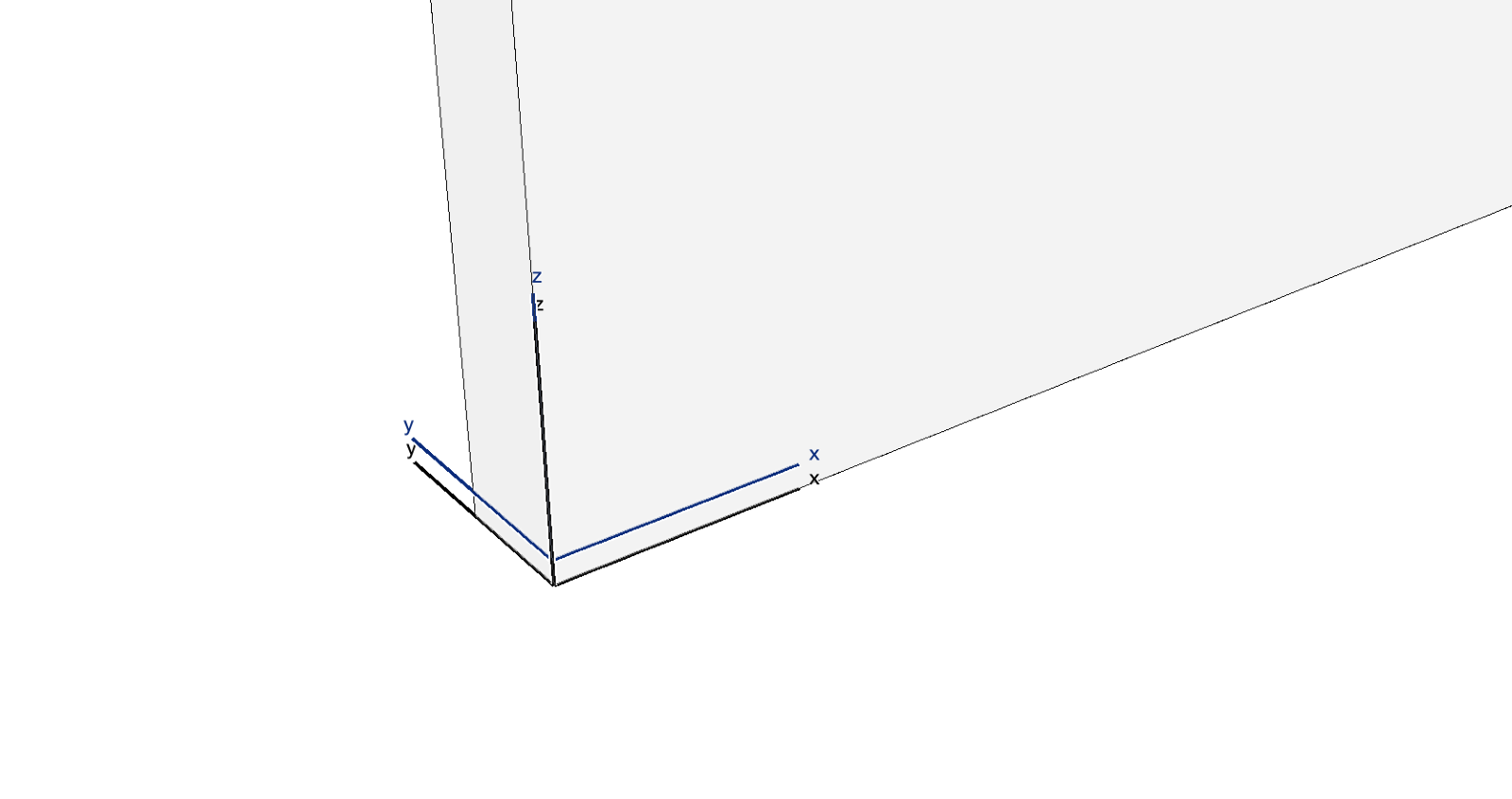

Im Laufe der Bearbeitung kann es vorkommen, dass das Koordinatenkreuz doppelt angezeigt wird. Damit wird auf der Z-Achse zwei Koordinatenkreuze übereinander dargestellt. Es soll allerdings im 3D nur ein Koordinatenkreuz angezeigt werden.
Troubleshooting
Anzeige der Bearbeitungsebene einstellen
Unter Kontextmenü > Bearbeitungsebene > Geschoss fangen… deaktivieren.

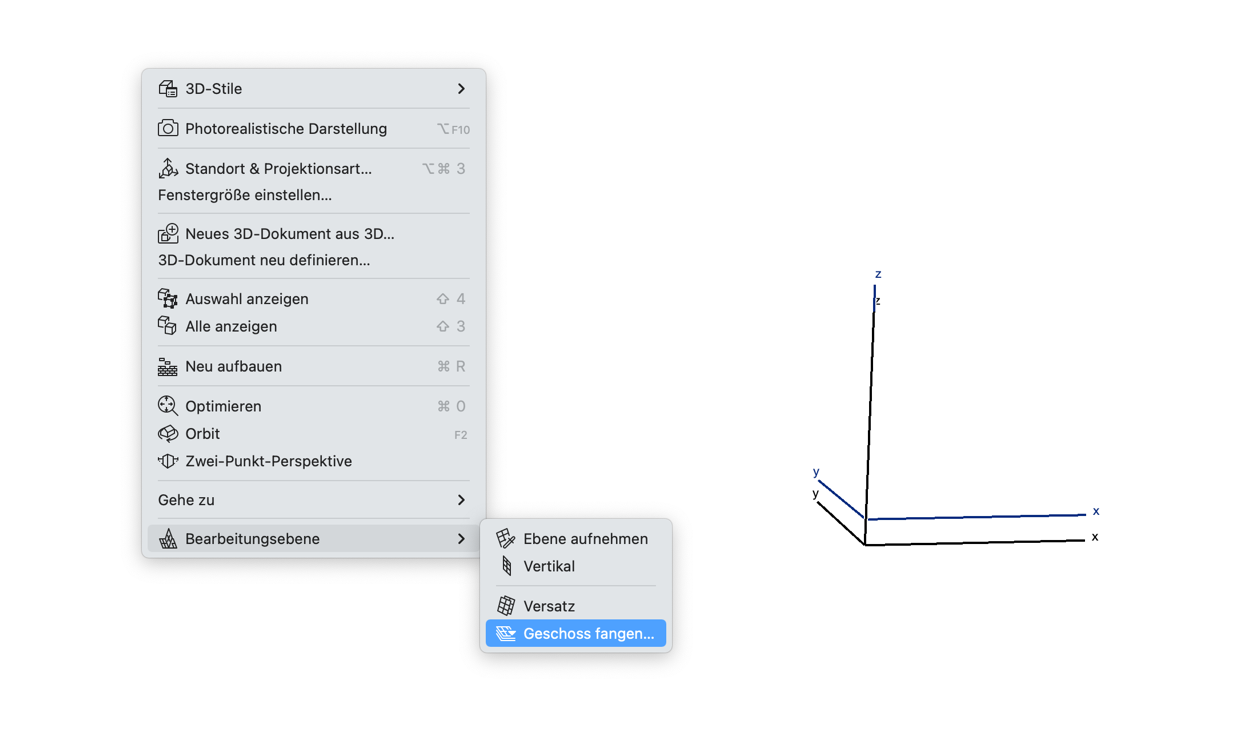

- Rechtsklick im 3D-Fenster. Im Kontextmenü wählt man den Punkt Bearbeitungsebene aus und dann die Funktion Geschoss fangen…:

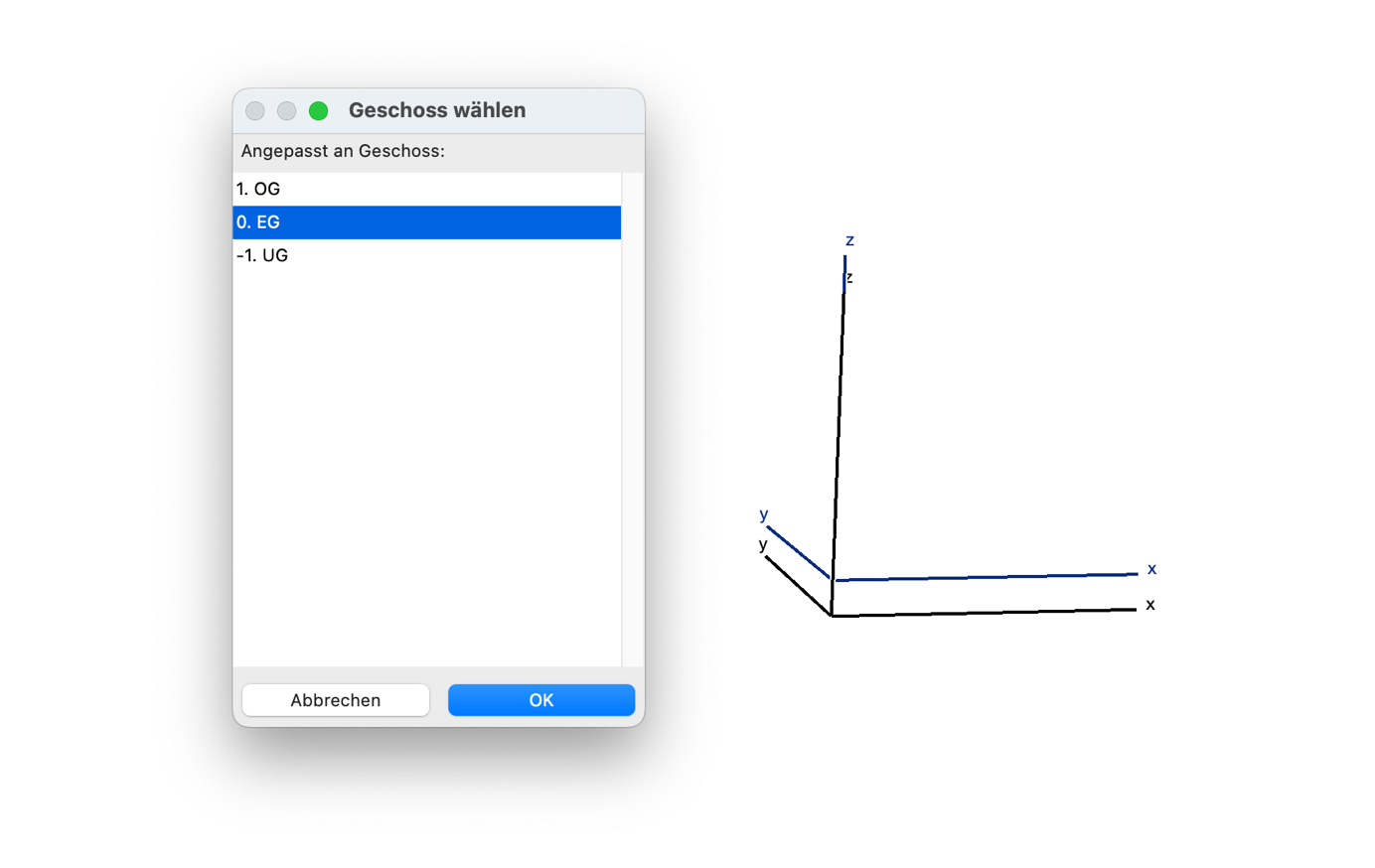

- Im erscheinenden Dialogfenster wählt man das Geschoss aus, auf welchem sich das Koordinatenkreuz zum Zeitpunkt der Bearbeitung befindet:

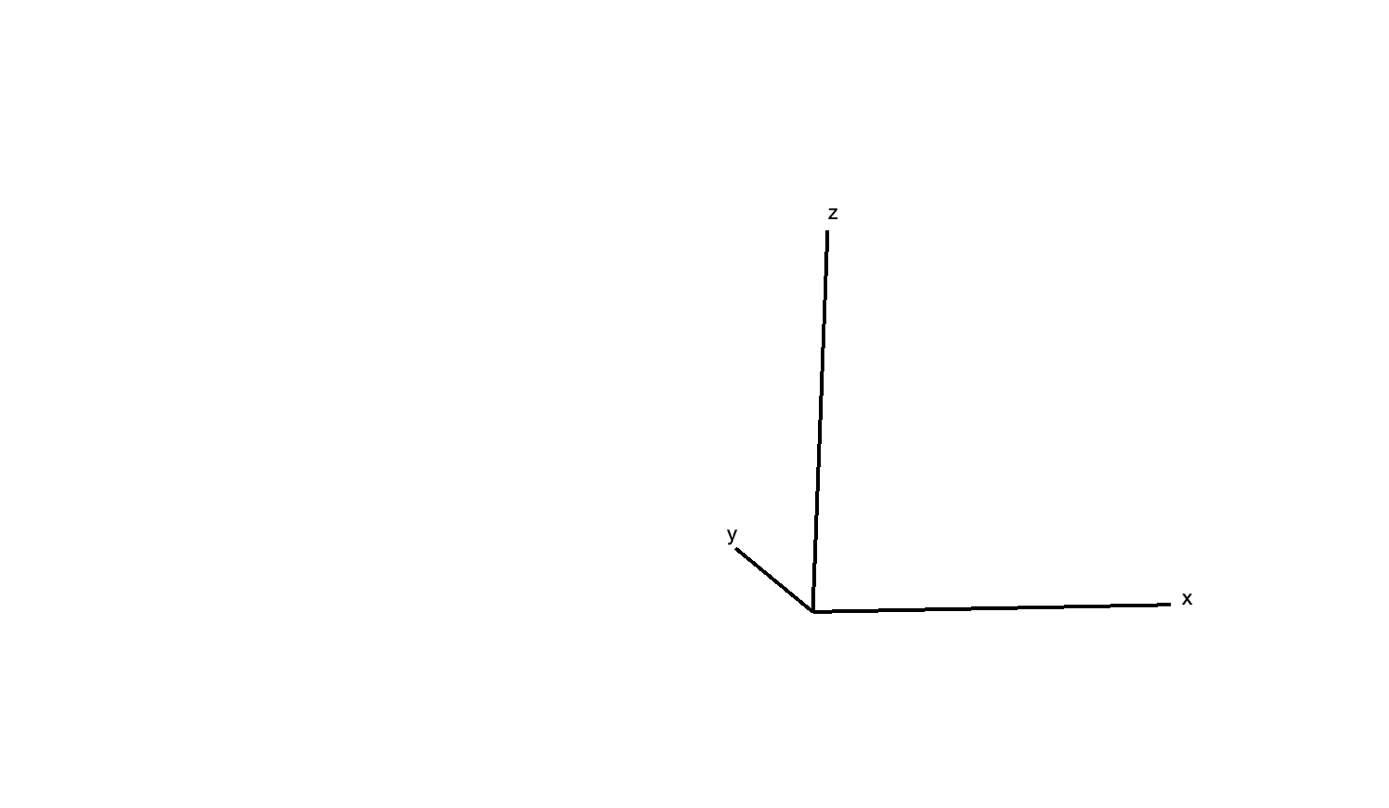

- Mit dem Bestätigen des OK-Buttons erscheint das Koordinatenkreuz nur noch einfach:
Gut zu wissen:

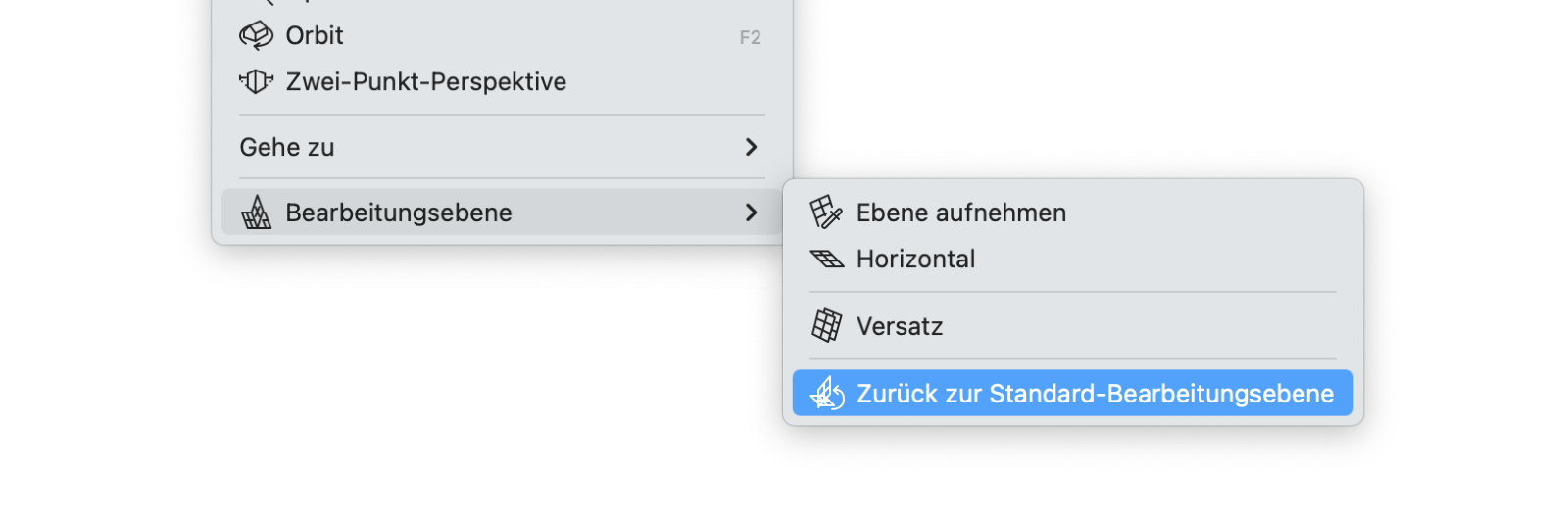

Der Befehl Zurück zur Standard-Bearbeitungsebene lässt das Koordinatenkreuz auch wieder einfach anzeigen:
