Problemstellung

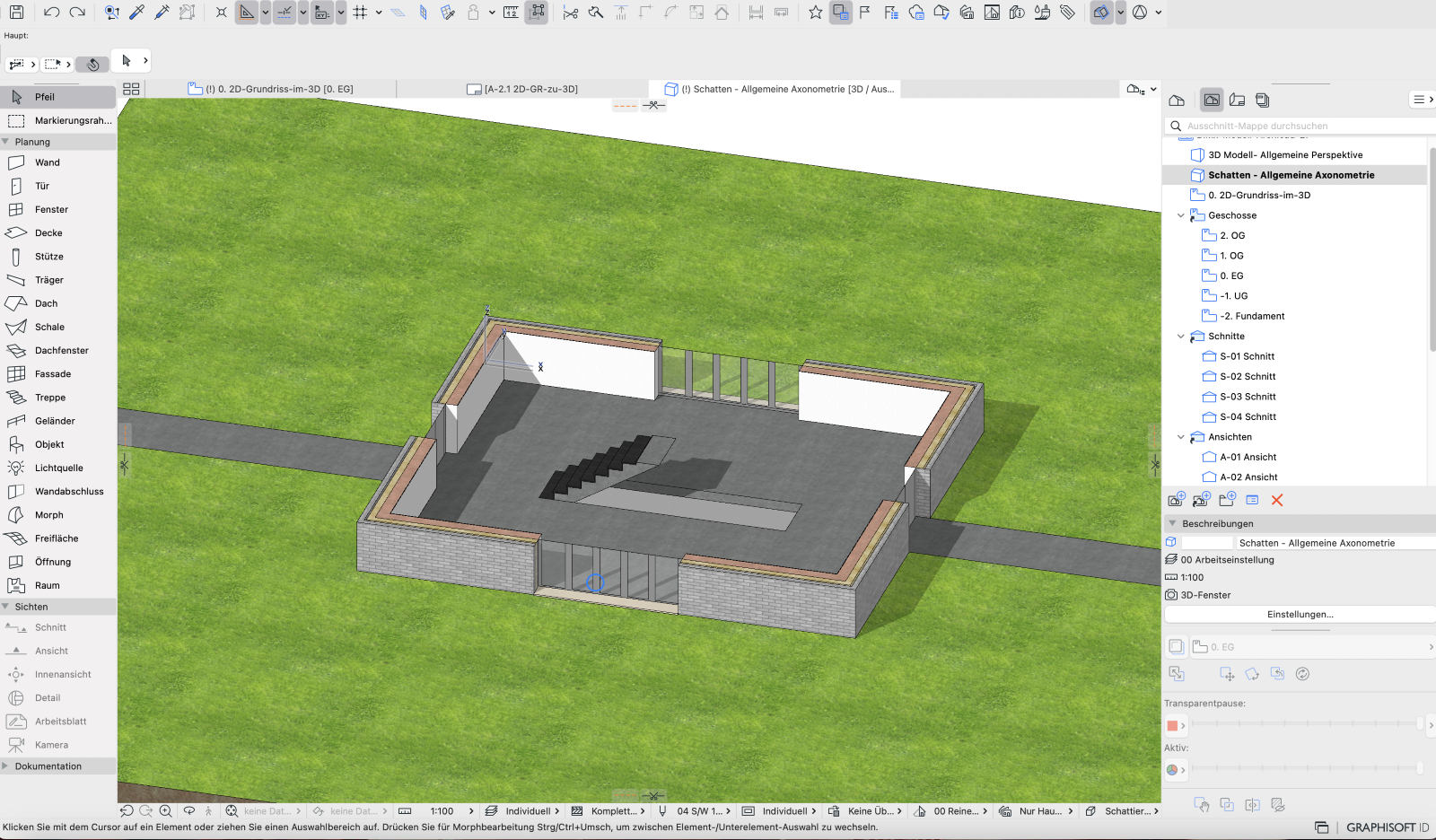

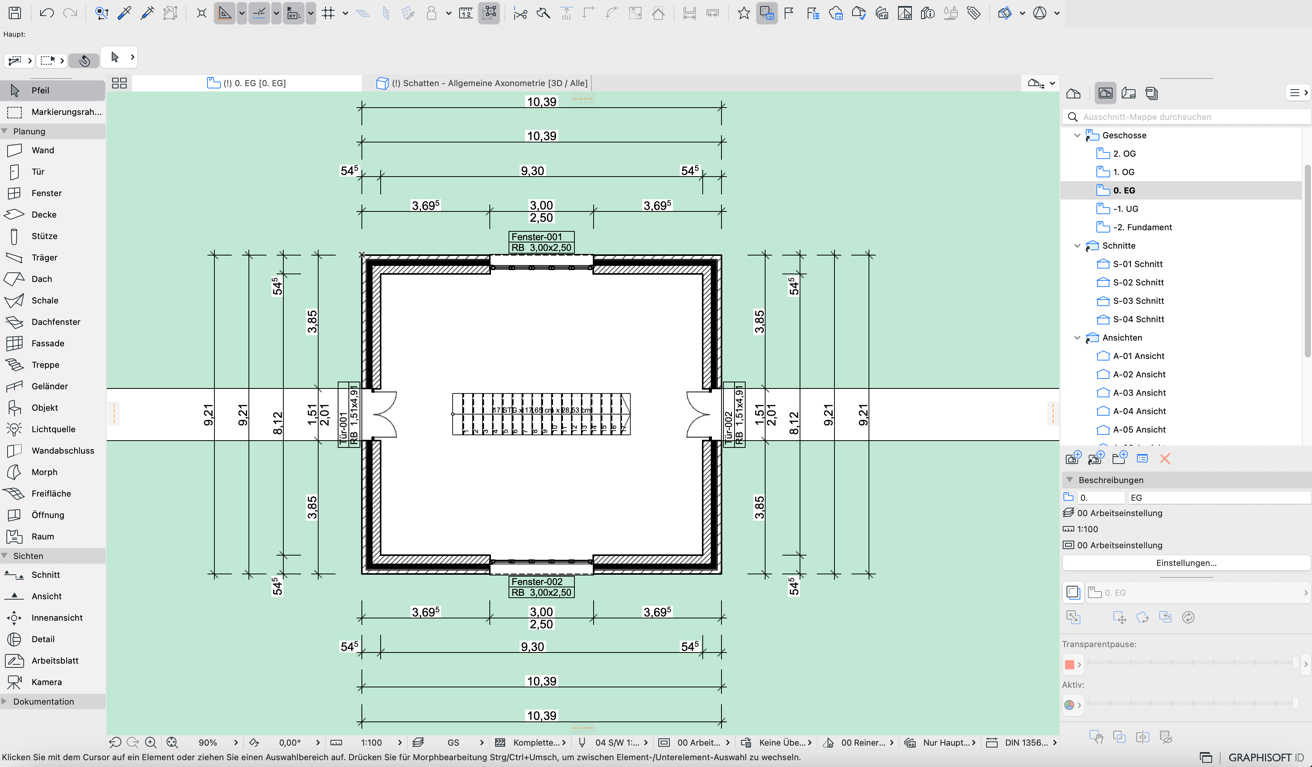

Die im Grundriss dargestellte 2D Darstellung lässt sich nicht im 3D darstellen. Wird das 3D geöffnet und auf Grundriss-Schnitthöhe geschnitten, fehlen 2D Elemente wie Bemaßung, Stempel, Beschriftung und Schnitt-Schraffurdarstellung. Zusätzlich haben die Elemente nicht die Symbolische Darstellung aus dem Grundriss.
Troubleshooting
1. DWG erstellen

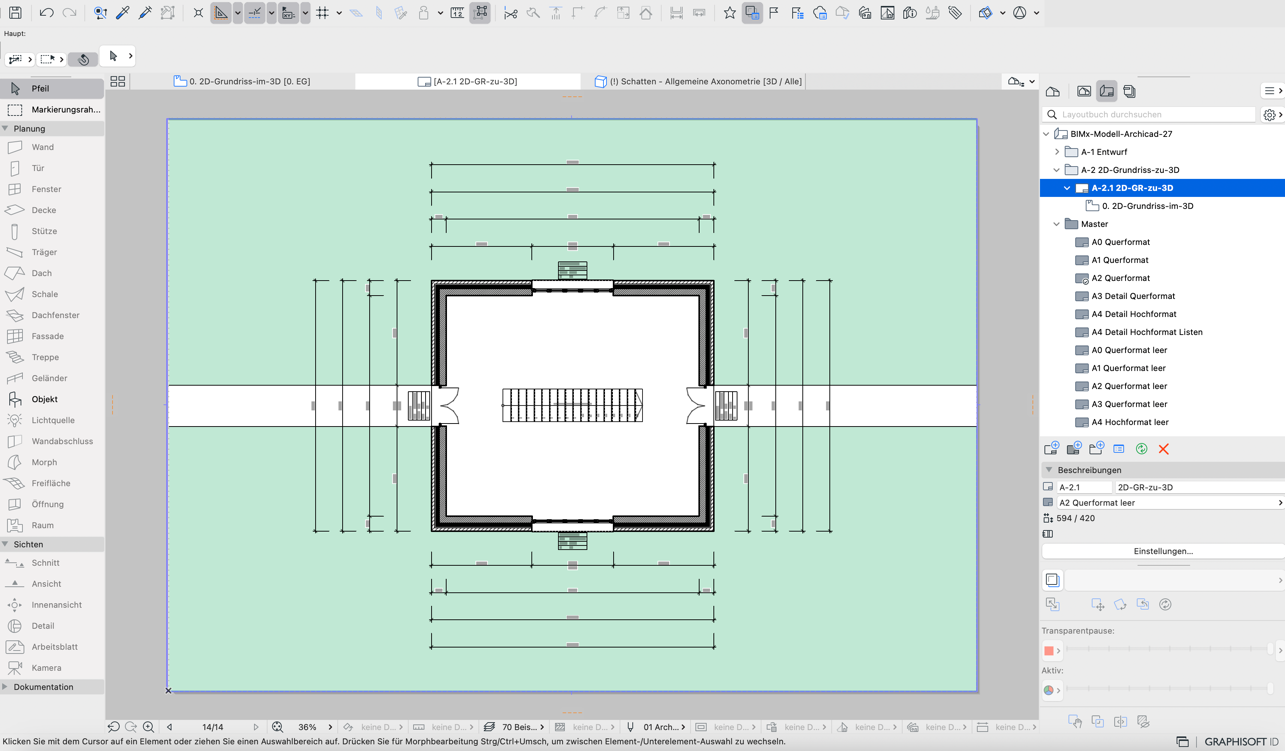

Der gewünschte Grundriss muss gelayoutet werden. Anschließend wird der gelayoutete Grundriss über Ablage > Sichern als… als DWG exportiert.
2. DWG als Objekt importieren
Nachdem die DWG erstellt wurde, kann diese in Archicad als Objekt über Ablage > Bibliotheken und Objekte > Objekt öffnen importiert werden.

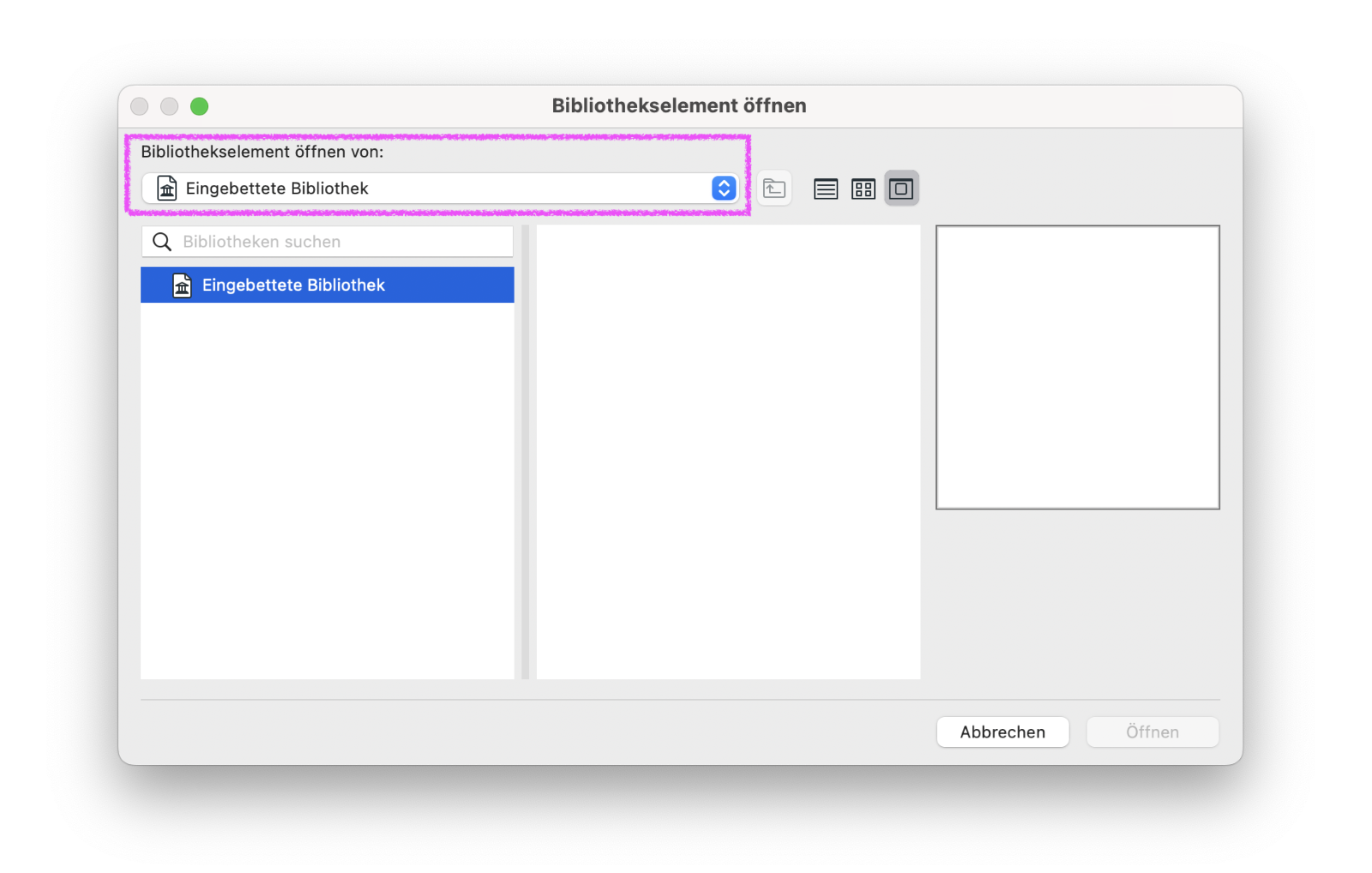

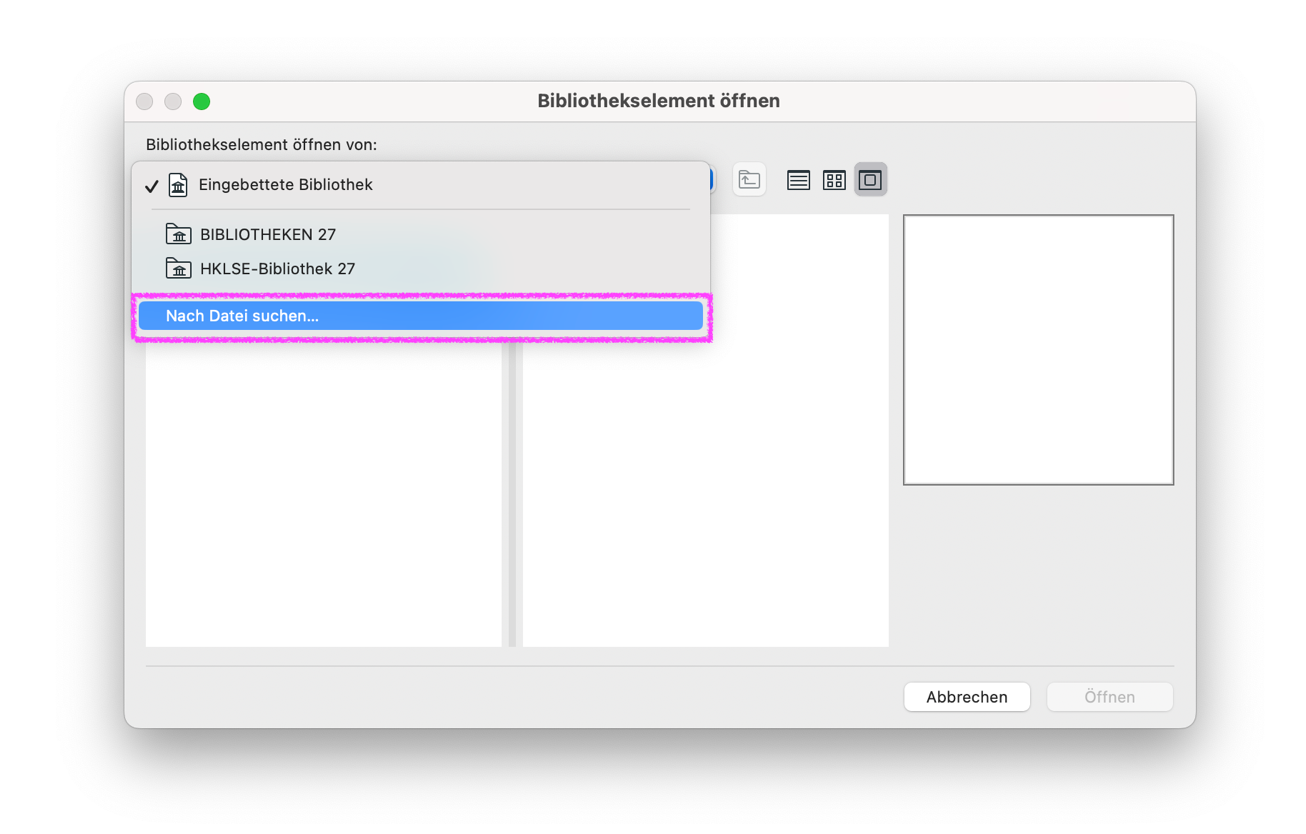

In dem Dialogfenster Bibliothekselemente öffnen kann unter Bibliothekselemente öffnen von: mit einen Klick auf die Pfeiltasten-Schaltfläche über Nach Datei suchen… die exportierte DWG-Datei ausgewählt werden.
Nachdem die DWG Datei ausgewählt wurde, muss ein passender Übersetzer eingestellt werden. Mit der Schaltfläche Einstellungen… sollten die Einstellungen des DWG-Übersetzers überprüft werden.

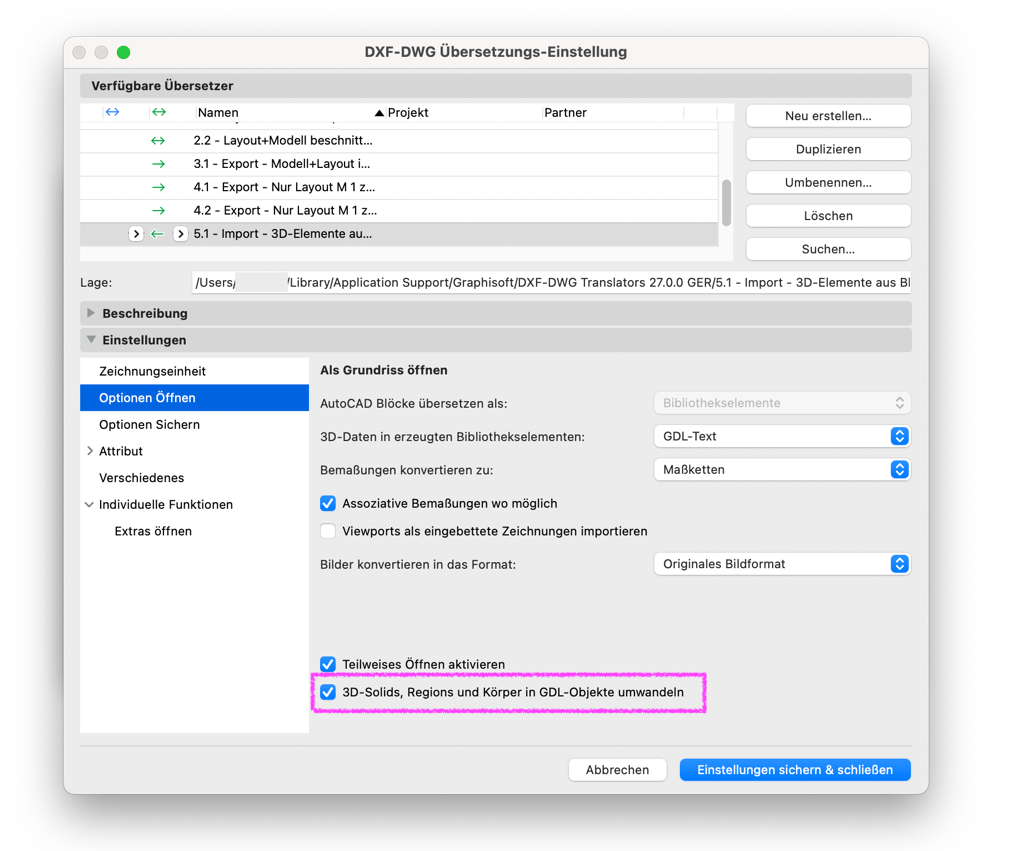

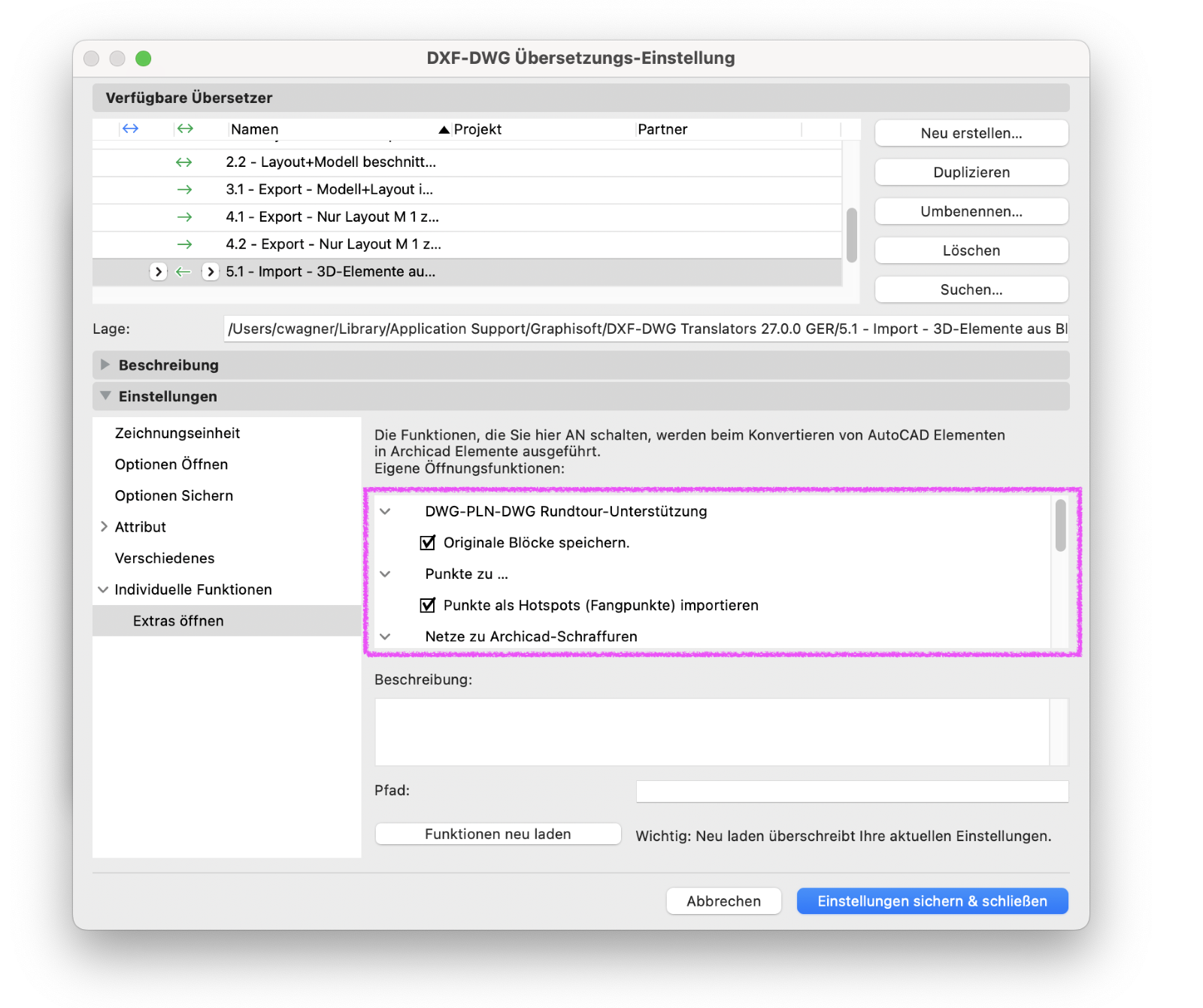

Unter Optionen öffnen muss die Option 3D-Solids, Regions und Körper in GDL-Objekte umwandeln aktiviert sein. Zusätzlich muss unter Individuelle Funktionen > Extras öffnen alle Unterpunkt mit Haken aktiviert sein.
Anschließend können die Schaltfläche Einstellungen sichern & schließen aktiviert werden . Und die Datei über die Schaltfläche Öffnen geöffnet und mit OK der Vorgang bestätigt werden.
Danach wird die DWG als GDL-Objekt im GDL-Editor geöffnet.
Es muss unter Lizenz ein Lizenzart ausgewählt werden. In der Regel reicht Public Domian Dedication 1.0 aus. Unter 2D-Ansicht und 3D-Ansicht kann das importierte Objekt kontrolliert werden.
Wenn die Bearbeitung fertig ist, kann das Fenster geschlossen werden und das Bibliothekselement in die eingebettete Bibliothek oder in einem separaten Ordner gespeichert werden.
3. Objekt platzieren

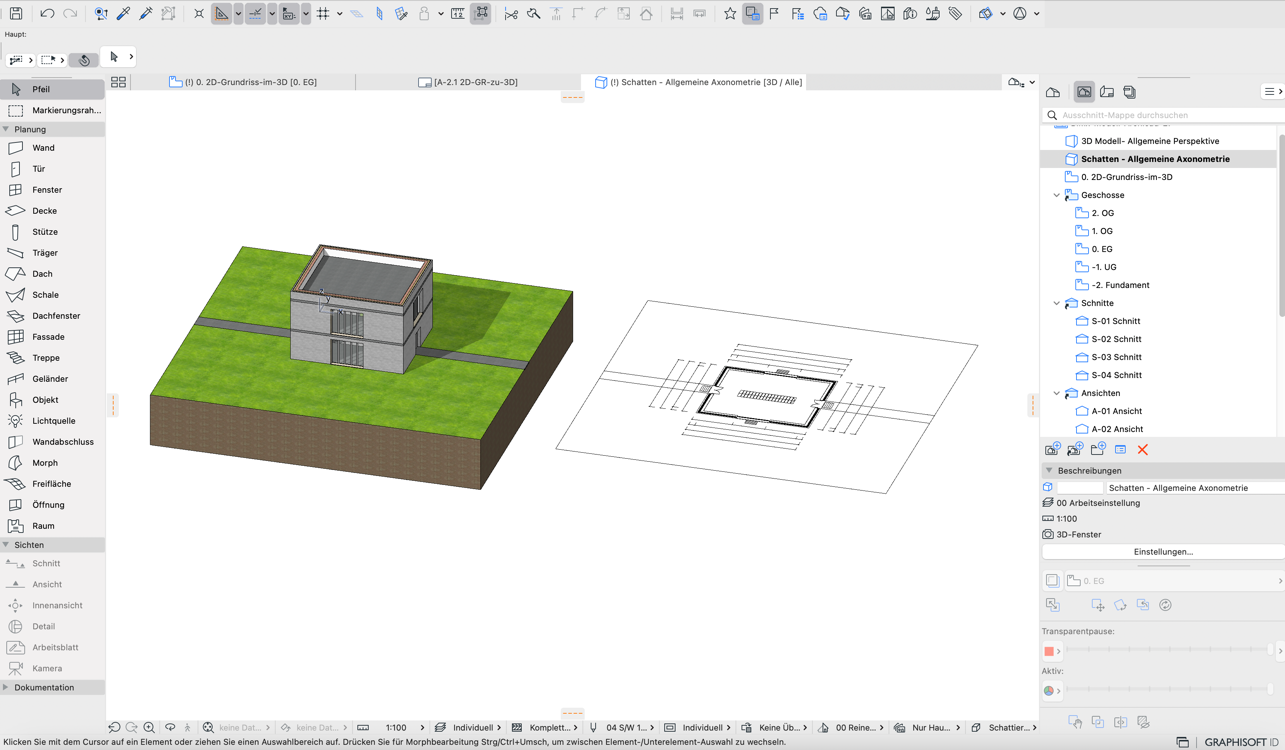

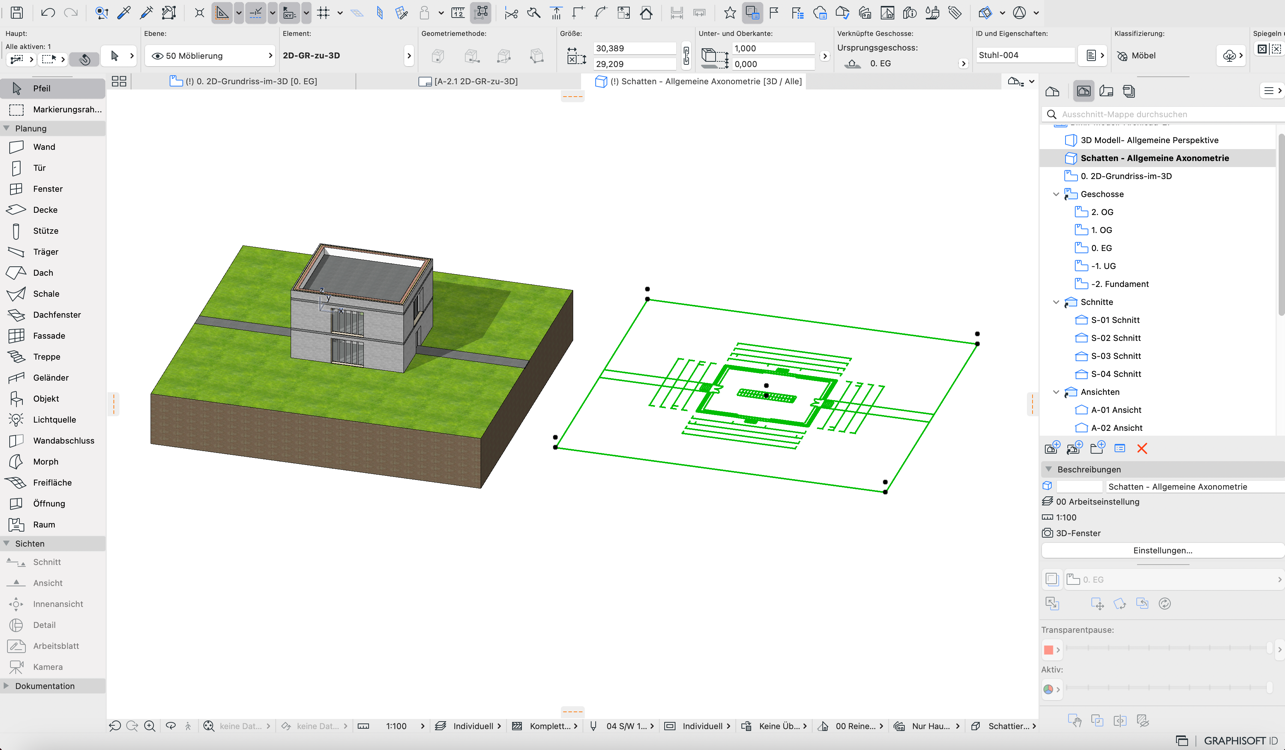

Das gespeicherte Objekt kann dann mit dem Objekt-Werkzeug platziert werden und wird anschließend im 3D angezeigt.
