Problemstellung

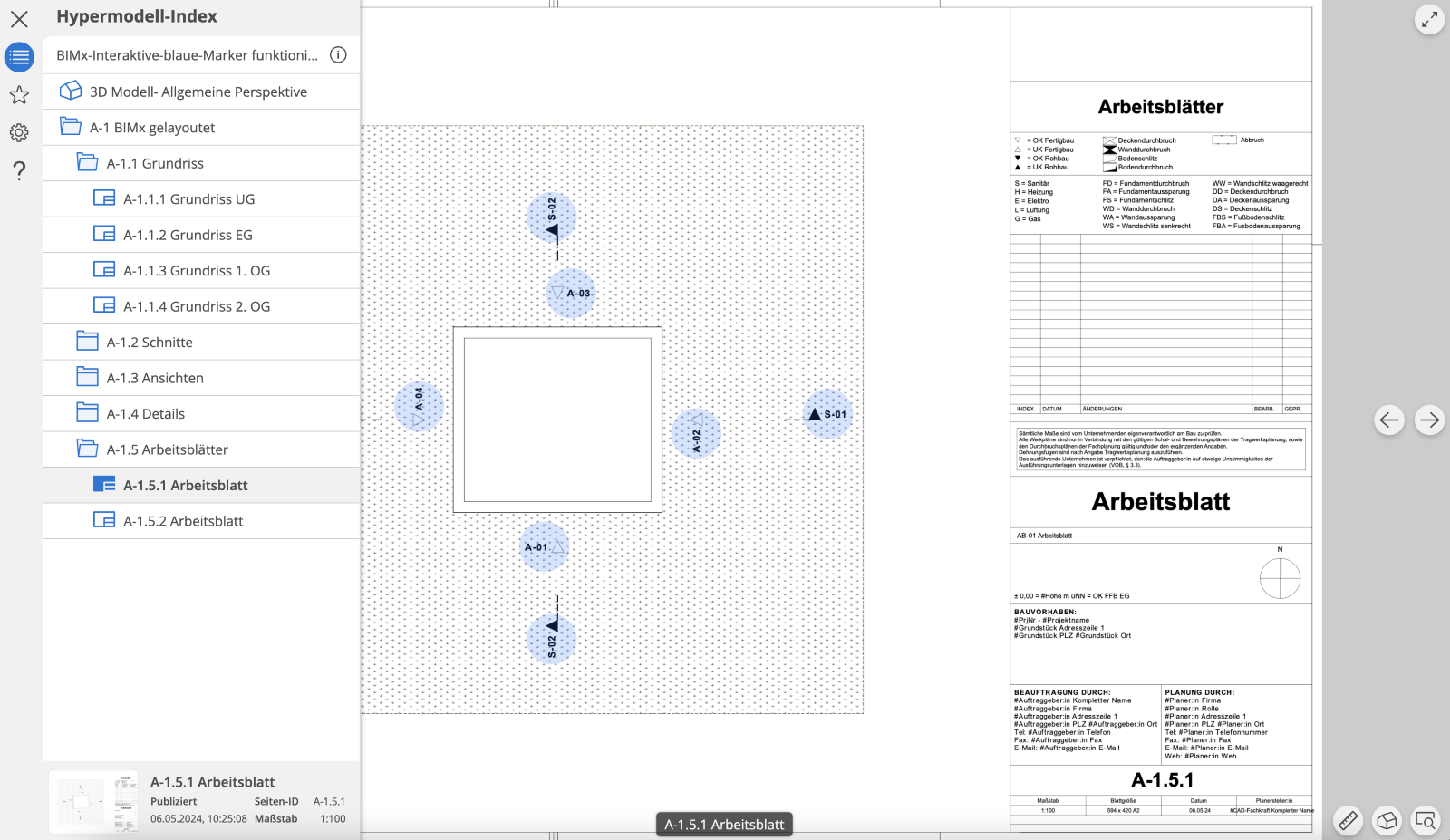

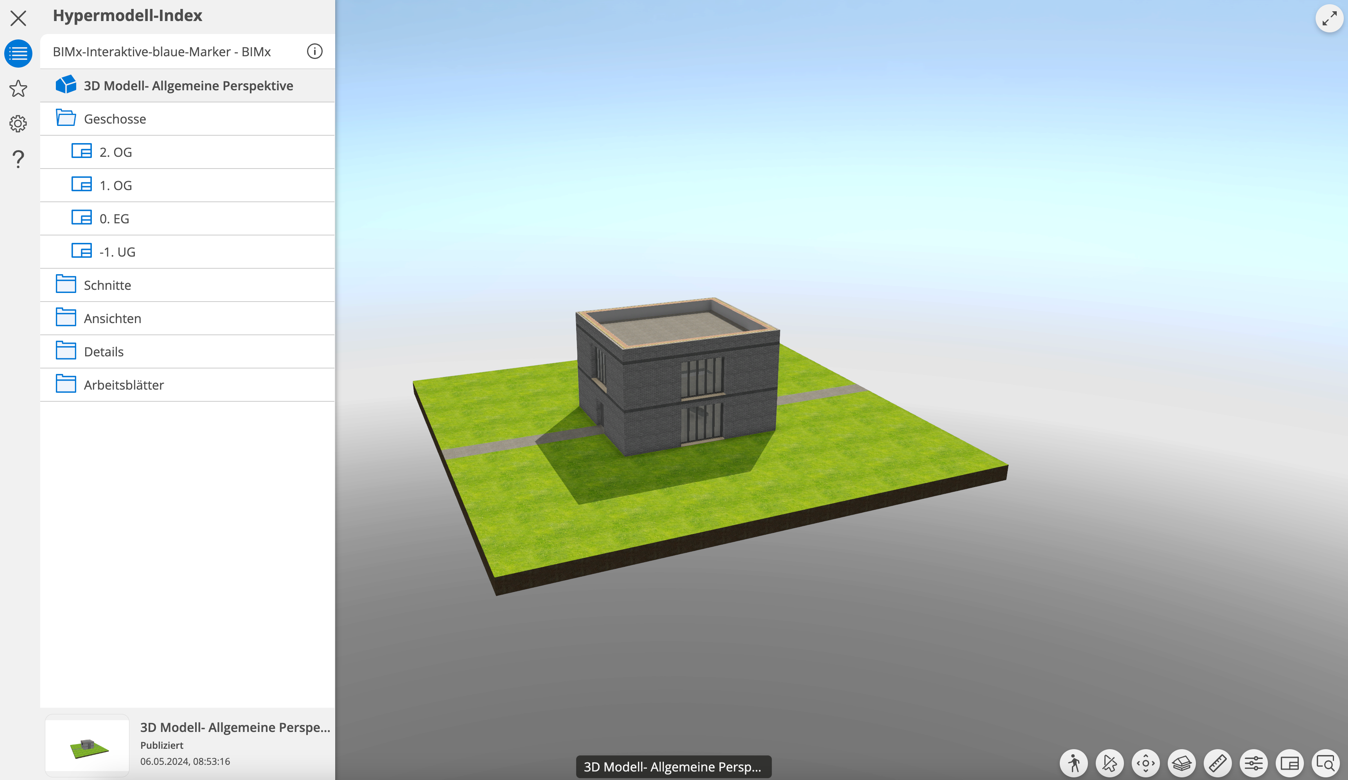

Das exportierte BIMx Hyper-Modell zeigt im 3D und / oder im 2D die blauen interaktiven Marker für das interaktive Wechseln zwischen verknüpften 2D und 3D Daten nicht an. Damit lässt sich nicht über die interaktiven Marker zwischen den verschiedenen Inhalten des Hypermodell-Index navigieren.
Troubleshooting

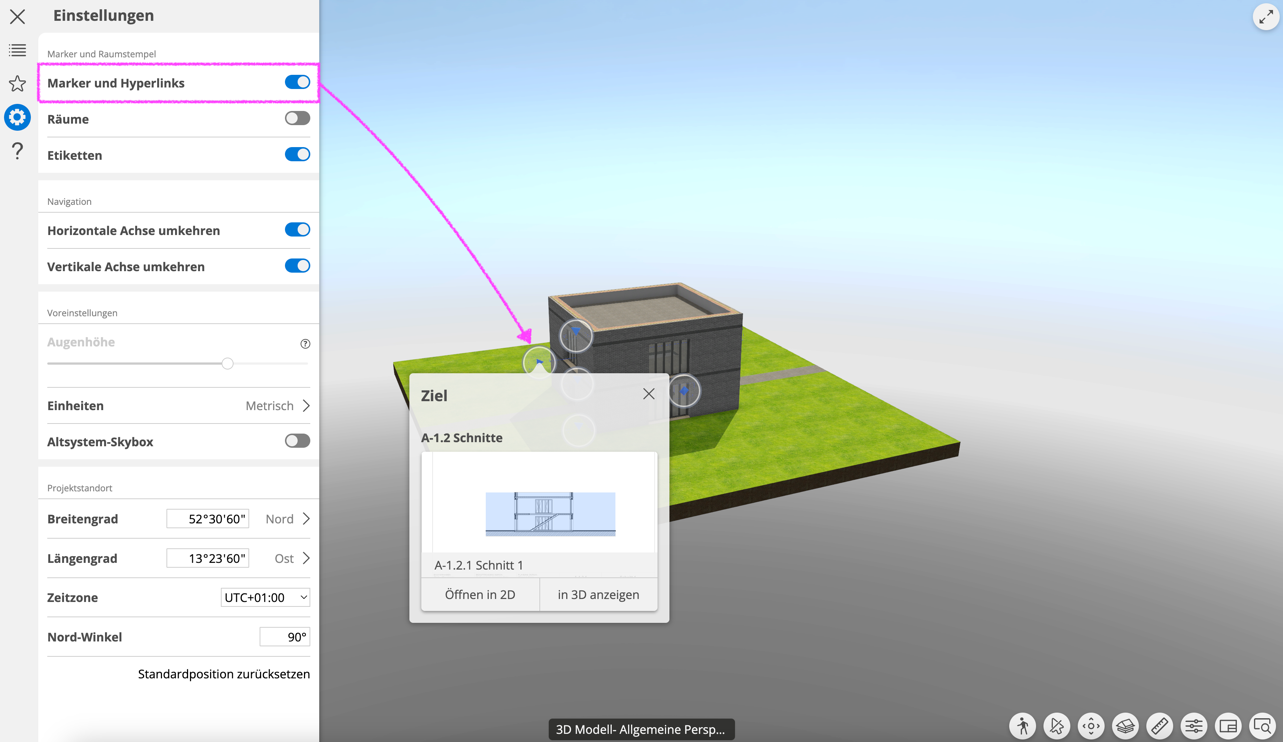

1. Marker und Hyperlinks aktivieren

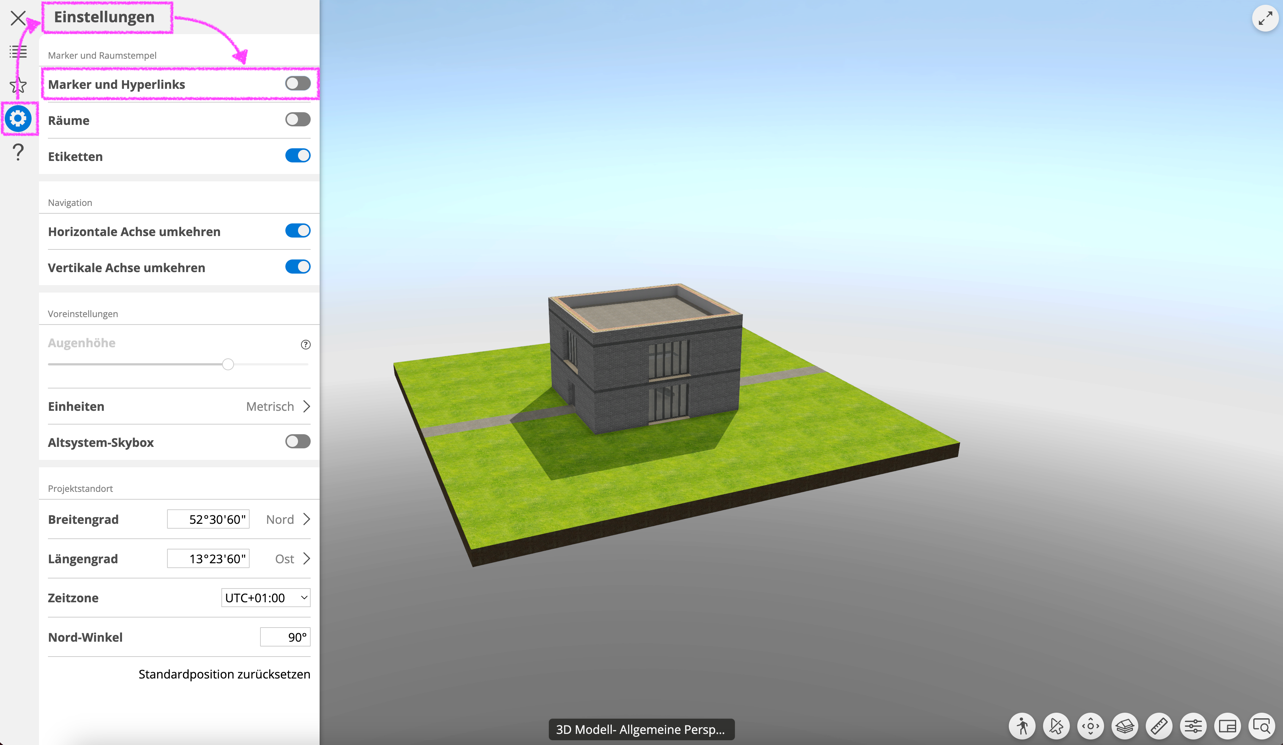

Marker und Hyperlinks können in den Einstellungen des BIMx Viewers deaktiviert und aktiviert werden. Wenn die blauen interaktiven Marker nicht sichtbar sind, sollte in den Einstellungen überprüft werden, dass die Option Marker und Hyperlinks aktiviert ist.

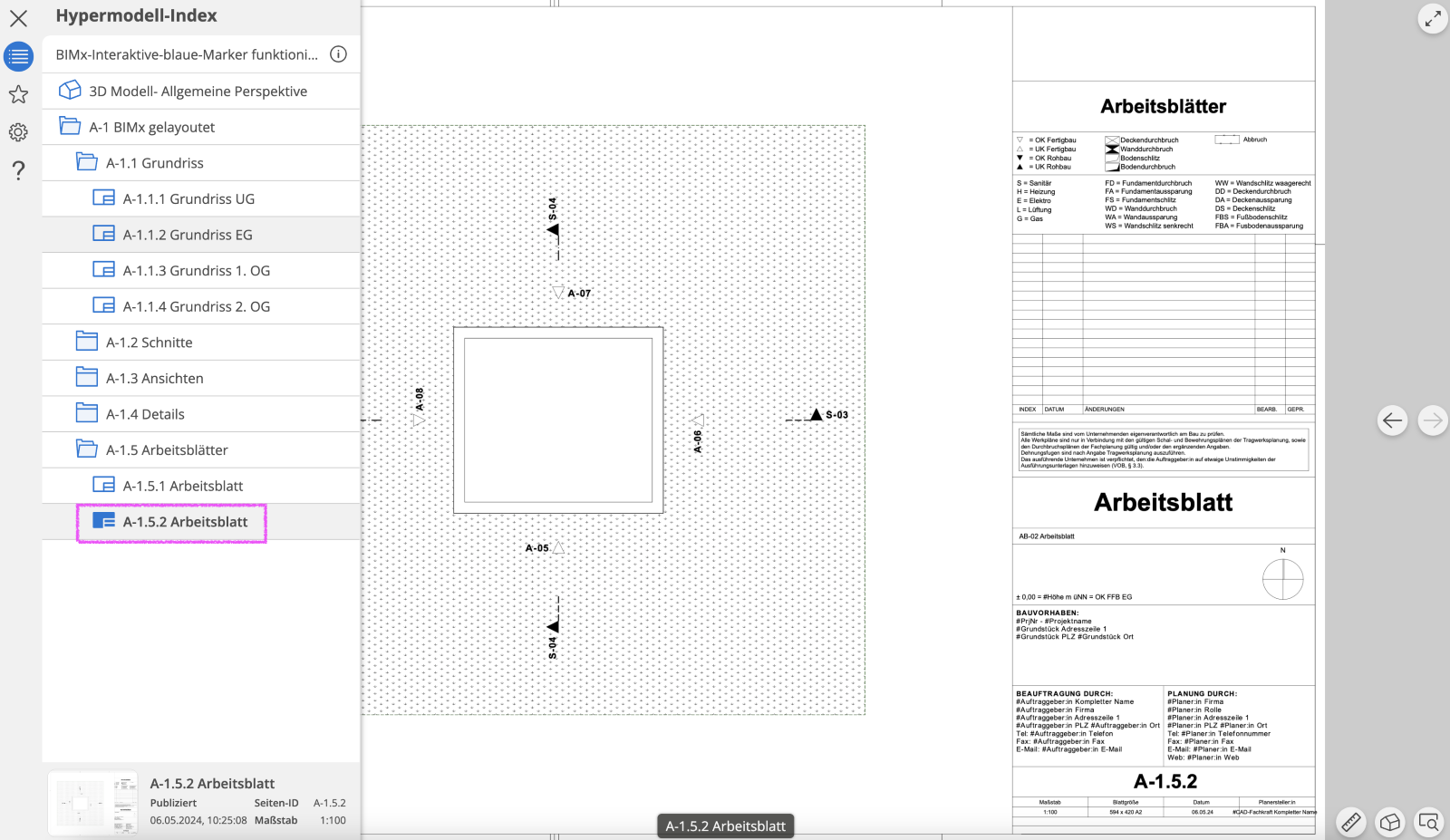

2. 2D Daten wurden nicht gelayoutet
Um mit den interaktiven Markern zwischen Projektinhalten des BIMx Modells wechseln zu können, müssen alle 2D Inhalte, wie Grundrisse, Schnitte, Ansichten, Details und Arbeitsblätter, gelayoutet werden.

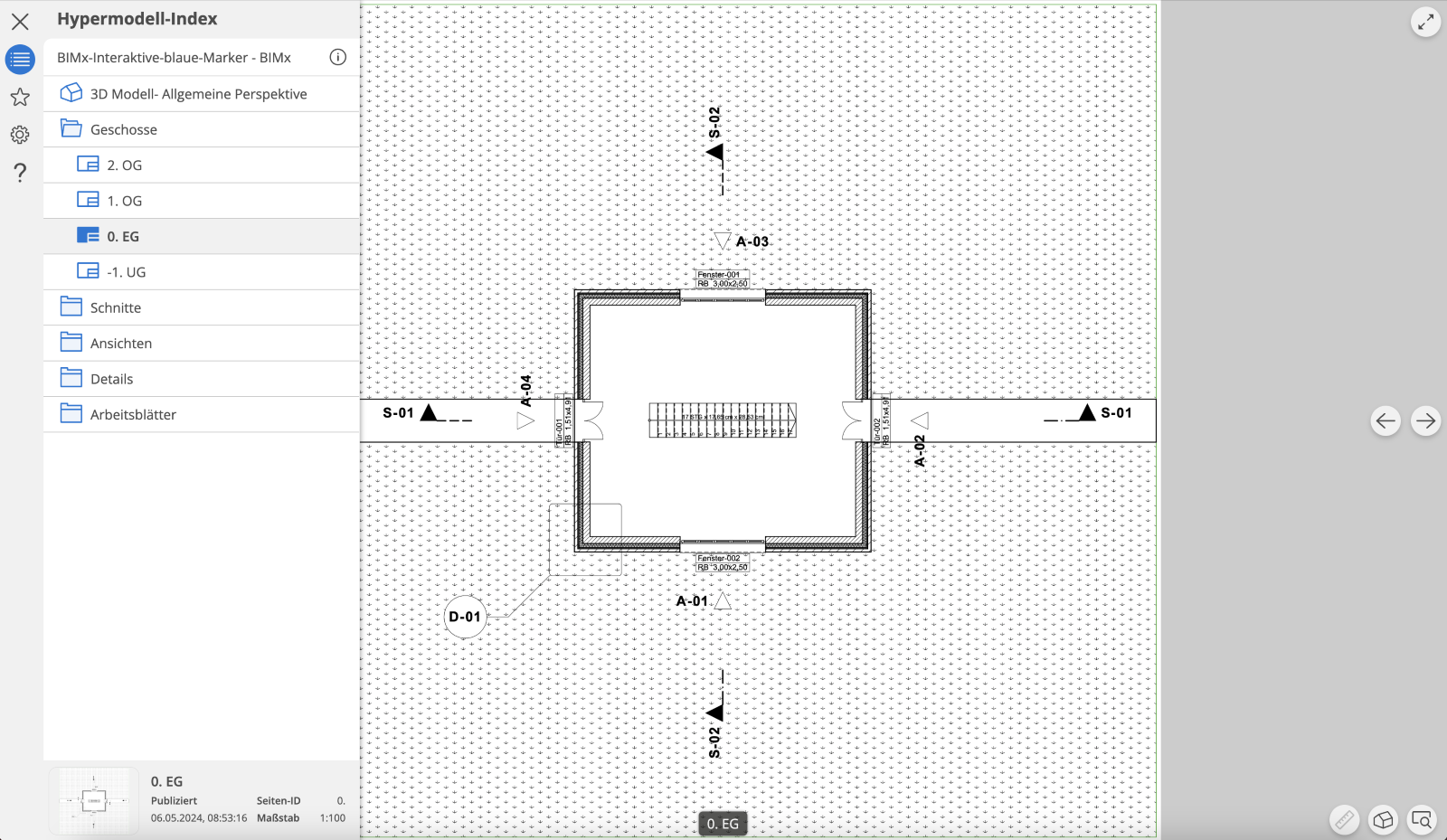

Wenn Ausschnitte von Grundrisse, Schnitte, Ansichten, Details und Arbeitsblätter in das BIMx Publisher-Set hinzugefügt werden, dann erhalten diese beim Export nicht die Möglichkeit eines verknüpften Markers. Nur Ausschnitte, die auf ein Layout platziert wurden, erhalten einen interaktiven Marker.

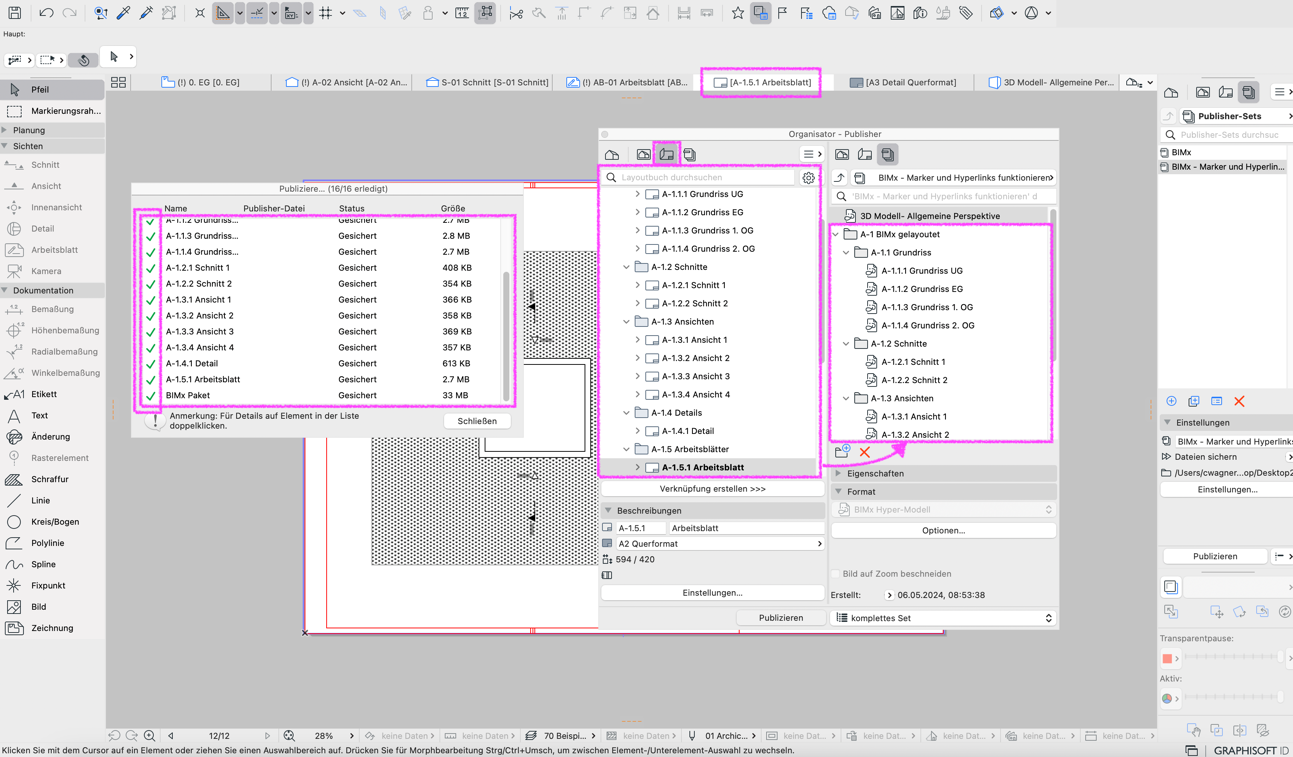

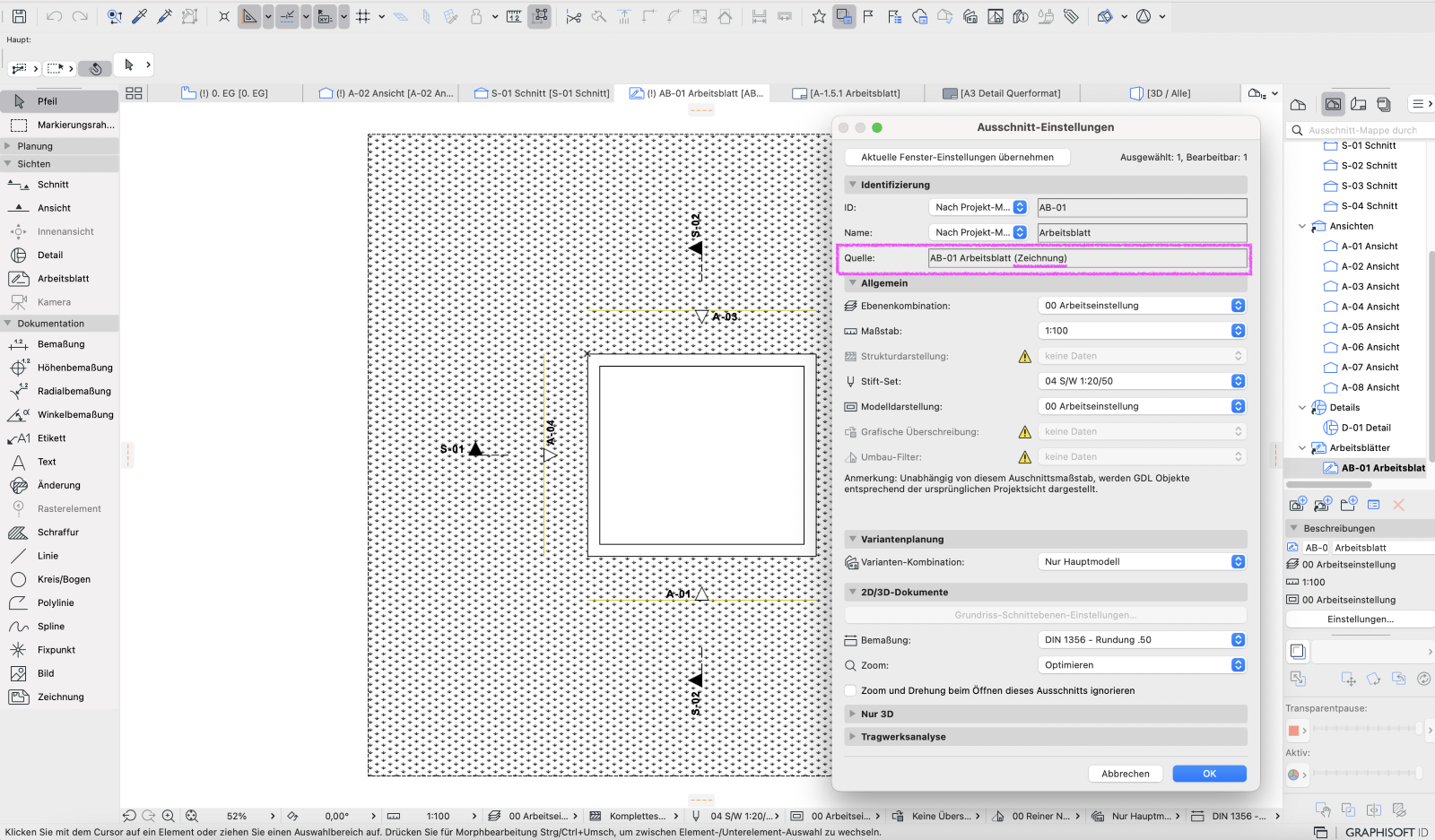

Im Publisher-Set kann mit einen Doppelklick auf den entsprechenden Projektinhalt überprüft werden, ob es sich um einen Ausschnitt oder um ein Layout handelt.

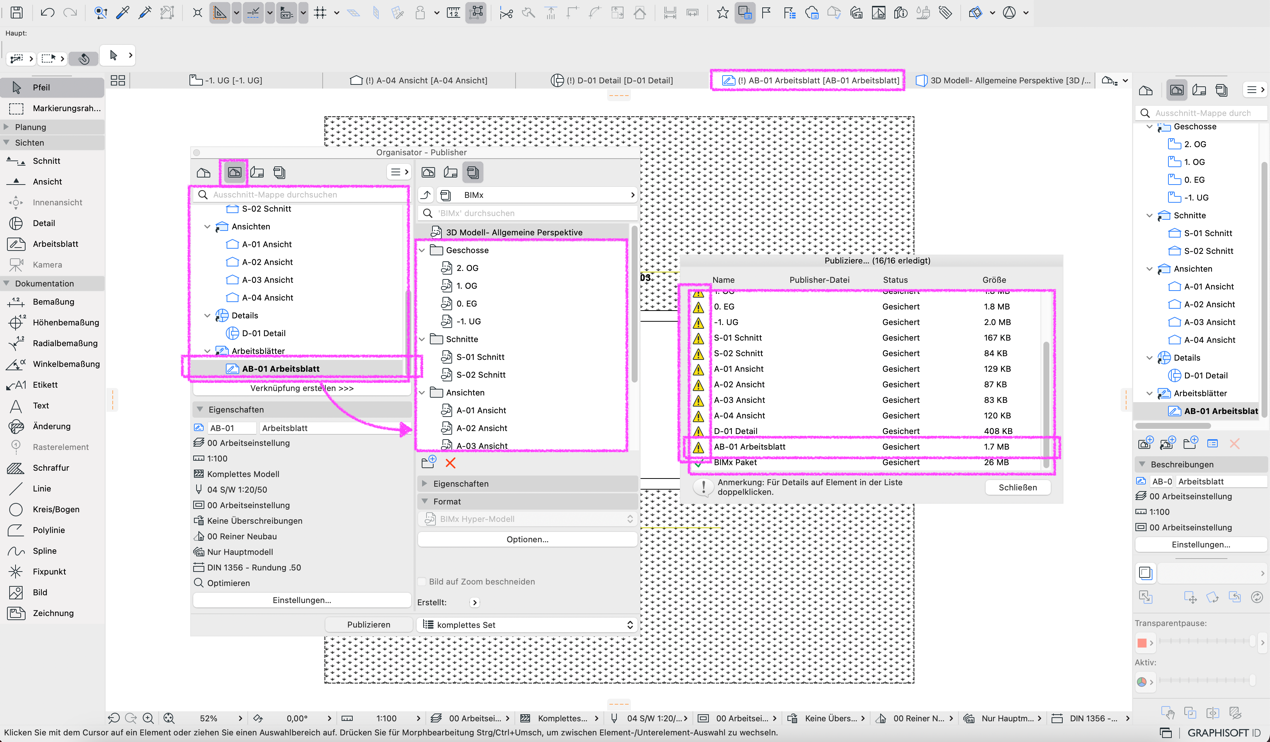

Beim BIMx Export über den Publisher werden Ausschnitte im Publisher-Set mit einen gelben Warndreieck gekennzeichnet.
Die sich im Publisher-Set befindenden Ausschnitt müssen mit ein Layout, auf dem der entsprechende Ausschnitt platziert wurde, ersetzt werden.
Hinweis:
Nur 3D-Ausschnitte, wie Perspektiven, Axonometrien und Kameras, können in ein BIMx Publisher-Set hinzugefügt werden und interaktive Marker erhalten.
3. Unabhängige Sichten gelayoutet

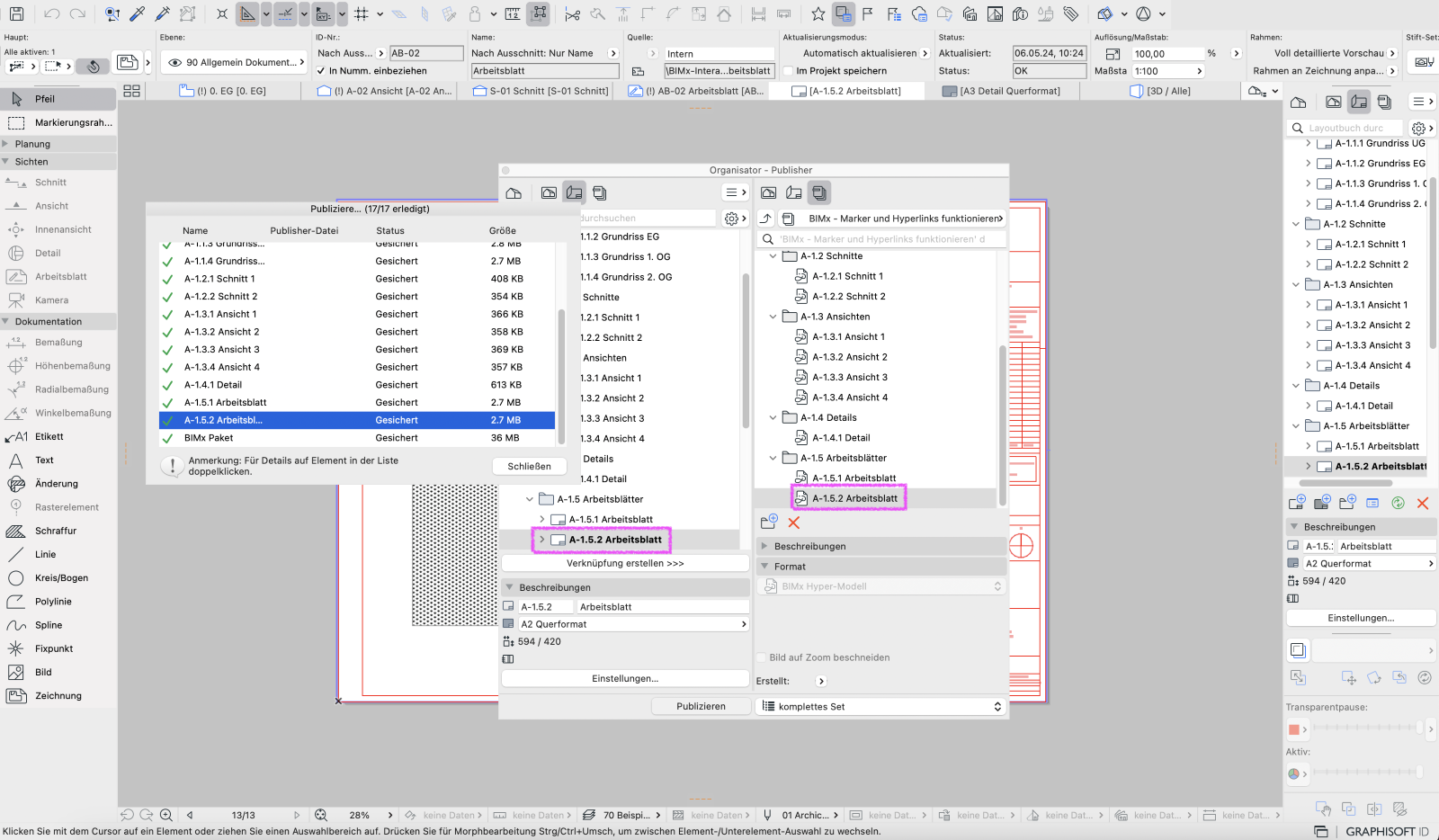

Wenn unabhängige Schnitte, Ansichten, Details und Arbeitsblätter gelayoutet werden, enthalten diese Layouts 2D Daten ohne direkten Bezug zu den ursprünglichen 3D Elementen. Deswegen kann für unabhängige Projektdaten kein interaktiver Marker erstellt werden.
Unabhängige Projektdaten müssen mit Projektdaten ersetzt werden, welche eine Verknüpfung zu den ursprünglichen 3D-Daten haben.
4. Keine sichtbaren Marker in den Projektdaten

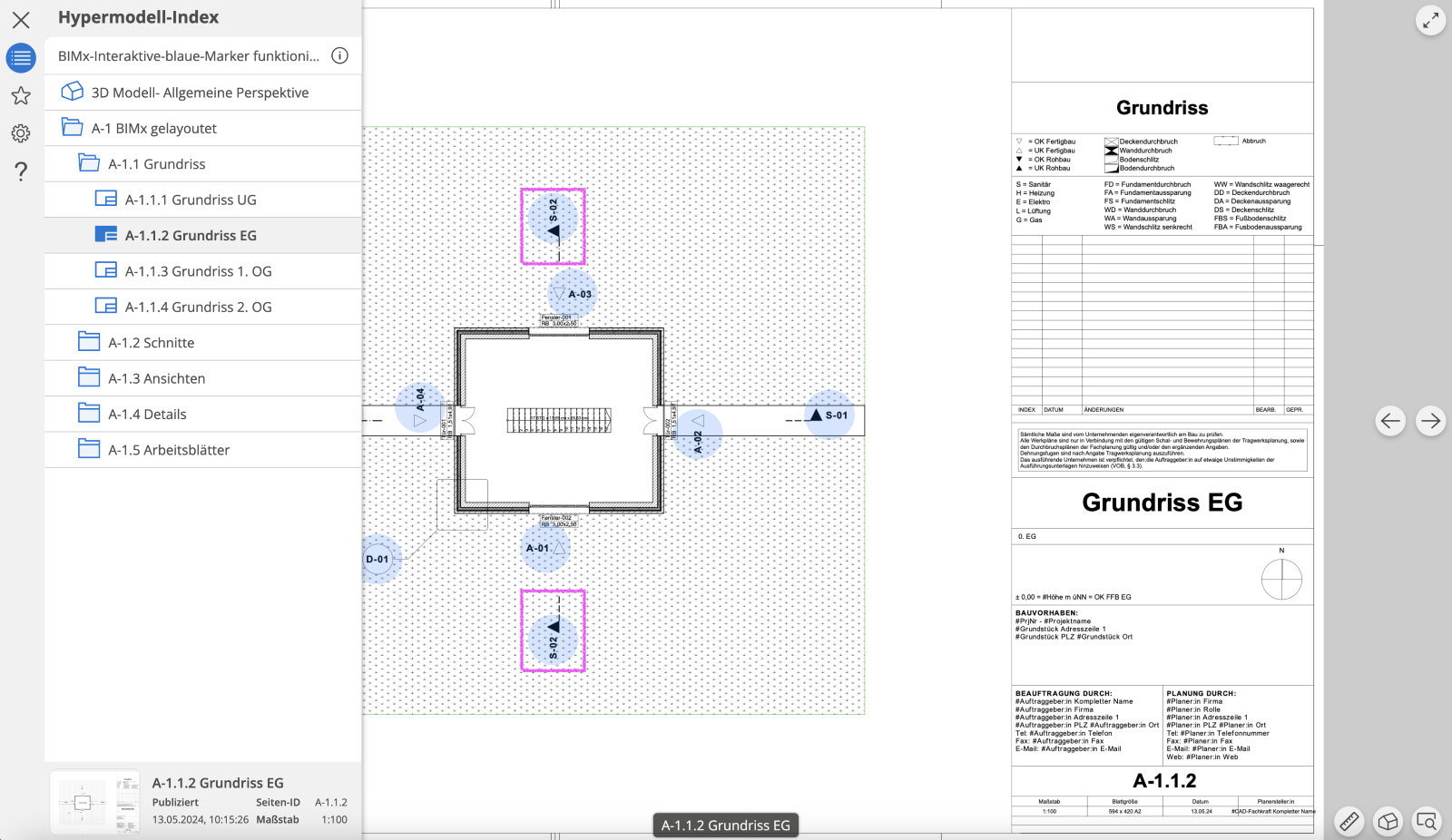

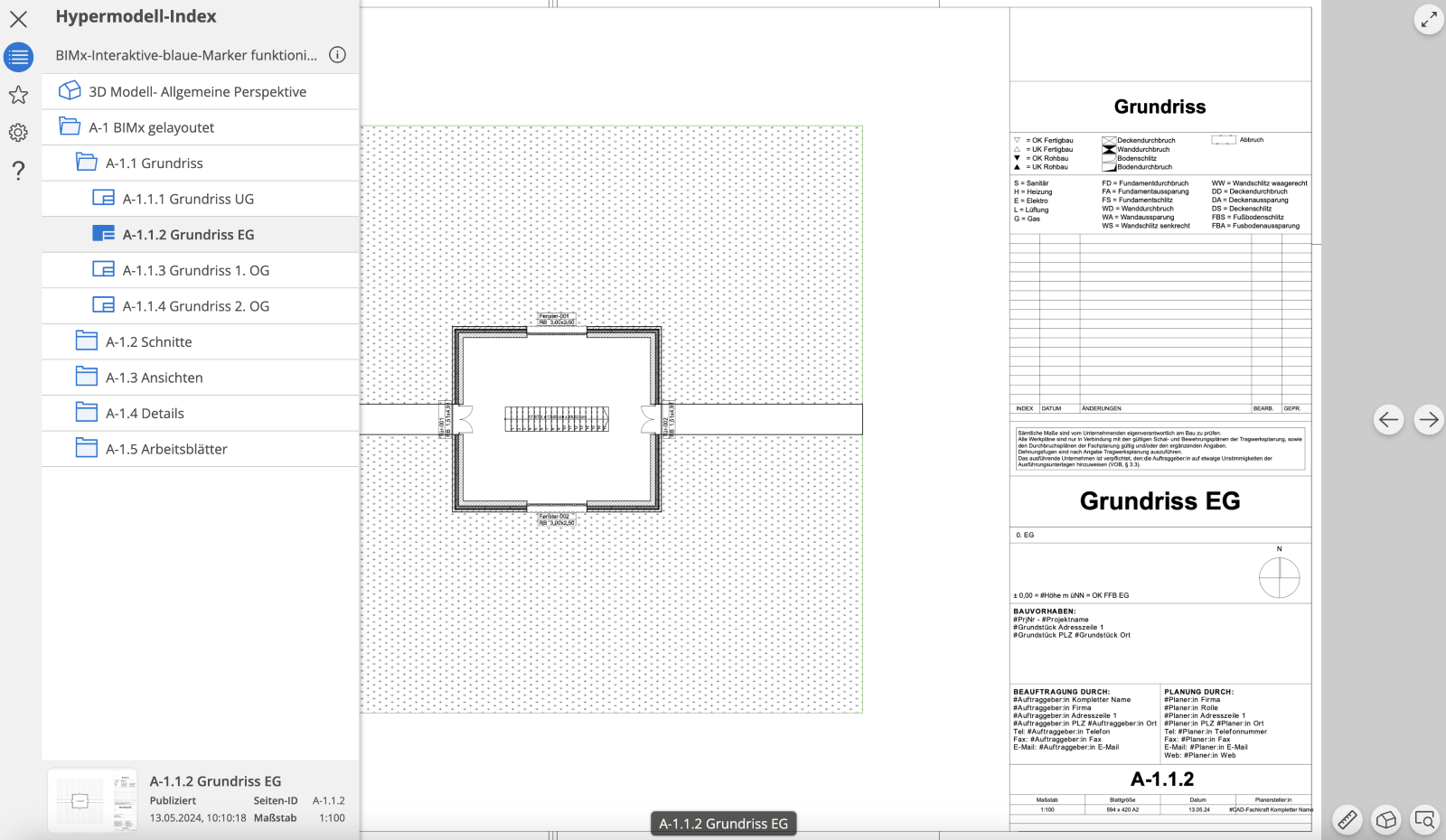

Nur wenn die entsprechenden Schnitt-Marker, Ansicht-Marker, Detail-Marker und Arbeitsblatt-Marker auf dem Layout sichtbar sind, können interaktiven Markern im BIMx Modell erstellt werden. Sind keine Marker sichtbar, kann kein verknüpfter Marker für das BIMx Hyper Modell erstellt werden.
Unsichtbare Marker müssen im Layout über die Ebenen-Kombination sichtbar geschalten werden.
5. BIMx Modell enthält keine 2D Daten oder keine 3D Daten
Um mit den interaktiven Markern zwischen 2D und 3D Projektinhalten wechseln zu können, müssen im BIMx Hyper Modell auch die entsprechenden Daten hinzugefügt werden.
Besteht ein Modell nur aus 2D Daten kann kein 3D Modell aufgerufen werden. Genauso kann in einen BIMx Hyper Modell mit nur 3D Daten keine 2D Daten aufgerufen werden.
