Problemstellung

Wenn eine BIMx‑Datei über das Publisher‑Set exportiert wird, schlägt der Export fehl, weil das Element nicht berechnet werden kann.

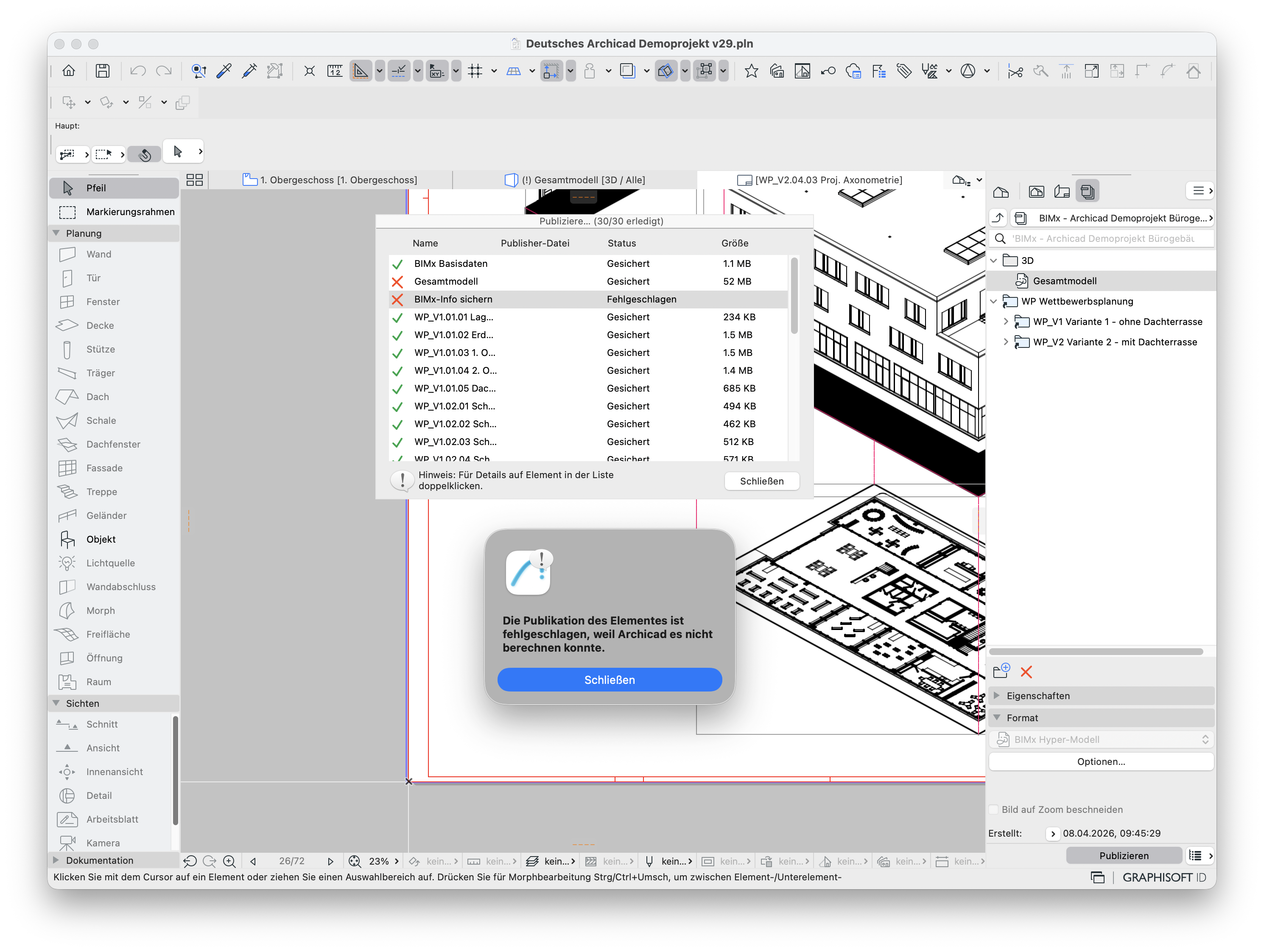

Offenes Archicad Programmfenster bei dem das BIMx Publisher-Set versucht wurde zu publizieren und die Fehlermeldung 'Die Publikation des Elements ist fehlgeschlagen, weil Archicad es nicht berechnen konnte' für einige mit roten X gekennzeichneten Publisher-Set-Elementen anzeigt.

Troubleshooting

1. Sonderzeichen prüfen

Wenn der BIMx Export nicht berechnet werden kann, kann dies an Sonderzeichen liegen – z. B. " 𝛌 " o. Ä. – die in Textfeldern oder Etiketten enthalten sind. Die betroffenen Sonderzeichen in den Texten oder Etiketten können sich in Zeichnungs-Ausschnitten oder im Layout befinden. Wird das Sonderzeichen gelöscht, kann der Export berechnet werden.

Um zu testen, ob die Ursache an einem Textinhalt im BIMx Publisher-Set liegt, können alle Textfelder über die Ebenen ausgeblendet und der Export erneut versucht werden. Funktioniert der Export, liegt die Ursache an dem Inhalt der ausgeblendeten Texte.

2. Objekte aus externen Quellen prüfen

Der BIMx Export kann auch scheitern, wenn fehlerhafte Elemente in der Datei vorhanden sind. In der Regel handelt es sich um Objekte aus externen Quellen, die in der eingebetteten oder verknüpften Bibliothek hinzugefügt und in der Datei verwendet wurden.

Auch hier können die Ebenen aller Objekte ausgeblendet und der Exportversuch erneut gestartet werden. Funktioniert der Export, liegt die Ursache an einem oder mehreren der ausgeblendeten Objekte. Beschädigte Objekte müssen aus der Datei entfernt werden, damit der BIMx Export berechnet werden kann.

3. Info-Set prüfen

Wenn nur 3D-Modelldaten und das Sichern der BIMx‑Info fehlschlagen, kann dies an fehlenden Info-Set-Informationen im BIMx Publisher-Set liegen.

Dialog Publizieren mit fehlgeschlagenem Export, das 3D‑Modell Gesamtmodell und BIMx‑Info sichern sind mit roten X markiert, Meldung Die Publikation des Elements ist fehlgeschlagen, weil nicht berechnet werden konnte wird angezeigt.

Es müssen dann die Einstellungen des BIMx Publisher-Sets geprüft werden. Die Einstellungen lassen sich im Publisher in der obersten Ebene für die Publisher-Set-Auswahl öffnen.

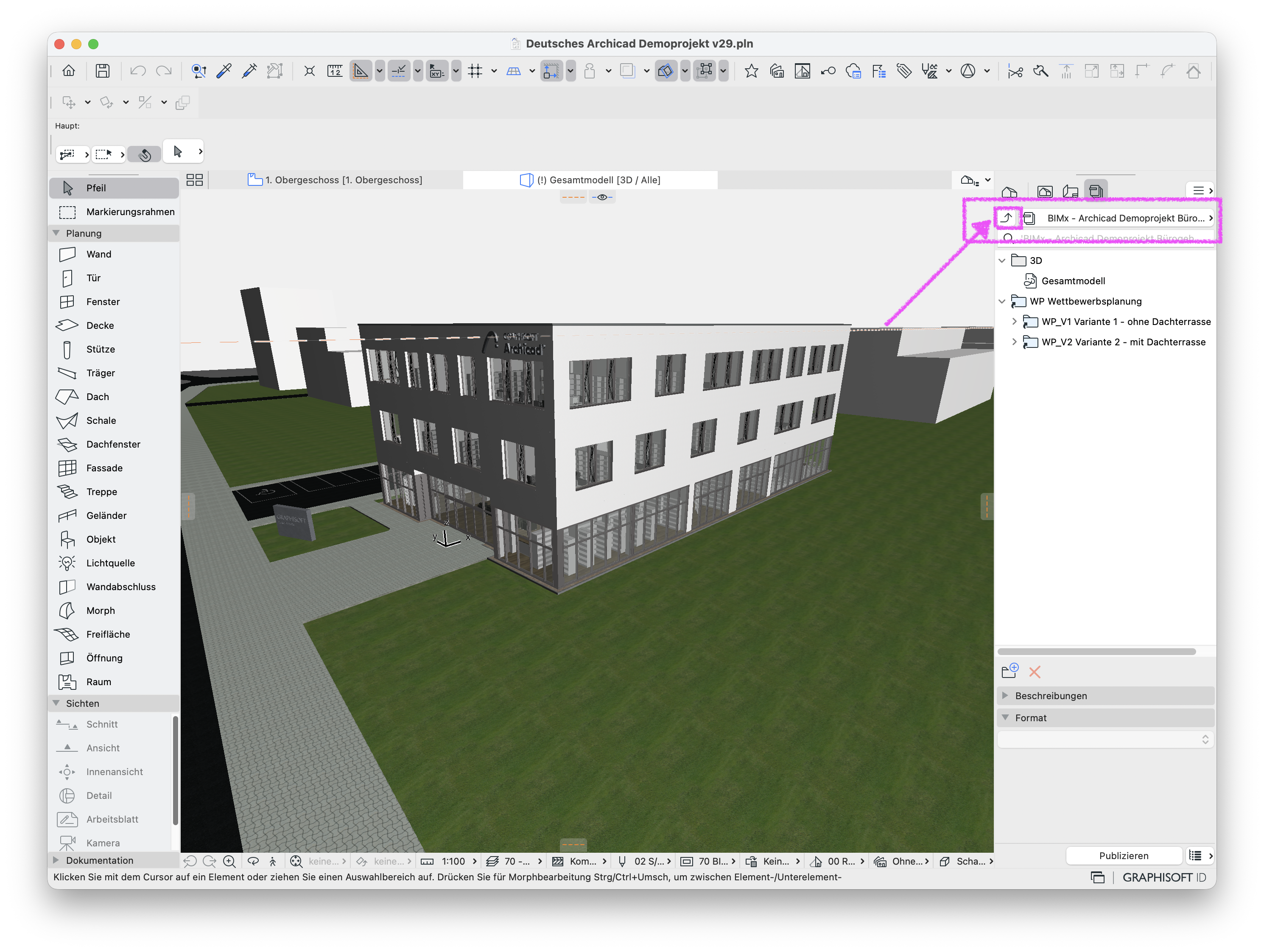

3D‑Ansicht des Bürogebäudemodells, im rechten Navigationsbereich zeigt ein Pfeil auf die Schaltfläche zum Wechsel in die oberste Ebene des BIMx Publisher‑Sets, über die anschließend die Einstellungen des Publisher‑Sets geöffnet werden können.

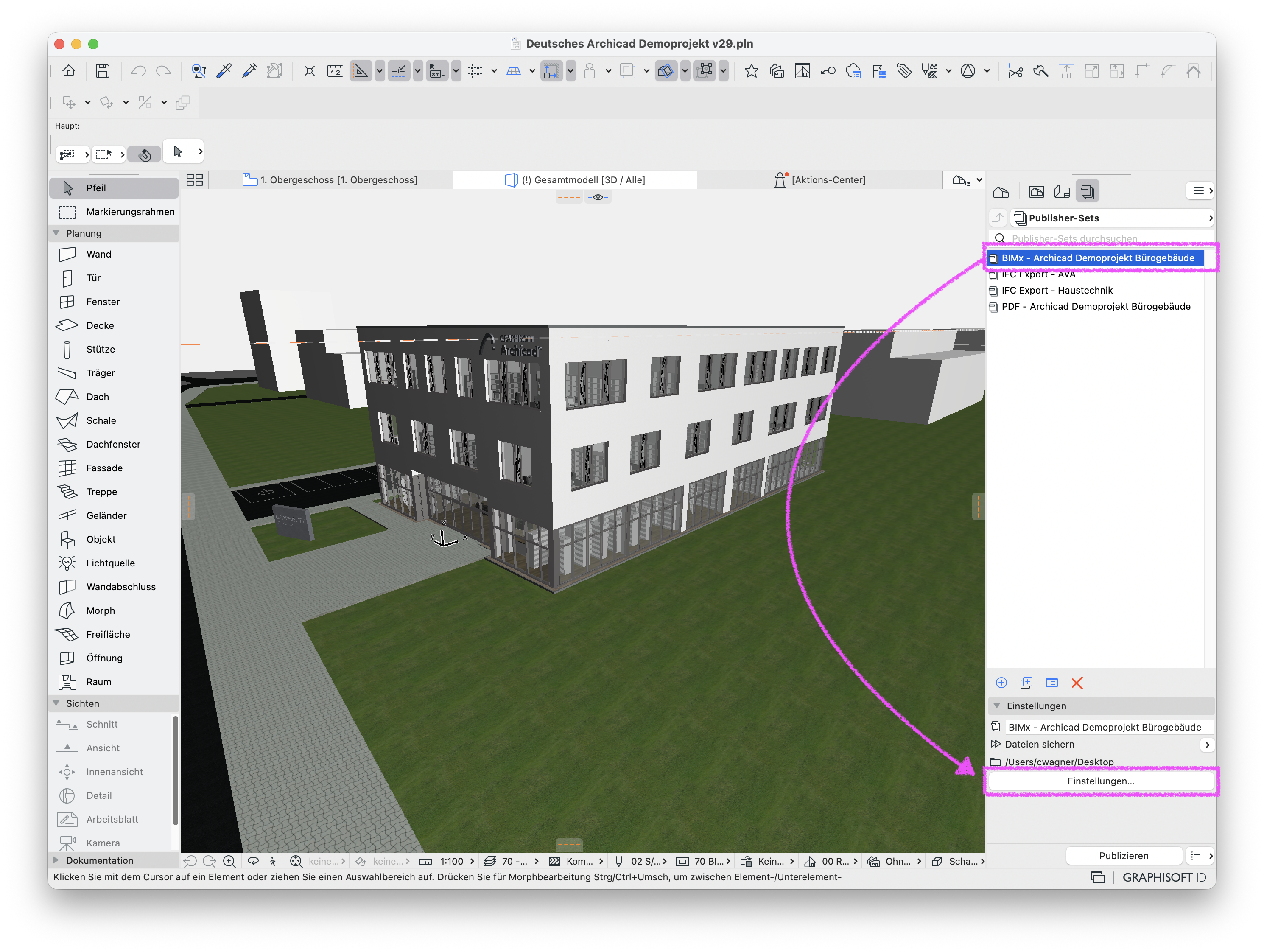

3D‑Ansicht des Bürogebäudemodells, im rechten Navigationsbereich ist das BIMx Publisher‑Set in der obersten Ebene ausgewählt, der markierte Button zum Öffnen der Einstellungen des Publisher‑Sets ist hervorgehoben.

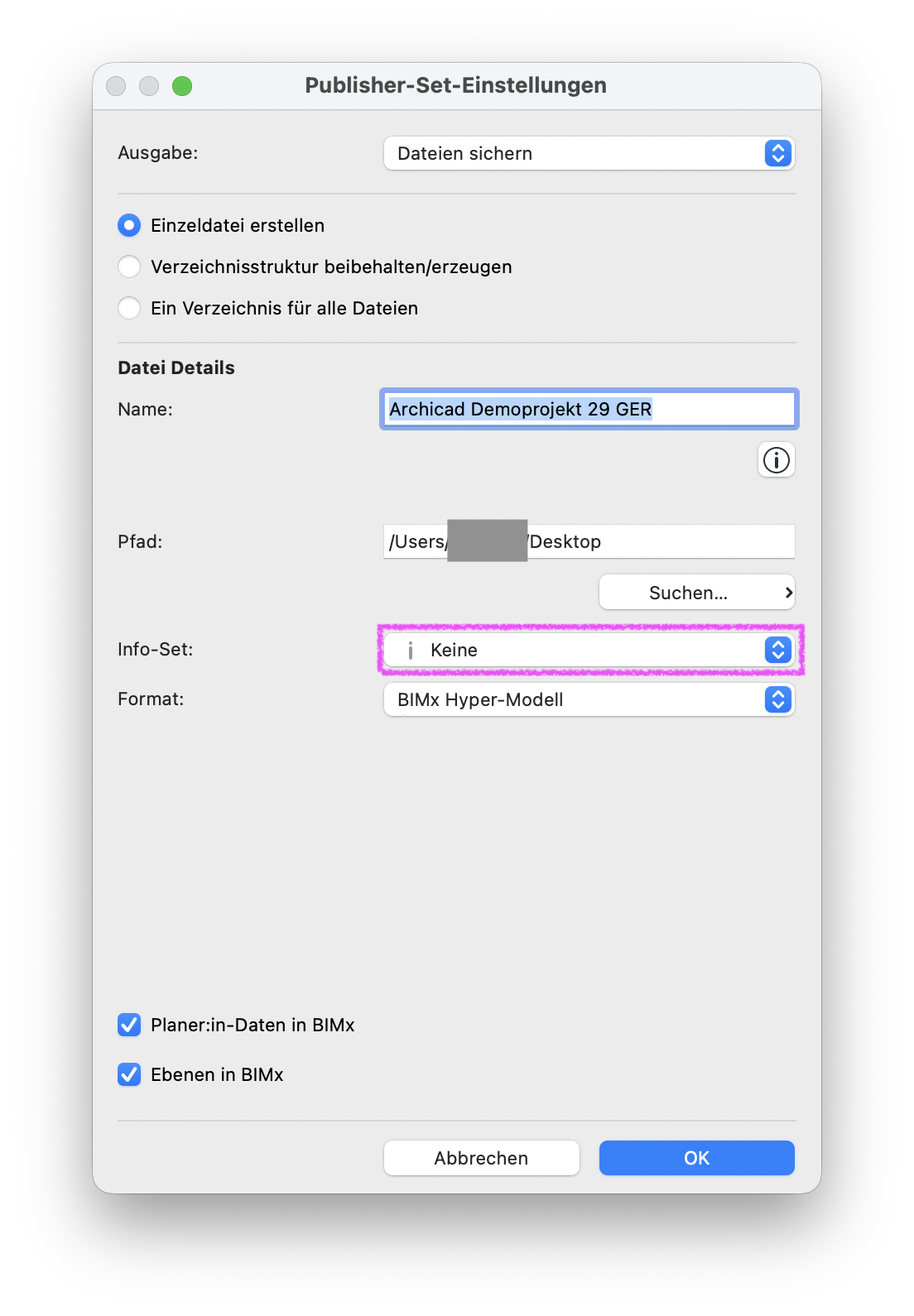

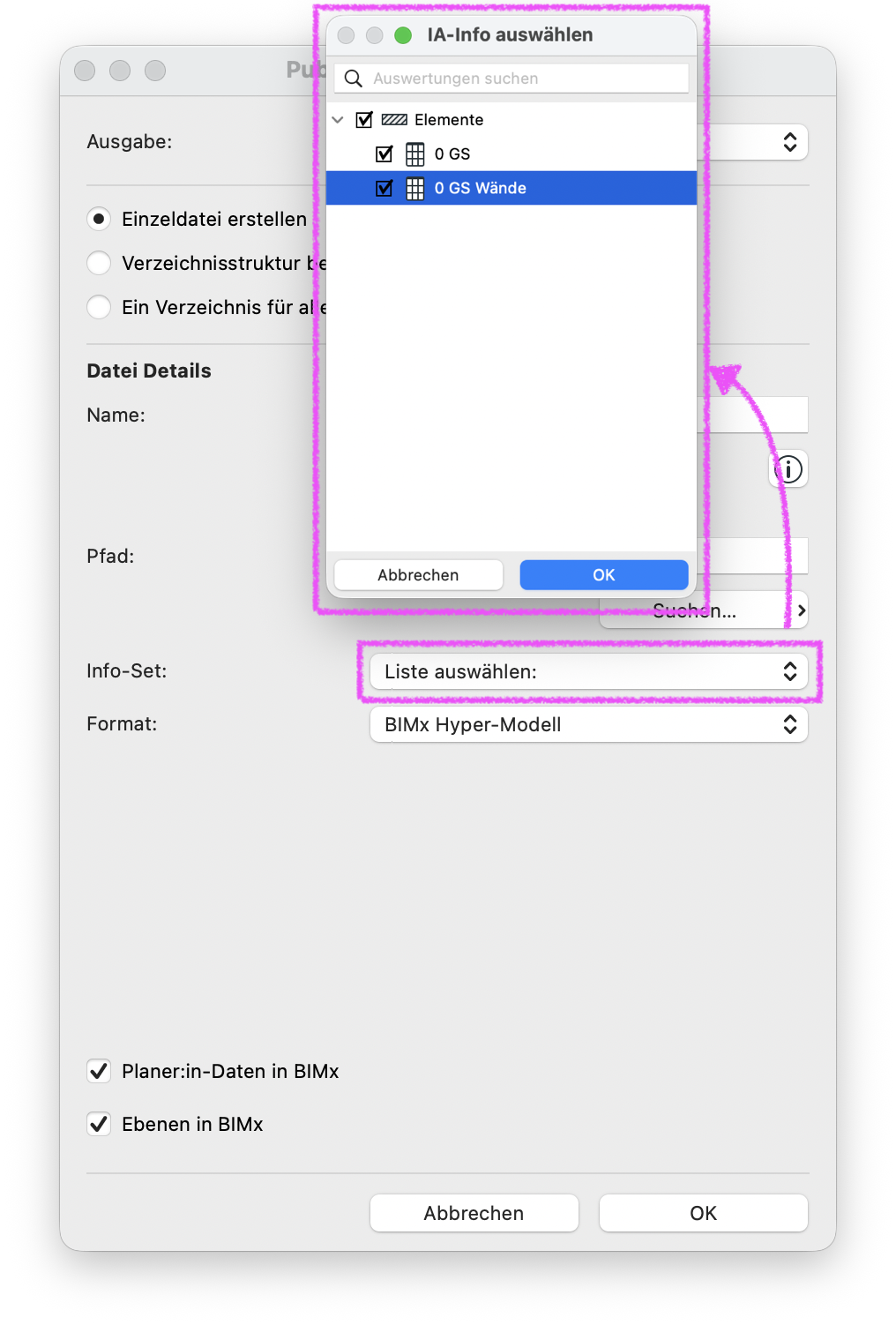

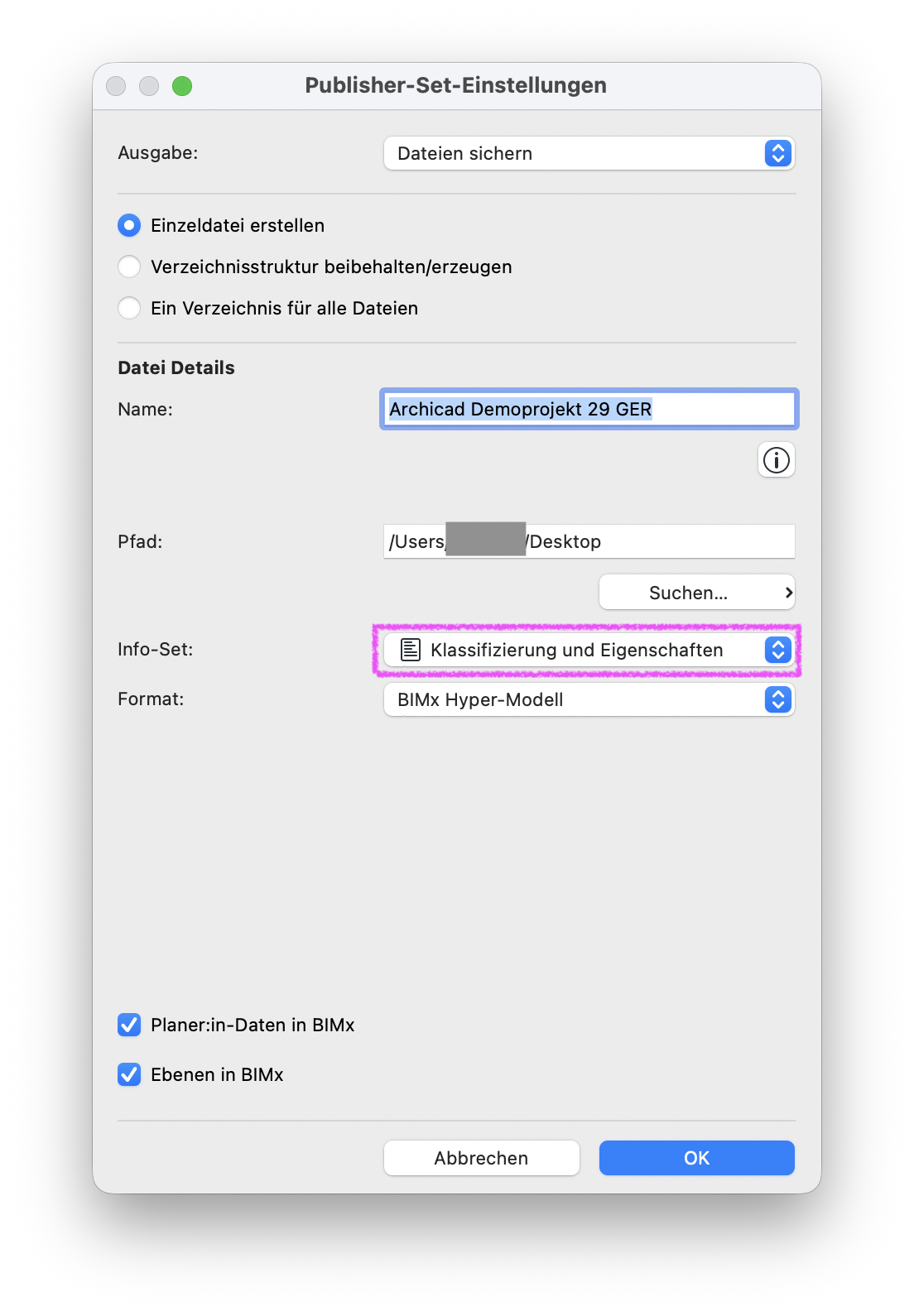

In den Publisher-Set-Einstellungen des BIMx Hyper-Modells muss unter Info-Set geprüft werden, dass für die Mehrfach-Auswahl keine fehlenden Auswertungen gewählt wurden.
