Problemstellung

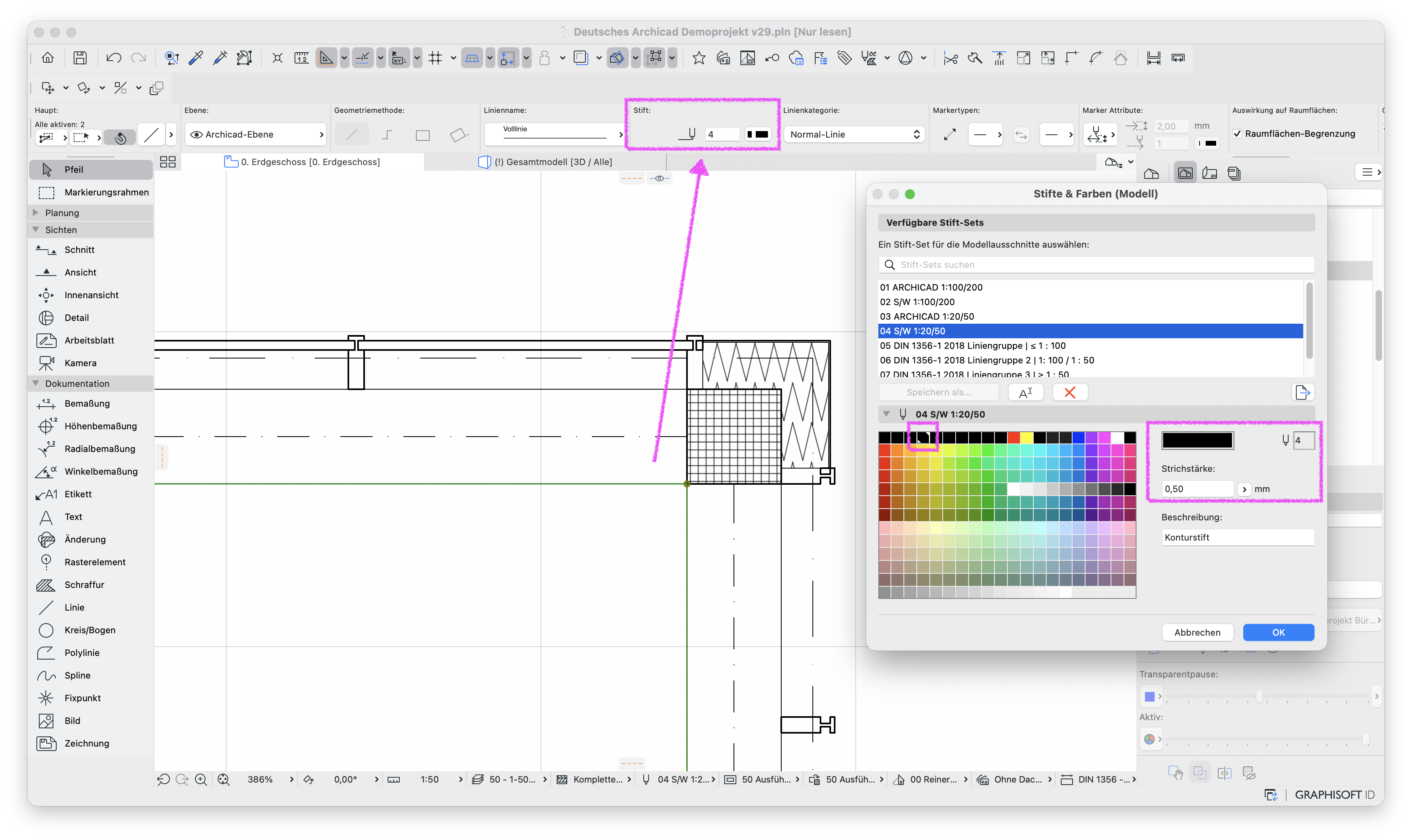

In einem Archicad Projekt werden verschiedene Stifte mit unterschiedlichen Farben und Stiftstärken verwendet. Jedoch scheint jeder Stift mit derselben dünnen Strichstärke angezeigt zu werden.
Troubleshooting
Echte Linienstärke aktivieren

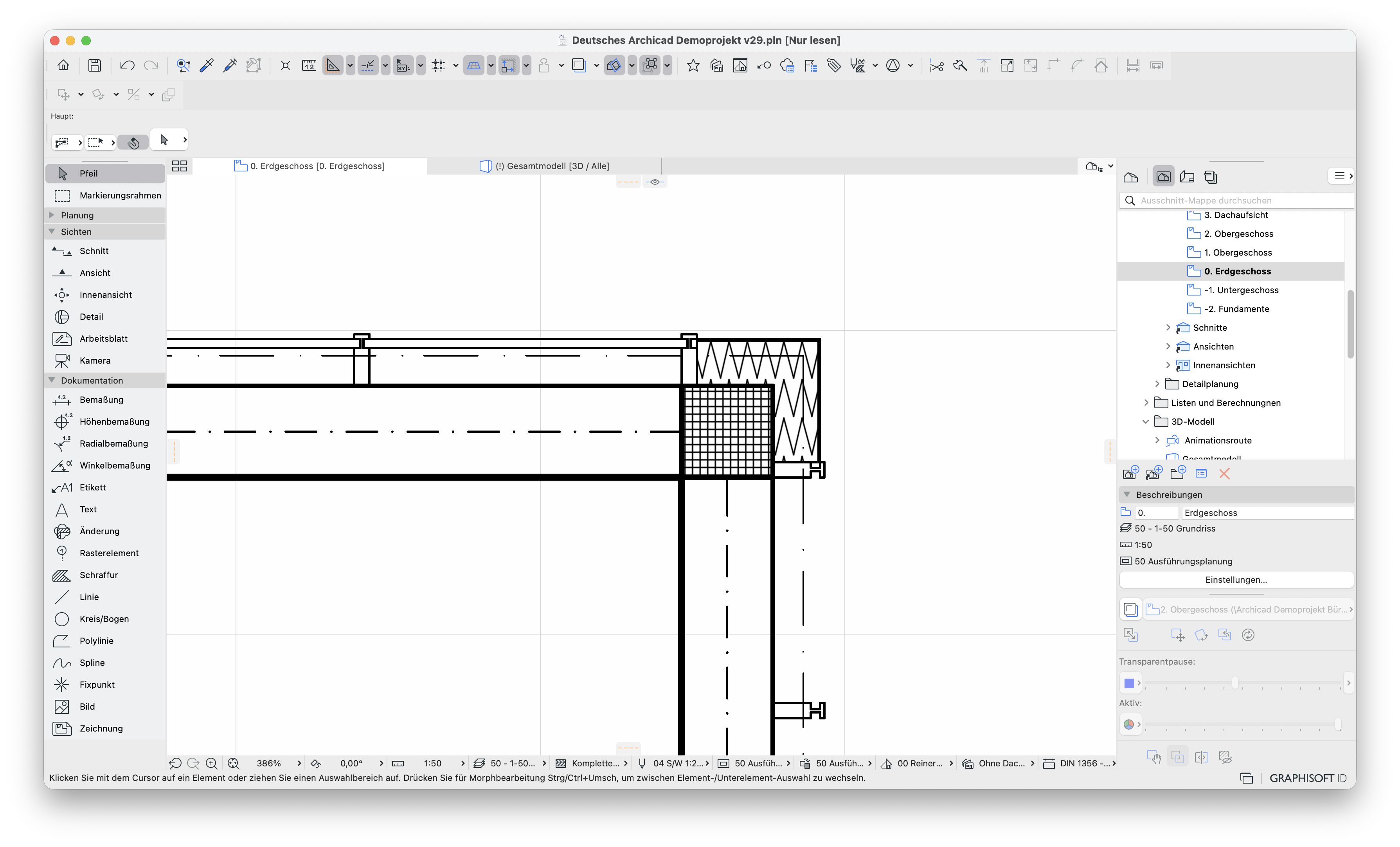

Um die tatsächlichen Linienstärken im Archicad Projekt anzuzeigen, muss unter Ansicht > Bildschirmdarstellungs-Optionen > Echte Linienstärke aktiviert werden.
Wenn Echte Linienstärke deaktiviert ist, werden Linien am Bildschirm als Haarlinien dargestellt. Dadurch erscheinen alle Stifte – unabhängig von der im Stift-Set definierten Strichstärke – gleich dünn.
Hinweise:

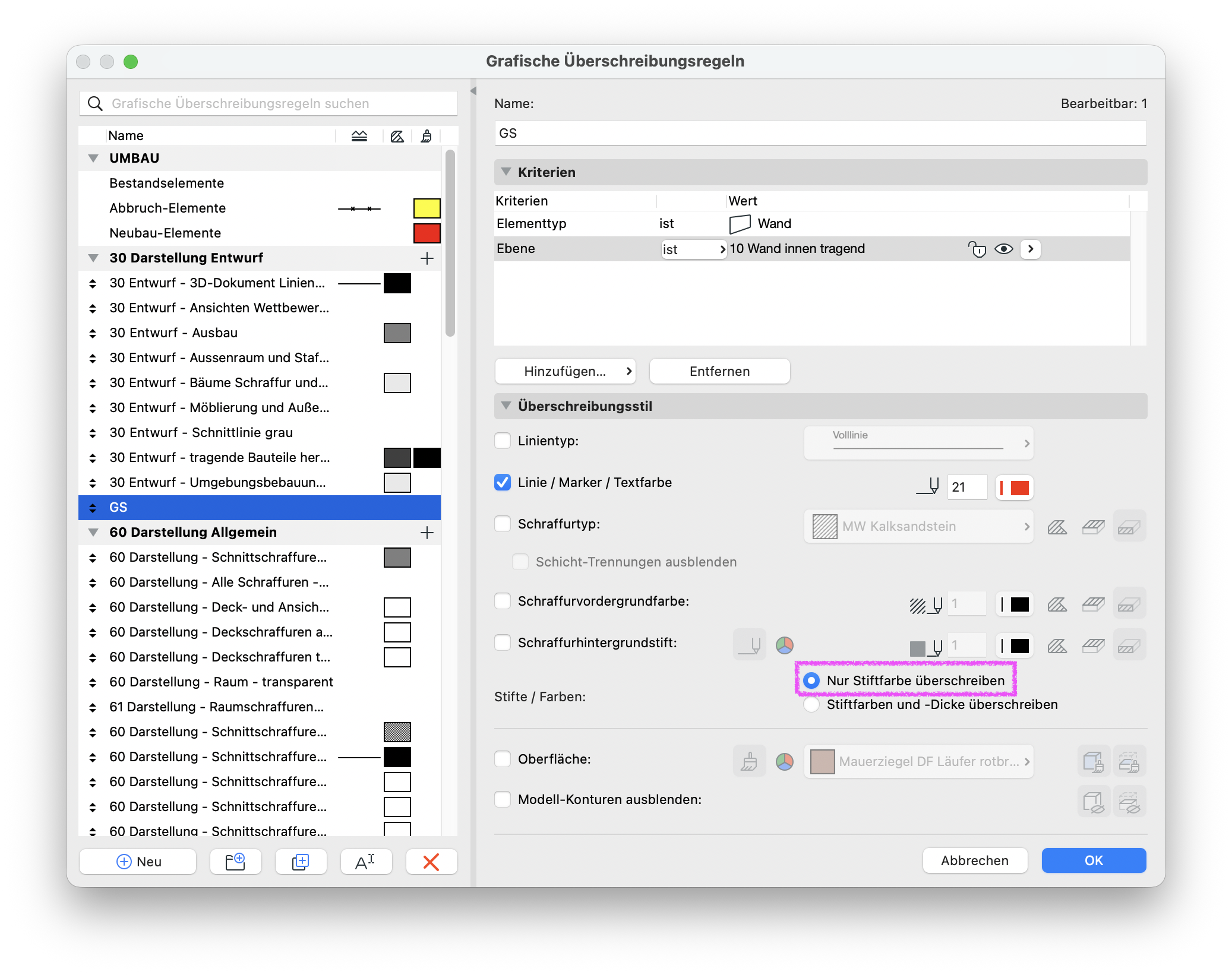

Werden grafische Überschreibungen verwendet, um die Stiftfarbe der Linien zu ändern, können die ursprünglichen Stiftstärken beibehalten werden. Dazu muss unter Stifte / Farben: die Option Nur Stiftfarbe überschreiben gewählt werden.
Die Haarlinienanzeige kann dazu führen, dass die tatsächlichen Stiftstärken erst beim PDF- oder DWG-Export auffallen. Exportierte Linien werden mit den im Stift-Set definierten Strichstärken dargestellt und können dadurch unerwartet dick erscheinen. Weitere Informationen bietet der Artikel Linienstärken des PDF-Exports sind zu dick.
