Problemstellung
Obwohl Räume im Grundriss platziert und sichtbar sind, sind sie im 3D-Fenster nicht sichtbar. Die Ebenenkombination, Umbau-Filter, Graphische Überschreibung und Variantenplanung blenden die Räume nicht aus.
Troubleshooting
Dieses Troubleshooting beschäftigt sich nur mit der Darstellung der Räume im 3D. Wenn die Räume in Ansichten oder Schnitten nicht dargestellt werden, ist dem Troubleshooting Räume werden in Ansichten und Schnitten nicht dargestellt stattdessen zu folgen.
1. Elemente in 3D filtern anpassen

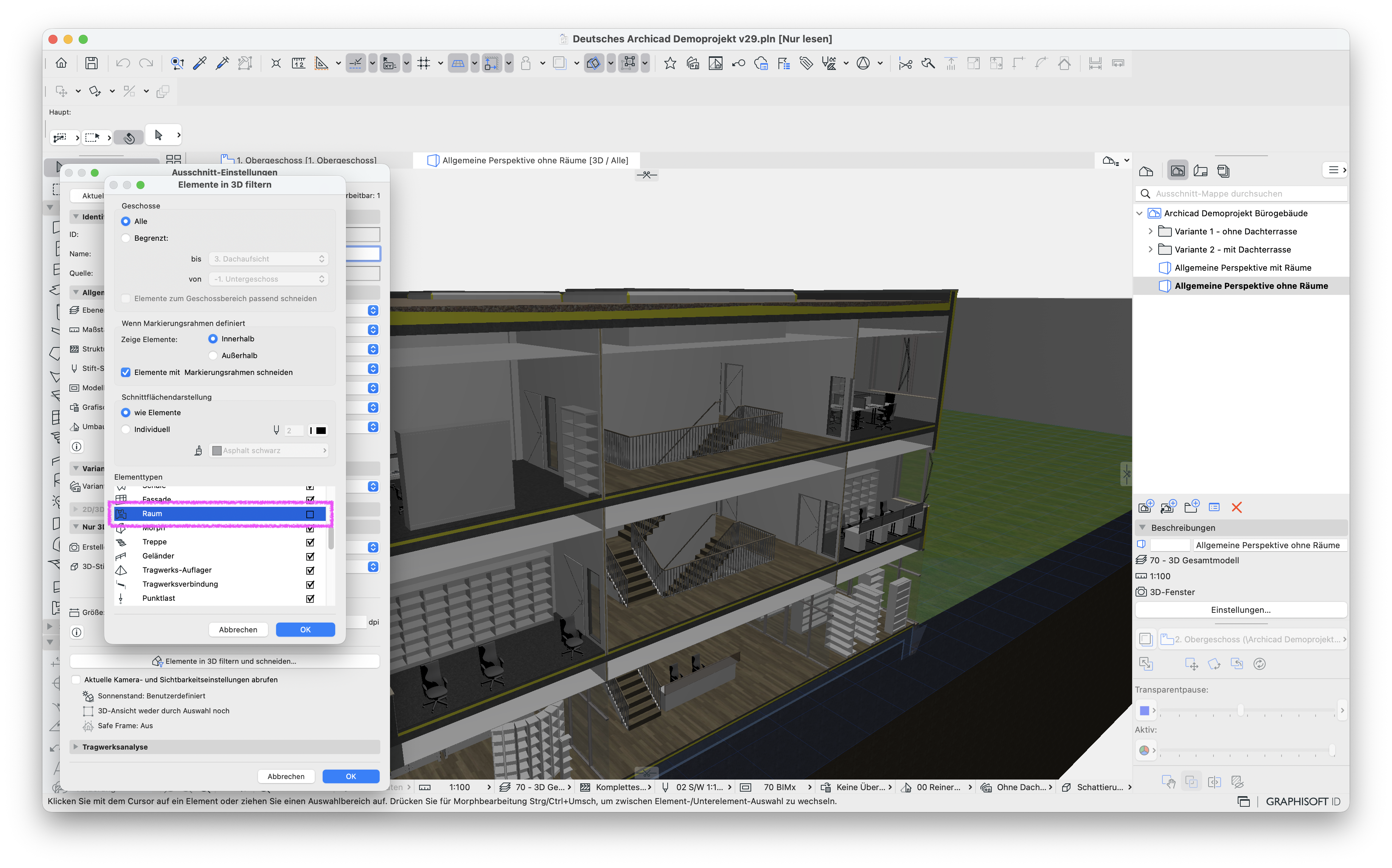

Standardmäßig sind Räume im 3D unter Elemente in 3D filtern und schneiden ausgeblendet und werden daher im 3D-Fenster nicht dargestellt. Um Räume in 3D sichtbar zu machen, sind die folgenden Schritte durchzuführen:
Über Ansicht > Elemente in 3D Ansicht > Elemente in 3D filtern und schneiden öffnen

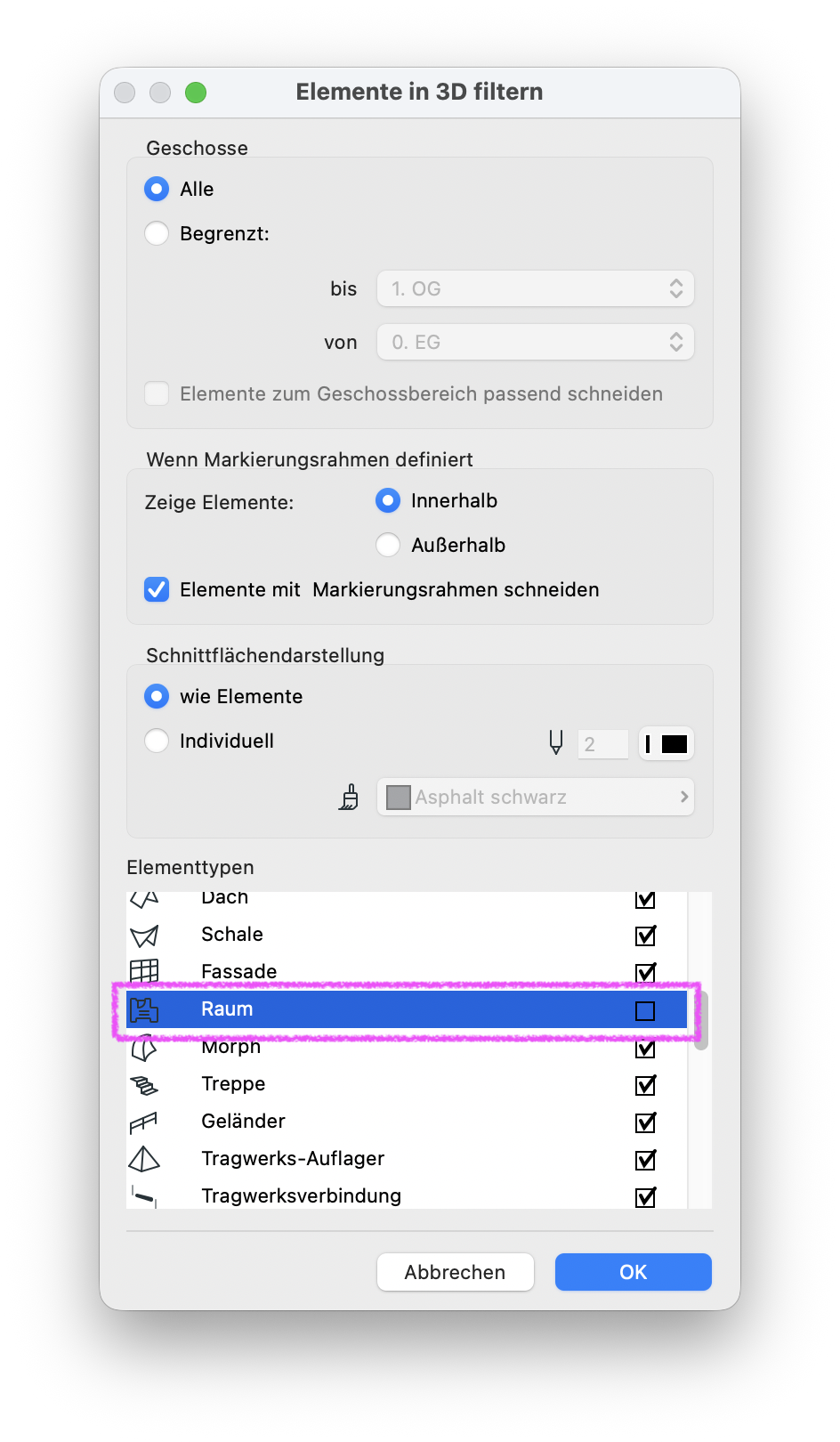

Im Dialog Elemente in 3D filtern unter Elementtypen zu Raum scrollen

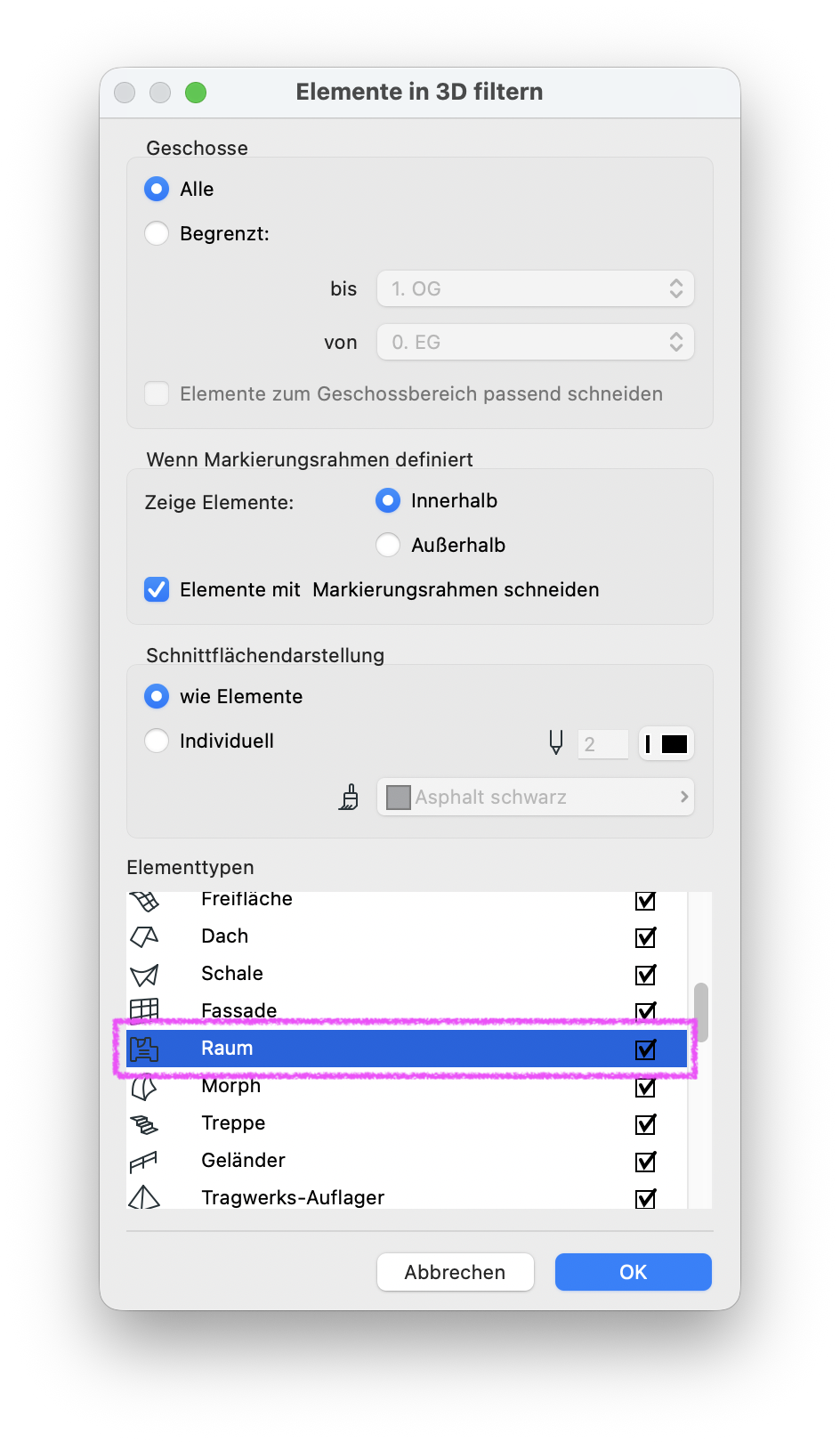

Das Kontrollkästchen für Raum aktivieren
Den Dialog mit OK bestätigen
Abschließend sollten die Räume im 3D dargestellt werden
Hinweis:

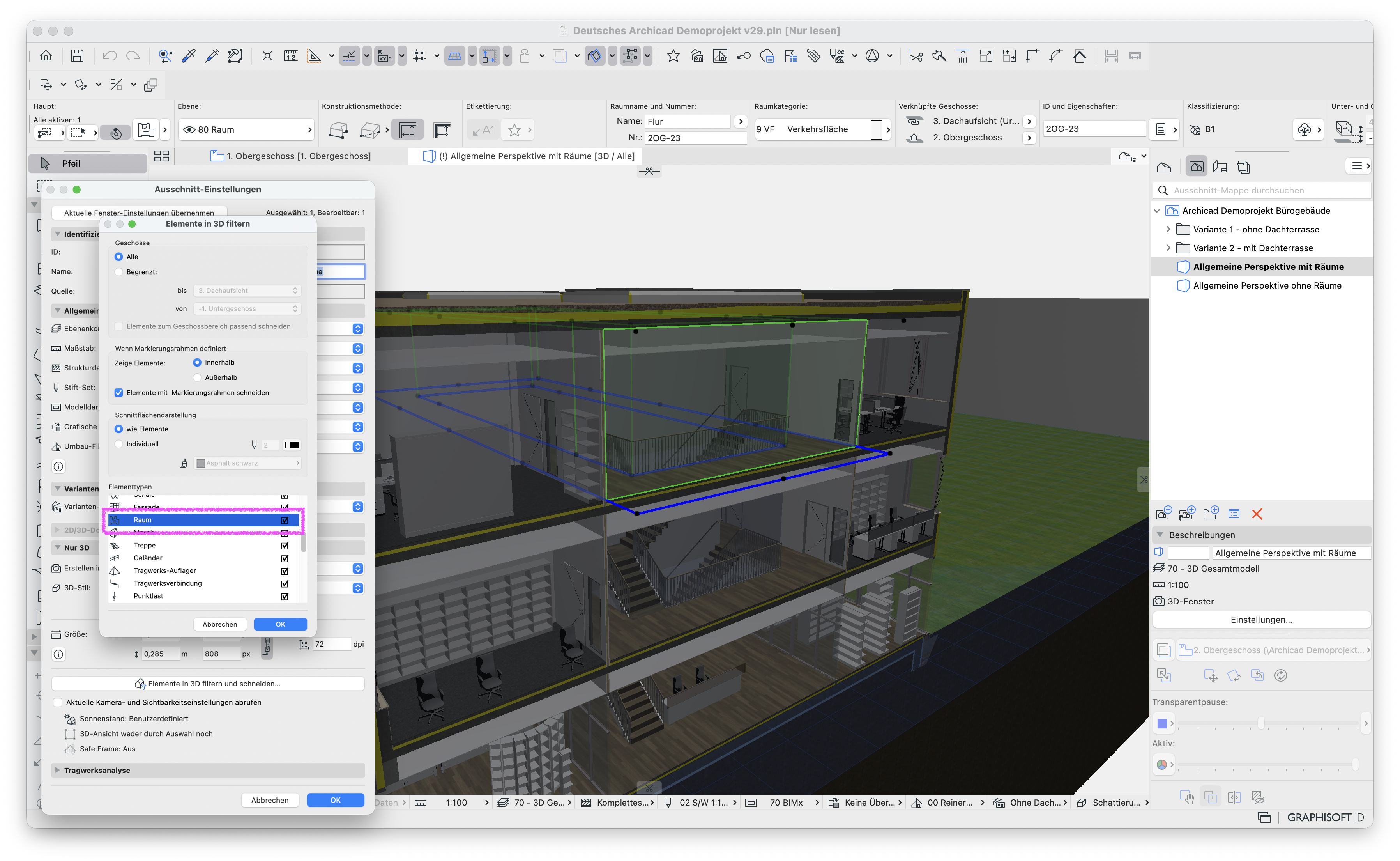

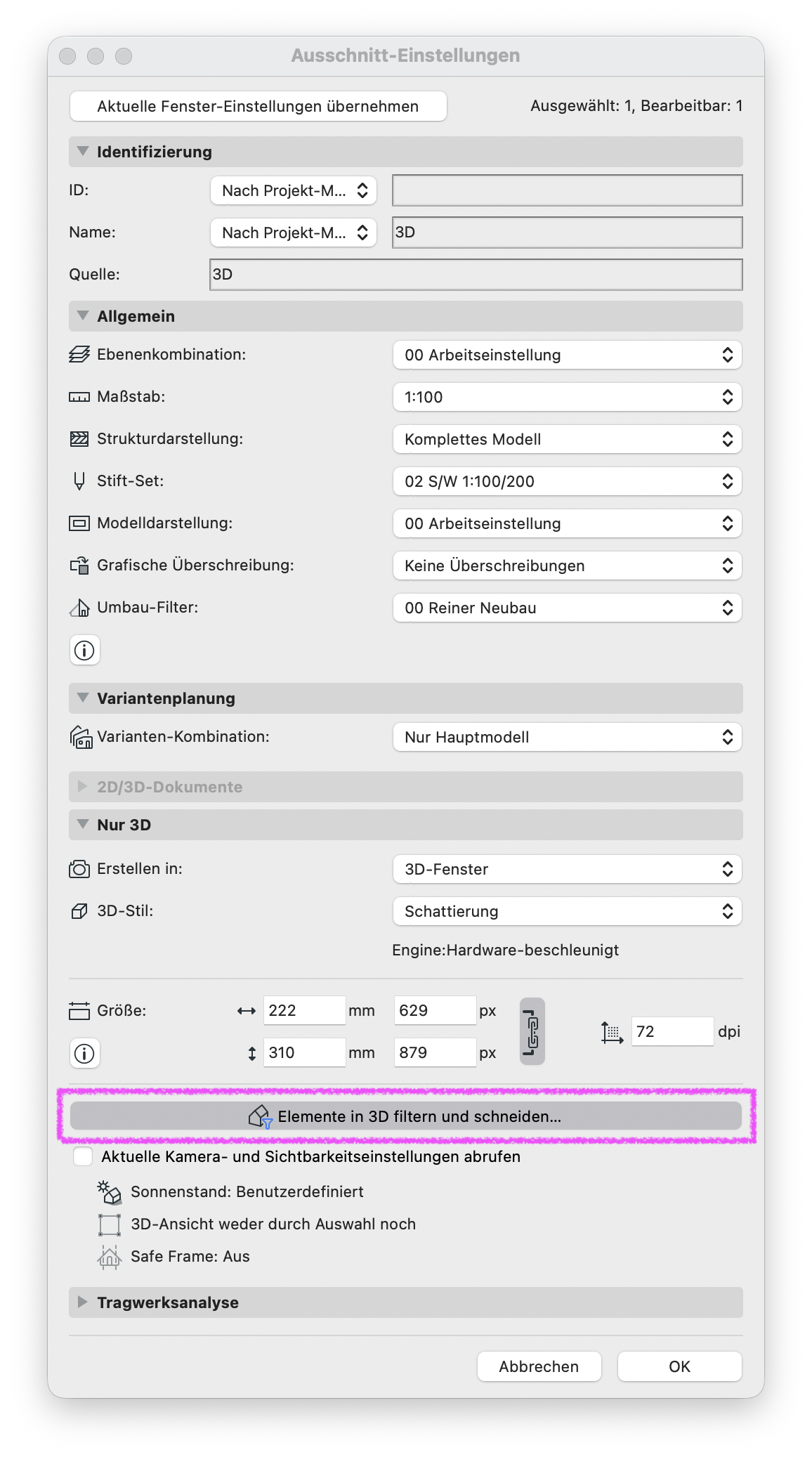

Die Einstellung kann auch direkt über den Ausschnitt unter den Reiter Nur 3D über die Schaltfläche Elemente in 3D filtern und schneiden... aufgerufen und permanent im Ausschnitt gesichert werden.
Dadurch kann in zwei verschiedenen Ausschnitten eine Darstellung mit und ohne Räume ermöglicht werden.
2. Elemente auswählen
Wenn der spezielle Auswahlbefehl Auswahl im 3D anzeigen verwendet wird, sind auch Räume temporär für die Auswahl sichtbar. Um Räume in 3D temporär sichtbar zu machen, um z. B. die Lage von Elementen im Bezug zum Raum zu überprüfen, sind die folgenden Schritte durchzuführen:

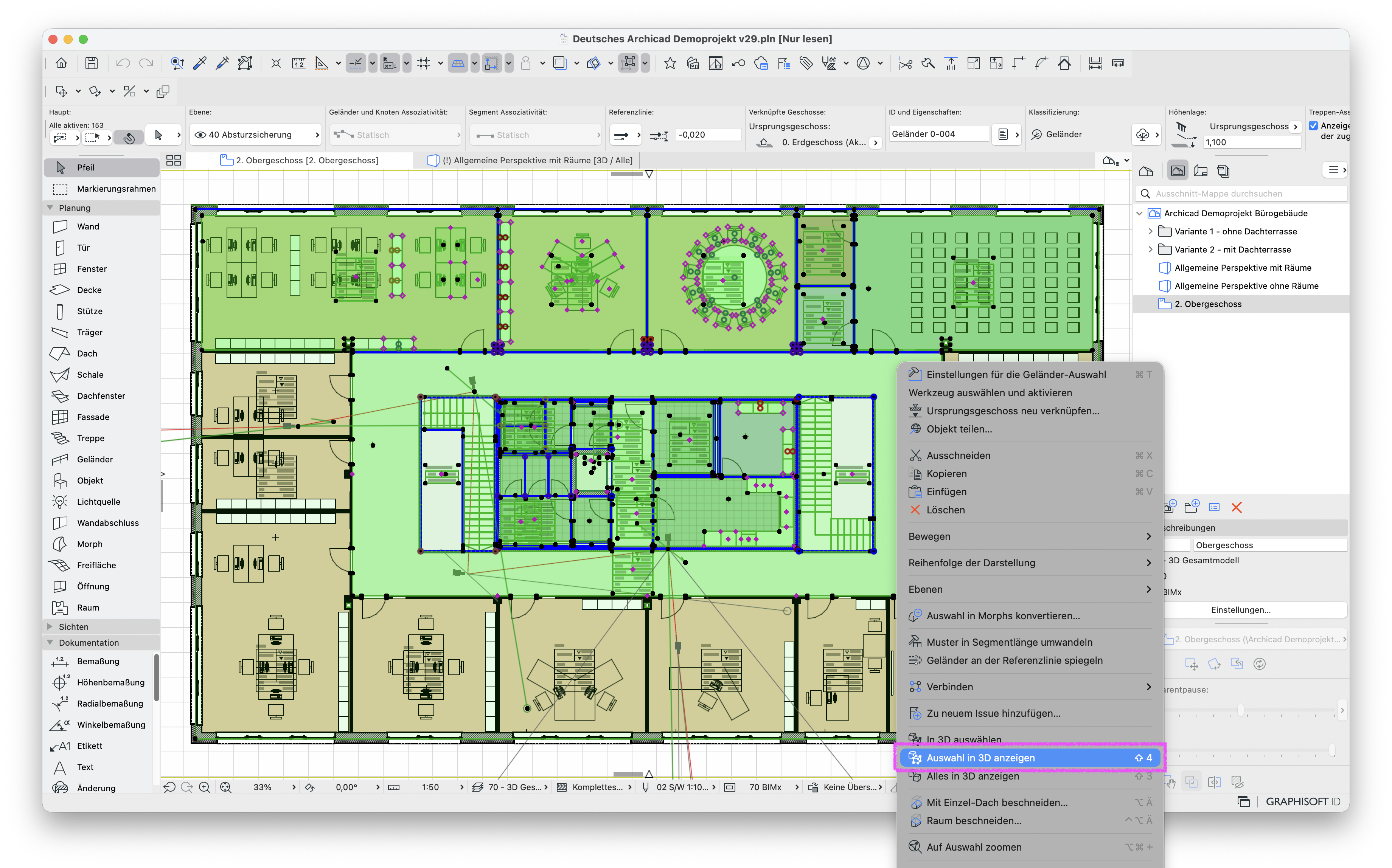

Gewünschte Elemente inkl. Räume im Grundriss auswählen
Einen Rechtsklick auf der Auswahl machen und im Kontextmenü den Befehl Auswahl in 3D anzeigen ausführen

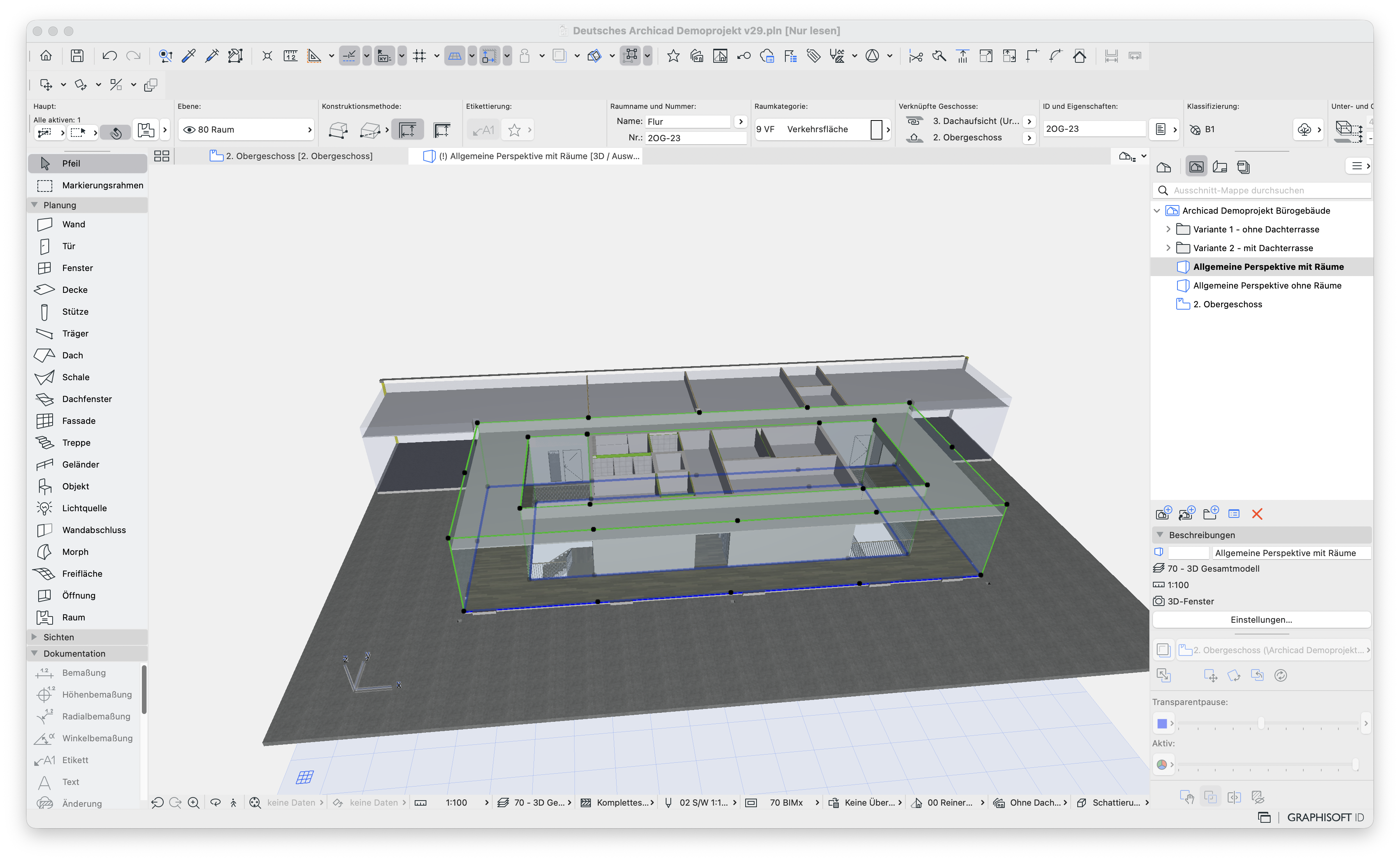

Anschließend wird temporär die Auswahl im 3D angezeigt
Um wieder alles anzuzeigen, kann der Befehl Alle anzeigen ausgeführt werden.
