AC Version(en): ab Archicad 25 Update 2 und neuer
Problemstellung
Die im Grundriss gezeichneten und angezeigten Räume, werden bei Ansichten und Schnitten nicht als Raumfläche dargestellt.
Troubleshooting
1. Altsystemeinstellungen prüfen

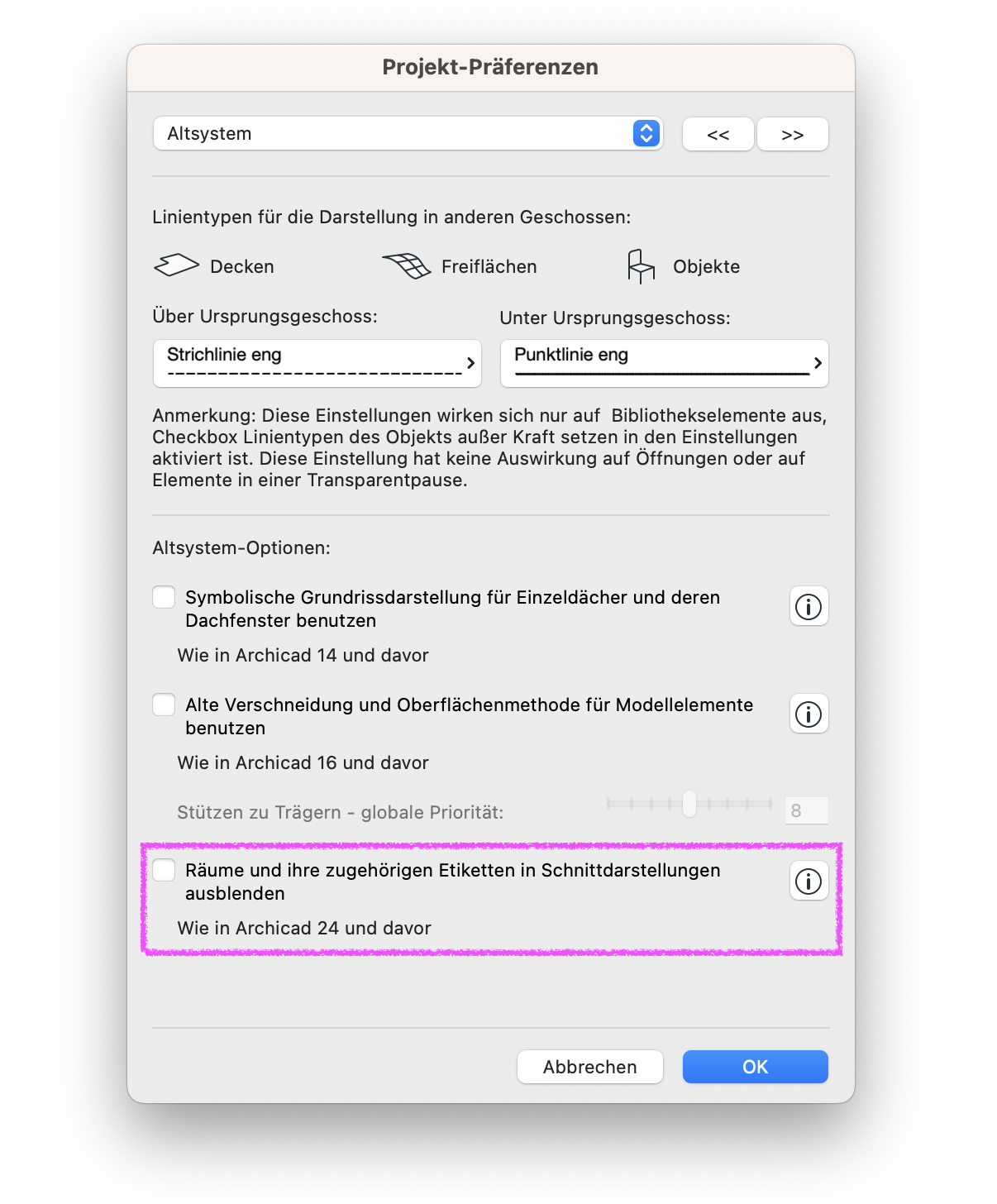

Raumflächen können, seit Archicad 25 Update 2, in Schnitten und Ansichten dargestellt werden. Hierfür muss jedoch die Option Raumstempel und ihre zugeordneten Etiketten in Schnittdarstellung ausblenden – Wie in Archicad 24 und davor unter Optionen > Projekt-Präferenzen > Altsystem deaktiviert sein.

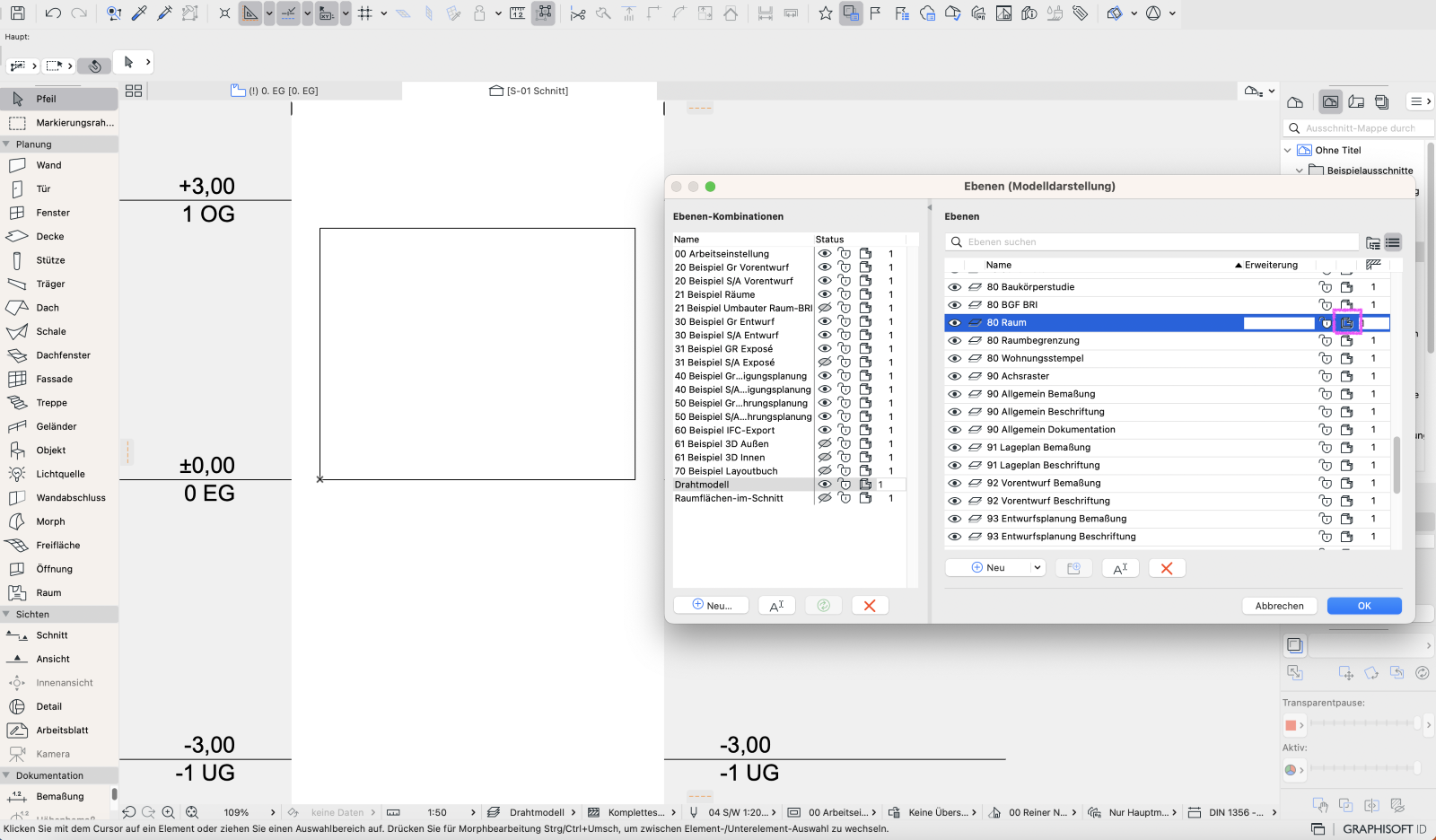

2. Ebene ausgeblendet oder in Ebenenkombination deaktiviert

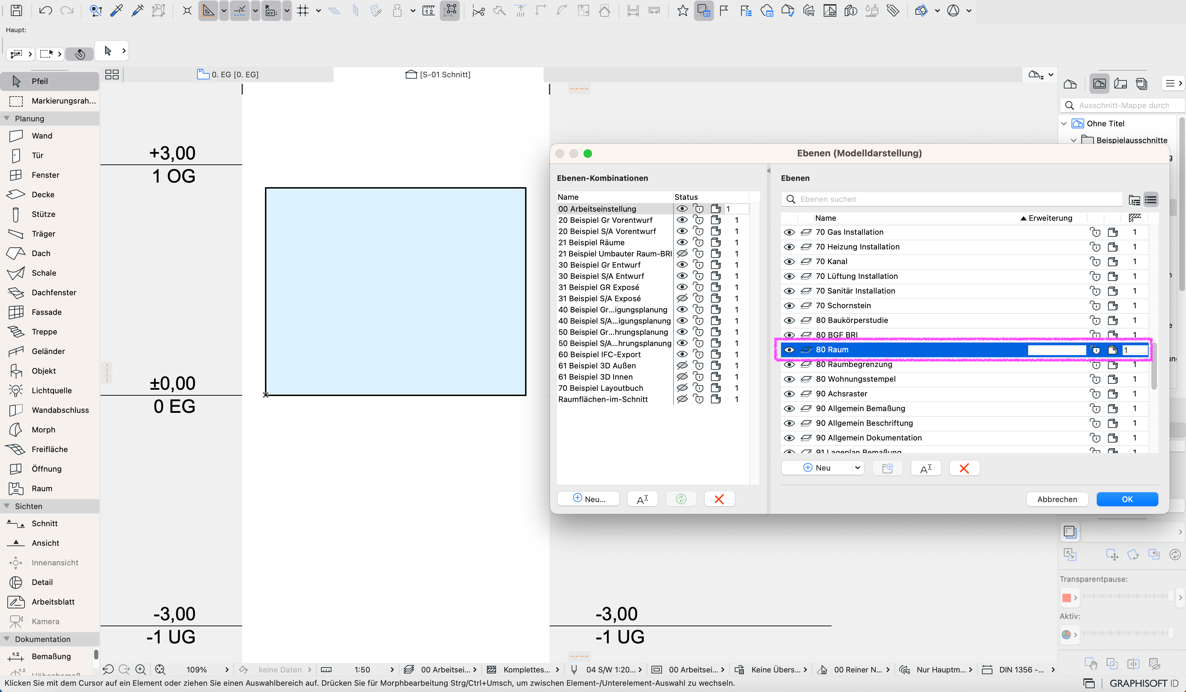

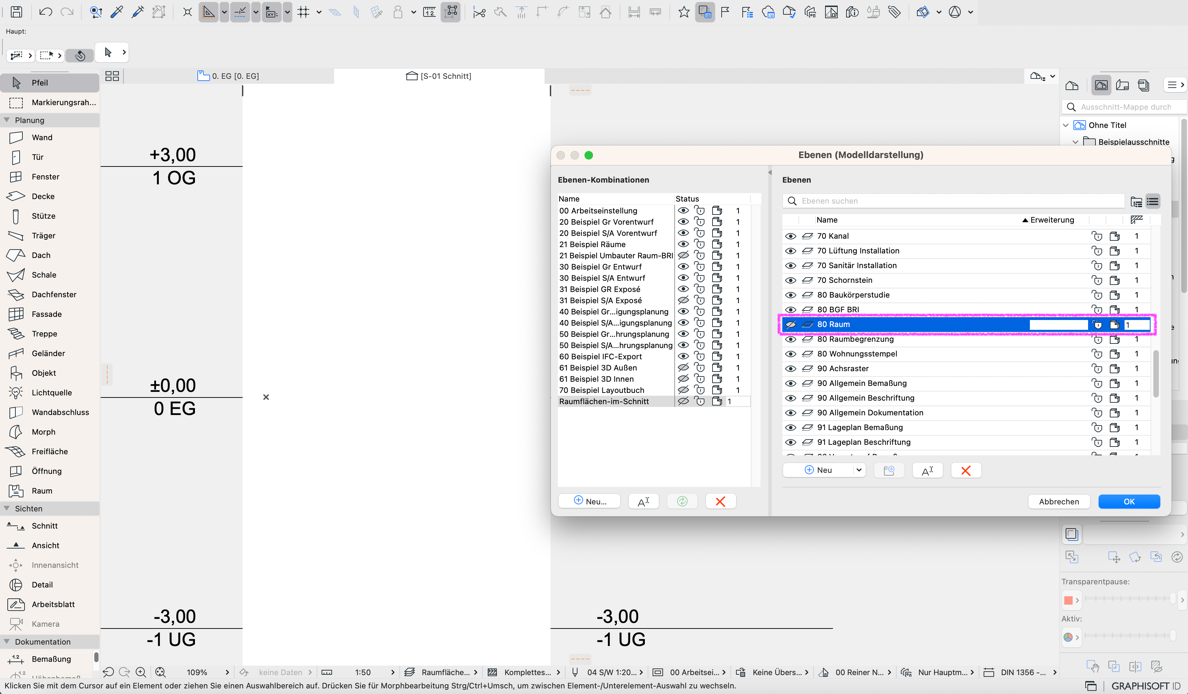

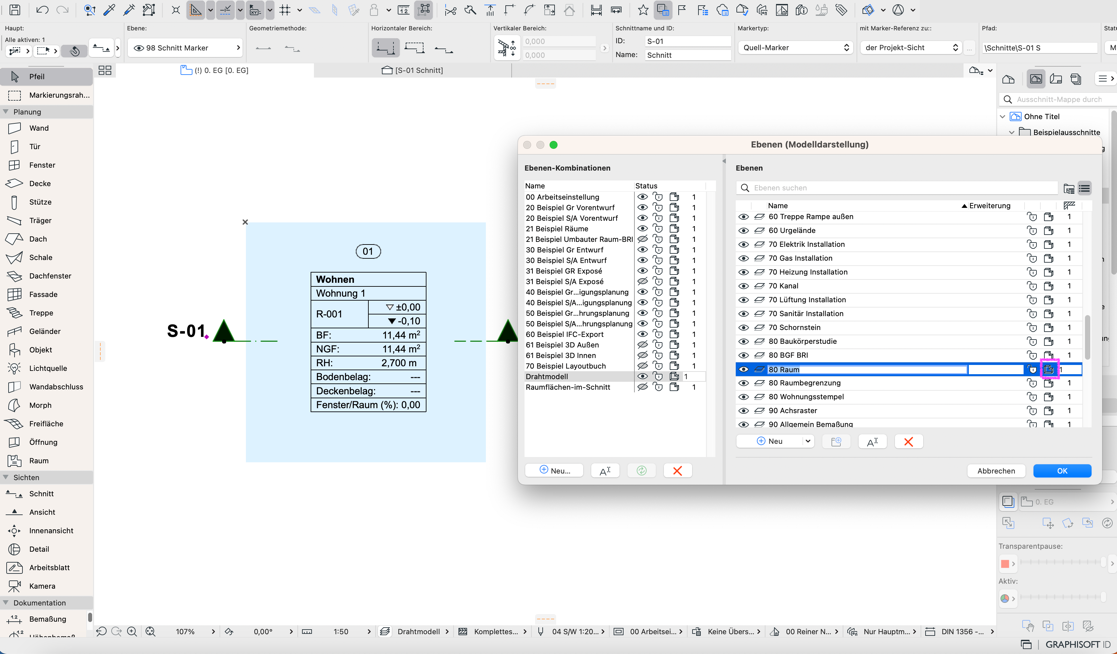

Raumflächen können in Schnitten und Ansichten nur angezeigt werden, wenn die Ebenen auf der die Räume platziert wurden, in der Ebenenkombination eingeblendet ist.

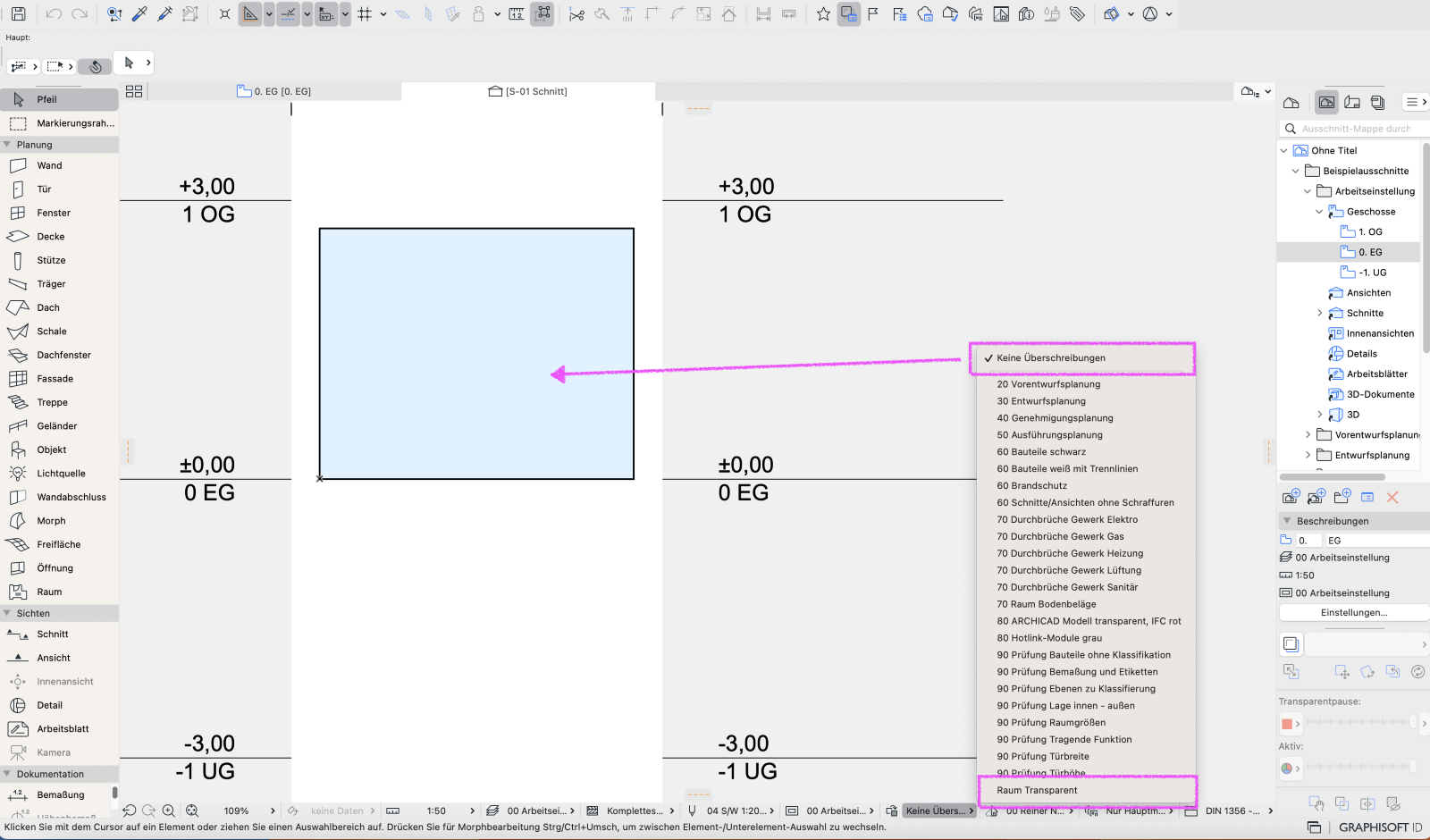

3. Grafische Überschreibung aktiviert
Wenn trotz deaktivierter Altsystem-Einstellung und aktivierter Ebene die Räume mit deren Raumflächen nicht dargestellt werden, kann dies auch an einer Grafischen Überschreibung liegen.
Durch die Grafische Überschreibung erscheint es visuell, dass der Raum in Schnitten bzw. Ansichten fehlt, jedoch kann dieser immer noch im Schnitt bzw. Ansicht ausgewählt werden.

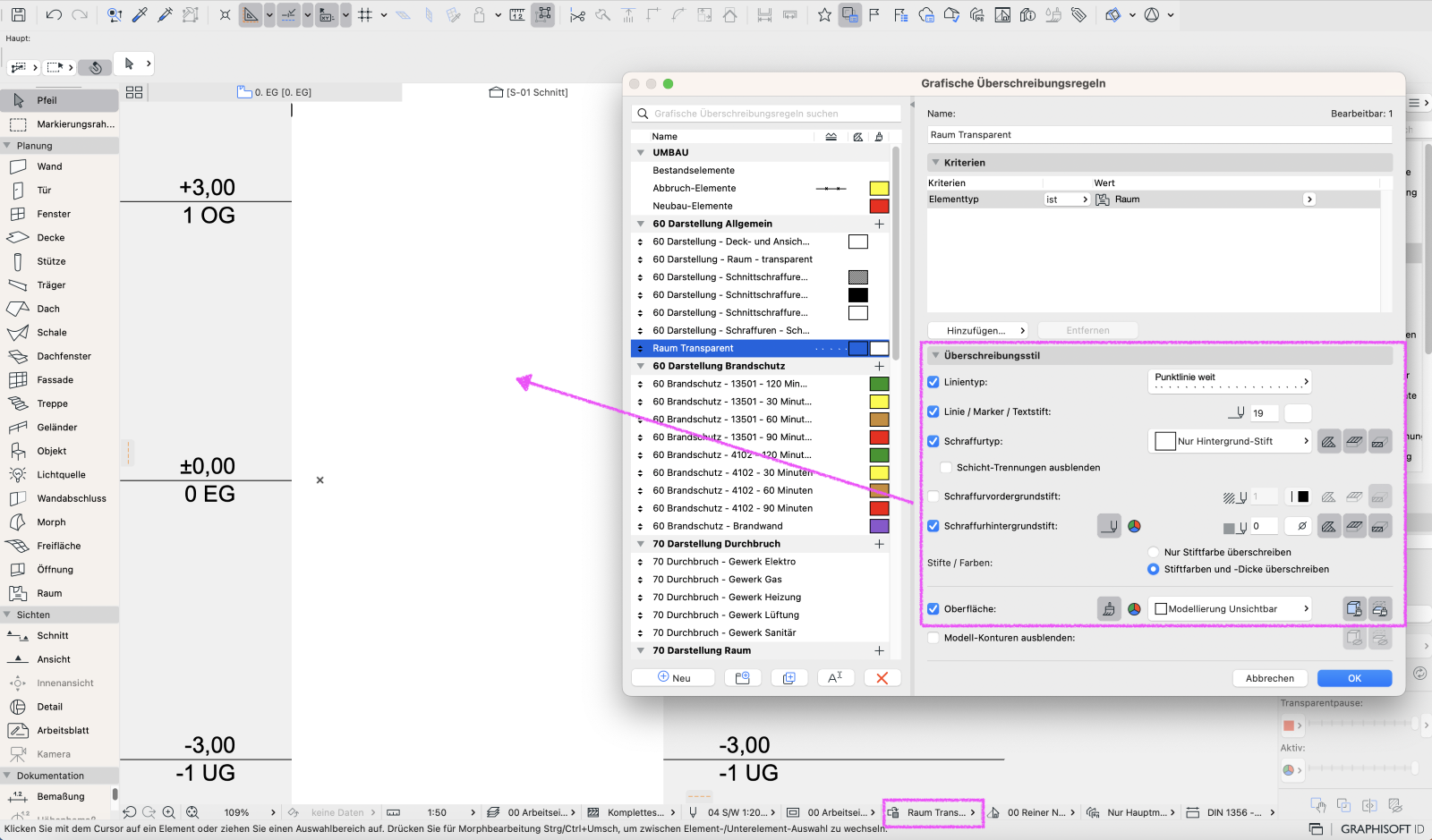

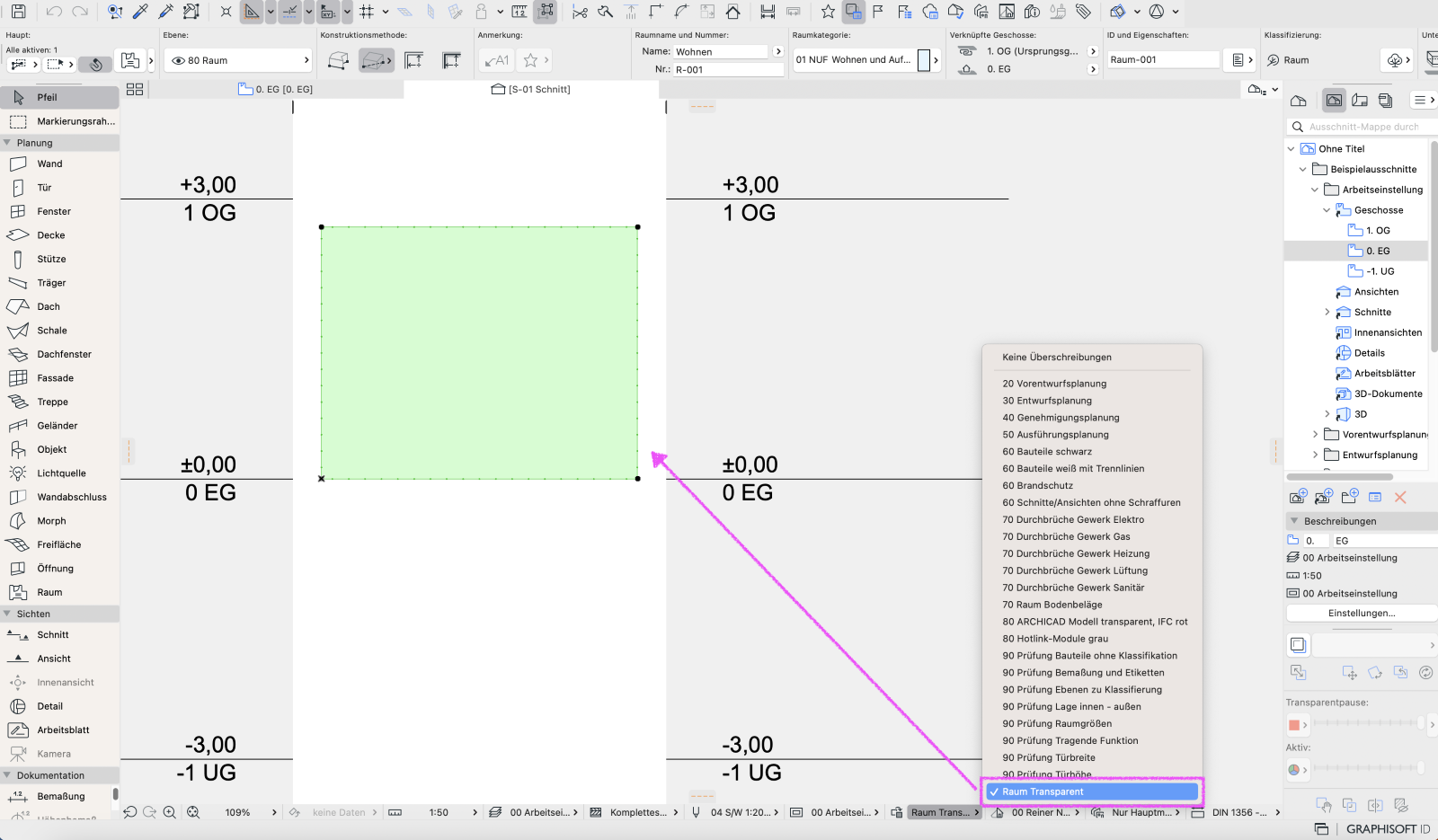

Wird die Grafische Überschreibungsregel auf Keine Überschreibung gewechselt, werden alle Räume mit deren Raumflächen wieder angezeigt. In diesen Fällen muss die Grafische Überschreibung angepasst werden.
4. 3D Ansichtsart der Ebenen steht auf Drahtmodell
In den Ebenen-Einstellungen ist der 3D Ansichtsart das Drahtmodell aktiviert. Dadurch werden im Grundriss zwar die Raumflächen dargestellt, aber nicht aus dem 3D genierten Schnitten und Ansichten.
Um diese auch in Schnitten und Ansichten angezeigt zu bekommen, muss die 3D Ansichtsart wieder zurück auf Solidmodell geändert werden.

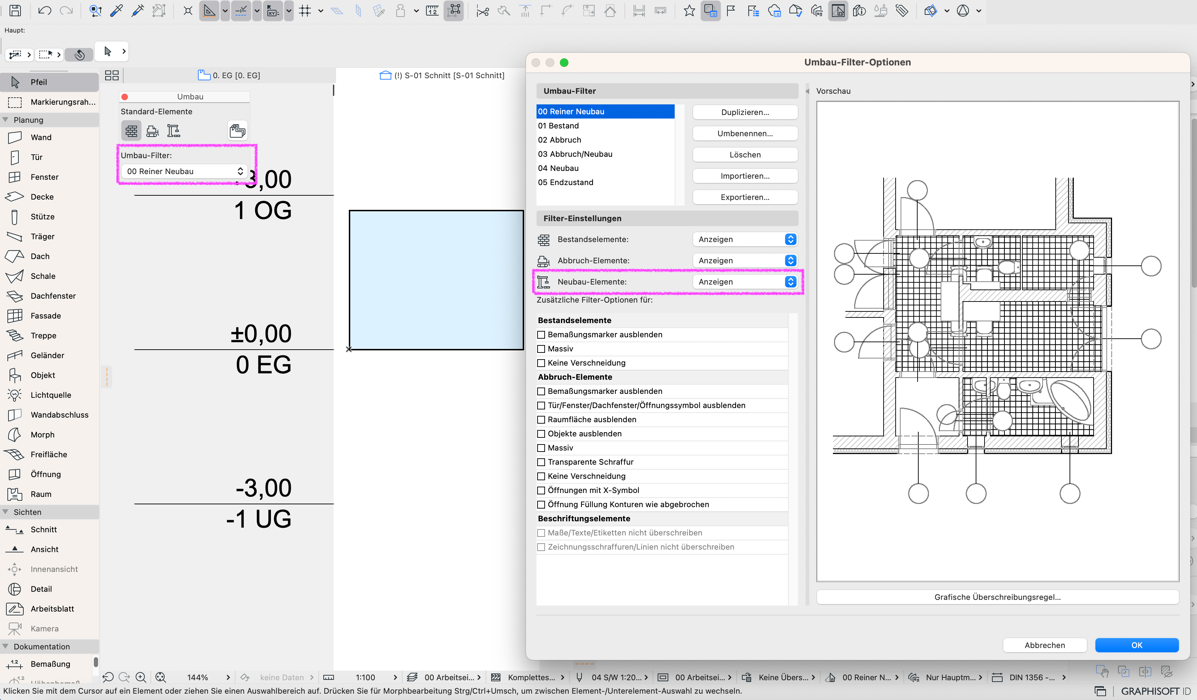

5. Umbau-Filter prüfen

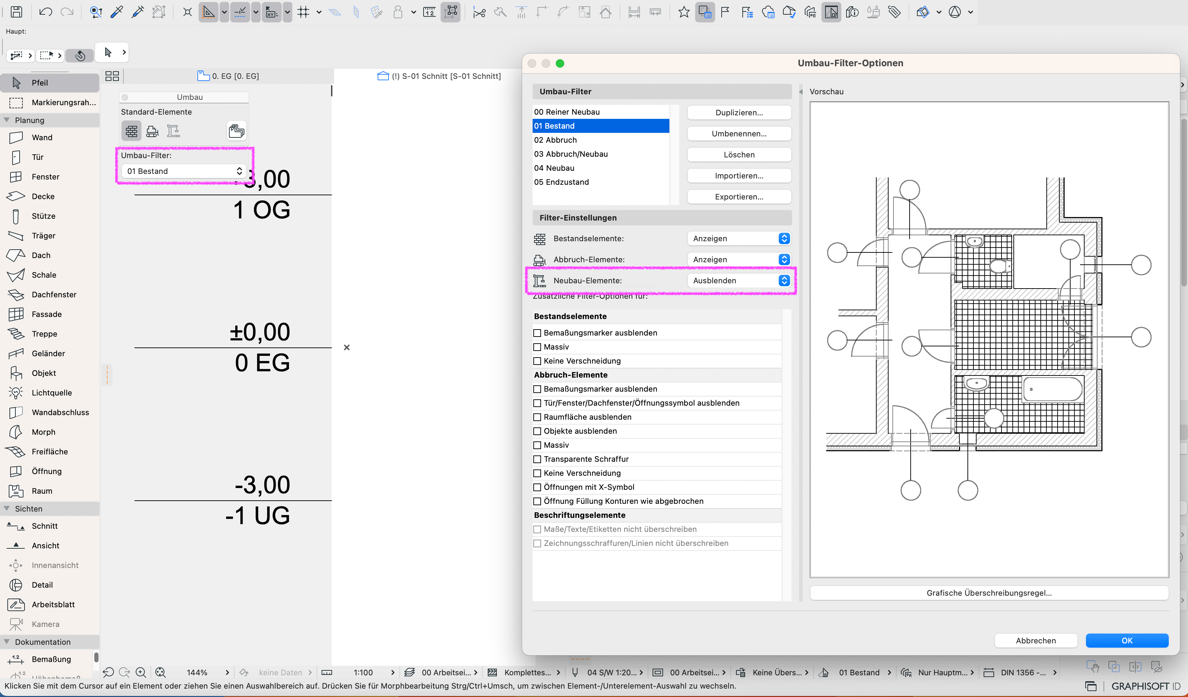

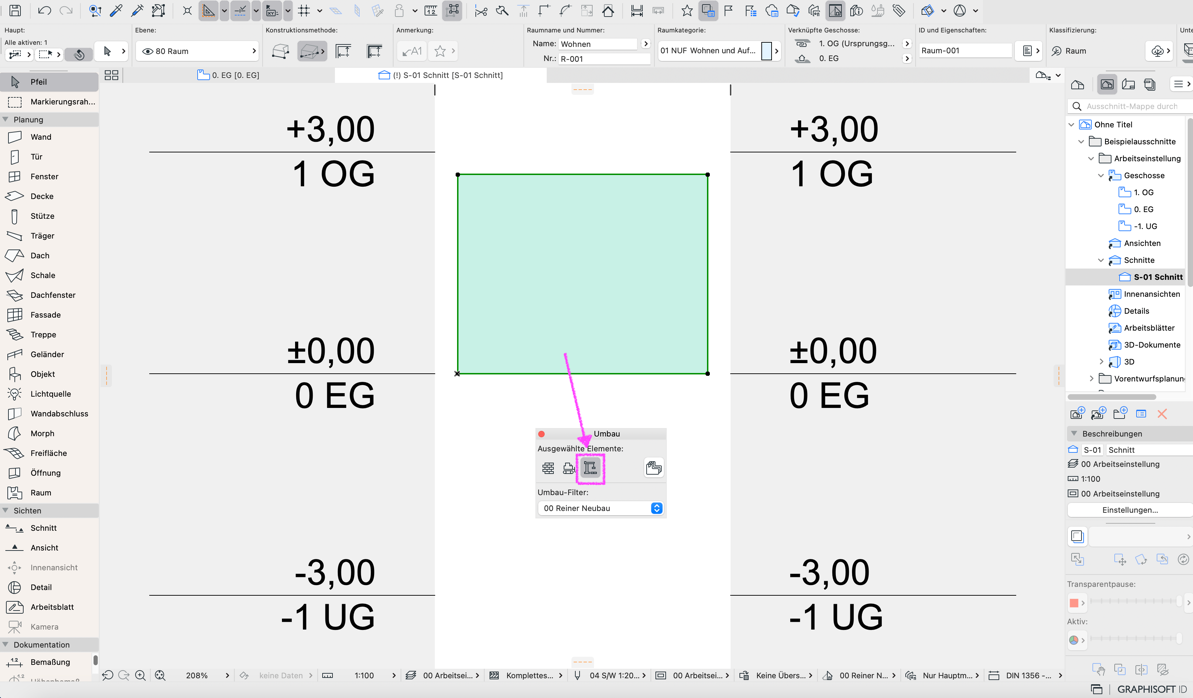

Der Umbau-Filter kann auch die Ursache für nicht dargestellte Räume sein. Es sollte mit Hilfe der Umbau-Palette, welche unter Fenster > Paletten > Umbau-Palette zu finden ist, überprüft werden auf welchen Filter die Elemente liegen und ob diese in den Umbau-Filter-Einstellungen auch eingeblendet sind.

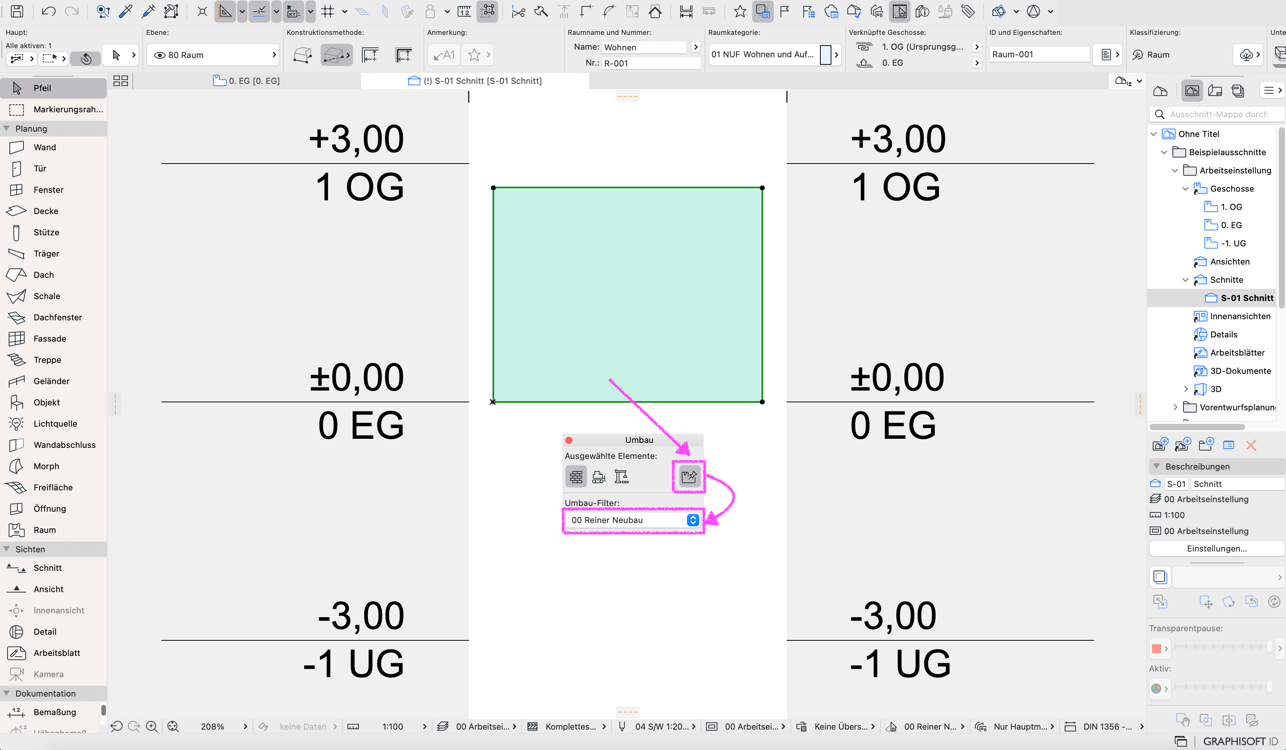

Zusätzlich können Elemente an einen bestimmten Umbau-Filter angepinnt werden. Das hat zur Folge, dass die an den Umbau-Filter gepinnten Räume nur bei einen bestimmten Umbau-Filter angezeigt werden, obwohl Bestand, Abbruch und Neubau angezeigt werden. Damit die Räume wieder auf den entsprechenden Umbau-Filtern sichtbar sind, müssen diese ausgewählt und der Pinn entfernt werden.
Mehr zu dieser Einstellung: Anzeigen eines Elements nur in einem einzigen Umbau-Filter
