As paredes de platibanda aparecem transparentes na planta de cobertura

Descrição do problema

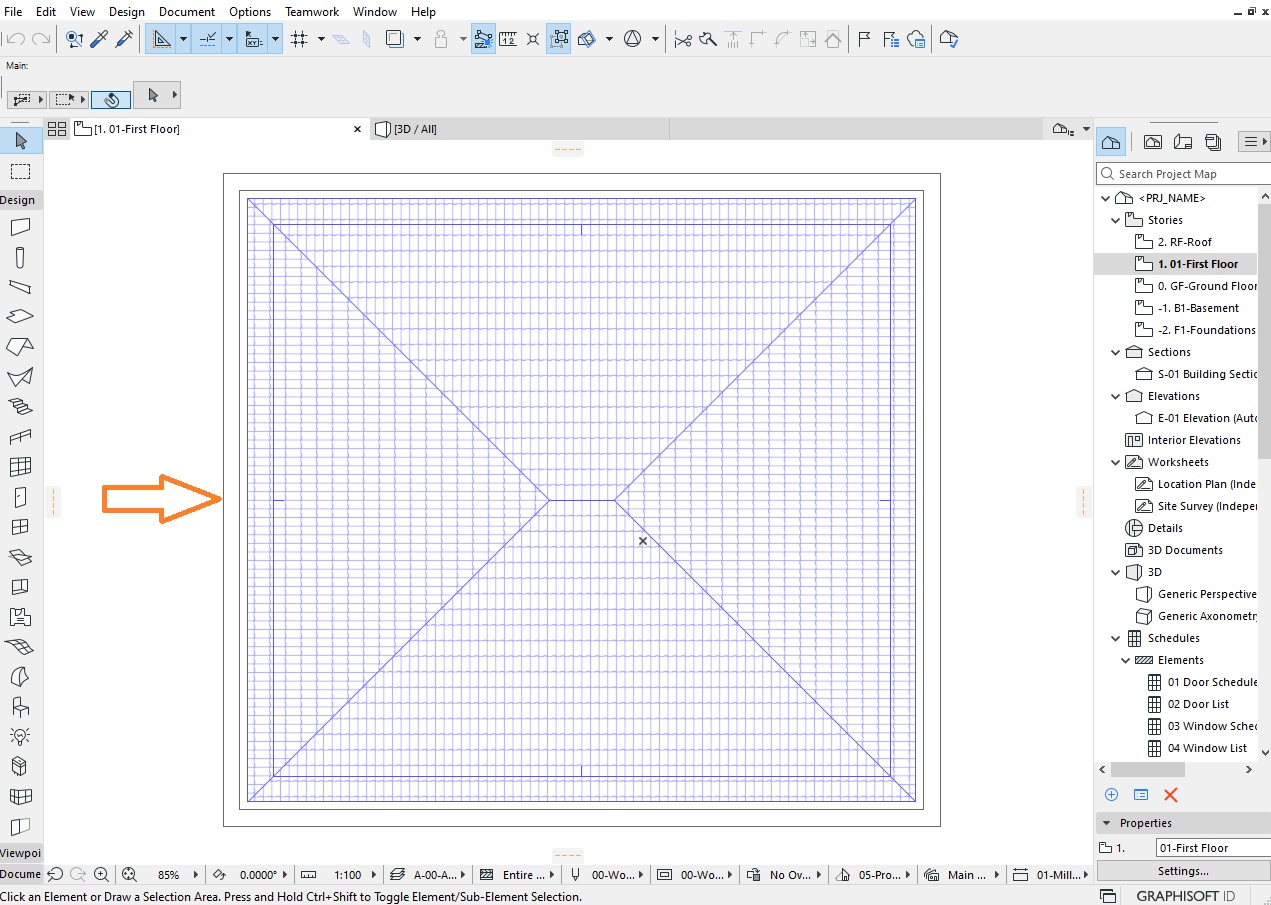

Na minha planta de cobertura, as paredes de platibanda posicionadas abaixo do Plano de Corte em Planta, são exibidas como transparentes. Eu gostaria que a parede fosse exibida com uma trama.

Como posso ajustar essa definição para garantir que as paredes apareçam corretamente na planta de cobertura?

Solução

O Plano de Corte em Planta determina em que altura o modelo é cortado para gerar pontos de vista 2D, como plantas. Se as paredes da sua platibanda estiverem abaixo do plano de corte, elas aparecerão transparentes.

Há duas maneiras de resolver isso:

Método 1: Alterar a altura do plano de corte em planta

Uma visualização 2D em planta mostrará apenas Tramas de Desenho, Tramas de Superfície ou Tramas de Corte.  Uma parede não cortada, por padrão, não tem nenhuma delas.  Portanto, é necessário cortar a parede para poder ver sua trama de corte.

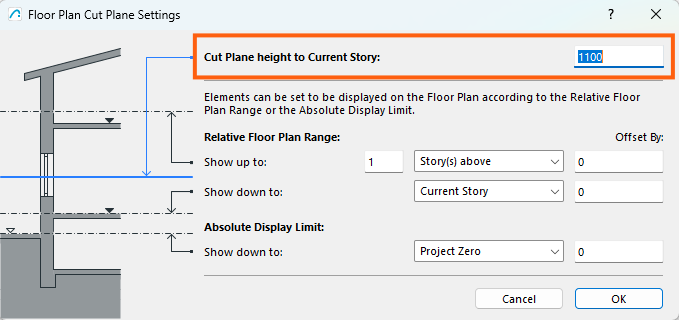

1. Acesse Documentação >Plano de Corte em Planta.
2. Verifique a altura do plano de corte em relação à parede da sua platibanda.  Se a parede da platibanda estiver abaixo do plano de corte, reduza a altura do plano de corte para que ele corte a parede.

DICA: As definições do plano de corte em planta são armazenadas por Visualização, portanto, após fazer qualquer alteração, certifique-se de usar Redefinir Visualização com as definições da janela atual.

Método 2: Usar Sobreposições Gráficas

Se você não quiser reduzir o Plano de Corte para evitar outras alterações no que é exibido, use como alternativa as Sobreposições Gráficas para controlar a aparência dessas paredes.

Certifique-se de que essa parede, a platibanda, esteja em sua própria camada, para que possamos distingui-la dos demais elementos de parede.

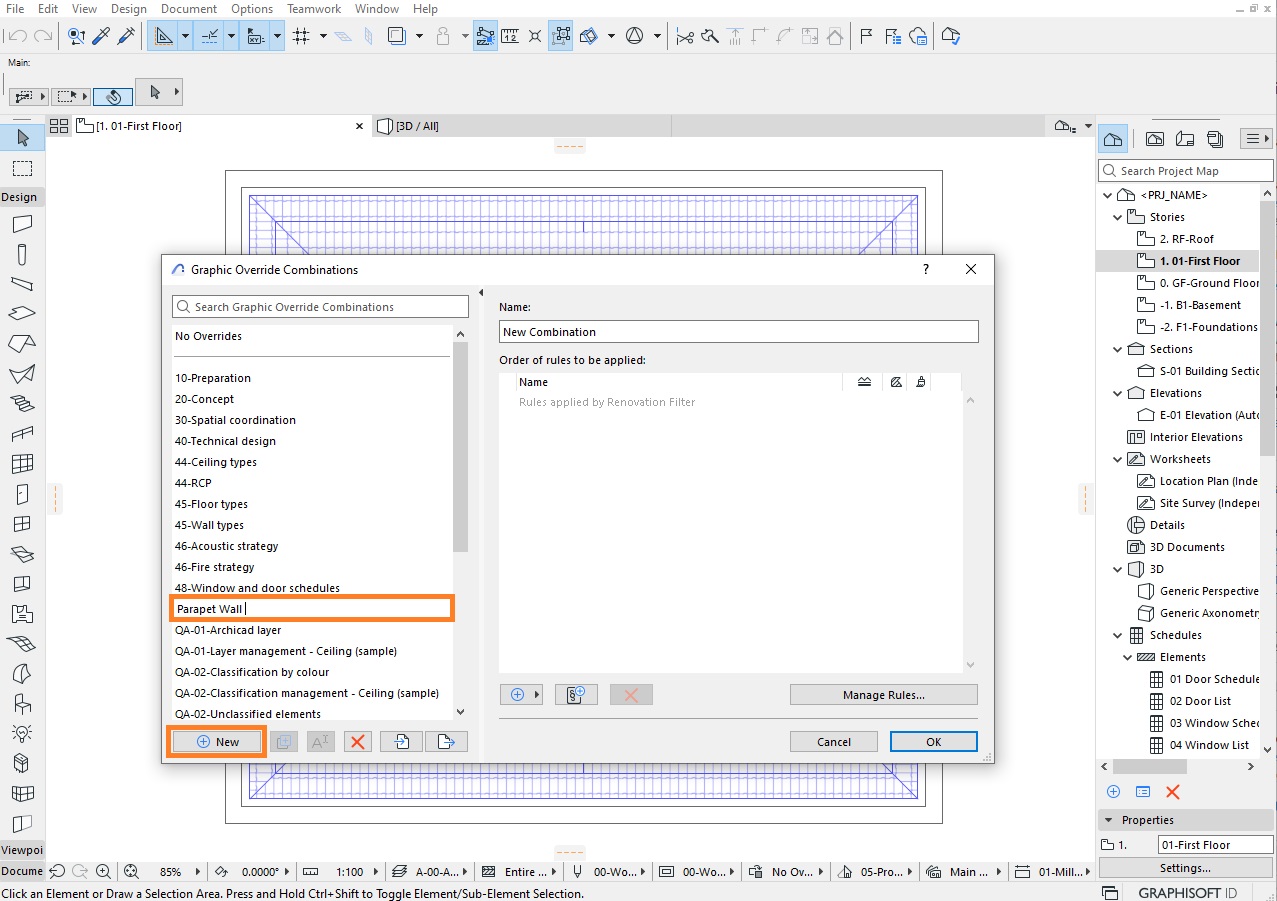

1. Acesse Documentação > Sobreposições Gráficas > Combinação de Sobreposição Gráfica... e crie uma nova combinação de Sobreposição Gráfica.

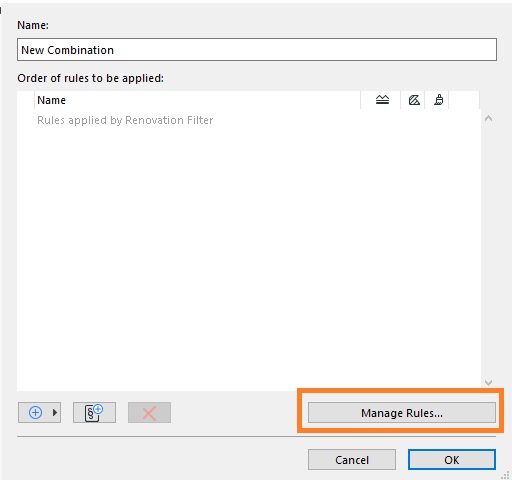

2. Selecione Gerenciar Regras...

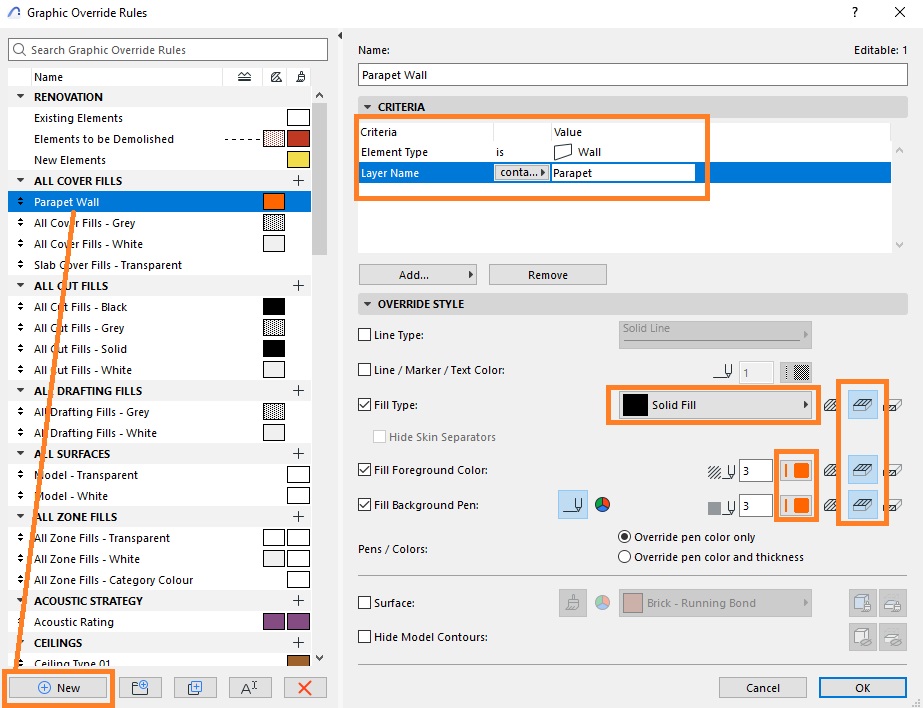

3. Clique em Novo para criar uma nova regra e, em seguida, adicione os critérios que isolarão a parede da platibanda.

4. Marque a caixa de Tipo de Trama e selecione uma trama, certifique-se de ativá-la para Tramas de Corte/Tramas de Superfície e, em seguida, clique em OK.

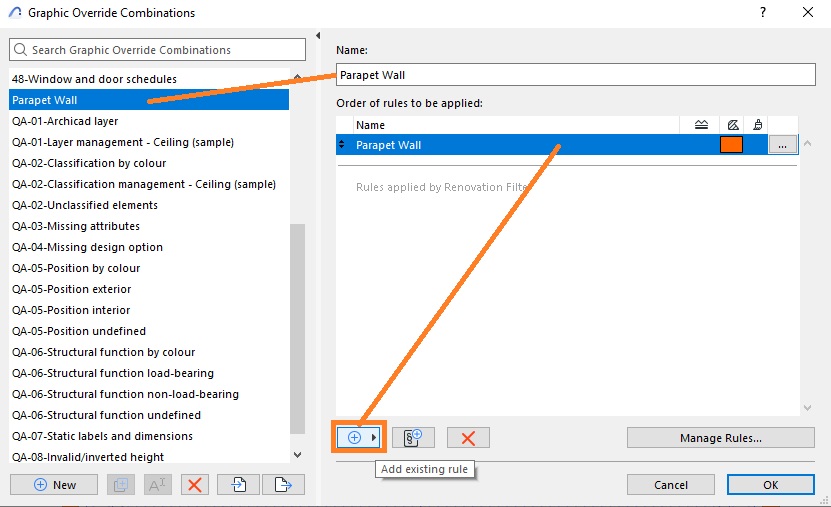

5.  Selecione a combinação que você criou anteriormente e clique em Adicionar Regra Existente.

6.  Selecione a regra que você acabou de criar e clique em OK para confirmar suas alterações.

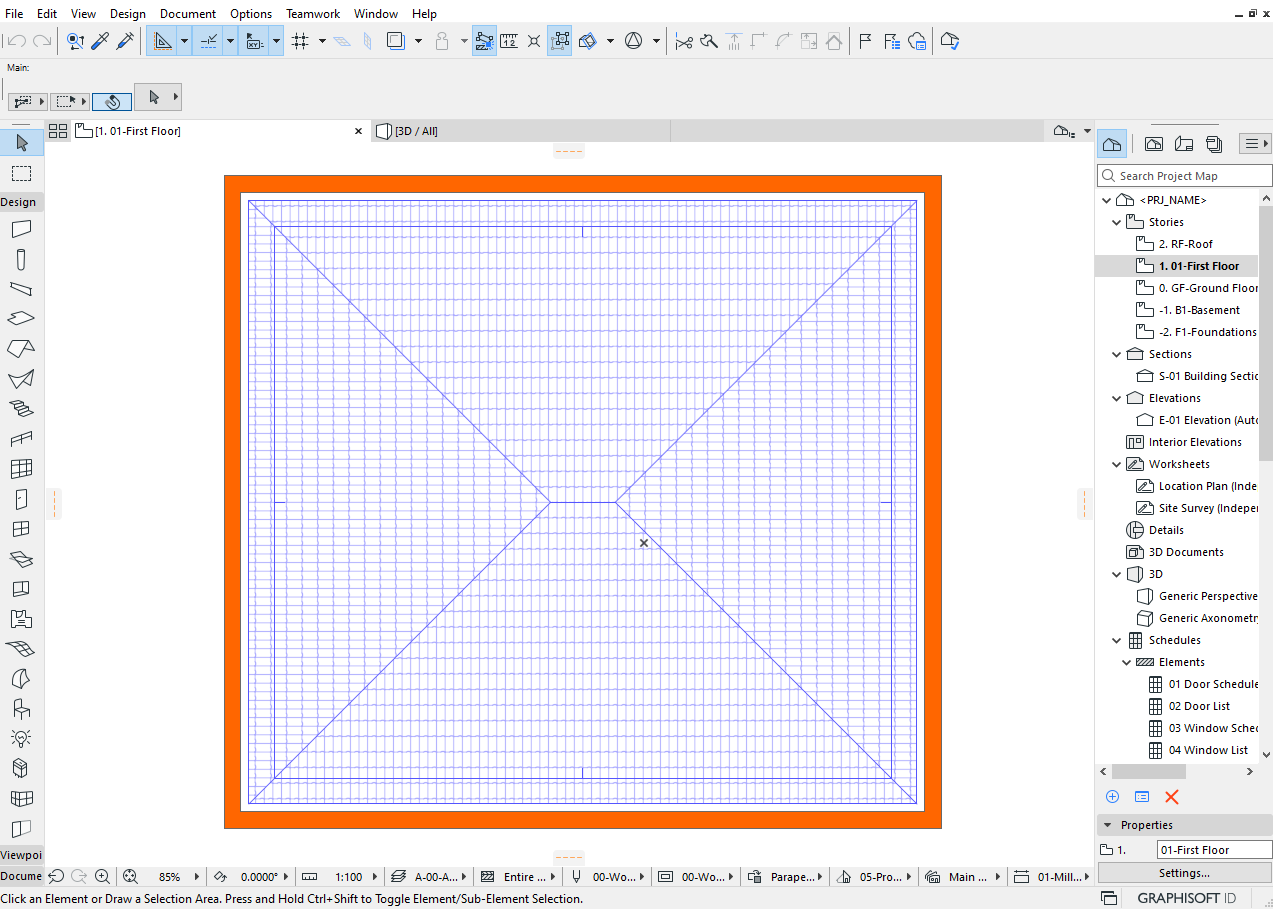

7. As paredes da platibanda agora devem ser exibidas com uma trama, sem precisar editar a altura do Plano de Corte em Planta.
