Como exibir tramas de desenho técnico em uma vista de corte 3D?

Descrição

Você criou uma vista de corte 3D usando um plano de corte na sua Vista 3D e gostaria de mostrar os elementos cortados com suas tramas simbólicas de material, em vez de cores sólidas ou materiais de superfície.

Solução

As tramas de desenho técnico não podem ser exibidas diretamente em uma Vista 3D, mas você pode criar um Documento 3D do corte, o que permitirá ajustar as definições necessárias para criar uma representação gráfica mais técnica para cortes 3D:

Crie um Documento 3D a partir da Vista 3D.

1. Abra o corte ou a vista 3D desejada.

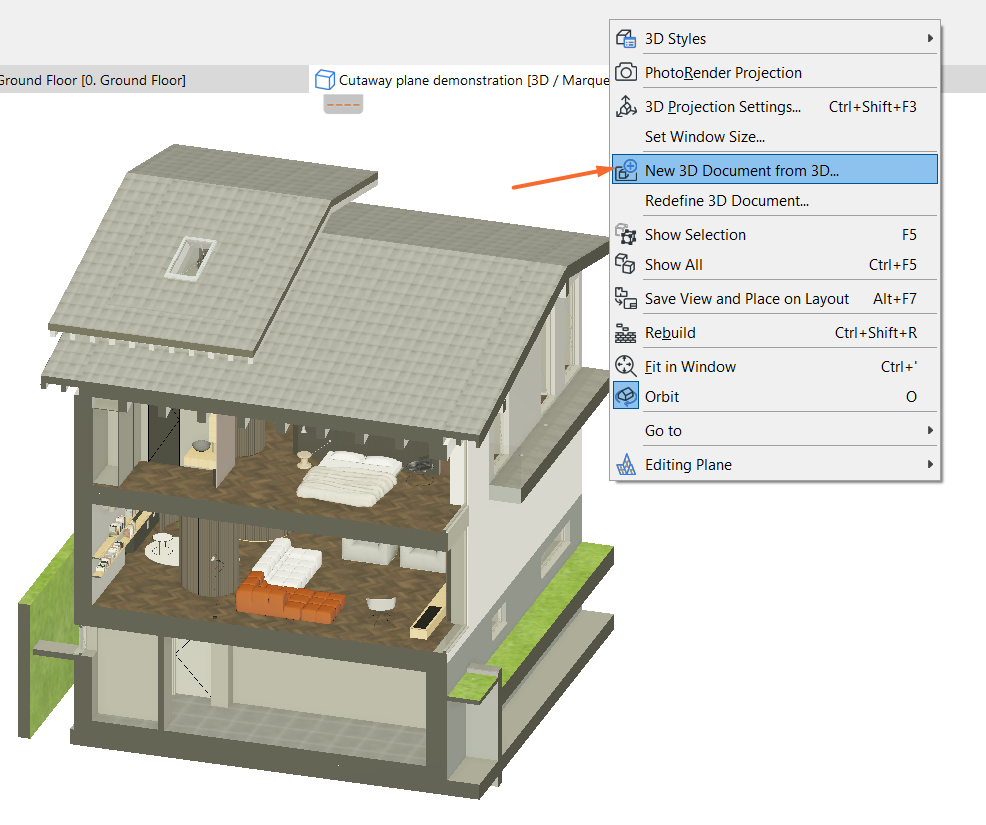

2. Clique com o botão direito na janela 3D ou na vista no Mapa de Vistas do Navegador, e selecione Novo Documento 3D a partir do 3D… para criar um novo Documento 3D a partir do seu corte.

Defina a aparência do modelo para mostrar as tramas

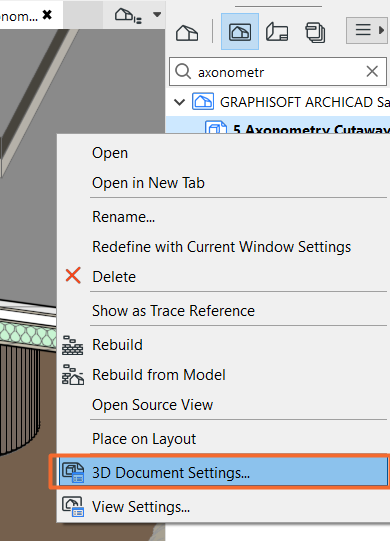

1. Clique com o botão direito no seu Documento 3D no Navegador, ou em sua aba, e abra as Definições do Documento 3D.



2. Expanda a seção Aparência do Modelo.

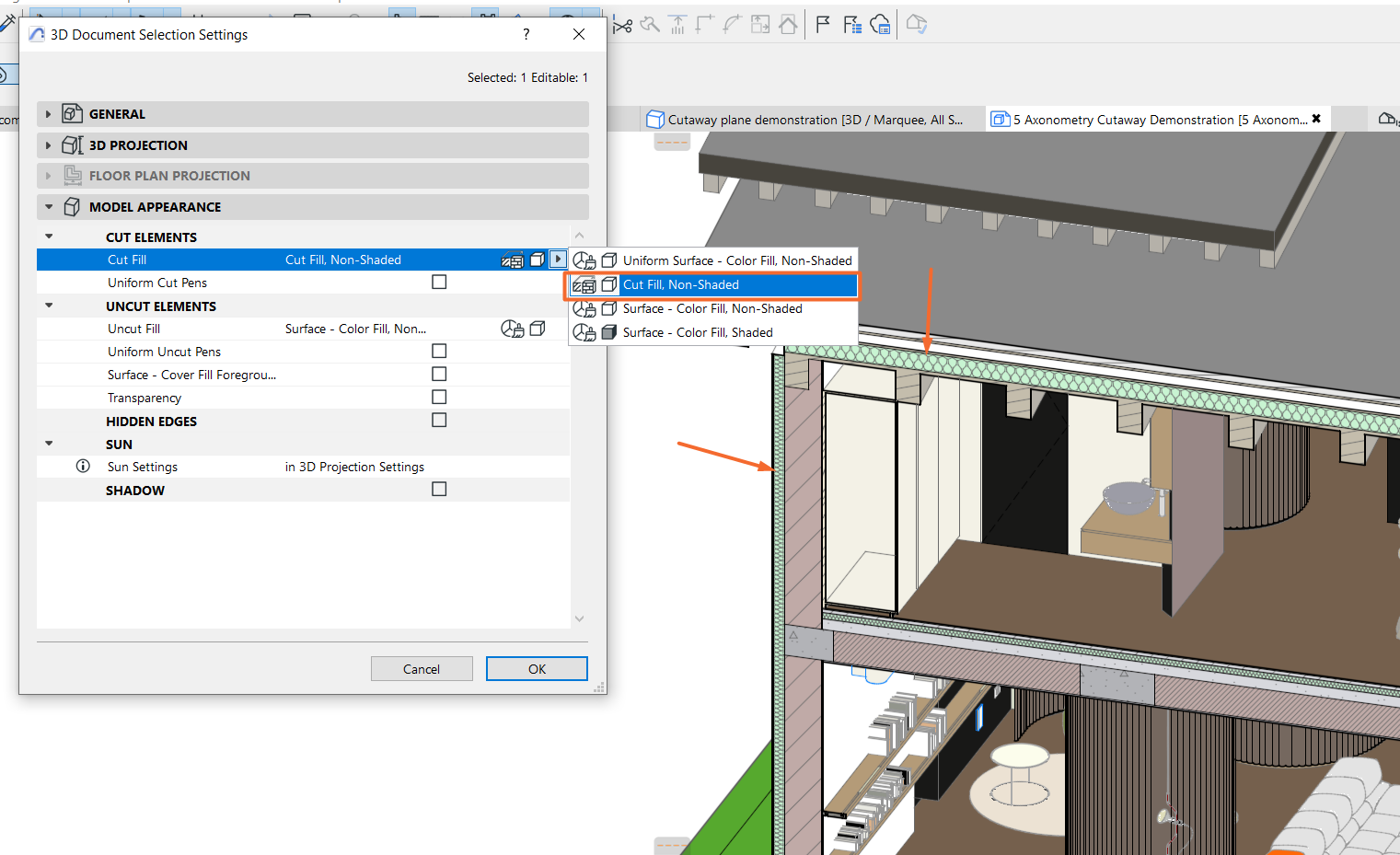

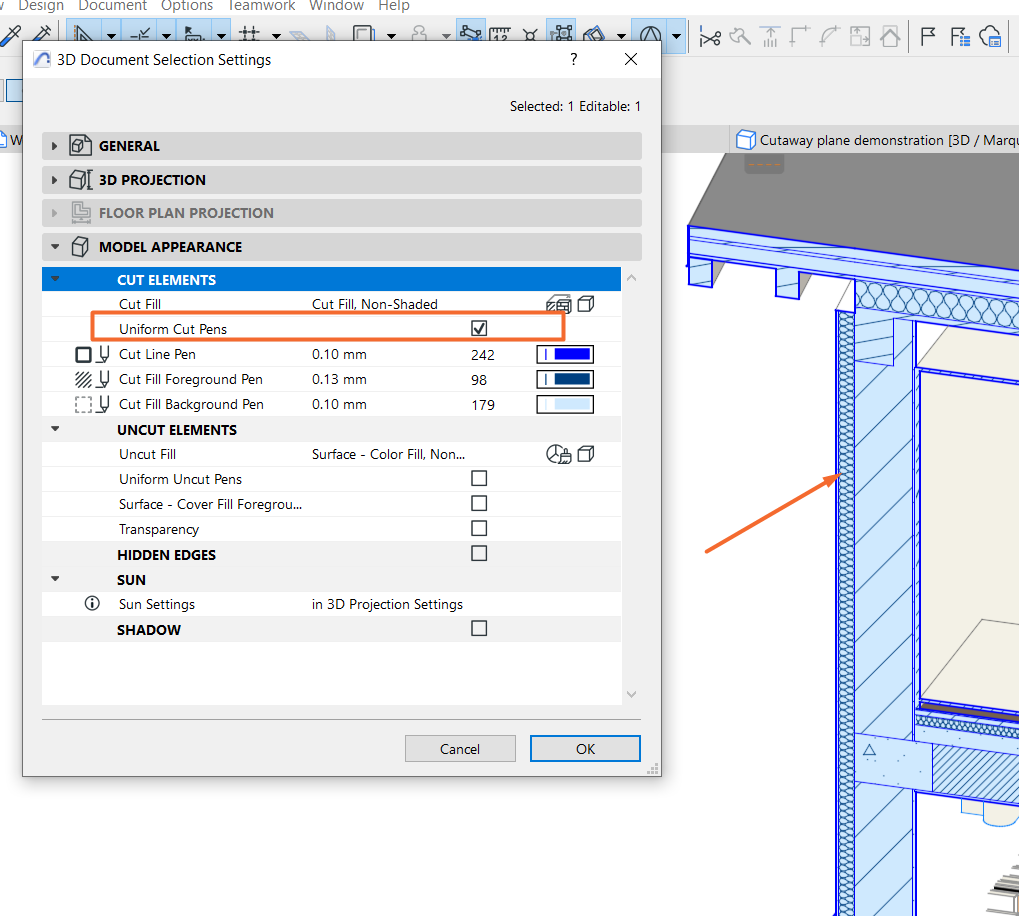

3. Na seção Elementos Cortados, verifique se a Trama de Corte está definida como Trama de Corte, Não sombreado.
4. Para os elementos não cortados, use a Superfície – Primeiro Plano da Trama em Vista e a Transparência conforme desejado.

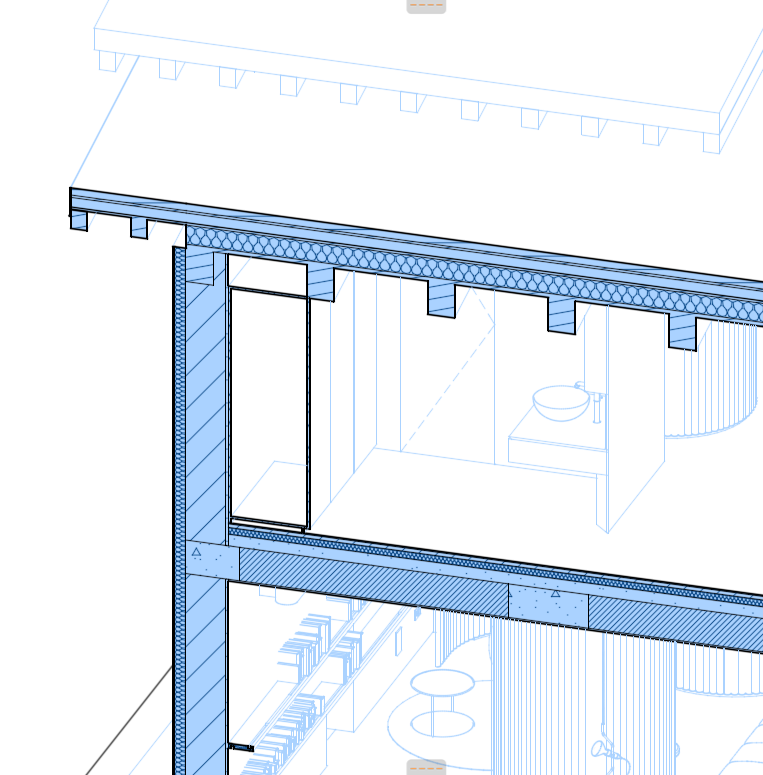

5. Clique em OK para confirmar as definições. As tramas agora serão exibidas no corte.

   Aplique sobreposições gráficas às tramas

   1. Abra o Documento 3D.
   2. Acesse Documentação > Sobreposições Gráficas > Combinação de Sobreposição Gráfica. ou clique no ícone de sobreposições gráficas na Barra de Opções Rápidas.
   3. Escolha uma combinação existente ou clique em Novo para criar uma nova combinação.
   4. Clique em Gerenciar Regras... e crie uma nova regra ou edite uma existente.
   5. Defina uma nova regra em que o Tipo de Elemento seja Todos ou restrinja ao elemento desejado (por exemplo, Paredes, Lajes).

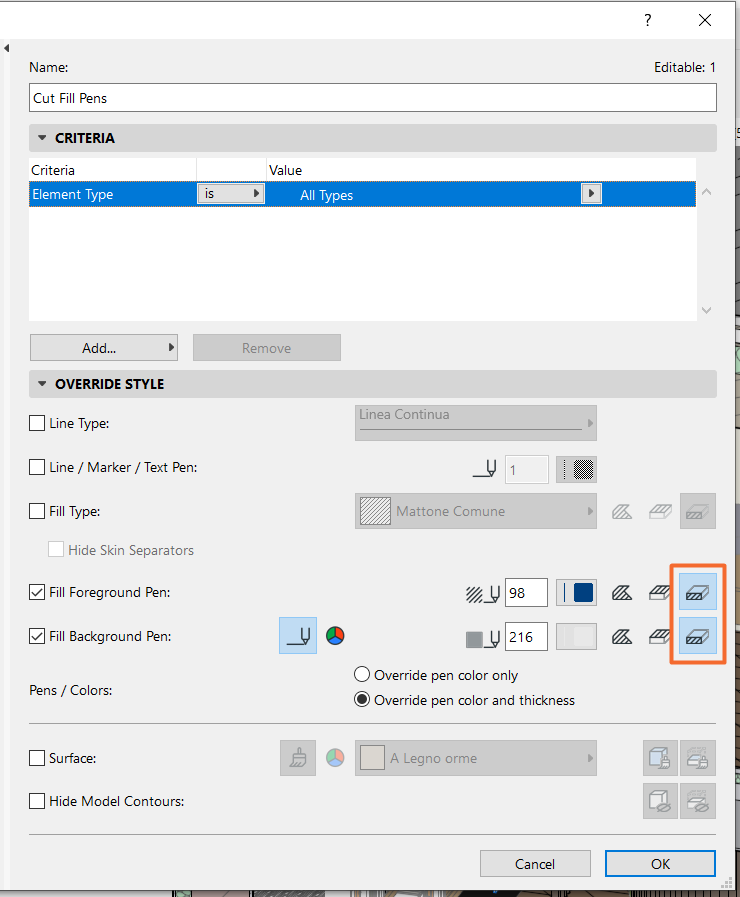

   6. No painel Sobreposições, ative Sobrepor Caneta do Primeiro Plano da Trama de Corte e Sobrepor Caneta do Fundo da Trama de Corte para selecionar suas cores e canetas de trama preferidas.
   7. Adicione a nova regra ou a regra modificada às suas combinações de regras de sobreposição gráfica.

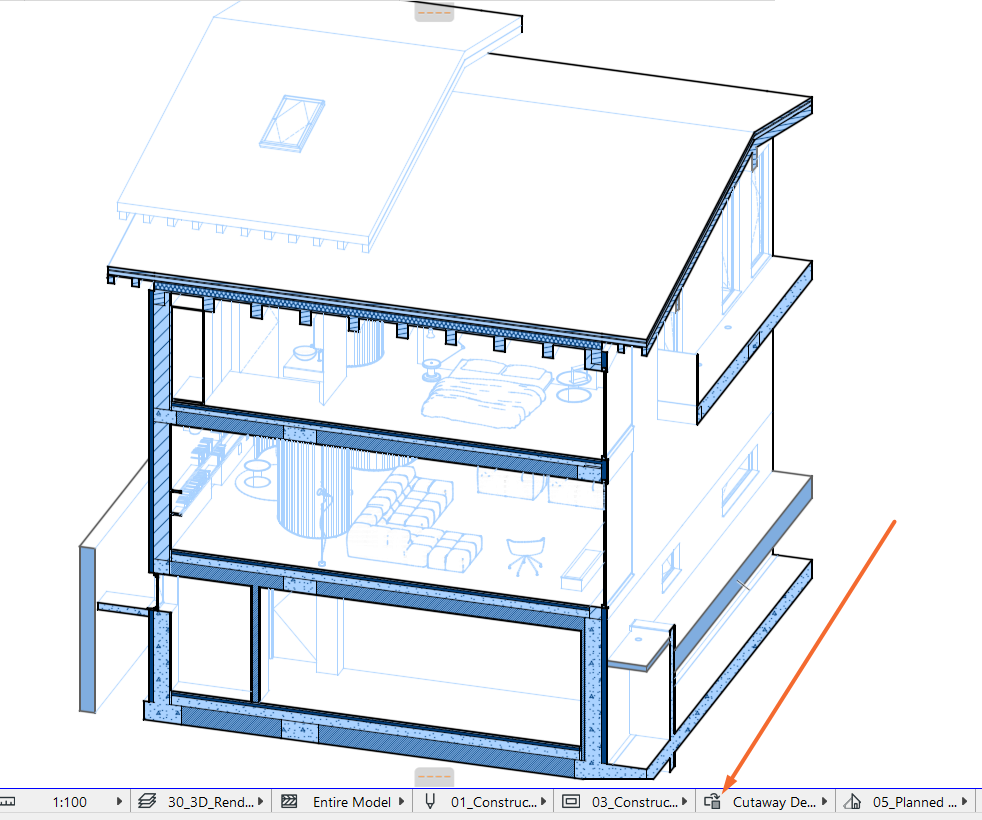

Por fim, confirme a exibição do seu documento 3D e faça alterações usando as etapas acima, se necessário.
