Archicad 30以降では、プロジェクト情報に、プロジェクト情報を一元的に構成、管理し、さまざまなワークフローで再利用するための追加機能が提供されています。独自のグループやフィールドを作成して整理できます。プロジェクト情報のデータは、その後、自動テキスト、プロジェクトファイル間の交換、IFCエクスポート、BIMxで選択して使用できます。
以下では、Archicad 30のプロジェクト情報をさまざまなワークフローで使用する4つの典型的な例について説明します。
1. プロジェクト情報を一元的に整理し、自動テキストとして使用する
ファイル > 情報 > プロジェクト情報...
社内プロジェクト番号、プロジェクトフェーズ、承認状況、その他のプロジェクト固有の情報など、プロジェクトに関する情報を独自のグループやフィールドに構成できます。

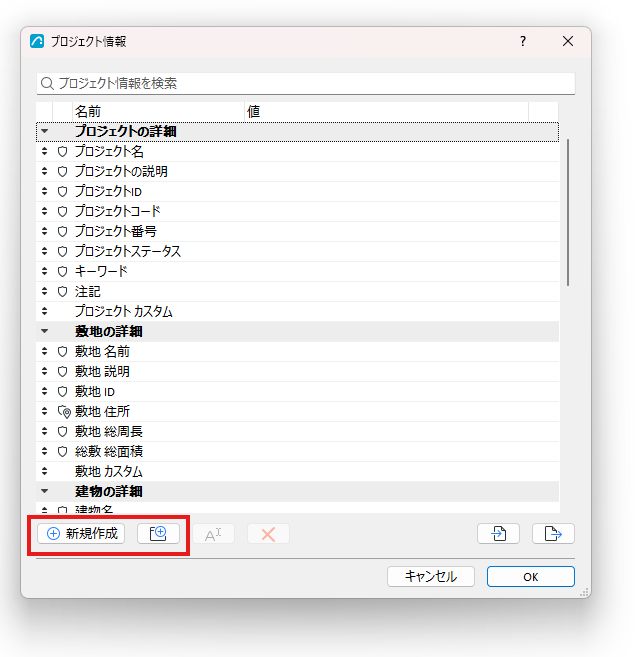

- プロジェクト情報で、新規グループまたは新規フィールドボタンを使用して新しいグループやフィールドを作成します。
- フィールドをプロジェクト構造に従って配置するか、別のグループに移動します。
- 必要な値をプロジェクト情報で一元管理します。
- 作成したプロジェクト情報を、例えば図面タイトルやレイアウトで自動テキストとして使用します。
注記:
- 個別に作成したグループやフィールドは、自動テキストの選択項目として使用できます。これにより、プロジェクト固有の情報を一元管理し、プロジェクト内の複数箇所で使用できます。例えば、詳細図で繰り返し使用する構成要素の名称などです。
- 定義済みのフィールドは削除できません。個別に作成したフィールドには、ドット記号が表示されます。
2. プロジェクト情報をプロジェクトファイル間で転送する
ファイル > 情報 > プロジェクト情報...
プロジェクト情報のデータは、XML形式でArchicadプロジェクトファイル間を転送できます。例えば、プロジェクトの複数の部分モデルに同じ構造と同じ一元管理されたプロジェクト情報を適用する場合に使用できます。
- まず、元ファイルで必要なグループ、フィールド、値を定義します。

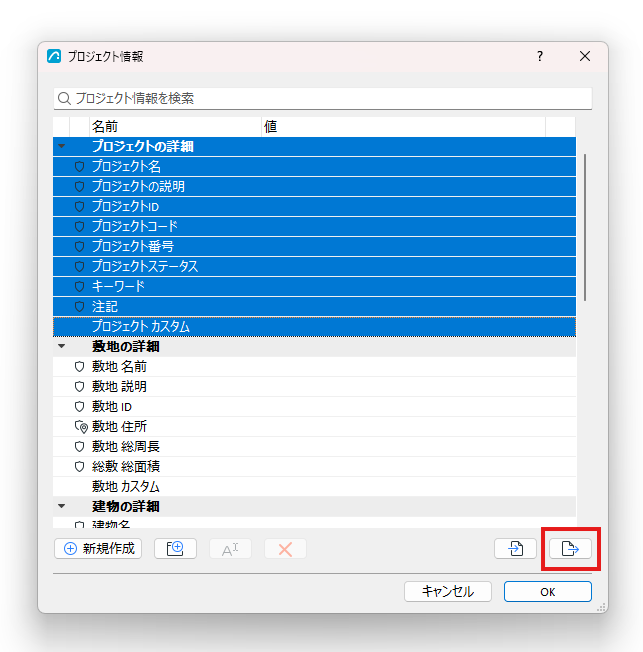

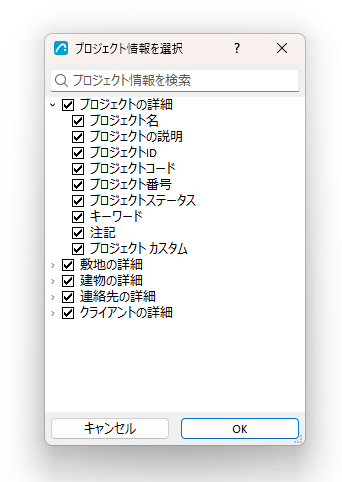

- プロジェクト情報の必要な内容を選択し、エクスポートボタンを使用してXMLファイルとして保存します:

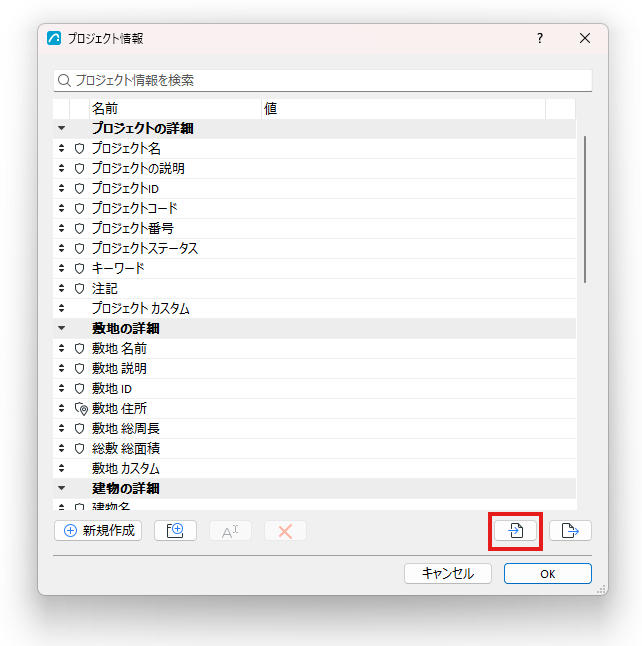

- 対象ファイルで、インポートを使用してXMLファイルをプロジェクト情報に読み込みます:
- その後、各ファイルでプロジェクト固有の異なる値を調整します。
これにより、関連する複数のArchicadファイルで、プロジェクト情報の統一された構造を使用できます。
3. IFCエクスポートにプロジェクト情報を使用する
Archicad 30以降では、プロジェクト情報の項目を、IFCエクスポートのプロパティマッピングのソースとして使用できます。これは、例えば、一元管理されたプロジェクト番号、敷地名、または建物情報をIFCプロパティとして出力する場合に適しています。
- まず、ファイル > 情報 > プロジェクト情報...で必要な情報を作成するか、値を入力します。

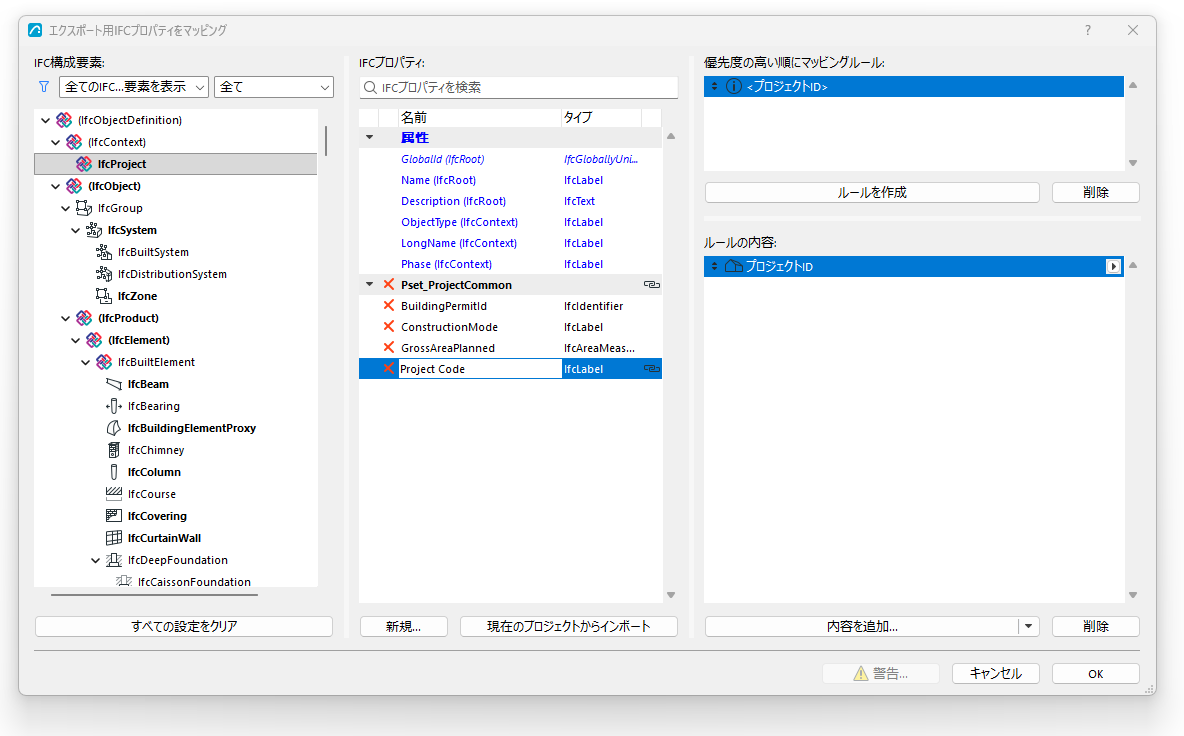

- 使用するIFC変換設定でプロパティマッピングを開きます。
- 目的のIFCプロパティにマッピングルールを作成します。
- ルールの内容として、プロジェクト情報から該当する項目を選択します。例: プロジェクトID。
- IFCファイルをエクスポートし、その後、渡された情報を確認します。
プロジェクト情報のデータは、プロジェクト（IfcProject）、敷地（IfcSite）、建物（IfcBuilding）などの階層に割り当てることができます。また、プロパティマッピングを利用できるその他のIFCタイプにも使用できます。
注記:
プロジェクト情報の割り当てと出力を確認するため、エクスポートしたIFCファイルをIFCビューアで確認してください。
詳細については、GraphisoftヘルプのIFCエクスポートのプロパティマッピングを参照してください。
4. BIMx用にプロジェクト情報を選択的にフィルタリングする
BIMxハイパーモデルを発行する際、どのプロジェクト情報の項目をBIMxに転送するかを指定できます。これにより、例えば、社内向けのプロジェクト情報と、施主やプロジェクト関係者向けの情報を分けることができます。

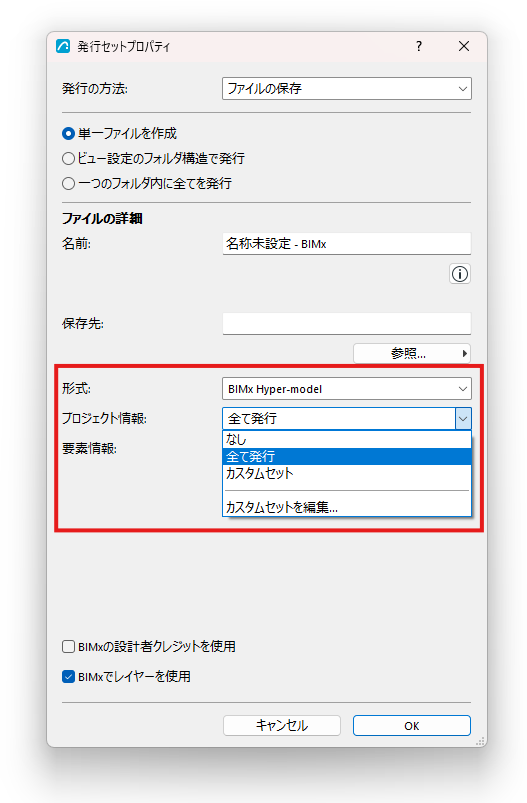

発行セット設定のプロジェクト情報では、次のオプションを使用できます:
- なし
- 全て発行
- カスタムセット
カスタムセットを選択し、カスタムセットを編集...を使用して、BIMxに転送するグループとフィールドを指定します。プロジェクト情報を検索検索フィールドを使用すると、選択範囲内の個別のプロジェクト情報項目をすばやく検索できます。
注記:
Archicad 29までは、原則としてすべてのプロジェクト情報データがBIMxに転送されていました。Archicad 30以降では、転送対象を選択的に制限できます。
詳細については、Graphisoftヘルプのプロジェクト情報を参照してください。
