パイプツールで垂直に伸びるパイプを作成する方法

手順

ここでは例として、水平なパイプから、90度上にあがるようなパイプ（L字型）を作成します。

1. メニューのExtensions JPN > パイプ... をクリックしてパイプ設定を開きます。
   Archicad 28及びそれ以前のバージョンをお使いの場合は、メニューの、デザイン > デザイン補助 > パイプ... から開きます。

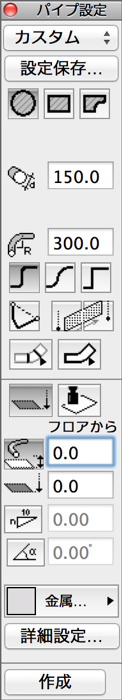

2. パイプ設定の一番下にある「作成」ボタンをクリックします。

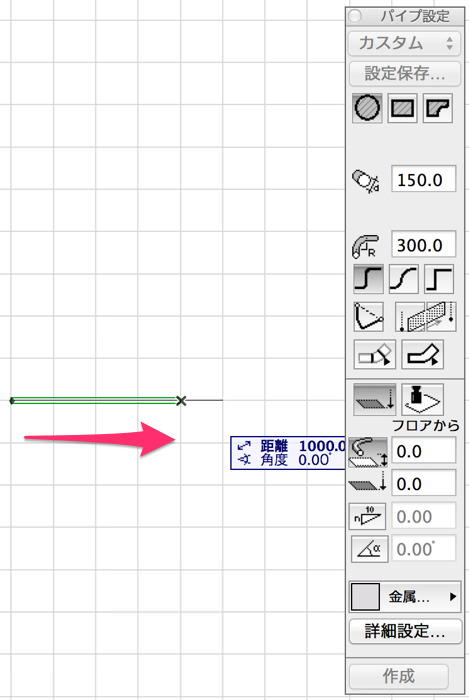

3. 高度0で、水平にパイプを書きます。

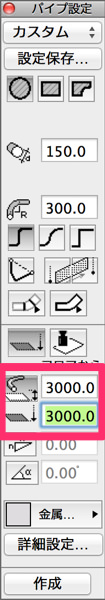

4. パイプ設定で、高度を3000に設定します。

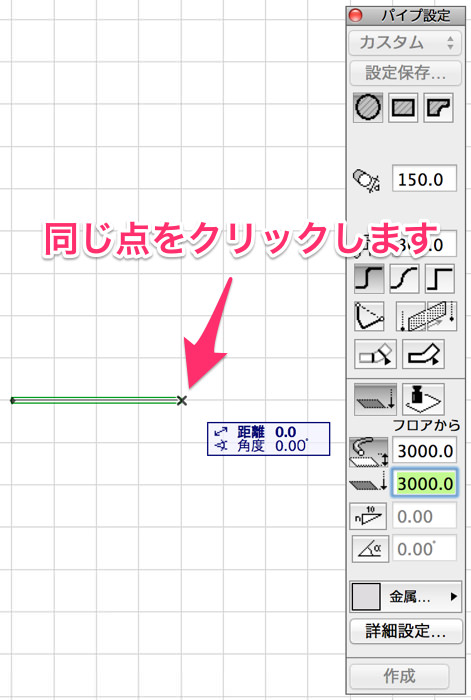

5. 水平なパイプを書いたときの一番最後の点（水平に上がる点）と同じところをクリックします。
   これでクリックしたポイントに、高度0-3000の竪管が作成されます。

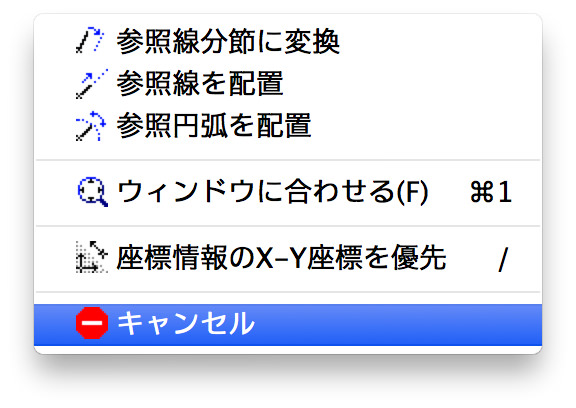

6. パイプの作成を終了するため、マウス右クリックし「キャンセル」をクリックします。

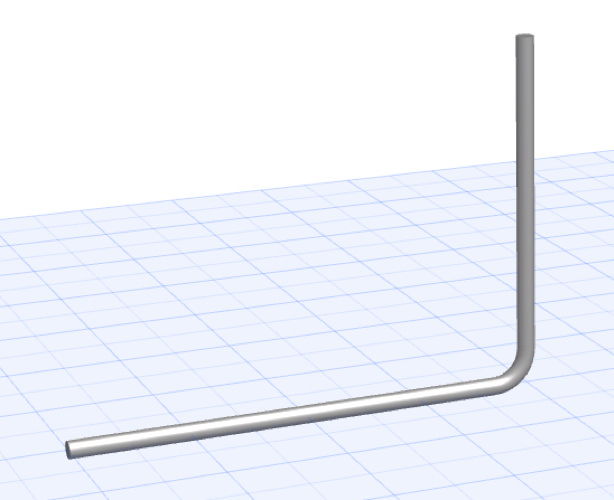

   これでL字型のパイプの完成です。2D、3Dは下記のようになります。
