Solibri 渉チェック結果から問題箇所周辺を確認する方法

質問

Solibriの干渉チェックの結果から該当箇所を選択し、切断ボックスで周辺のみを表示することはできますか？

回答

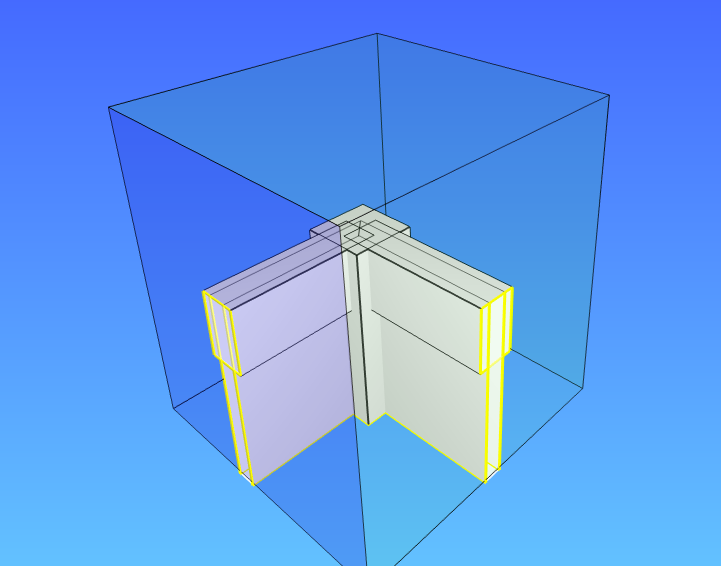

モデルの確認後、結果のウィンドウに表示されている問題の中から、確認したい問題箇所を選択して右クリック→切断ボックスをクリックすると、問題箇所の周辺のみが表示された状態になります。

よりピンポイントに確認したい場合は

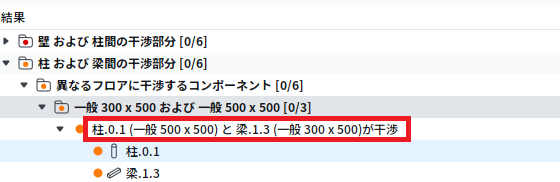

例えば「柱と梁が干渉」のように、干渉している要素が記載されている部分を選択した状態切断ボックスの表示を行うと該当要素の周辺のみ表示される状態になります。
