Descrizione del problema
Quando visualizzi il tuo modello nella finestra 3D, il rendering standard mostra ombre nette e illuminazione incoerente mentre navighi. La visualizzazione manca dell'illuminazione ambientale realistica e degli effetti di ombra morbida necessari per un'esplorazione del modello e presentazioni ai clienti più efficaci.
Soluzione
Il rendering basato sulla fisica è una funzione sperimentale introdotta in Archicad 28 che simula ombre morbide e illuminazione ambientale per una visualizzazione più realistica durante la modellazione. La funzione crea un cielo generato proceduralmente e una mappatura delle ombre migliorata per una qualità visiva superiore.

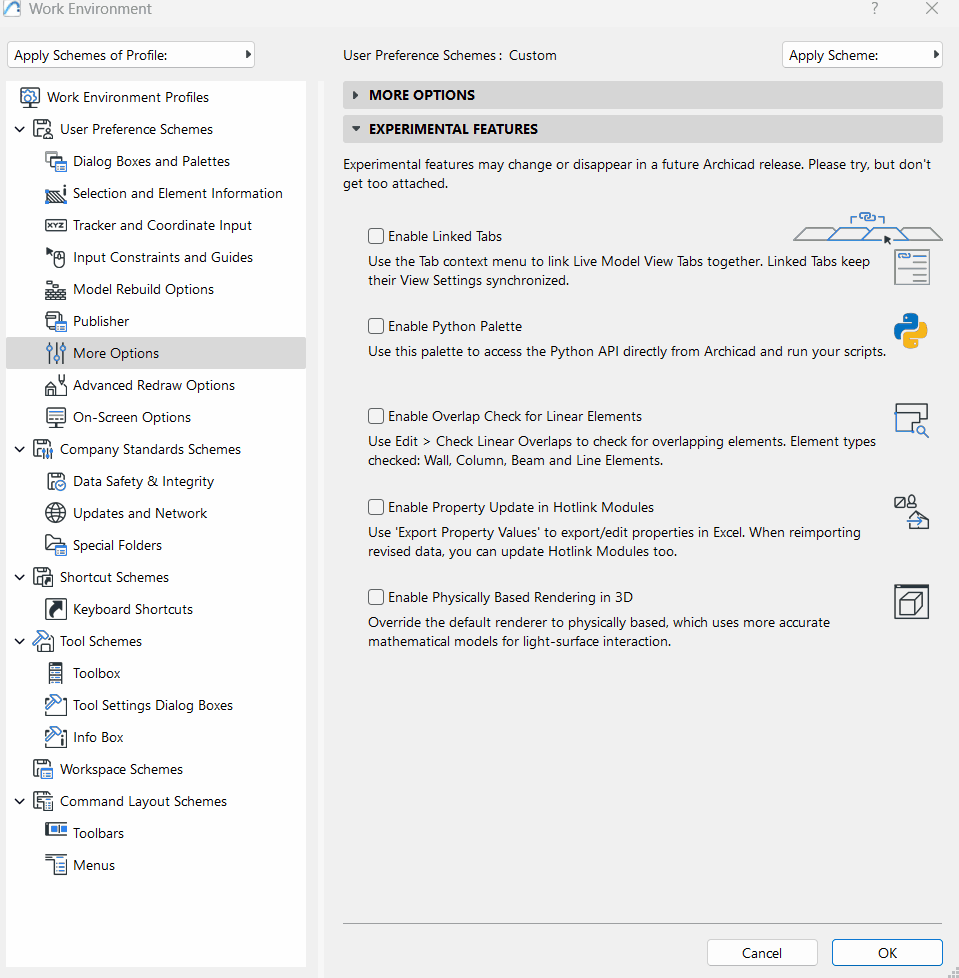

- Vai su Opzioni > Ambiente di lavoro > Maggiori opzioni > Funzionalità sperimentali.
- Seleziona la casella accanto a Abilita rendering fisico in 3D.
- Clicca su OK per chiudere la finestra di dialogo.
- Apri una finestra 3D per vedere le modifiche nel rendering.
Per un controllo aggiuntivo sulla visualizzazione:
- Regola l'aspetto usando gli Stili 3D dal menu contestuale nella finestra 3D.
- Modifica le impostazioni di Luce ambientale in Impostazioni luce solare (Visualizza > Opzioni vista 3D > Impostazioni proiezione 3D) per controllare luminosità e colore.
- Sperimenta con diversi orari del giorno in Impostazioni proiezione 3D per vedere come il renderer basato sulla fisica simula le condizioni di luce variabili.
Si consiglia di creare un profilo ambiente di lavoro separato per passare tra il rendering standard e quello basato sulla fisica.
Comprendere i miglioramenti del rendering basato sulla fisica in Archicad 28
- Cielo generato proceduralmente - Simula gli effetti di diffusione della luce nell'atmosfera per una cupola celeste basata sulla fisica.
- Occlusione ambientale migliorata - Utilizza una sequenza a bassa discrepanza per distribuire i campioni in modo più efficiente, eliminando artefatti nelle aree poco campionate.
- Mappatura delle ombre - Produce risultati più rapidi con bordi di ombre morbide grazie all'ottimizzazione della deformazione prospettica.
- Controllo automatico dell'esposizione e bloom - Regola l'esposizione semi-automaticamente e crea un effetto bloom nelle regioni ad alta luminanza.
Risoluzione dei problemi comuni
- Schermo nero:
- Verifica se l'hardware grafico è compatibile con il rendering basato sulla fisica
- Disabilita il rendering basato sulla fisica se il problema persiste
- Considera di aggiornare i driver della scheda grafica
- Tinta di sfondo blu:
- La tinta blu è intenzionale per simulare un cielo realistico
- Per presentazioni che richiedono uno sfondo neutro, considera di tornare temporaneamente al rendering standard
Limitazioni del rendering basato sulla fisica
- I contorni negli Stili 3D non sono attualmente visibili con il rendering basato sulla fisica
- Le impostazioni di colore e intensità per la luce solare non influenzano il rendering basato sulla fisica, ma è possibile regolare le impostazioni della luce ambientale
- La funzione è sperimentale e potrebbe cambiare o essere rimossa nelle versioni future
