Descrizione del Problema

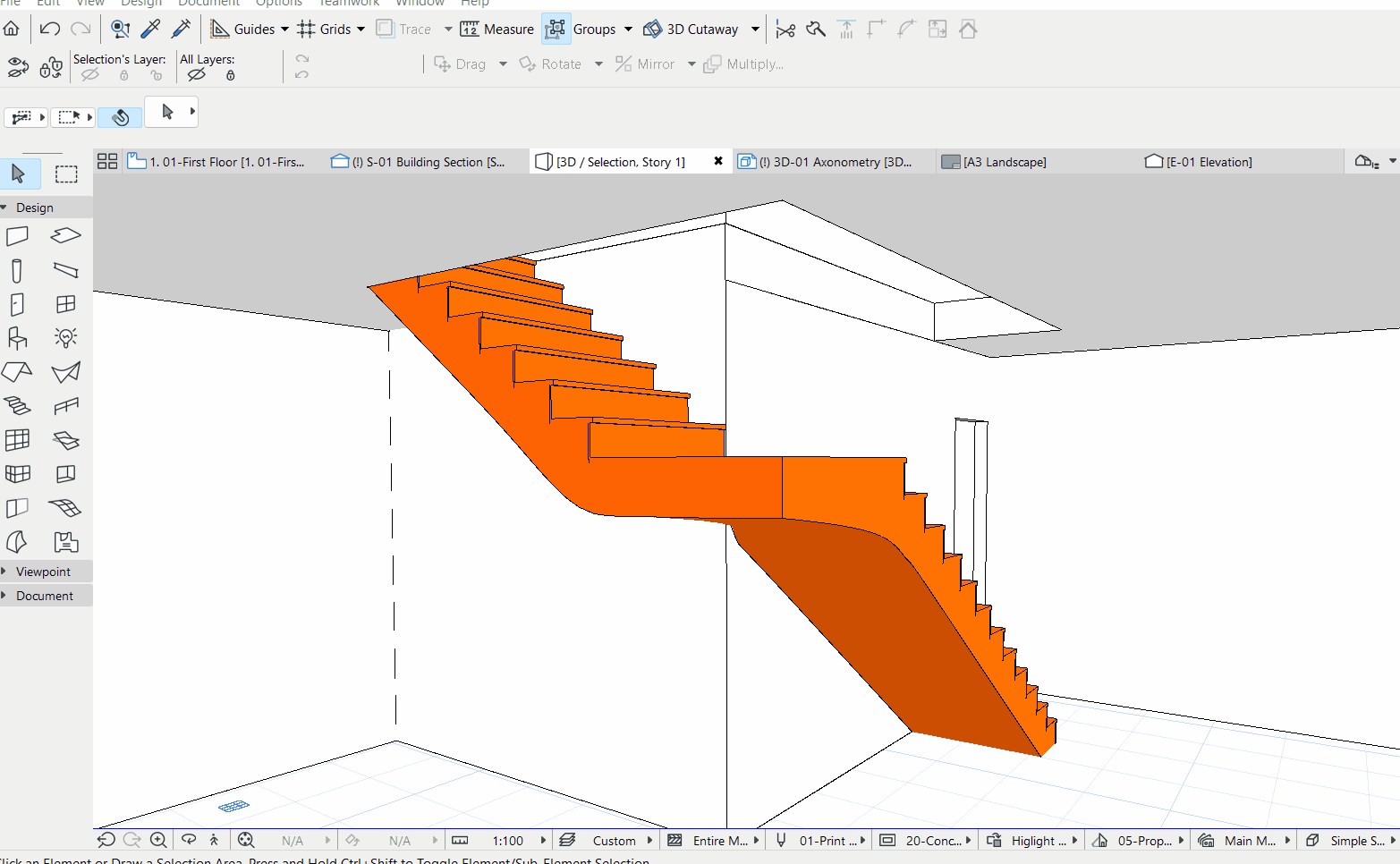

Un oggetto è stato posizionato o un nuovo elemento è stato modellato, ma nella vista 3D o in una nuova Vista l’elemento non è presente.
Soluzione
Possibili cause e passaggi utili per individuare gli elementi mancanti:

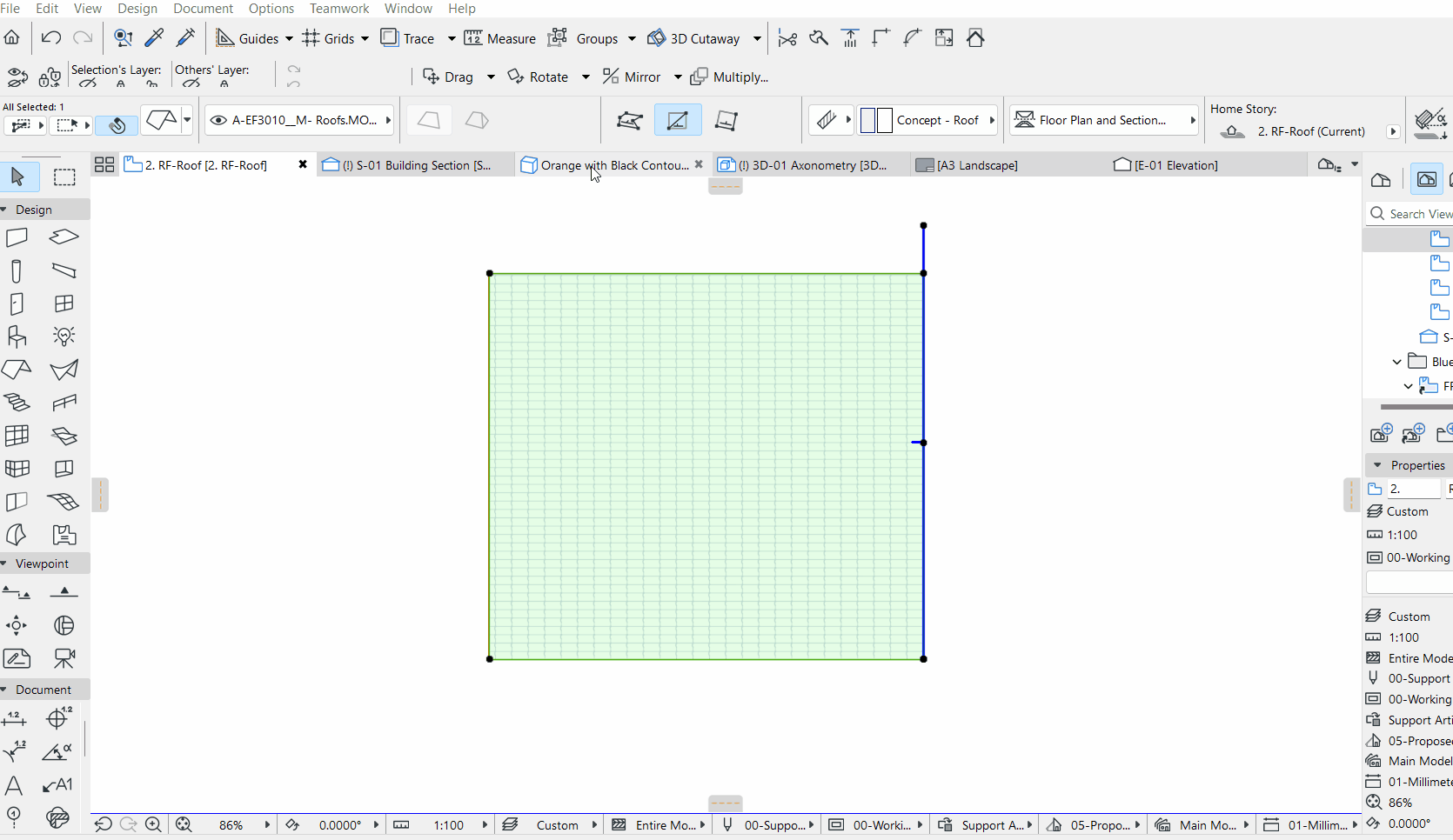

1. Lucido nascosto
Il Lucido dell’elemento risulta nascosto in alcune Combinazioni di Lucidi.
Verificare modificando il Lucido dell’elemento o cambiando la visibilità tramite le Combinazioni di Lucidi in Impostazioni Lucido, assicurandosi che siano visibili.
Archivio > Lucidi > Lucidi (Viste di Modello)...
In alternativa, modificare la Combinazione di Lucidi nella Barra delle Opzioni Veloci.
Consigli:
- Evitare Combinazioni di Lucidi impostate su Personalizzato.

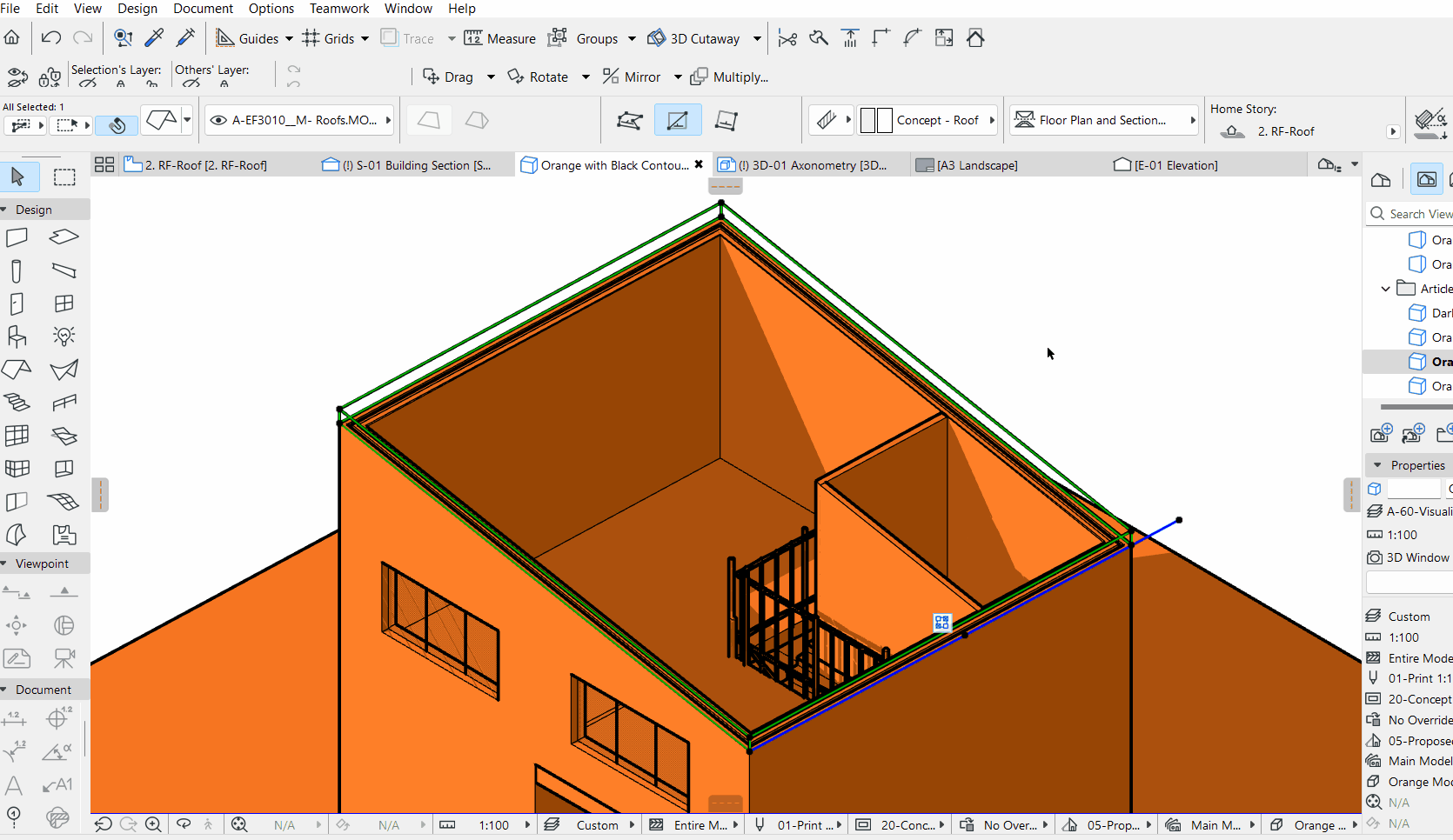

- Il Lucido degli elementi può essere impostato su Fil di Ferro.

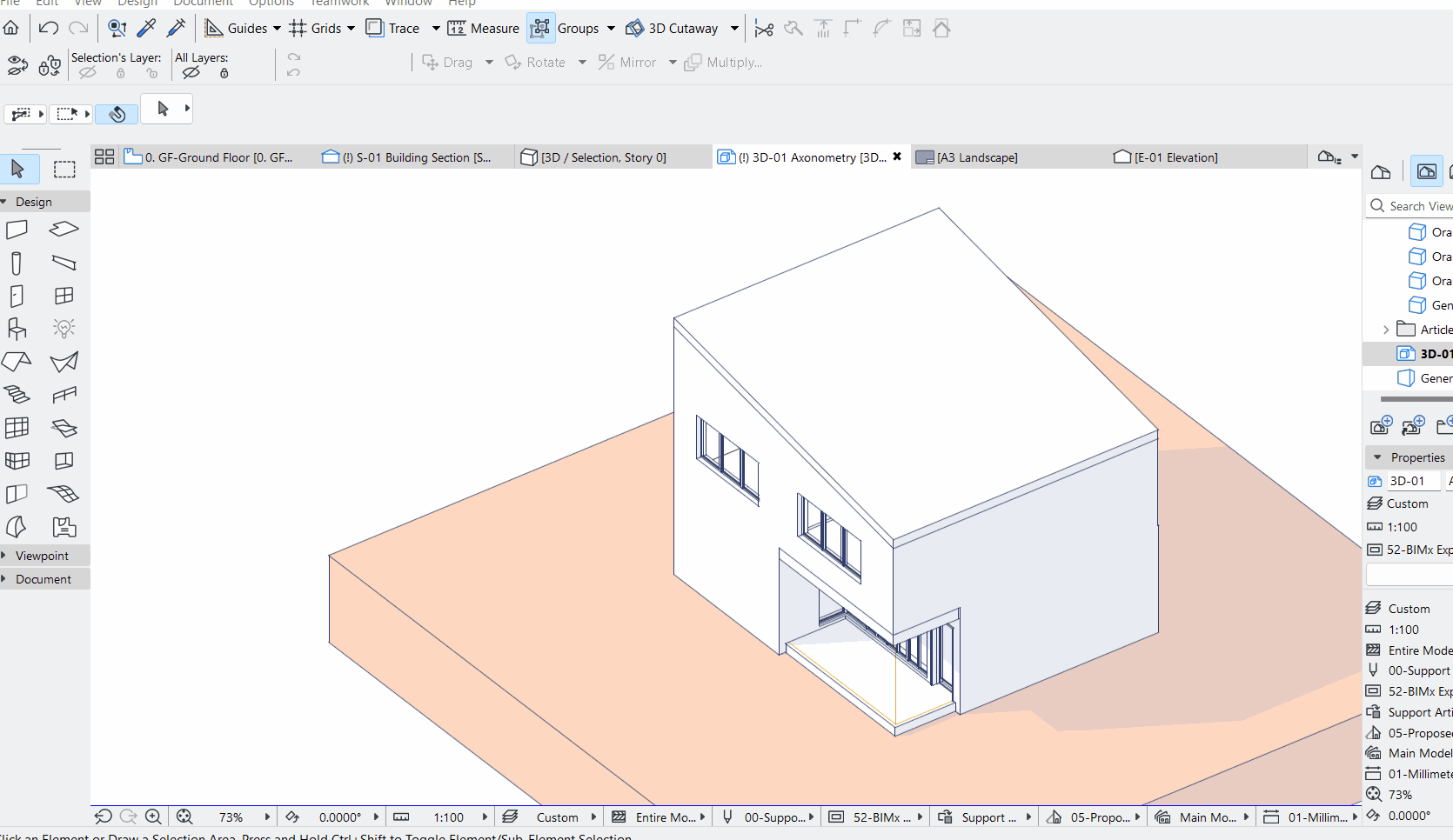

2. Elementi nascosti accidentalmente
È possibile che il comando Nascondi selezione sia stato usato in 3D.
- Visualizza > Elementi nella Vista 3D > Mostra tutto
Oppure
- Tasto destro nella Finestra 3D e Mostra tutti gli elementi.
Oppure
- Scorciatoia predefinita (Windows: Ctrl + F5, MAC: Cmd + F5).
Consiglio: Il modello potrebbe non comparire, perché al di fuori della finestra visualizzata:
Tasto destro > Autoscala per riportare il modello al centro della finestra 3D.

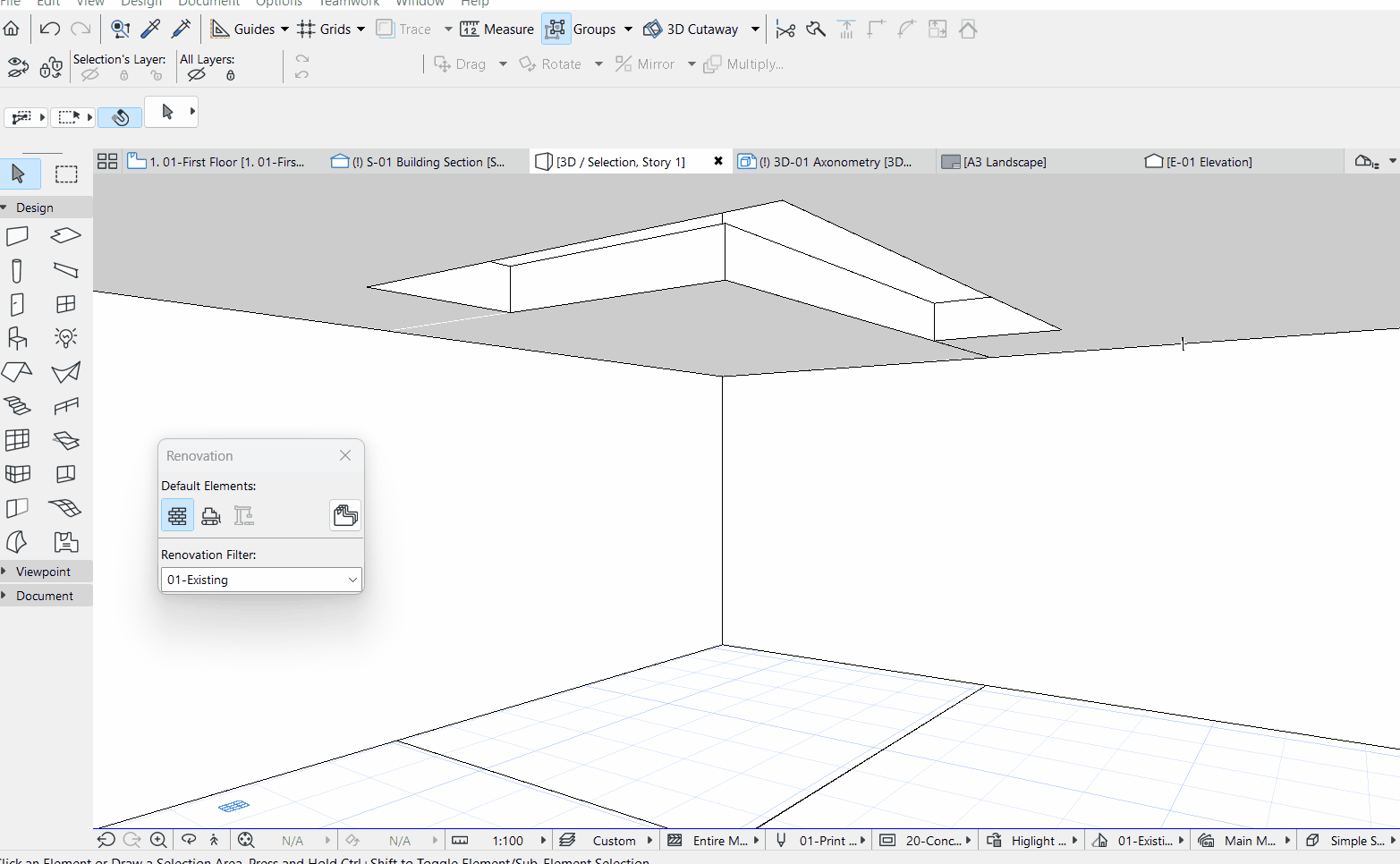

3. Filtro Ristrutturazione
In base al Filtro Ristrutturazione applicato, alcuni elementi possono essere nascosti secondo lo stato. Ad esempio in Piano Demolizione, gli elementi “Da demolire” risultano nascosti.
Modificare tramite:
A. Cambiare il Filtro Ristrutturazione tramite Barra delle Opzioni Veloci o Impostazioni Vista
Oppure
B. Modificare le Impostazioni del Filtro Ristrutturazione:
Documento > Ristrutturazione > Opzioni Filtro Ristrutturazione
Oppure
C. Modificare lo stato dell’elemento nel Pannello Ristrutturazione.
Finestre > Palette > Ristrutturazione
Consiglio: Leggi l’articolo correlato - Gli oggetti da demolire non sono visualizzati
4. Opzioni di Progettazione
L’elemento può essere stato posizionato in un’Opzione di Progettazione non visibile nella Combinazione attuale.
- Finestre > Palette > Opzioni di Progettazione per aprire la Palette
- Attivare o disattivare l’icona “occhio” sulla palette delle Opzioni di Progettazione
- Aprire il Gestore Opzione di Progettazione e attivare/disattivare la visibilità.
- Aggiornare la Combinazione Opzioni di Progettazione corrispondente.
Consiglio: Evitare Combinazioni Opzioni di Progettazione su Personalizzato.

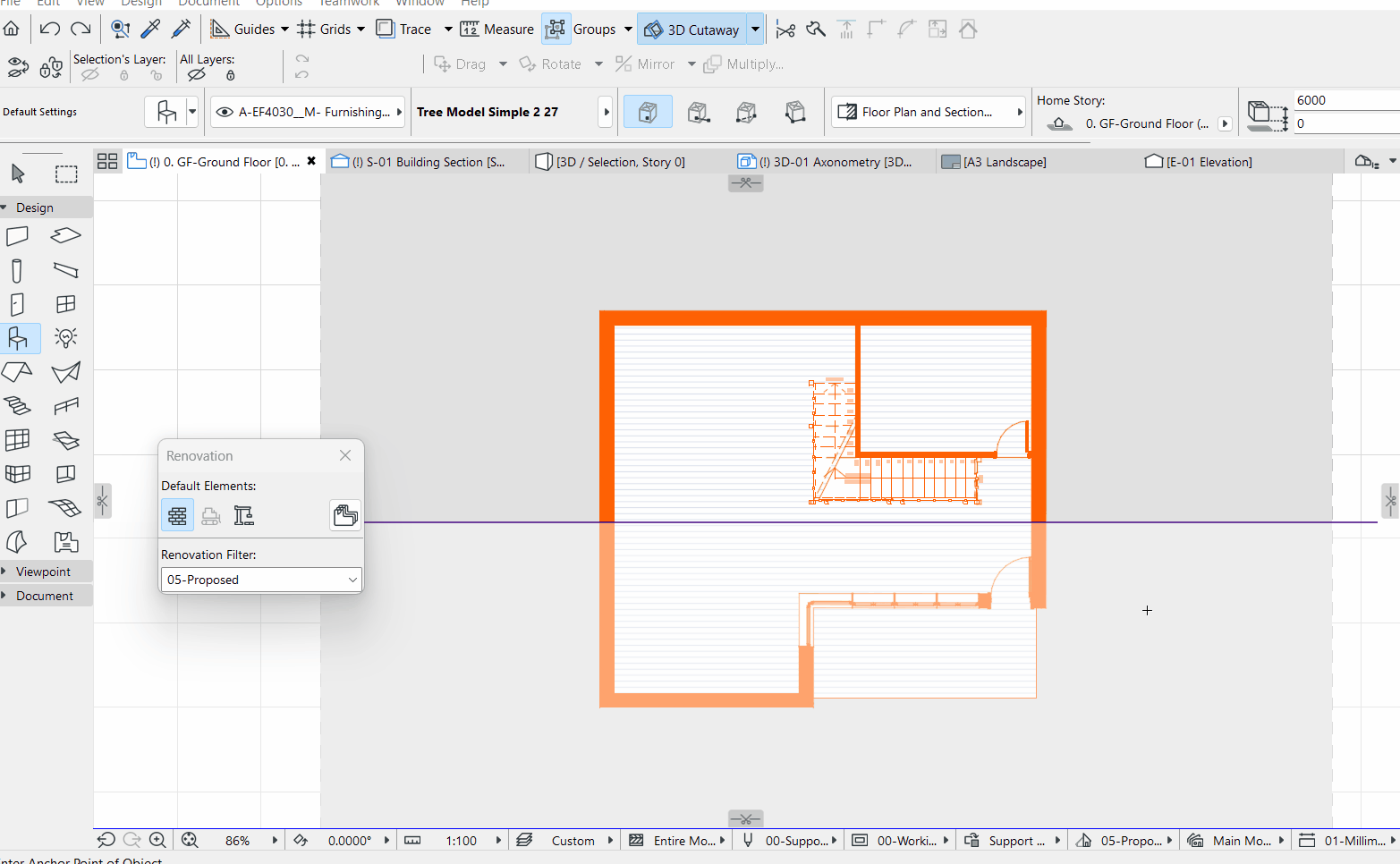

5. Piani di Taglio 3D
Un piano di taglio 3D potrebbe essere attivo e nasconde l’elemento.
Visualizza > Elementi nella Vista 3D > Piani di Taglio 3D
Se il comando risulta evidenziato, è attivo e può essere disattivato.
Consiglio: Quando il Taglio 3D è attivo, l’area nascosta appare sfumata nelle Viste Planimetriche.

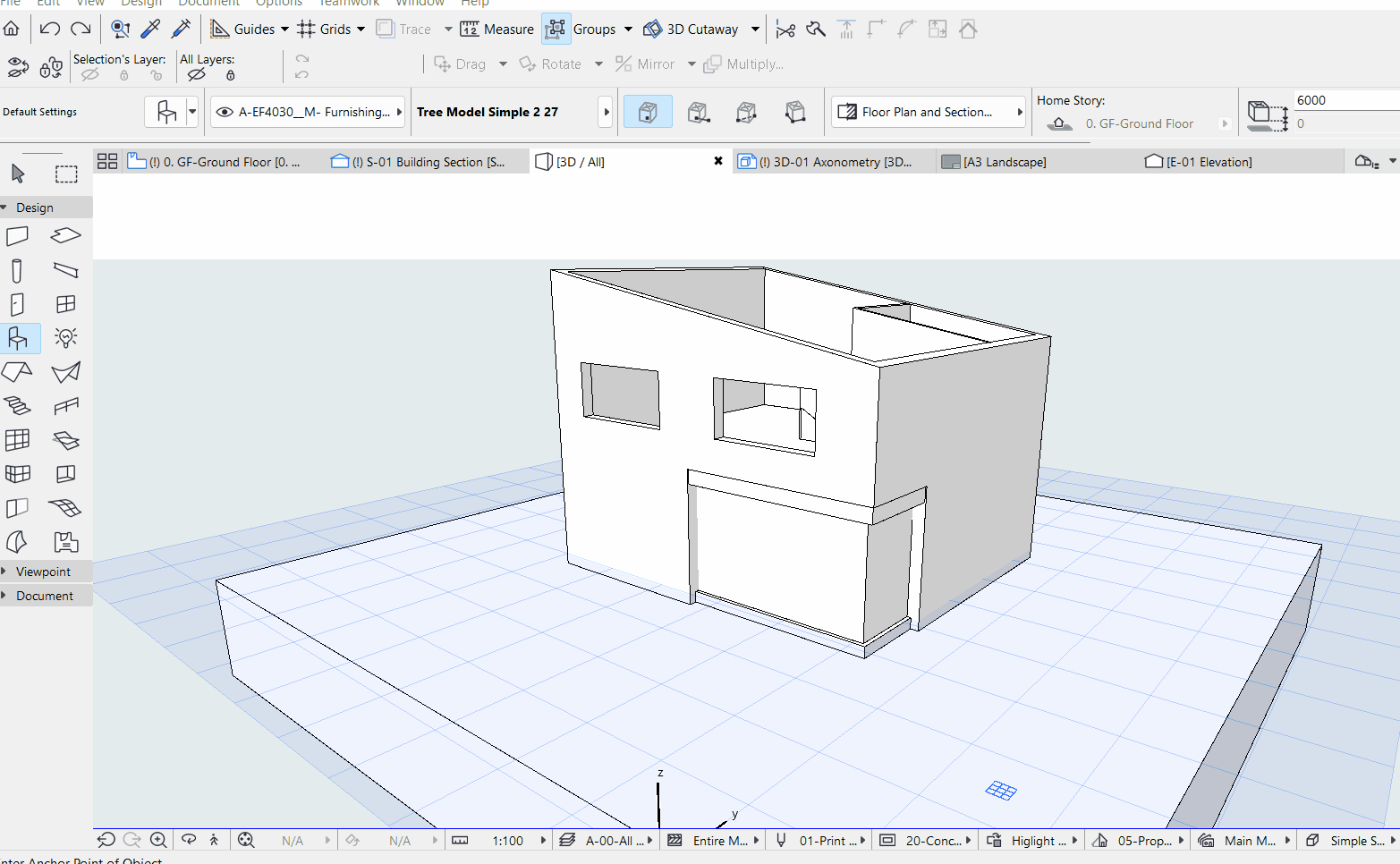

6. Opzioni di filtro 3D
La finestra 3D può filtrare alcune categorie. Controllare e modificare le impostazioni filtro 3D.
1. Visualizza > Elementi nella Vista 3D > Filtra e Taglia Elementi in 3D...
2. Nella sezione Tipi di Elemento da visualizzare nel 3D, attivare le categorie desiderate oppure cliccare Tutti i Tipi.
3. Premere OK.
Consiglio: Il range di piano nel 3D può essere modificato dalla finestra.
7. Opzioni Vista Modello
Alcuni elementi possono essere nascosti dalle Impostazioni Opzioni Visualizzazione Modello.
Documento > Vista Modello > Vista e Opzioni Modello...
Espandere la scheda categoria dell’elemento per visualizzare le impostazioni.
Esempi di Opzioni Vista Modello che possono nascondere elementi:
Maniglia Porta non visibile in 3D
Maniglie Porta/Finestra non visibili in pianta
Simboli Porta/Finestra non visibili in pianta
Timbri zone non visibili nella finestra Pianta

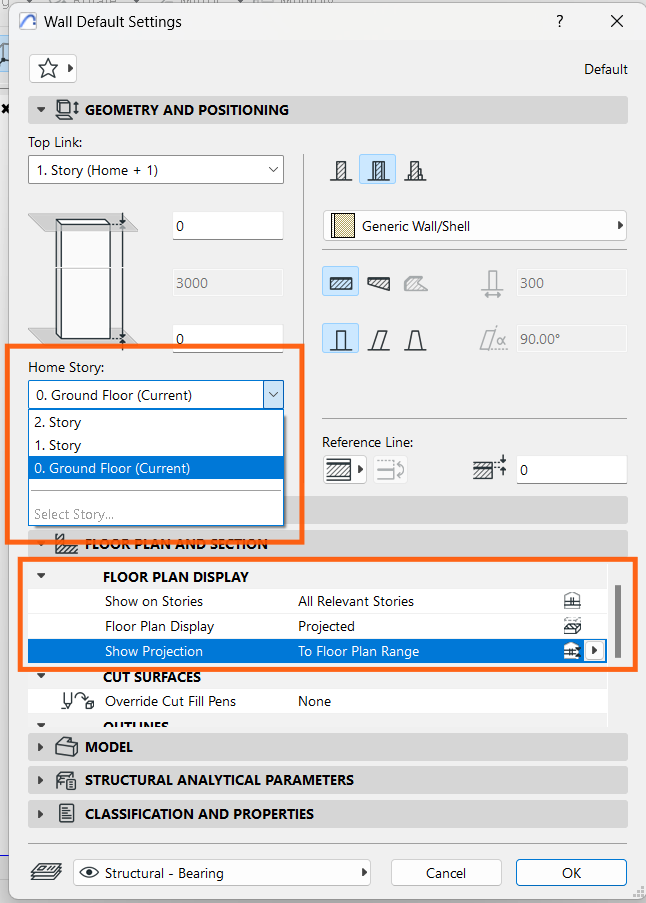

8. Impostazioni di visualizzazione in pianta
Se l’oggetto non risulta visibile in pianta ma in 3D o sezione, potrebbe dipendere dalle impostazioni di visualizzazione pianta.
1. Selezionare l'elemento nella vista dove è visibile accedere alle Impostazioni selezione mediante tasto destro (settaggi).
2. Espandere la scheda Pianta e Sezione.
3. In Visualizzazione Pianta controllare queste opzioni:
- Mostra sui piani - definisce su quali piani sarà visibile il simbolo dell’elemento.
- Visualizzazione Pianta - tipo di proiezione del simbolo.
- Mostra Proiezione - determina l'intervallo verticale per la proiezione dell’elemento in pianta.
Consiglio: L’elemento può essere collegato ad un piano errato se modellato in 3D. Verificare Piano ospite nelle Impostazioni selezione.
Oppure
Modifica > Impostazioni Elemento > Ricollega piano ospite

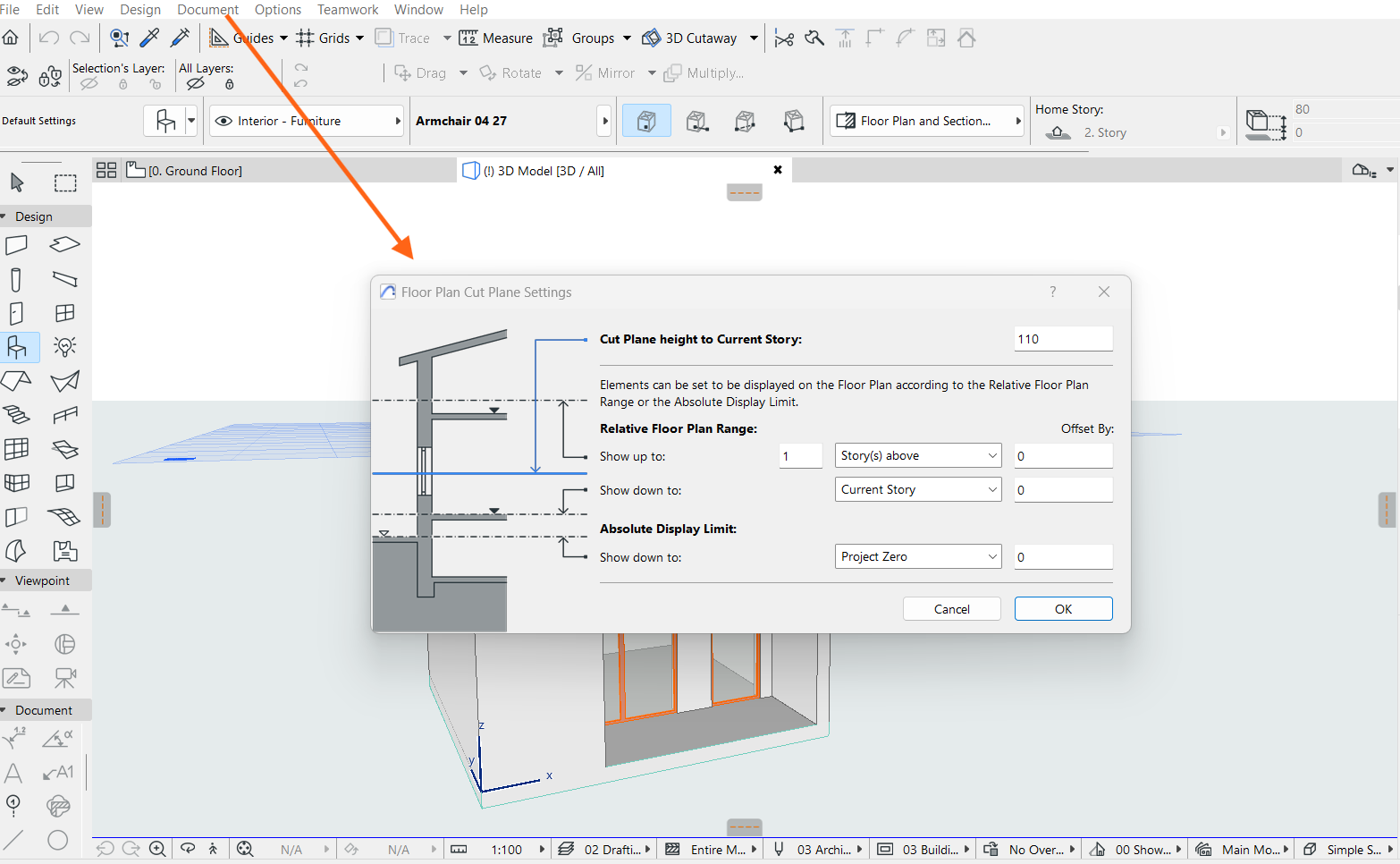

9. Impostazioni piano di taglio pianta
L’elemento potrebbe essere fuori dal range del Piano di Taglio Pianta.
Documento > Piano di Taglio Pianta...

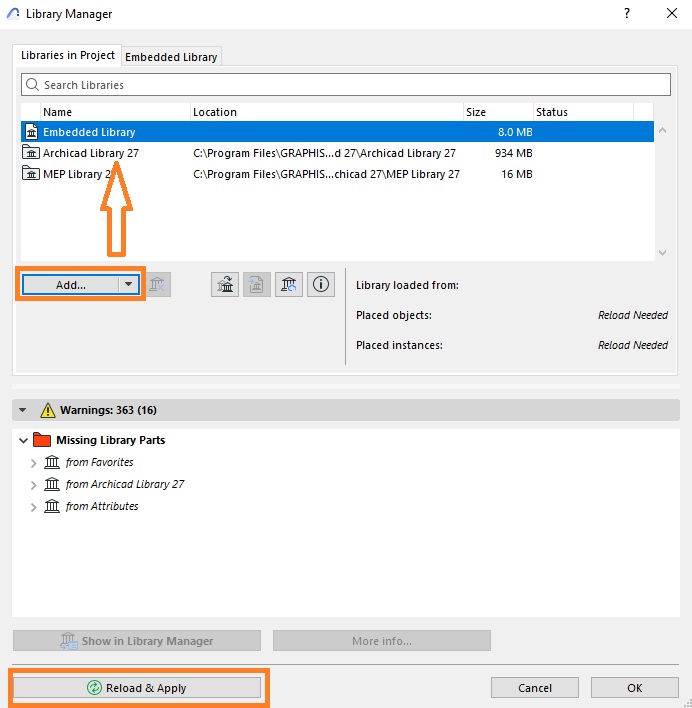

10. Librerie mancanti
Se invece dell’oggetto viene visulizzato con punto nero, o si aprono progetti dove finestre/porte e arredi vengono visualizzati come punti neri, la causa è una Libreria mancante.
- Archivio > Libreria e Oggetti > Gestore della Libreria
- Cliccare su Aggiungi e selezionare il pacchetto/cartella/.lcf della libreria.
- Usare il pulsante Ricarica & Applica.
Ulteriori dettagli nell’articolo: Punti neri invece di oggetti libreria
Consigli Utili
Ancora in difficoltà? Questi articoli correlati possono aiutare:
Linee quota mancanti nel layout
Quote mancanti cambiando la visualizzazione struttura parziale
Elementi Griglia mancanti in 3D
Guarda questo video per una dimostrazione visiva delle soluzioni descritte:
Serve aiuto?
Consulta altri contenuti sul Sito di Supporto, Community Graphisoft, oppure sul Portale Graphisoft Learn. Puoi anche contattare l’Assistenza Tecnica per ulteriore supporto.
