Descrizione:
Ho progettato la pianta di una casa residenziale. Per migliorarne l'aspetto visivo, vorrei aggiungere delle ombre. Come posso ottenere questo risultato?
Soluzione
È possibile creare piante con ombre in Archicad utilizzando il Documenti 3D.

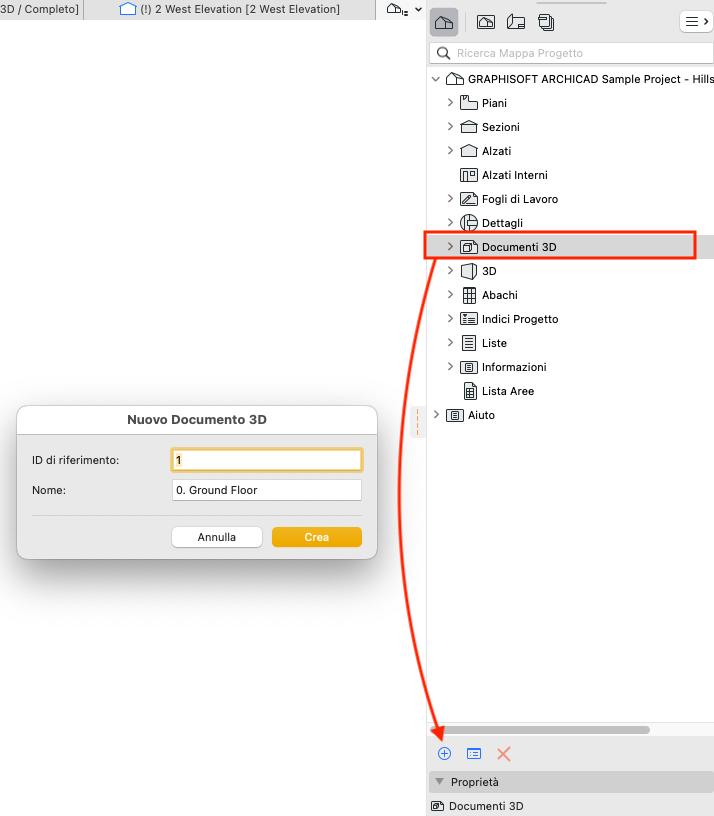

Per farlo, nel Navigatore, seleziona Documenti 3D e fai clic sul pulsante “Nuovo Punto di Vista” (+).

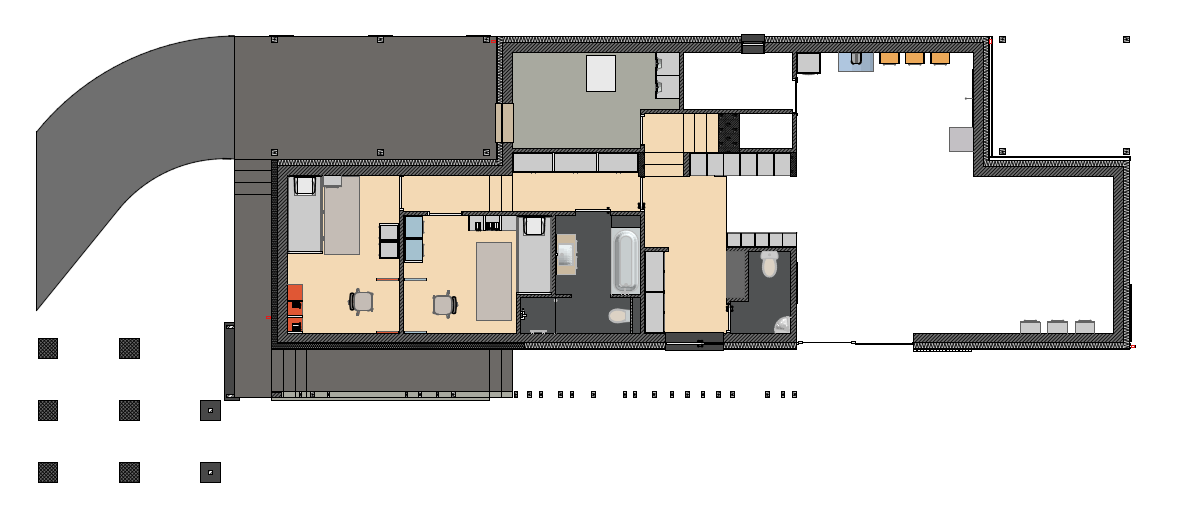

- Apri il Documento 3D.

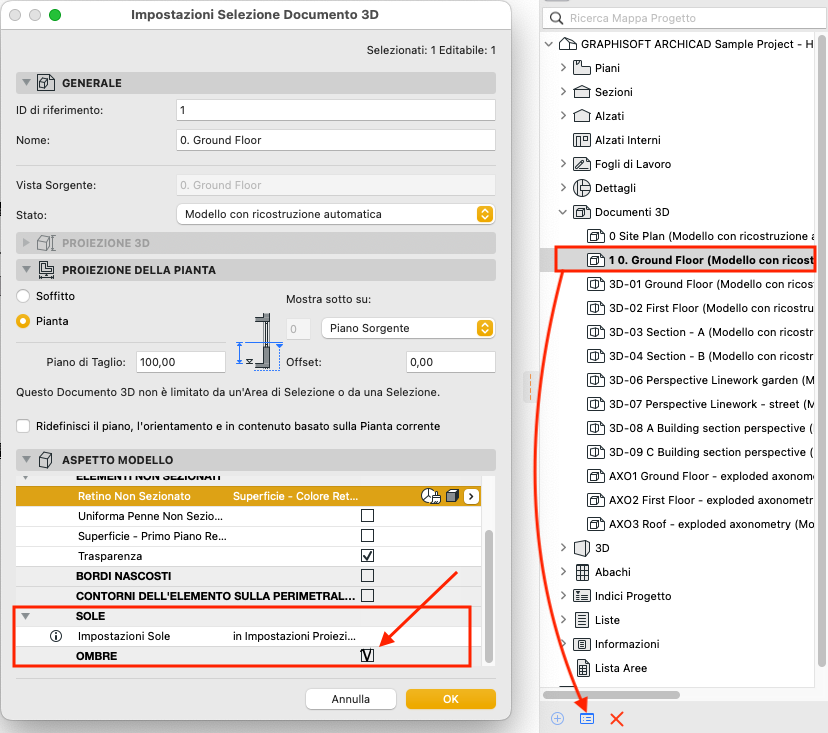

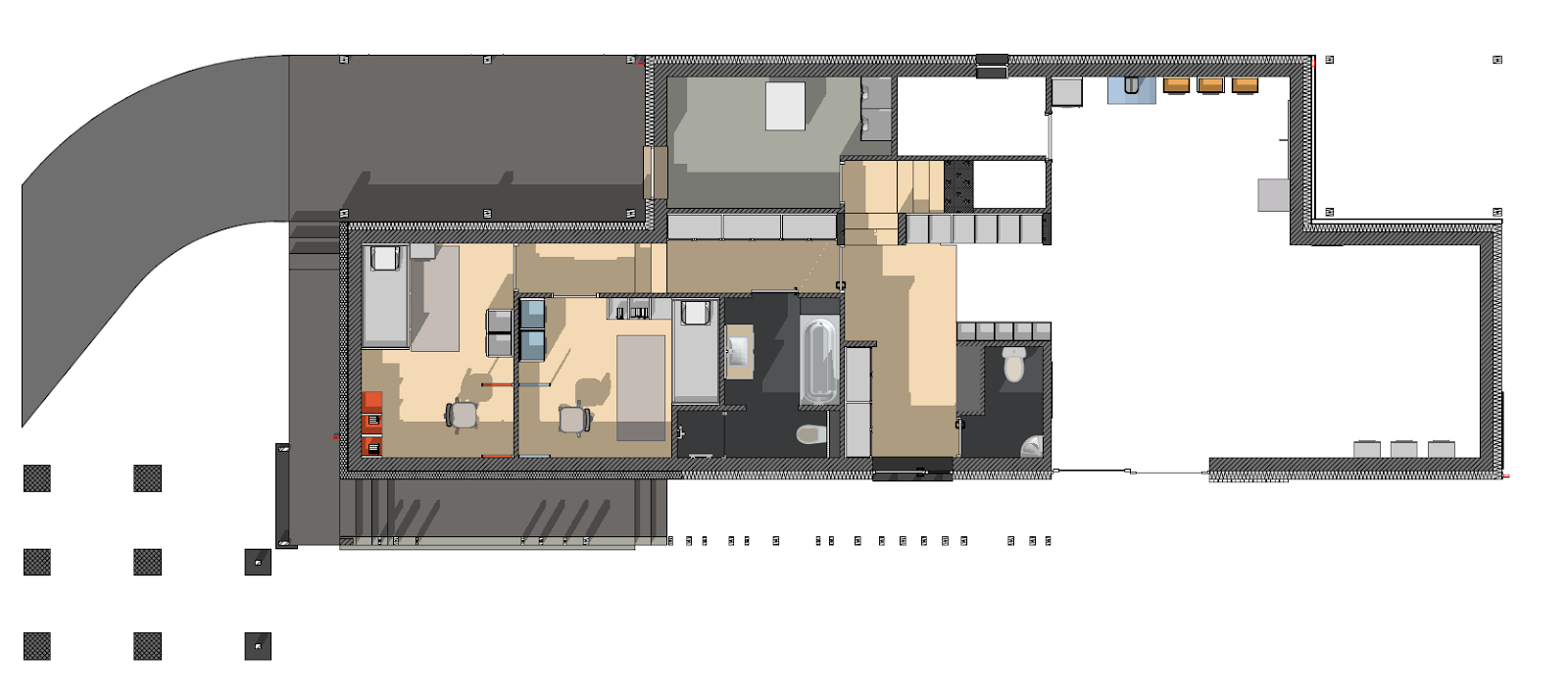

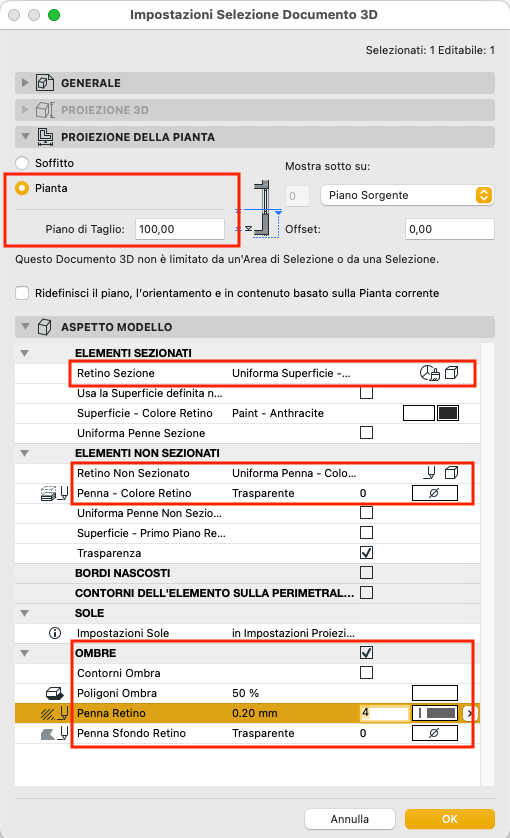

Vai alle Impostazioni Documento 3D. Nella scheda Aspetto Modello, assicurati di attivare Ombre
Per migliorare ulteriormente la vista, sono disponibili impostazioni aggiuntive modificabili.
- Proiezione della pianta – seleziona l'altezza desiderata del Piano di Taglio della pianta.
- Nella sezione Aspetto Modello, sotto Elementi sezionati, seleziona “Uniforma Superficie - Colore Retino, Non-ombreggiato.”
- Nella sezione Elementi non sezionati, imposta il valore di Retino Non Sezionato su “Uniforma Penna - Colore Retino, Non-ombreggiato”. Imposta il valore di Penna - Colore Retino su “0” o Trasparente.
- Nella scheda Ombre, modifica il valore del poligono Ombra su 50% e la Penna Retino su Nero o Grigio scuro. Assicurati che la Penna Sfondo Retino sia impostata su “0” o Trasparente.

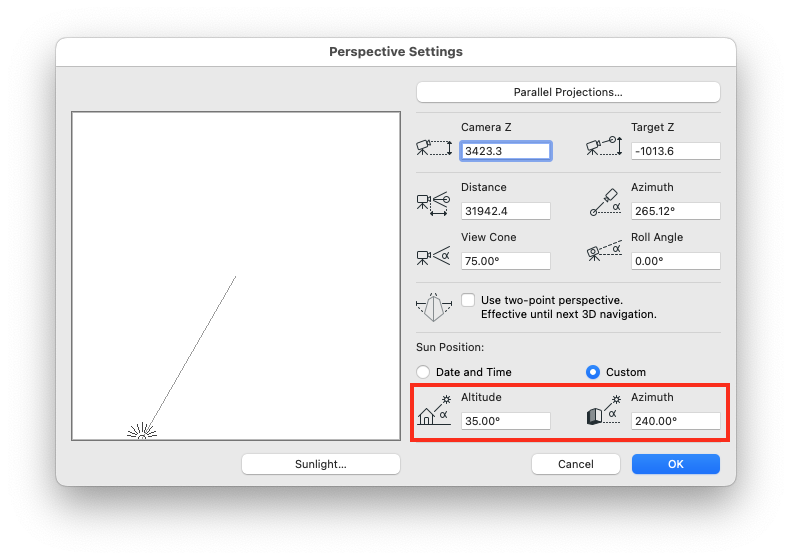

- Clicca su OK al termine. Se non sei soddisfatto dell’orientamento delle ombre, puoi modificare questa opzione nelle impostazioni di proiezione 3D. Vai su Visualizza > Opzioni Vista 3D > Impostazioni Proiezione 3D. Cambia i valori di “Altitudine” e “Azimut” secondo le tue preferenze.
- Dopo aver impostato la posizione del Sole, vai su Documento 3D > clic destro e seleziona “Ridefinisci Documento 3D basato sulla finestra di pianta corrente”.

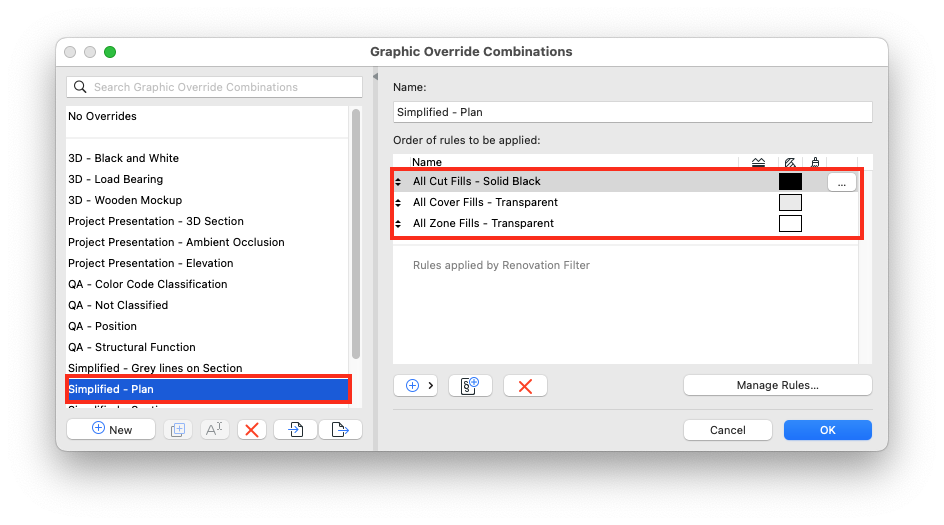

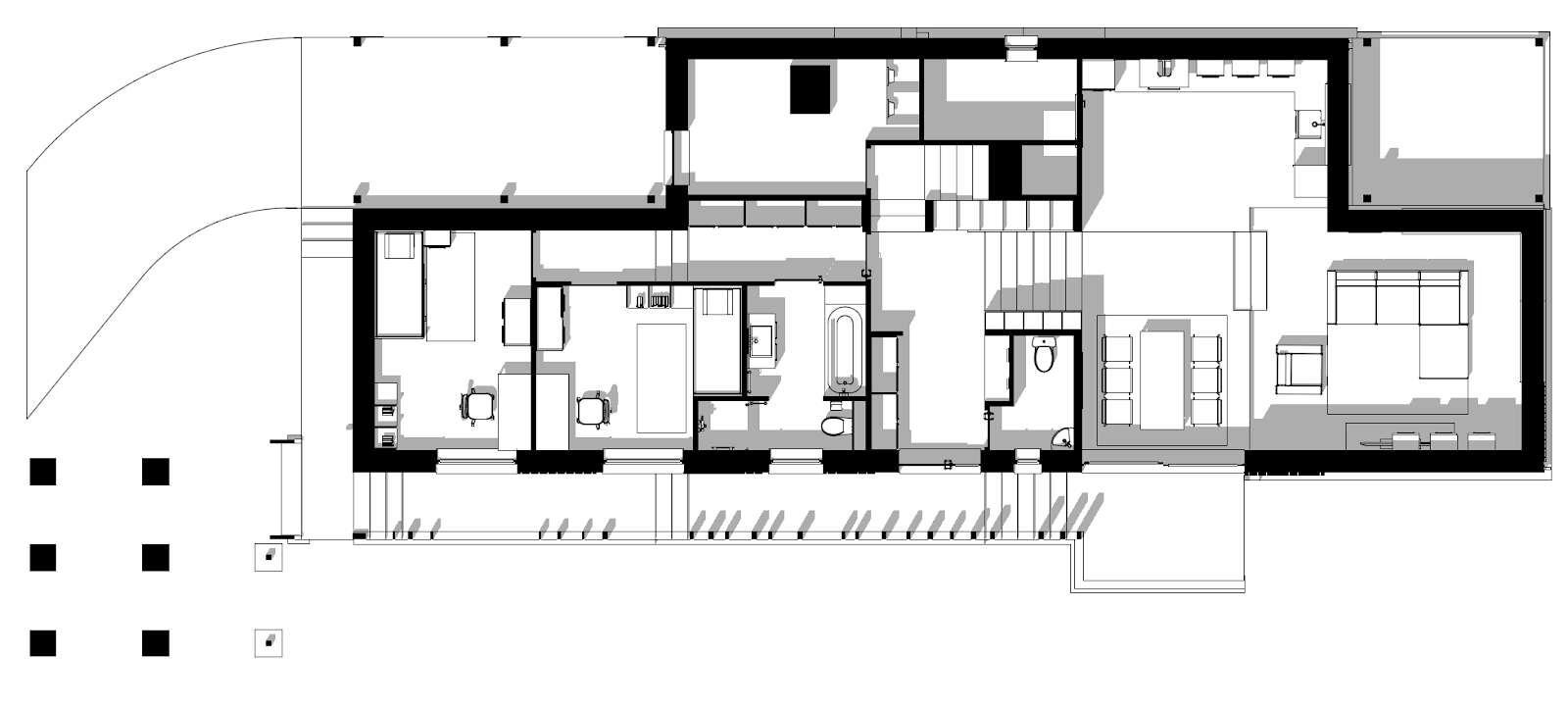

- Applica una Sovrascrittura Grafica per cambiare i riempimenti tagliati in “Nero”. Puoi utilizzare la combinazione “Pianta Semplificata” a questo scopo.
- Assicurati di salvare il Documento 3D come una Vista.

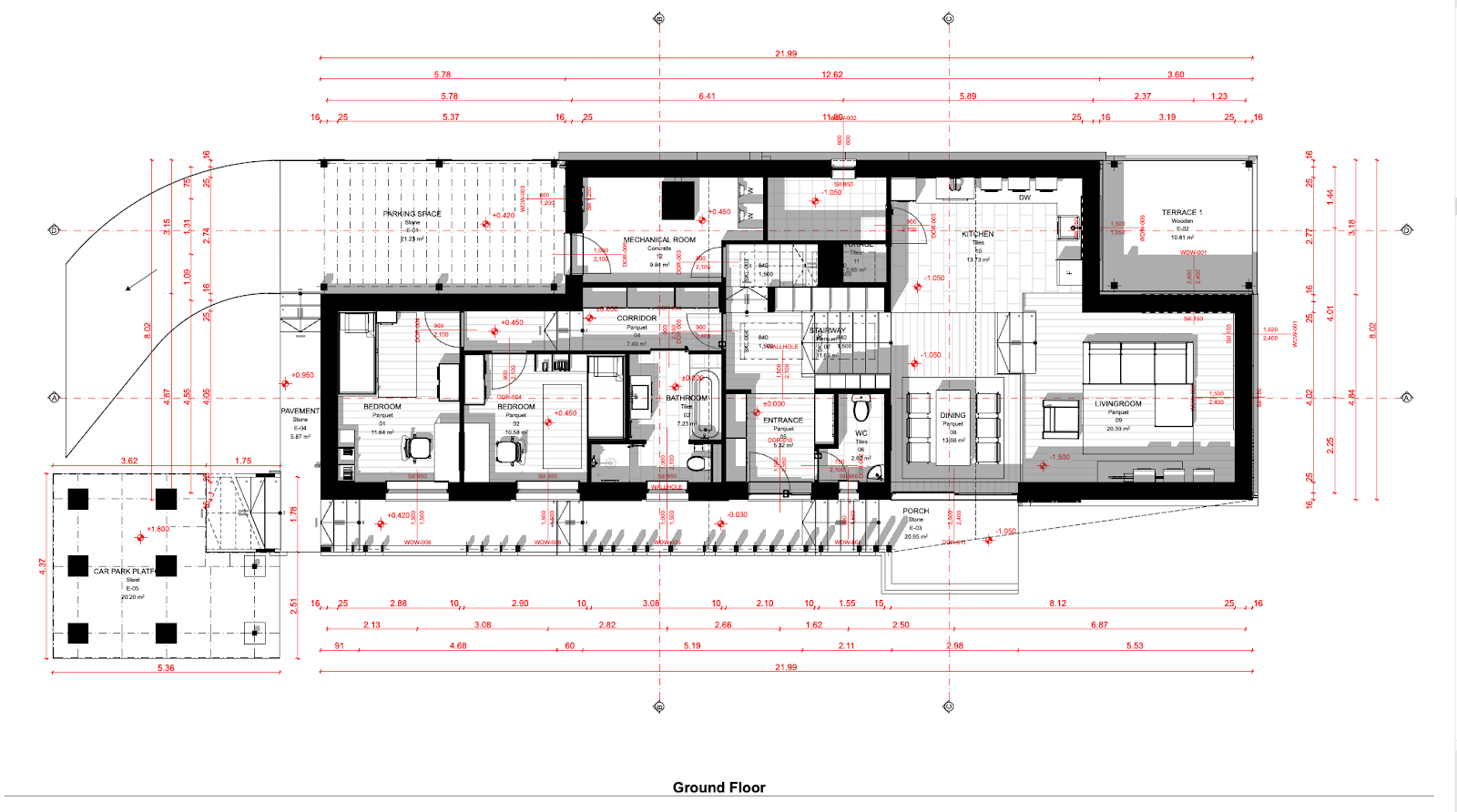

Puoi aggiungere annotazioni, come etichette e quote, direttamente sul Documento 3D.
Seguendo questi passaggi, puoi incorporare efficacemente l'effetto ombra nelle tue piante, migliorandone notevolmente l'impatto visivo. La combinazione di Documenti 3D, con regolazioni precise delle ombre e le sovrascritture grafiche appropriate, consente una presentazione professionale e accurata del tuo progetto. Che si tratti di presentazioni ai clienti o revisioni interne, aggiungere le ombre conferirà profondità e realismo alle tue planimetrie, rendendole più coinvolgenti ed efficaci.
