Descrizione del problema
Un file DWG o DXF 3D esportato da Archicad non viene esportato correttamente o viene esportato senza dati 3D. Il file DWG 3D risultante viene visualizzato solo in 2D.
Soluzione
1. Controllare il DWG esportato in un visualizzatore DWG:
- Non aprire il file DWG in Archicad per verificarlo, poiché Archicad converte il DWG all'importazione, il che può portare a una verifica errata.
- Sono disponibili gratuitamente su internet visualizzatori DWG da scaricare.
- Il disegno viene visualizzato correttamente come modello 3D nel visualizzatore? In tal caso, il problema è probabilmente nel processo di importazione.
- Se il disegno viene mostrato anche come 2D nel visualizzatore, procedere alla soluzione 2.
2. Il DWG/DXF è stato esportato dalla finestra 3D?
- I dati 3D saranno inclusi nell'esportazione DWG/DXF solo se l'esportazione viene effettuata direttamente dalla finestra 3D.
- Assicurarsi che il contenuto 3D desiderato sia visibile nella finestra 3D.

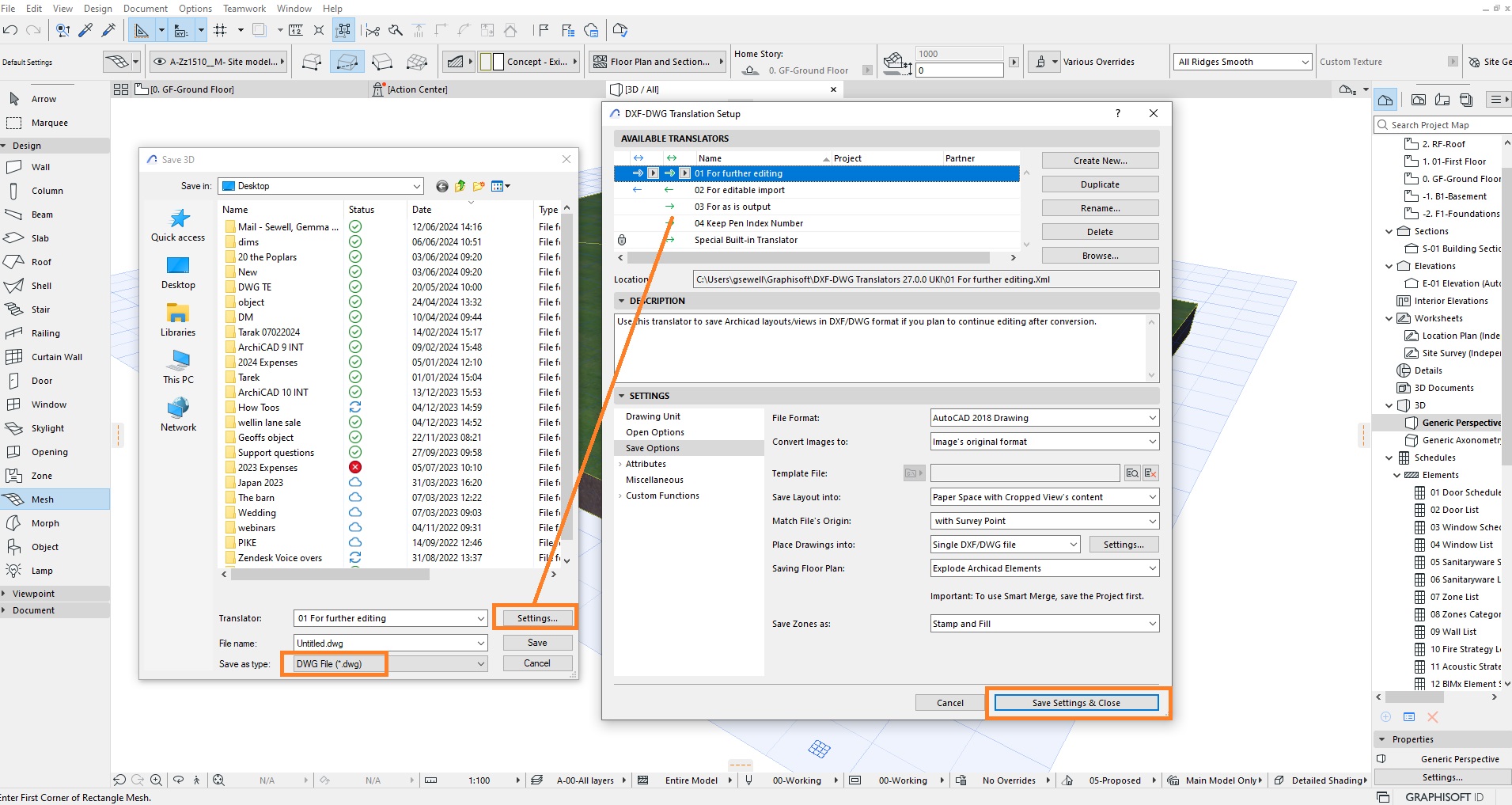

- Andare su File > Salva con nome
- Nella finestra di dialogo Salva 3D come, selezionare il formato, come DWG, e scegliere un traduttore.
- Fare clic sul pulsante Salva per creare il file DWG/DXF 3D.
