Descrizione del problema

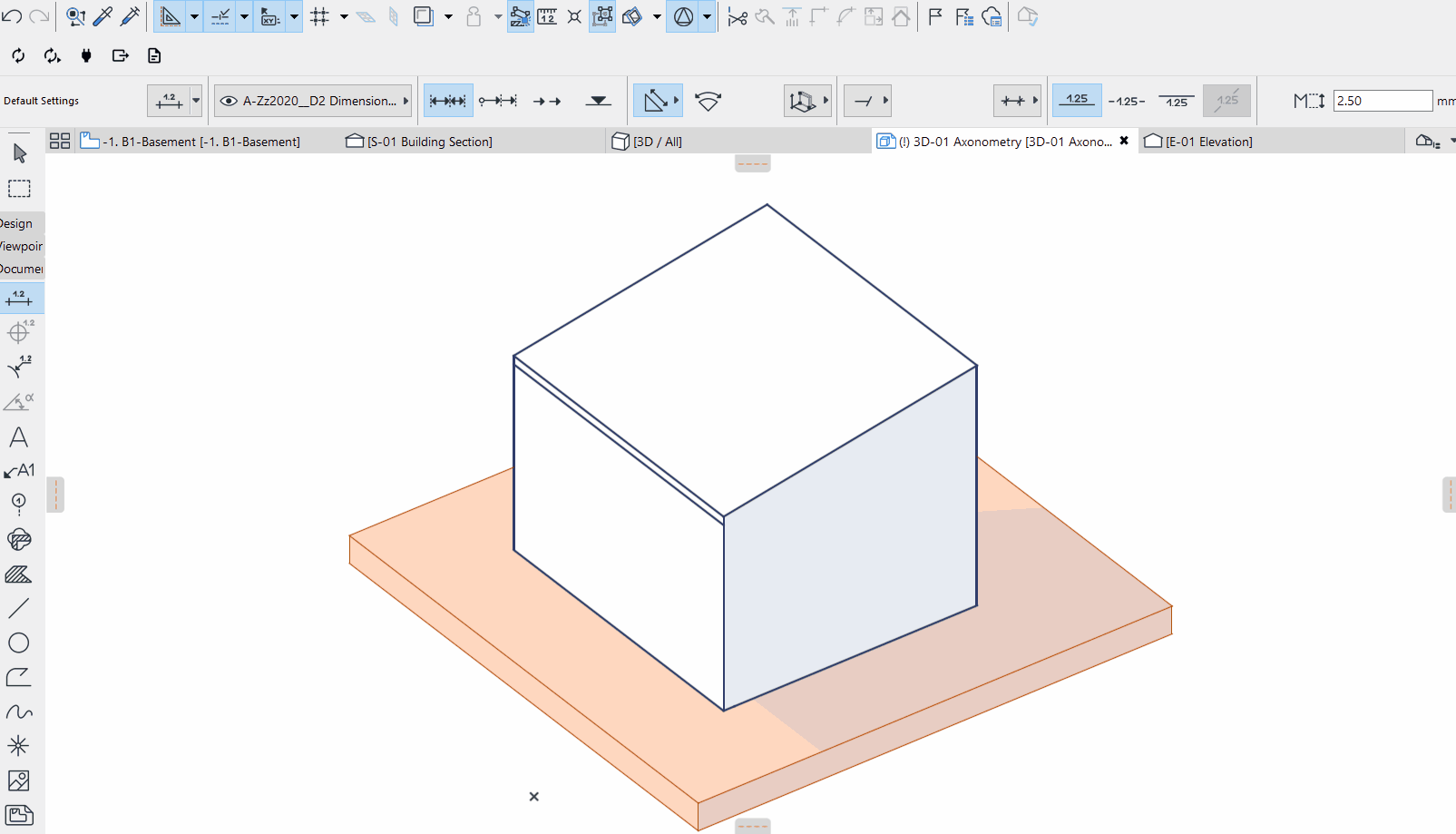

Hai generato un documento 3D utilizzando una vista assonometrica in Archicad e ora desideri includere annotazioni. Tuttavia, riscontri difficoltà nell'aggiungere linee di quota ai bordi diagonali.
Soluzione
Ecco alcune possibili soluzioni a questo problema:

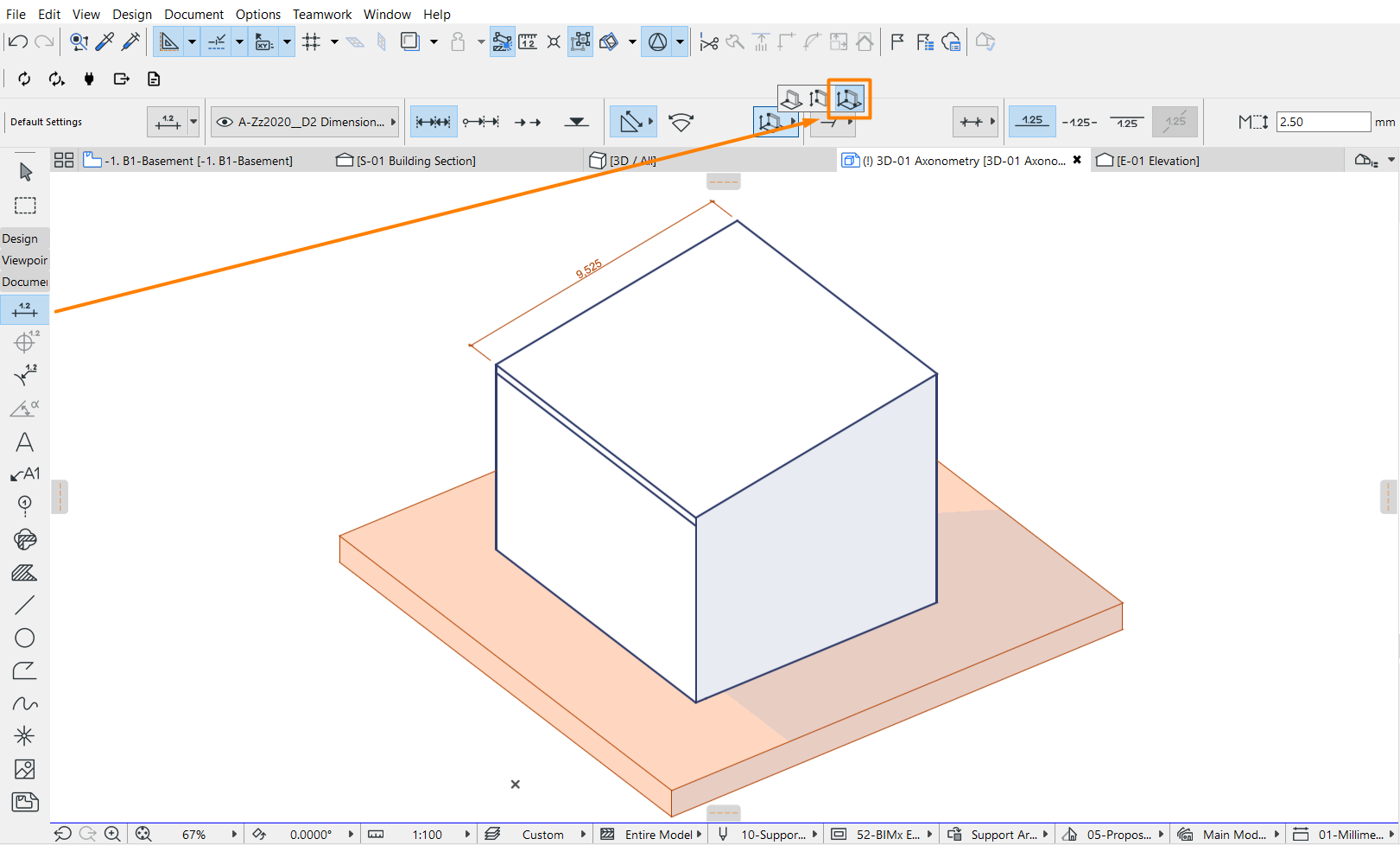

Modifica le impostazioni del Metodo di Geometria dello strumento Quota.
- Imposta Metodo di Geometria su Qualsiasi Direzione: Questo ti permetterà di creare linee di quota in qualsiasi direzione, non solo lungo gli assi X, Y o Z.
- Imposta Metodo di Geometria su Qualsiasi Piano: Questa impostazione consente di aggiungere quote lungo qualsiasi piano, offrendo maggiore flessibilità nel quotare oggetti 3D complessi.
Seleziona il piano corretto durante la creazione della linea di quota.
Se non riesci ancora a creare linee di quota diagonali dopo aver modificato le impostazioni dello strumento quota, assicurati di seguire questa procedura:
Fai clic sui nodi delle distanze che desideri misurare.
Passa il mouse sopra la faccia dell'oggetto che vuoi misurare e fai clic su di essa, poiché ciò stabilirà il piano su cui posizionare la linea di quota.
Dopo questo, sposta il mouse per vedere un'anteprima della linea di quota.
Fai un altro clic per posizionare la linea di quota nella posizione desiderata
