Descrizione del problema
Importazione file RVT: i blocchi vengono importati con geometria e parametri precisi (come contenuto non modificabile), utili per coordinamento e consultazione del modello.
Soluzione
Utilizzare questo flusso di lavoro per importare elementi 3D dai file Revit RVT, posizionandoli come Collegamento in Archicad. Gli oggetti GDL generati mantengono le geometrie esatte e le proprietà, incluse le colorazioni reali delle superfici degli elementi importati.
1. Dal menu Archivio > Contenuto Esterno > Posiziona Collegamento.

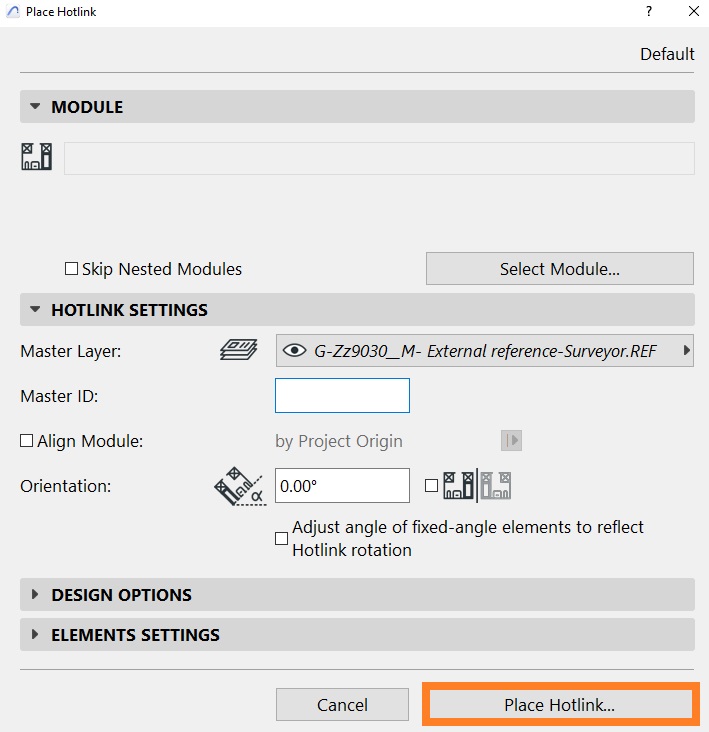

2. Nella finestra di dialogo selezionare Posiziona Collegamento

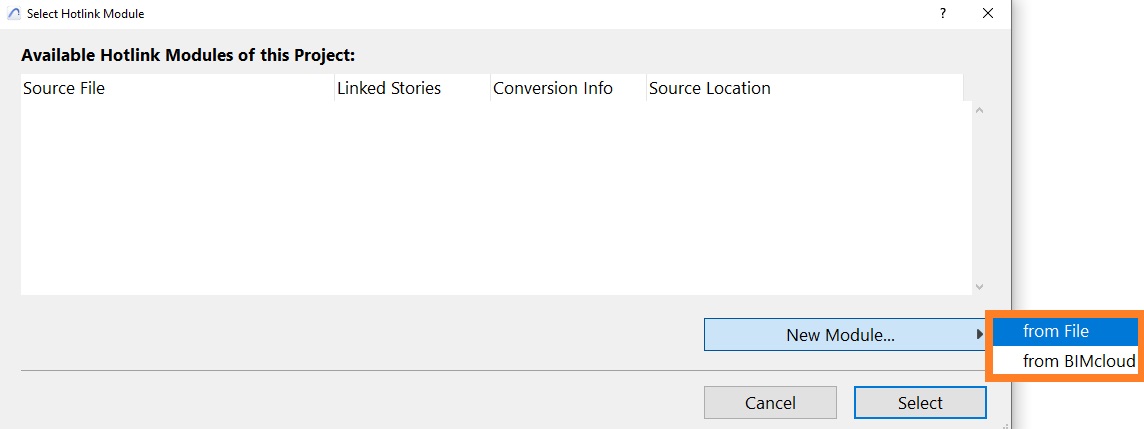

3. Dal pulsante Nuovo Modulo, cliccare Da File.

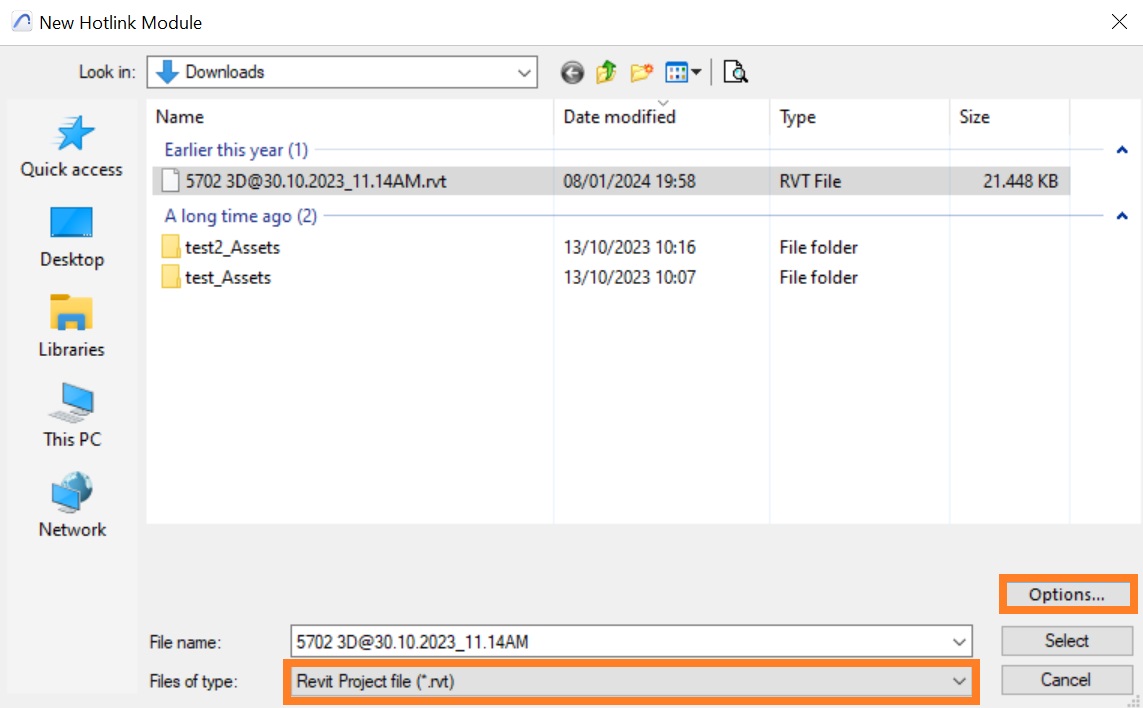

4. Cercare tra i 'Tipi di file' un file di tipo RVT.
5. Fare clic su Opzioni...

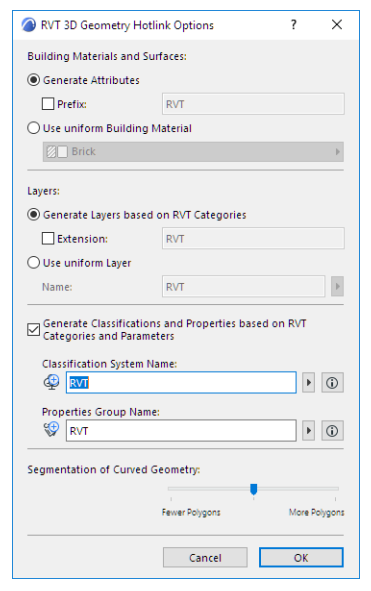

6. Personalizzare le opzioni di importazione e confermare con OK
Materiali da Costruzione e Superfici
Scegliere una tra le due opzioni disponibili per gestire i materiali e le superfici importate da Revit.
Lucidi
Selezionare come creare i Lucidi per gli oggetti provenienti da Revit.
Classificazioni e Proprietà
Abilitare la casella se si vogliono generare Classificazioni e Proprietà basate sulle categorie e parametri RVT.

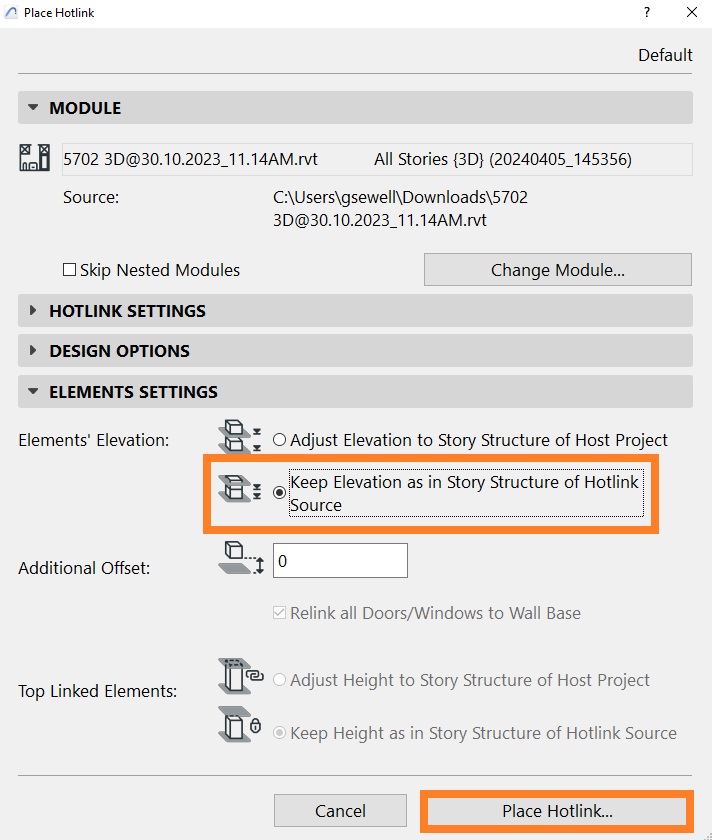

Nella finestra Posiziona Collegamento, nella sezione Impostazioni Elementi scegliere l'opzione Conserva l'elevazione come nella struttura dei piani del Collegamento Sorgente per evitare che il modello importato risulti disgregato quando viene inserito in una diversa struttura di piani.
7. Fare clic su Posiziona Collegamento.
– Gli elementi della vista 3D importata da Revit vengono convertiti in Oggetti GDL nel progetto Archicad.
– Gli oggetti sono inseriti nella Libreria Incorporata del progetto.
SUGGERIMENTO: Per visualizzare il file RVT isolatamente, collegare il file in un progetto Archicad vuoto.
