Descrizione del problema

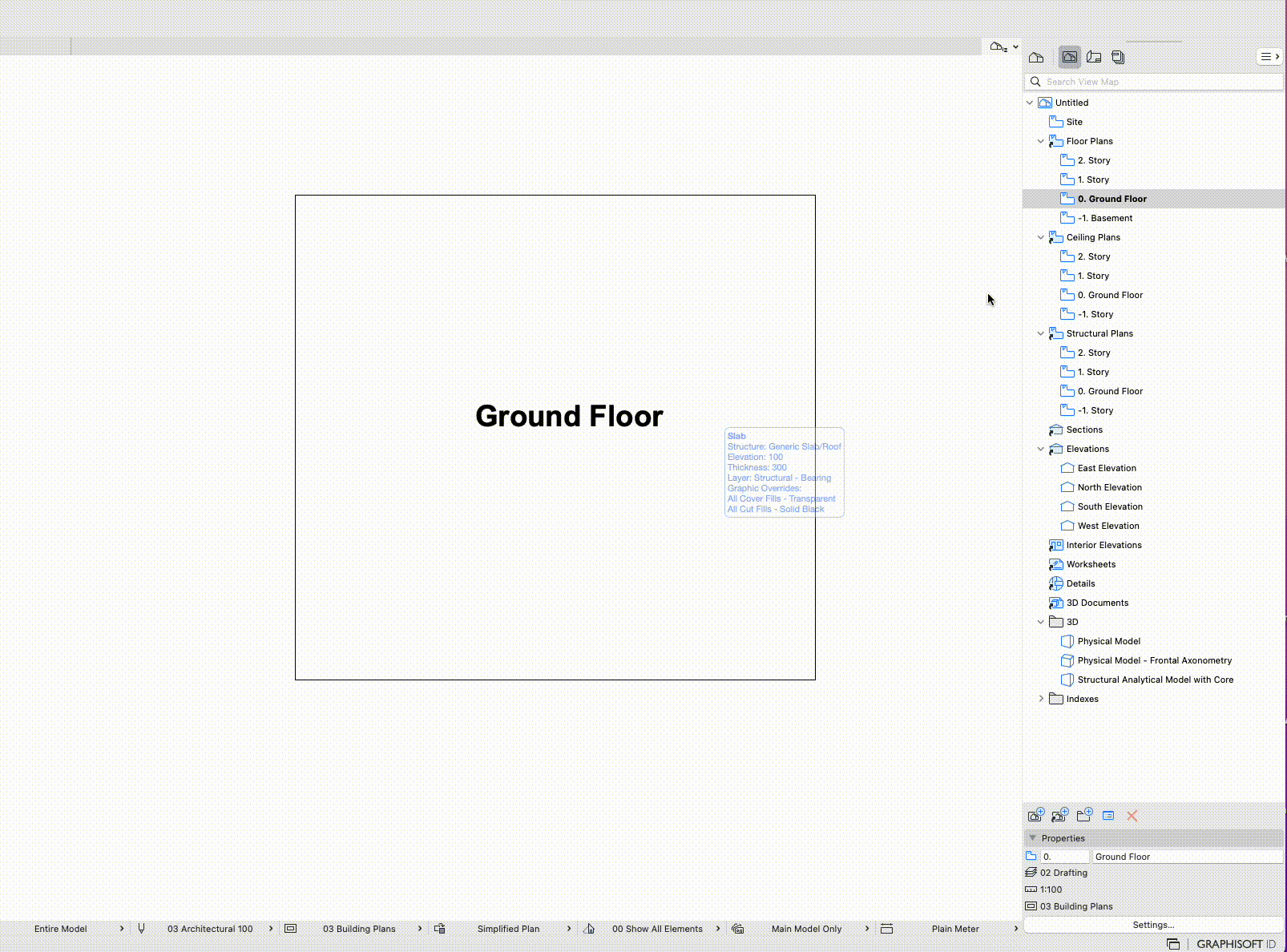

È una situazione comune voler mostrare un solaio, una mesh o un oggetto in una vista diversa dal suo piano ospite. Possiamo modificarne la visibilità per piano nelle impostazioni corrispondenti dell’elemento, ma se vogliamo cambiare l’aspetto delle sue linee nelle planimetrie in modo che siano tratteggiate o continue a seconda del piano in cui ci troviamo, dobbiamo modificare alcune preferenze di progetto.
Soluzione
Per impostazione predefinita, i solai visualizzati sopra il loro piano ospite sono mostrati con un tipo di linea tratteggiata. È possibile modificare questo tipo di linea tramite le preferenze Compatibilità.

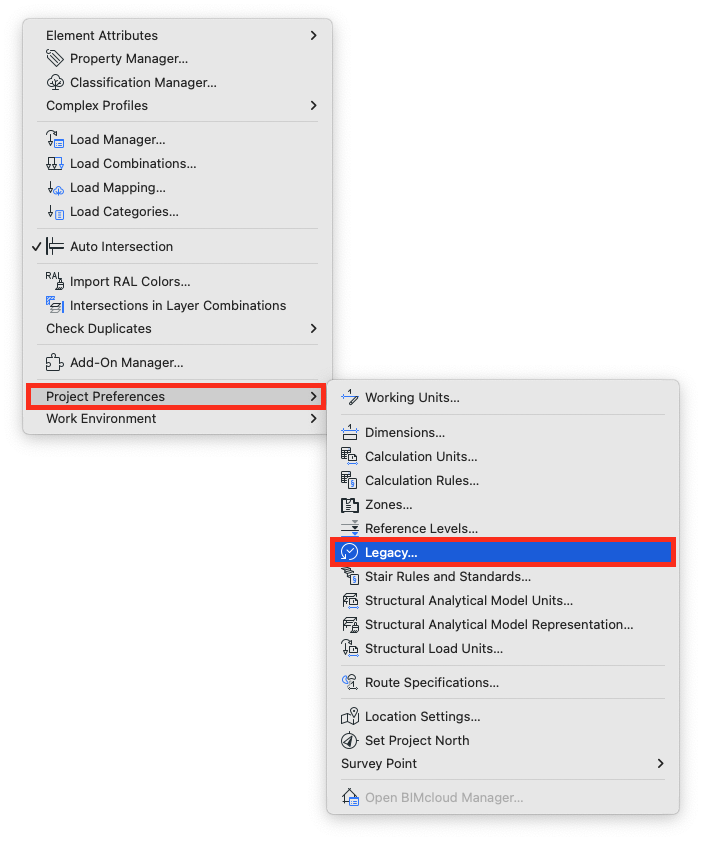

- Vai su Opzioni > Preferenze Progetto > Compatibilità

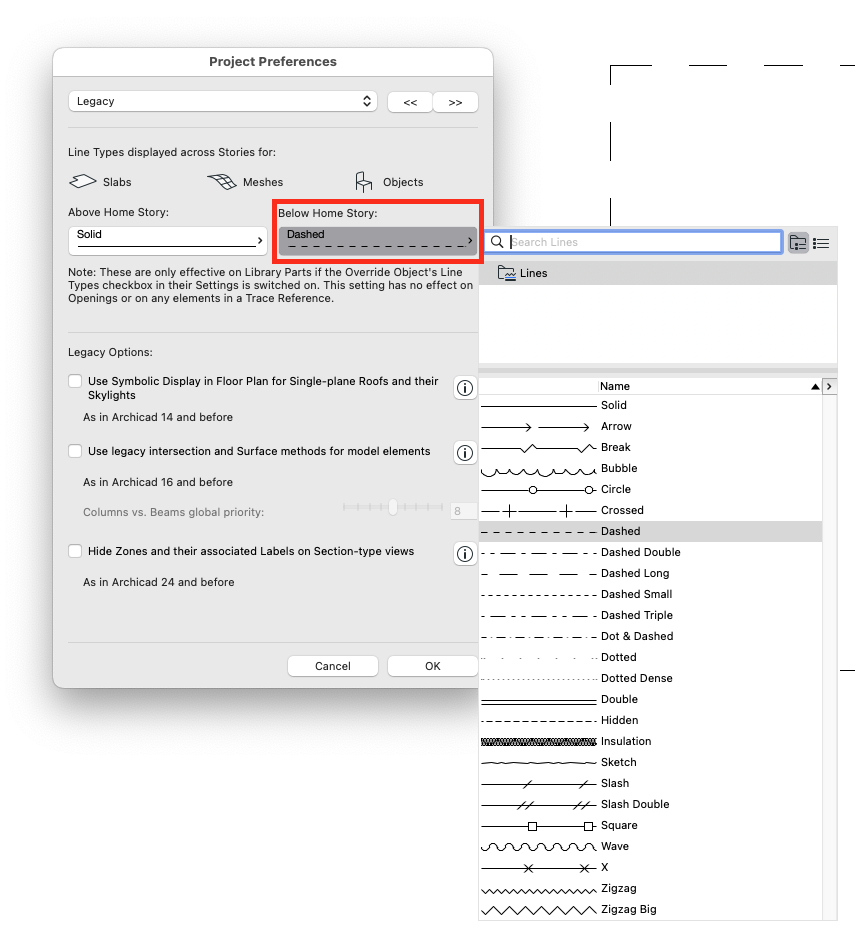

- Nella sezione Tipi di linea visualizzati tra i piani, troverai:
- Sopra il piano ospite: Controlla il tipo di linea per i solai visualizzati sopra tale piano
-
Sotto il piano ospite: Controlla il tipo di linea per i solai visualizzati sotto tale piano
- Clicca sul menu a tendina accanto a Sopra il piano ospite per selezionare un tipo di linea diverso
- Scegli il tipo di linea preferito tra le opzioni disponibili
- Clicca su OK per applicare le modifiche
L’impostazione del tipo di linea si applica a tutti i solai, mesh e alcuni oggetti che vengono visualizzati sopra o sotto il loro piano ospite. Si tratta di un’impostazione specifica del progetto che verrà salvata con il file del progetto in uso.

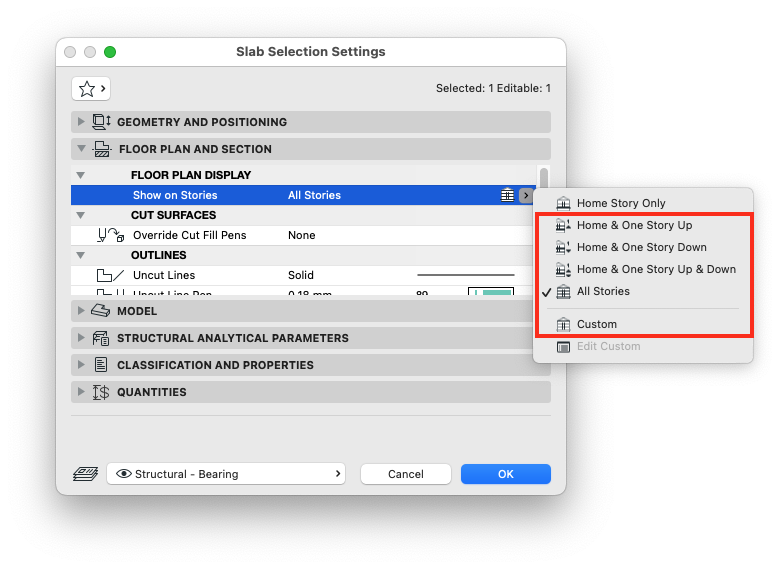

Per fare in modo che il solaio appaia anche nel piano superiore, devi prima assicurarti che l’impostazione Mostra sui piani del solaio sia configurata per essere visualizzata su più piani. Puoi accedere a questa impostazione dalla finestra delle impostazioni del solaio andando nel pannello Pianta e sezione e impostando Mostra sui piani su opzioni come Piano ospite e uno sopra o Personalizzato.
