A probléma leírása
Olyan csigalépcsőt kell terveznie, amely egy teljes, 360 fokos fordulatnál tovább halad. Amikor azonban megpróbálja létrehozni ezt a kialakítást az Archicadben, a lépcső egyetlen teljes kört sem tesz meg. Hogyan modellezhető olyan csigalépcső, amely egy teljes fordulaton túl is folytatódik?
Megoldás
Az Archicadben a 360 fokos fordulatnál tovább haladó csigalépcsők nem modellezhetők egyetlen elemként, mivel az alaprajzi ábrázolásnak egyértelműnek és pontosnak kell lennie. Ez a korlátozás az alaprajzi dokumentáció egységességét szolgálja. Megoldásként a lépcső két, egymáshoz pontosan illeszkedő szakaszra bontható.
A lépések a következők:
- Hozza létre az első csigalépcső-szakaszt:
Tervezze meg a csigalépcső első szakaszát úgy, hogy az egy 360 foknál kisebb fordulatot tegyen meg. Állítsa át a Kapcsolt felső szint beállítást Nincs kapcsolva értékre, majd adja meg a megfelelő magasságot. - Másolja és illessze a lépcsőt:
Készítsen másolatot az első lépcsőszakaszról, és illessze a második szakasz kezdőpontját pontosan az első szakasz végpontjához. Így a spirál megszakítás nélkül folytatódik. A második lépcső saját szinttől mért eltolási magassága egyezzen meg az első lépcső magasságával. Kapcsolja a felső szintet ahhoz a szinthez, ahol a csigalépcső véget ér. - Finomhangolja a csatlakozást:

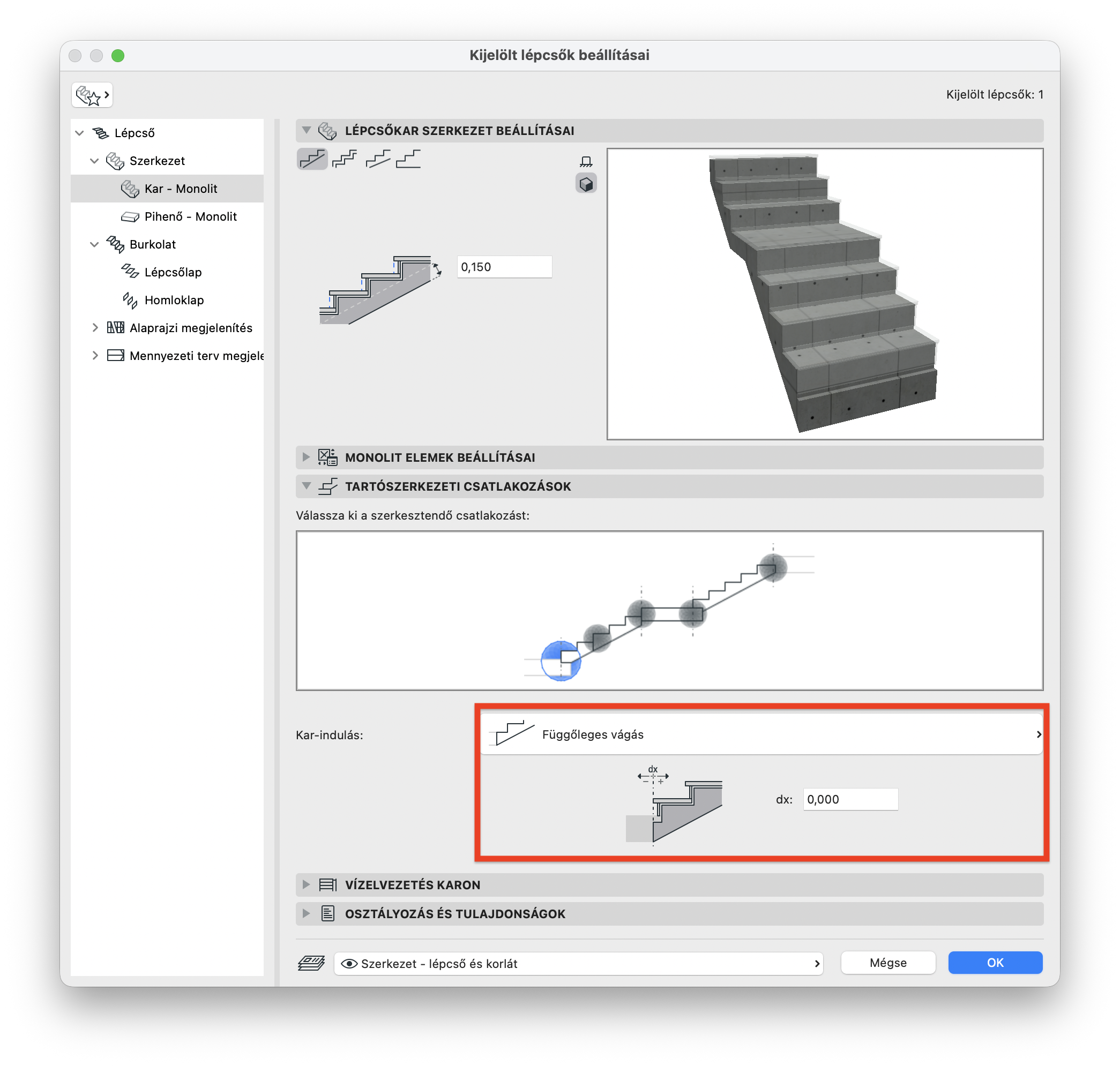

A két szakasz közötti folytonos átmenet érdekében állítsa a második lépcső Karindítás beállítását Függőleges vágás értékre. Állítsa a dx értékét 0-ra. Így a két szakasz pontosan csatlakozik, és egyetlen folytonos spirálként jelenik meg.
- Módosítsa az alaprajzi megjelenítést.

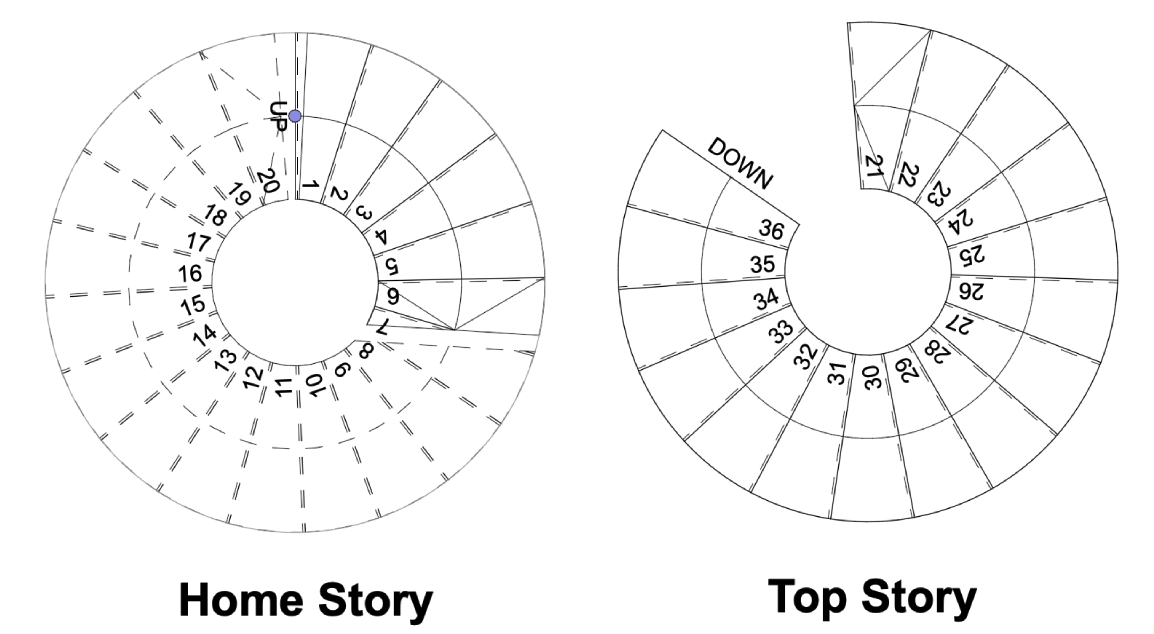

Az alaprajzi ábrázolás további javításához módosíthat néhány megjelenítési paramétert:- Az első szakasznál állítsa az Alaprajzi megjelenítés elrendezése beállítást Csak saját szinten értékre. Állítsa az Elrendezés beállítást Törésvonallal: látható-rejtett értékre. Törölje az alapértelmezett Le értéket a Szöveg 1 mezőből.
- A második szakasznál állítsa az Alaprajzi megjelenítés elrendezése beállítást Egy szinttel feljebb értékre. Állítsa az Elrendezés beállítást Törésvonal nélkül: látható értékre. A számozáshoz állítsa be a Számozás kezdete értékét az első szakasz utolsó lépcsőfokának száma alapján. Törölje az alapértelmezett Fel értéket a Szöveg 2 mezőből.
