Leírás:
Az elemek nem rajzolódnak merőlegesen, a Shift billentyű lenyomva tartása ellenére sem. Ennek eredményeképpen a szerkesztővonalakat nem illeszkednek vízszintesen vagy függőlegesen. Következésképpen a rajzolt elemek nem hozhatók létre merőlegesen vagy párhuzamosan. Hogyan lehet ezt a problémát orvosolni?
Megoldás
- Háló beállításainak ellenőrzése

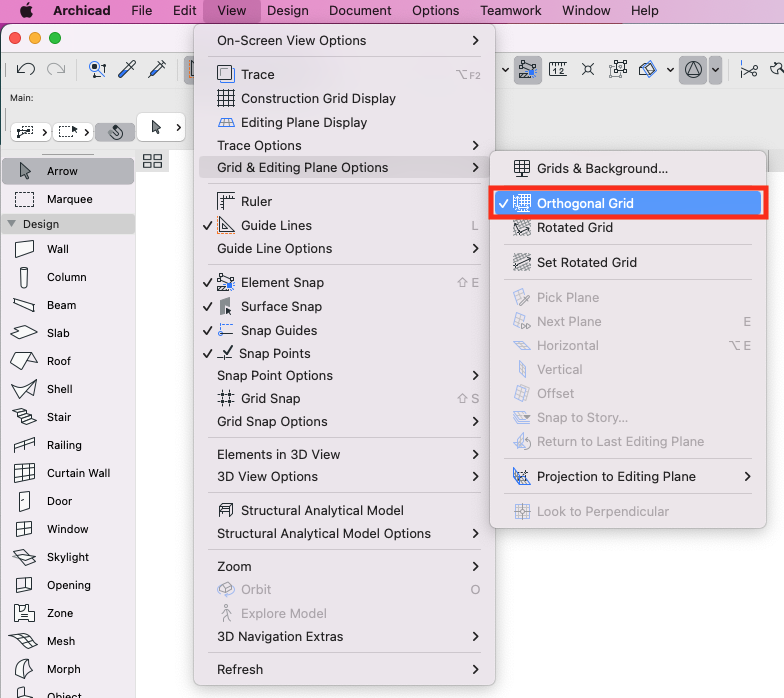

- Nyissa meg a Nézet > Háló és szerkesztősík beállításai menüpontot
- Győződjön meg róla, hogy az "Elforgatott háló" helyett a "Derékszögű háló" van kiválasztva
- Munkakörnyezet beállításainak ellenőrzése

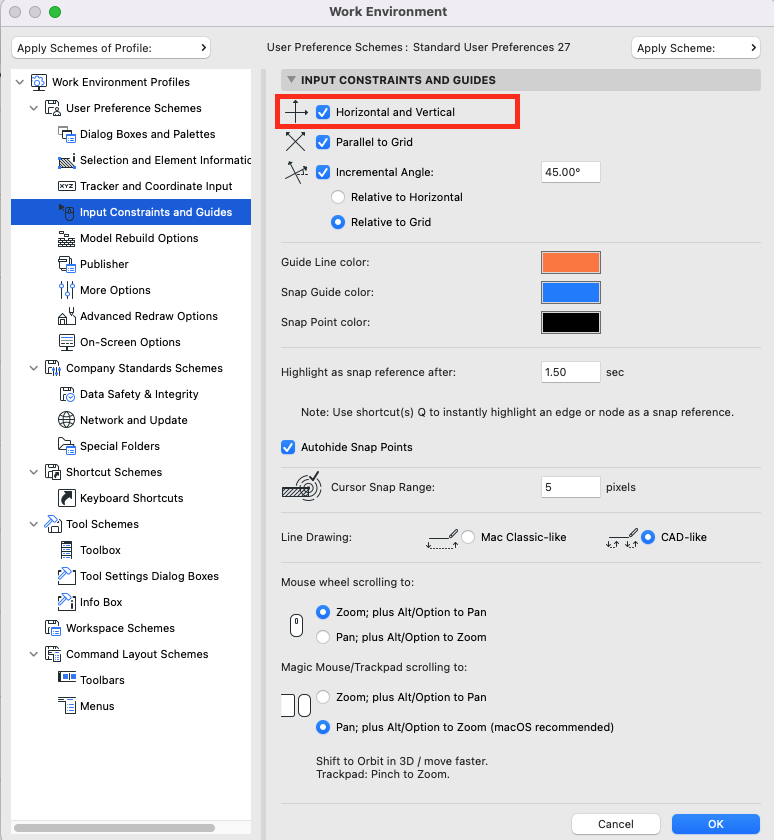

- Nyissa meg a Beállítások > Munkakörnyezet > Beviteli kényszerek és szerkesztővonalak menüpontot
- Győződjön meg róla, hogy a "Vízszintes és függőleges" opció be van kapcsolva.

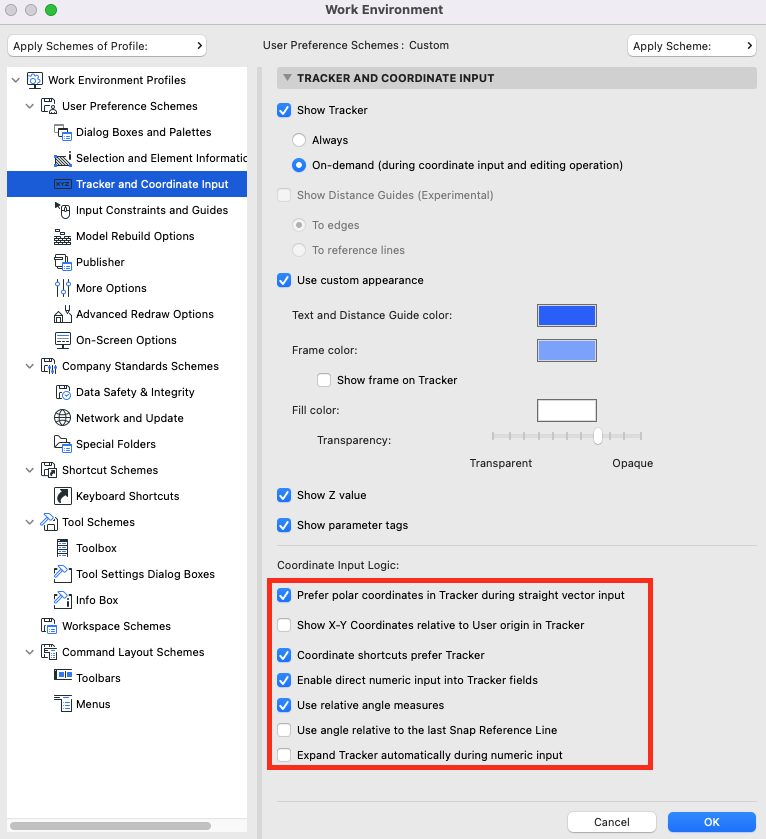

- Nyissa meg a Beállítások > Munkakörnyezet > Követő és koordinátabevitel menüpontot
- A Koordináták beviteli logikája alatt csak a következő beállításokat szükséges bekapcsolni:
- Poláris koordináták használata a Követőben egyenes vektor bevitelekor
- A koordináta-gyorsbillentyűk a Követőnek adnak elsőbbséget
- Közvetlen számbevitel engedélyezése a Követő mezőibe
- Relatív szögérték használata
- A Koordináták beviteli logikája alatt csak a következő beállításokat szükséges bekapcsolni:
Következő lépések
- A már elhelyezett elemek derékszögű tájolását az Elemek Tájolásának Ellenőrzése (Element Orientation Check) címke segítségével lehet ellenőrizni. Ez a címke eszköz letölthető itt.
