Comparaison de la bibliothèque FRA-SUI versus les bibliothèques globales INT et DACH

Configuration menuiseries : Configuration flexible d’un seul élément (FRA-SUI) versus différents éléments (INT et DACH)

Dans la bibliothèque FRA-SUI, il est possible de configurer la plupart des menuiseries à partir d’une seule porte ou fenêtre personnalisable. Cela veut dire que les paramètres déjà réglés (dimensions de cadre, de chambranle, tablette, volet etc.) ne changent pas lorsqu’on choisit un autre type d’élément (par exemple, une fenêtre cintrée au lieu d’une rectangulaire, ou une fenêtre à trois vantaux, au lieu d’une fenêtre à un vantail).

Dans les bibliothèques INT et DACH, souvent, pour remplacer une menuiserie déjà réglée en détail par un type ou configuration différente, il faut choisir un autre élément de bibliothèque. Le nouvel élément apparaît avec les réglages par défaut, tous les réglages doivent donc être reconfigurés.

Contournement : Créer des favoris pour chaque type (forme, répartition de montants / imposte / allège) de menuiserie, avec des réglages prédéfinis.

Il est également possible de remplacer un élément de bibliothèque par un autre, tout en gardant la plupart des réglages déjà mis en place, avec la méthode de transfert de paramètres décrite dans cet article. Cependant, il n'est pas possible de définir quel réglages doivent être gardés, donc le résultat est imprévisible quand il s'agit des éléments aussi complexes comme les portes et fenêtres. Il est préférable d'utiliser cette option avec prudence.

Types de fenêtres

Certaines configurations et formes n’existent que dans la bibliothèques FRA-SUI.

Par exemple : la plupart des fenêtres trapézoïdales ou cintrées.

Contournement :

• Menuiseries de contour rectangulaire : Library Part Maker - paramétrage limité
• Menuiseries de contour non-rectangulaire : porte / fenêtre personnalisée (voir cet article comment enregistrer) - sans paramétrage (sauf certains attributs)
• Chercher des éléments de bibliothèques sur les sites suggérés par Graphisoft
• Exceptionnellement : charger la Bibliothèque FRA-SUI 27 (par exemple, pour placer 1-2 éléments introuvables uniquement)

Retour de couches en coupe

Il n'est possible d’afficher le retour de couches en coupe avec les menuiseries INT ou DACH. (C'est seulement possible en plan.)

Contournement : Modélisation du retour de couches indépendamment des menuiseries, par exemple à l’aide d’un poutre avec profil complexe placé au-dessus de la fenêtre. (voir cet article pour plus de détails)

Encadrement extérieur

Certains types d'encadrement extérieur et l’option Encadrement personnalisé n’existent pas dans les bibliothèques INT ou DACH.

Avec les options suivantes il est possible d’obtenir des résultats similaires :

• Chambranle extérieur (INT, DACH)
• Voûte en maçonnerie (INT)
• Moulure de fenêtre ornementale (DACH, en 3D seulement)
• Montage de fenêtre (DACH)

Contournement : Utiliser l'une des options ci-dessus, ou modéliser l’encadrement avec l’outil Forme, et ajouter ensuite comme objet. Un autre contournement est proposé dans cet article.

Position poignées de fenêtre

Le paramètre pour définir la position de poignée est masqué dans la bibliothèque INT. Un point chaud éditable est cependant disponible pour chaque poignée en 3D.

Contournement : Déplacer la poignée dans la fenêtre 3D avec le point chaud prévu à cet effet.

Cadre en applique

Le cadre en applique existe comme préréglage dans deux portes DACH seulement, les portes Blendrahmen 1 et Blendrahmen 2, avec ou sans imposte. Ce type de cadre n’existe pas dans les fenêtres.

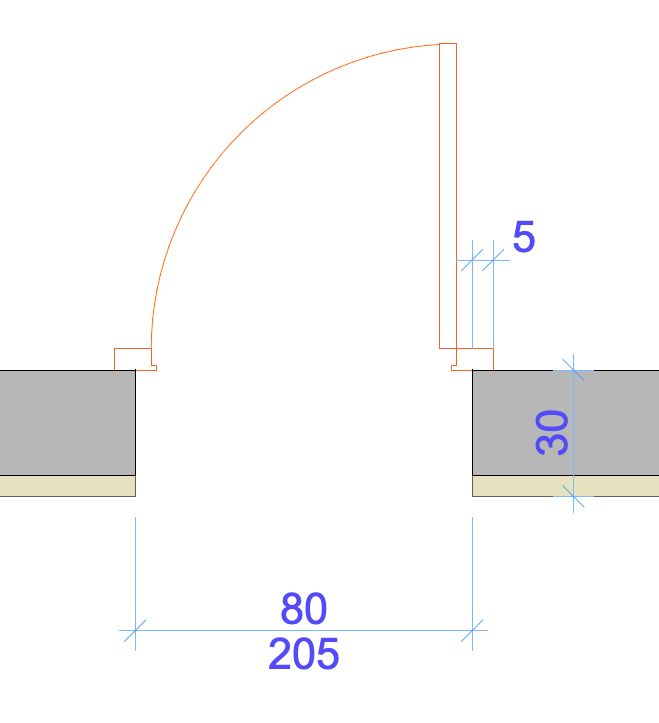

Solution : il est possible de placer les menuiseries en applique, avec les réglages suivants :

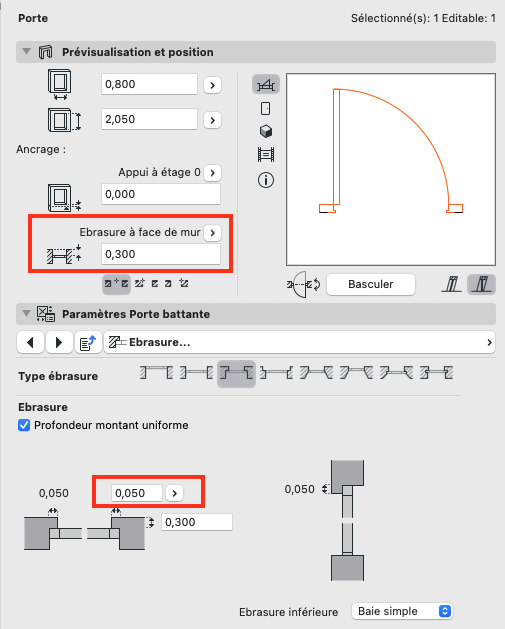

1. Placer la porte / fenêtre sur la face extérieure du mur (premier clic sur la face extérieure, deuxième clic dans le sens d’ouverture)
2. Régler la profondeur ébrasure = épaisseur du mur
3. Régler la largeur ébrasure = chevauchement entre cadre et face de mur

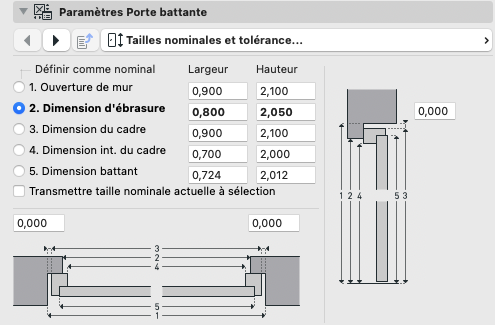

4. Choisir Dimension d’ébrasure comme dimensions nominales ( à noter que les dimensions nominales Ouverture de mur ne sont pas justes )






Store

Le Store à lamelles disponible dans la bibliothèque FRA-SUI n'existe pas dans la bibliothèque INT.

Solution avec la bibliothèque DACH : le même type est disponible sous l'option Volet / Stores externes. Ce store existe comme fenêtre aussi (sans menuiserie) : Protection solaire / Stores vénitiens DACH, et Percements et niches / Fenêtre vide DACH.

Contournement pour la bibliothèque INT : Utiliser l’objet “Stores vénitiens”. Créer un profil complexe et l’utiliser avec l’outil Poutre. Modéliser de manière schématique avec l’outil Forme et ajouter comme objet ou fenêtre. Ajouter l’une des ouvertures vides DACH avec store (voir ci-dessus) à la menuiserie INT.

Fenêtres d'angle avec deux type de menuiseries différentes

Les fenêtres d’angle de la bibliothèque INT ou DACH sont toujours identiques quand elles sont placées avec l’outil Fenêtre d’angle, contrairement aux fenêtres d’angle FRA-SUI, qui, après placement, peuvent être réglées différemment.

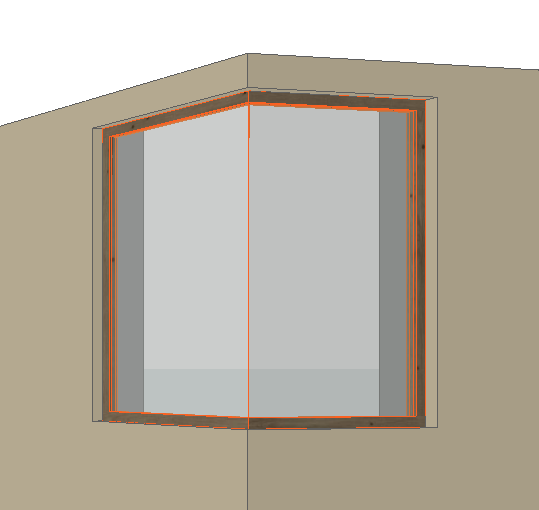

Solution : Au lieu d’utiliser l’outil Fenêtre d’angle, placer deux fenêtres à l’angle des deux murs avec l’outil Fenêtre, et utiliser les paramètres Angle personnalisé pour créer un cadre d’angle. Ces fenêtres sont des éléments individuels, elles peuvent être réglées différemment.

Fenêtre de balcon (assemblage porte + fenêtre)

L’option Montage de la bibliothèque FRA-SUI permet d’assembler plusieurs éléments, comme une porte et une fenêtre, pour créer des éléments qui n’existent pas par défaut dans la bibliothèque. (Cependant, les éléments assemblés restent des éléments séparés, distincts; unir plusieurs éléments en un seul n’est pas possible.)

Une option similaire existe dans la bibliothèque INT aussi, mais cela permet l’assemblage correcte des éléments de la même hauteur / même hauteur de seuil seulement. (Sinon, des erreurs d’affichage peuvent apparaître en plan et en 3D.)

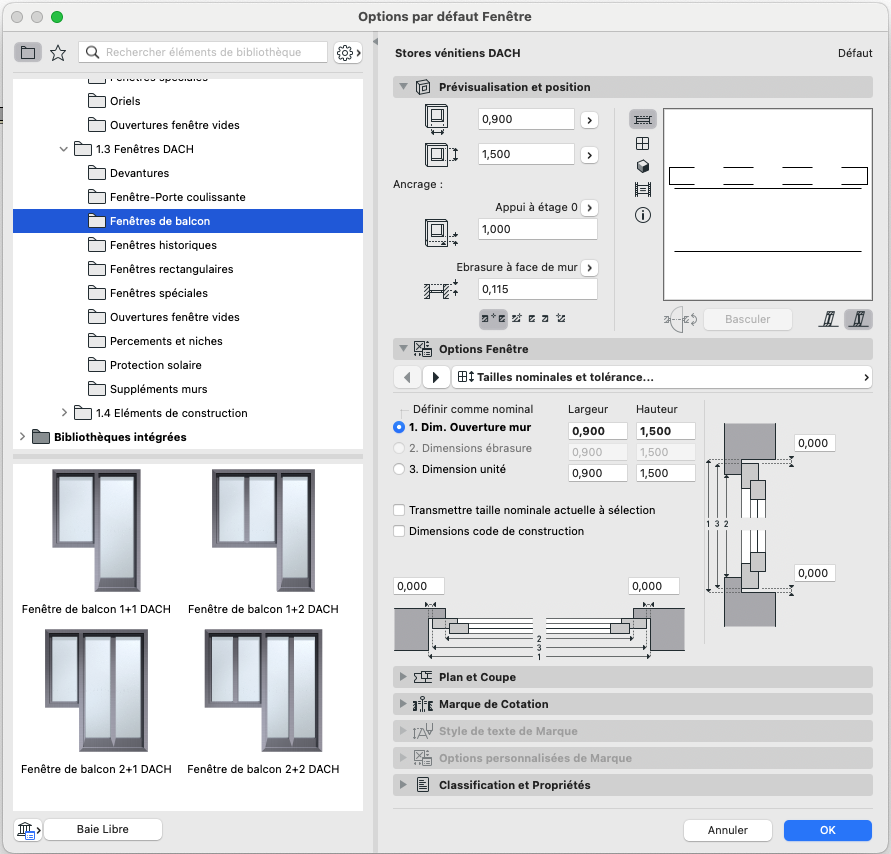

Quatre éléments préréglés (dans l’outil Fenêtre) dans la bibliothèque DACH et deux éléments dans la bibliothèque INT permettent d’utiliser les portes de balcon (porte + fenêtre) comme un seul élément.

Solution : Utiliser les éléments préréglés, ou créer l’assemblage avec l’option Montage (certains aspects du symbole 2D et 3D peuvent être incorrectes).

Tablette extérieure

Certains types de tablette extérieure de la bibliothèque FRA-SUI ne sont pas disponibles dans les bibliothèque INT ou DACH, et vice versa.

Solution : Utiliser un appui disponible similaire, créer la tablette avec l’outil Forme et ajouter comme objet, ou créer la tablette avec l'outil Poutre en utilisant un profil complexe crée à cet effet.

Hauteur de seuil / linteau, jusqu'à l'ébrasure en haut, seuil en bas

Ce type de hauteur ne peut pas être affiché dans une étiquette ou dans une nomenclature dans la bibliothèque INT.

Ces valeurs peuvent être affichées en plan avec la bibliothèque DACH.

Solution : Utiliser la bibliothèque DACH, ou afficher une valeur personnalisée.

Les options et réglages suivants n’existent pas dans la bibliothèque FRA-SUI, mais peuvent êtres utiles, voir indispensables pour certaines fonctionnalités d'Archicad.

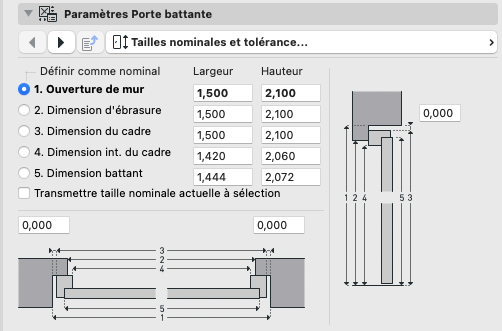

Dimensions nominales

Les dimensions nominales des portes et fenêtres (dimension ouverture, ébrasure, etc.) peuvent être affichées dans les marques, étiquettes, nomenclatures, et peuvent être cotés avec l’outil Cotation automatique.

Cadres asymétriques / largeurs de cadre différentes

Toutes les largeurs de cadre (dormants gauche/droit/en bas/en haut, montants, impostes...) peuvent être uniformes ou différentes, selon le choix de l’utilisateur, dans les portes et fenêtres INT et DACH.

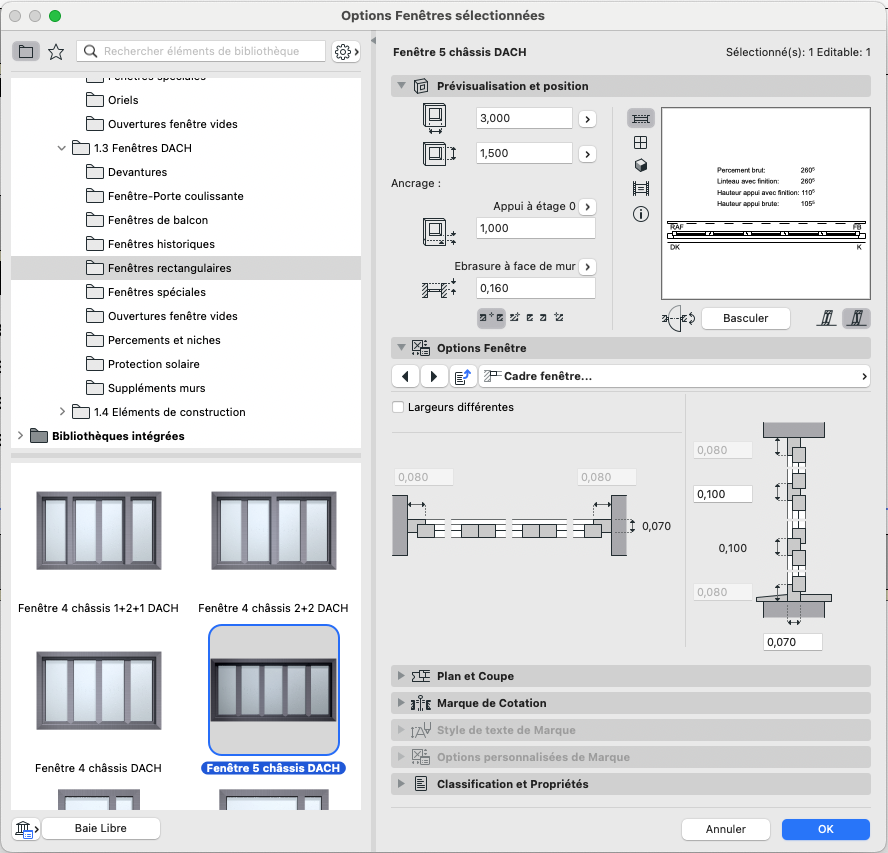

Fenêtres à 3, 4 ou 5 panneaux, sans montant entre les panneaux

Ces types de fenêtres existent dans la bibliothèque DACH uniquement.

Ebrasure en biais à l'extérieur

Ces types d'ébrasure extérieure existent dans la bibliothèque DACH uniquement.

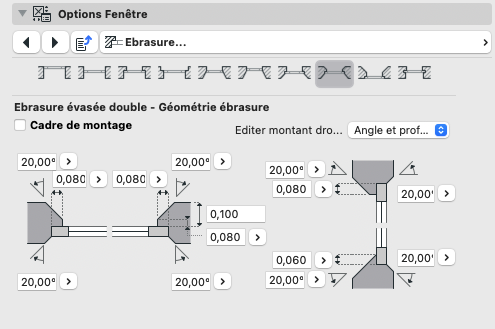

Ebrasures en biais à l'extérieur et à intérieur

Ces types d'ébrasure existent dans la bibliothèque DACH uniquement.

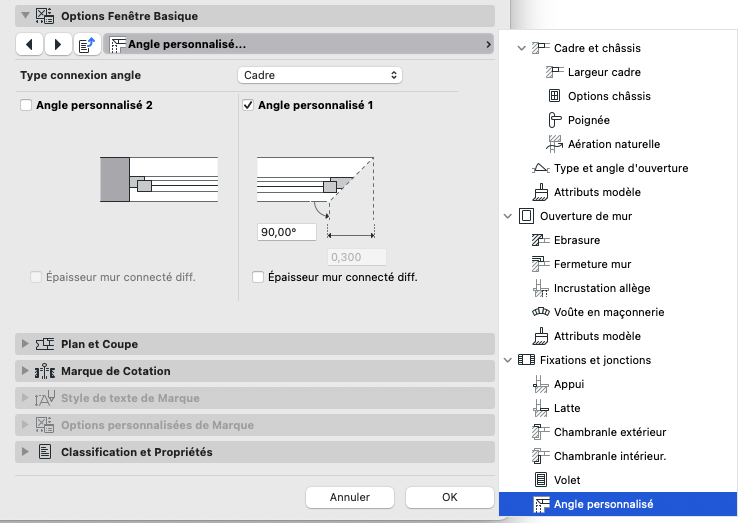

Angle personnalisé

Ce groupe de paramètres permet de placer toutes les fenêtres à l’angle de deux murs avec l’outil Fenêtre, avec l'ajustement manuel des paramètres de l’angle. Contrairement à l’outil Fenêtre d’angle, aucun automatisme ne limite les réglages des deux fenêtres placées au même angle. La Connexion sans cadre est disponible pour la fenêtre à un vantail vitrage fixe.

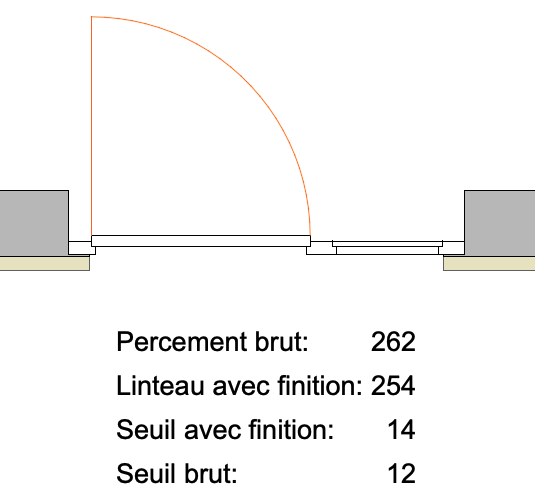

Marque en plan : Percement brut / Linteau avec finition / Parapet avec finition / Parapet brut, selon la norme SIA

Ces valuers peuvent être affichées en plan dans les portes et fenêtres de la bibliothèque DACH seulement, selon la norme SIA.

Infos vue plan

Ces valuers peuvent être affichées en plan dans les fenêtres de la bibliothèque DACH seulement, selon la norme SIA.

Cadre de montage

Similaire au réglage Tolérance, peut être activé / désactiver en 3D aussi. Cette option existe dans la bibliothèque DACH seulement.

Poteau central

Un deuxième montant à l'extérieur, devant le montant de cadre. Cette option existe dans la bibliothèque DACH seulement.

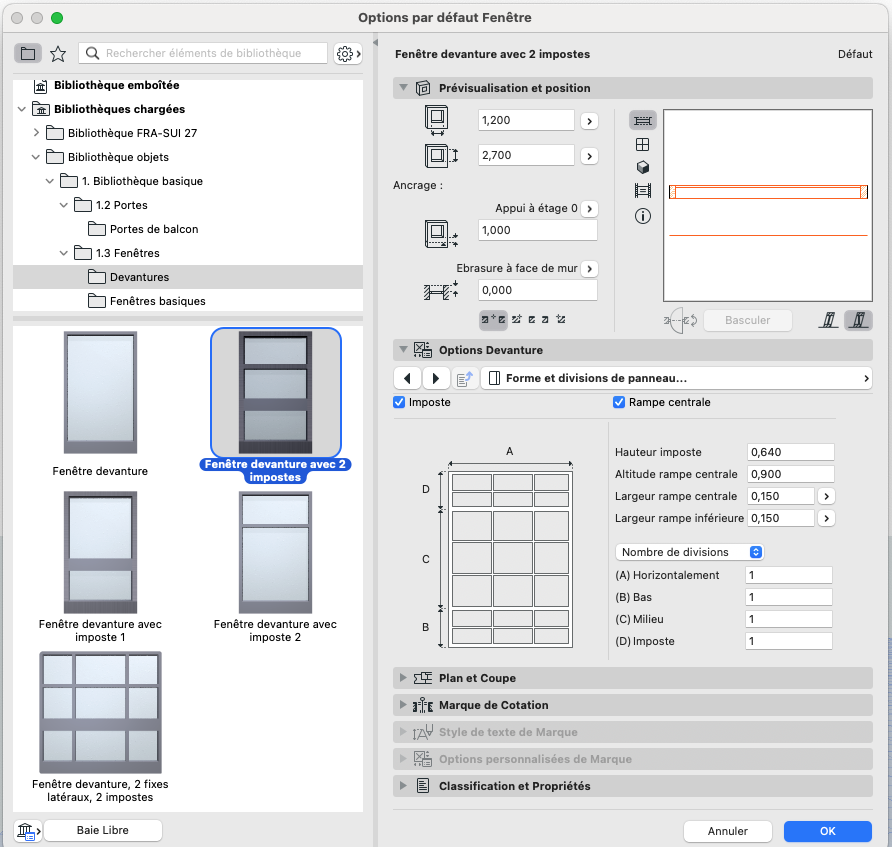

Devantures

Ces portes et fenêtres n’existent que dans la bibliothèque INT.

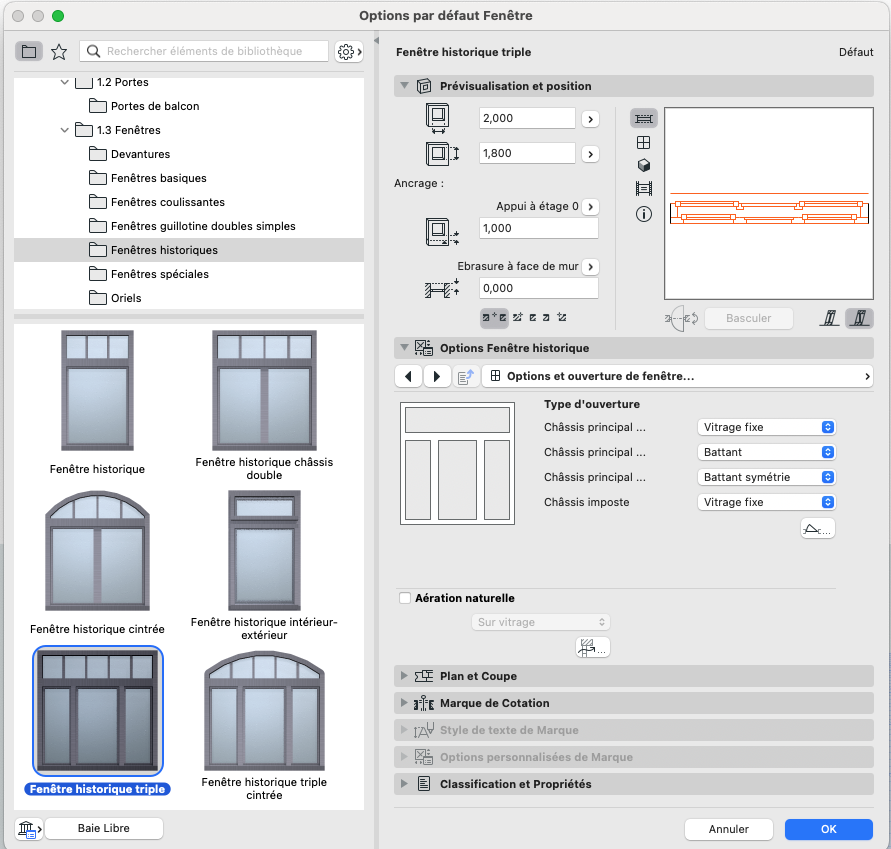

Fenêtres historiques

Ces fenêtres à cadre double (extérieur et intérieur) n’existent que dans la bibliothèque INT et DACH.

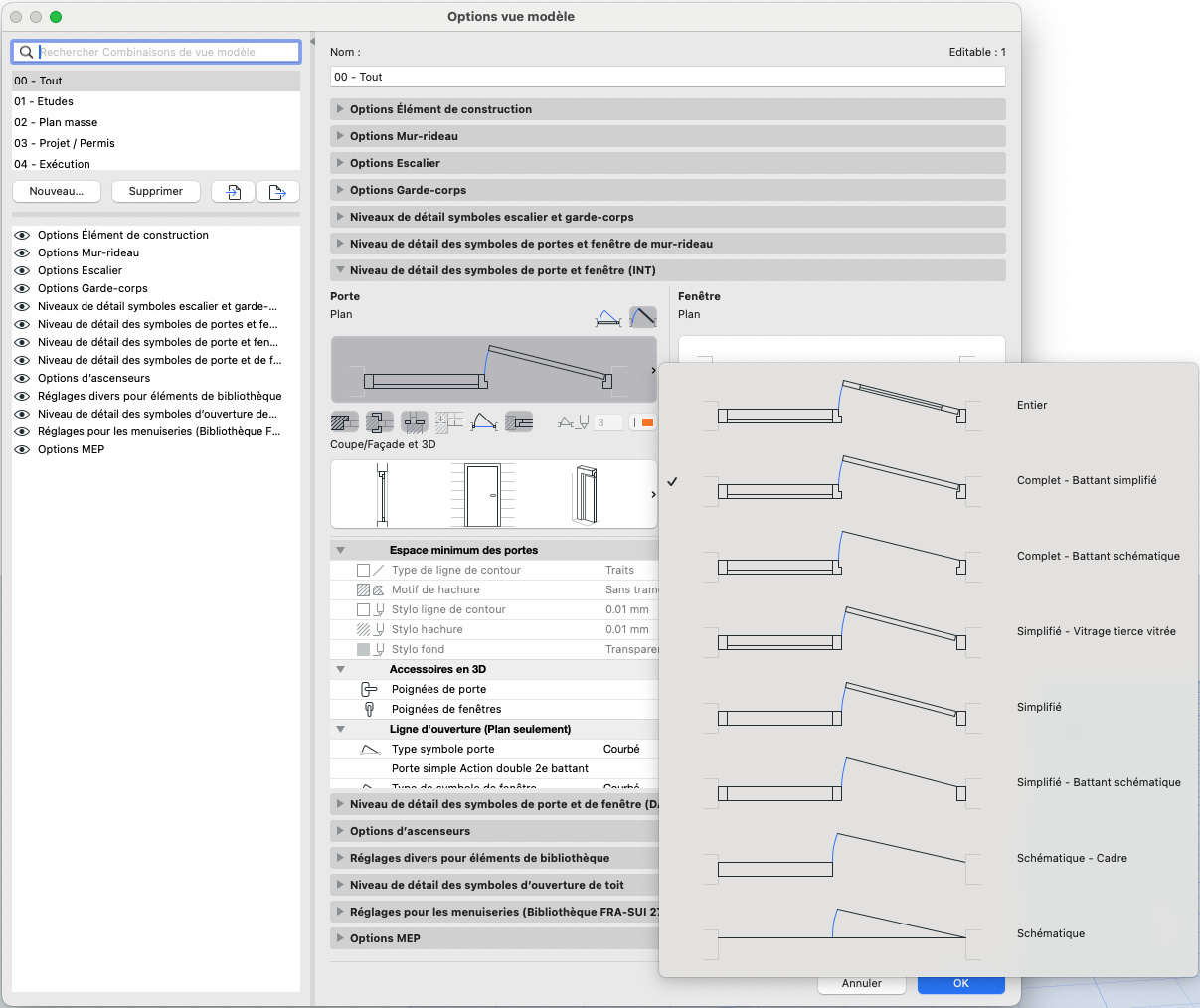

Coupe / façade : Représentation "symbolique" selon les Options Vue Modèle

Les menuiseries FRA-SUI permettent de choisir les composants à afficher en 3D. Dans le bibliothèques INT et DACH, plusieurs niveaux d’affichage en coupe sont disponibles via les Options Vue Modèle.

Latte linteau

Cet élément n’existe que dans la bibliothèque DACH.

Linteau profilé

Cet élément n’existe que dans la bibliothèque DACH.

Isolation sous tablette extérieure

Dans certains types de tablette extérieure de la bibliothèque INT et DACH.

Types de ligne différentes pour les vantaux des portes doubles en plan

Types de ligne différents pour vantail principal / secondaire
