Description
Lorsqu’on utilise des arbres dans Archicad, il peut arriver que seul le contour rectangulaire apparaisse en coupe ou en façade. Ce comportement est lié aux réglages de visibilité et aux paramètres des calques. Cet article explique pourquoi cela se produit et comment ajuster ces réglages pour contrôler l’affichage selon les besoins du projet.
Solution

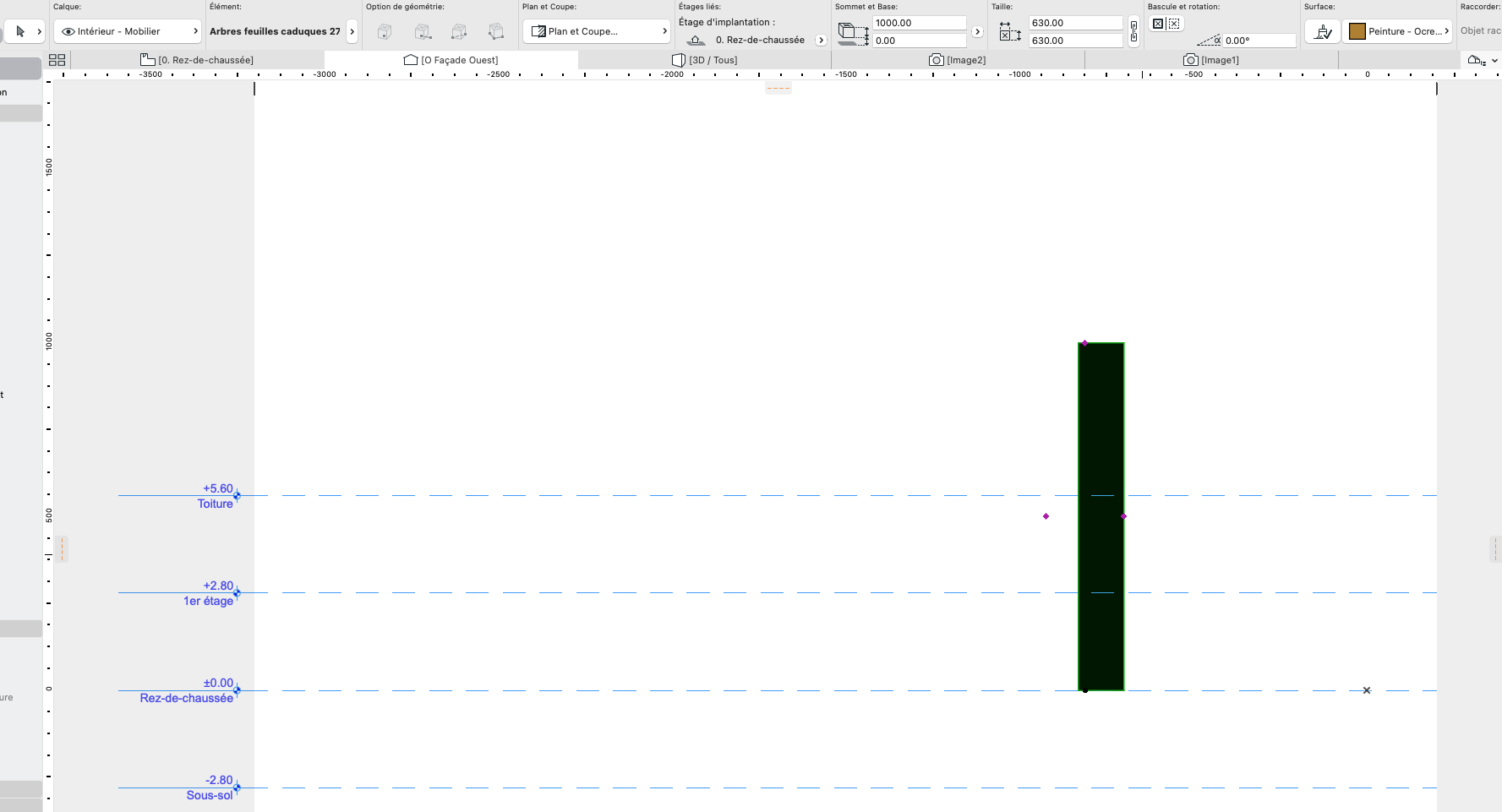

Si l'on place l'objet Arbres feuilles caduques en plan avec le type de vue Vue de dessus, le contour rectangulaire de celui-ci peut s'afficher en coupe ou en façade. Cela se produit si l'objet est paramétré pour être visible dans la fenêtre 3D. Bien qu'il soit possible que la vue latérale de cet objet, posé en plan, soit visible dans la fenêtre 3D, cette vue latérale ne peut pas être visible en coupe ou en façade.
Masquer le contour en coupe ou en façade

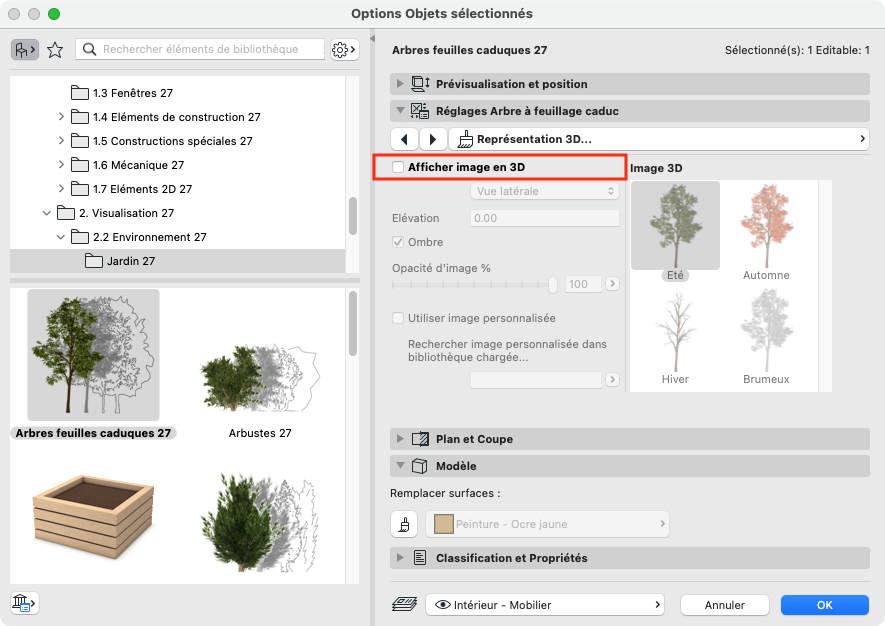

Dans le cas où l'on ne souhaite pas que l'objet s'affiche dans la fenêtre 3D, il faut désactiver Afficher image en 3D dans les options de l'objet.

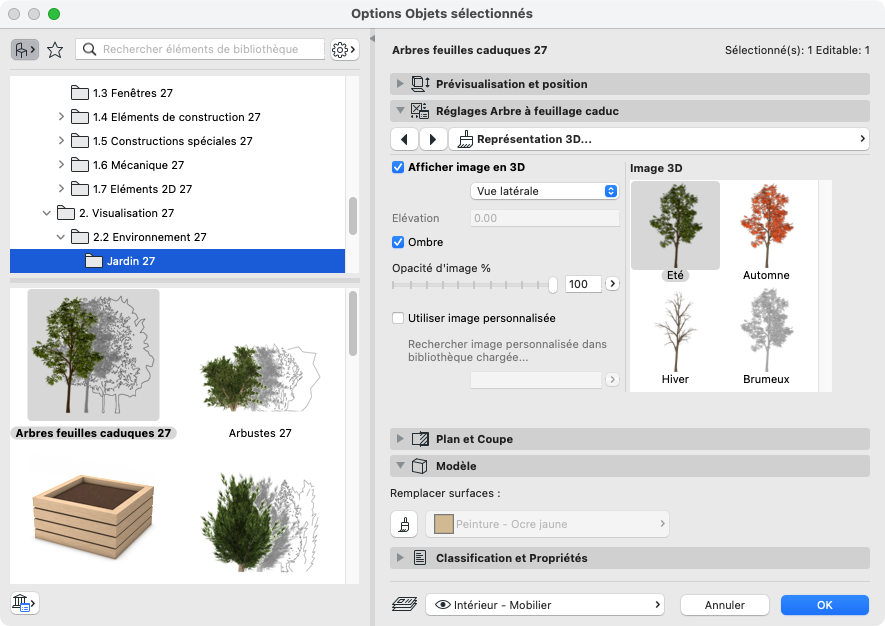

Si l'on souhaite que l'objet s'affiche en 3D, il faut masquer le calque de l'objet dans les combinaisons de calques pour les coupes et/ou façade.
Vue latérale en coupe ou façade

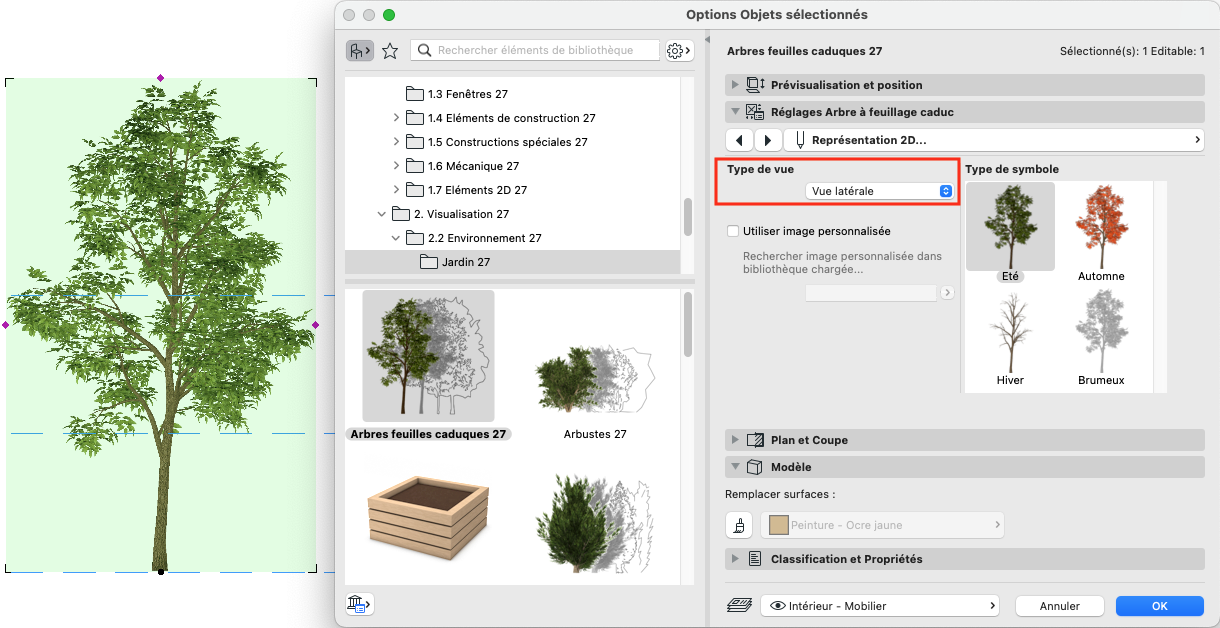

Si l'on souhaite afficher la vue latérale de cet objet en coupe et façade, il faut poser cet objet directement dessus, en ayant choisi Vue latérale dans les paramètres de l'objet Représentation 2D.
Il y aura donc un objet Vue du dessus posé en plan et un deuxième objet Vue latérale posé en façade ou en coupe.
