Problème
Le projet Archicad est géoréférencé. Il faut exporter le plan en format dwg de façon que le dwg sortant soit géoréférencé aussi. Lorsque les mises en page sont exportées en format dwg, le résultat n'est pas géoréférencé.
Solution
Pour un export dwg géoréférencé, il faut suivre les étapes suivantes :
- Le projet Archicad doit être géoréférencé à l'aide du Point de Topographie.

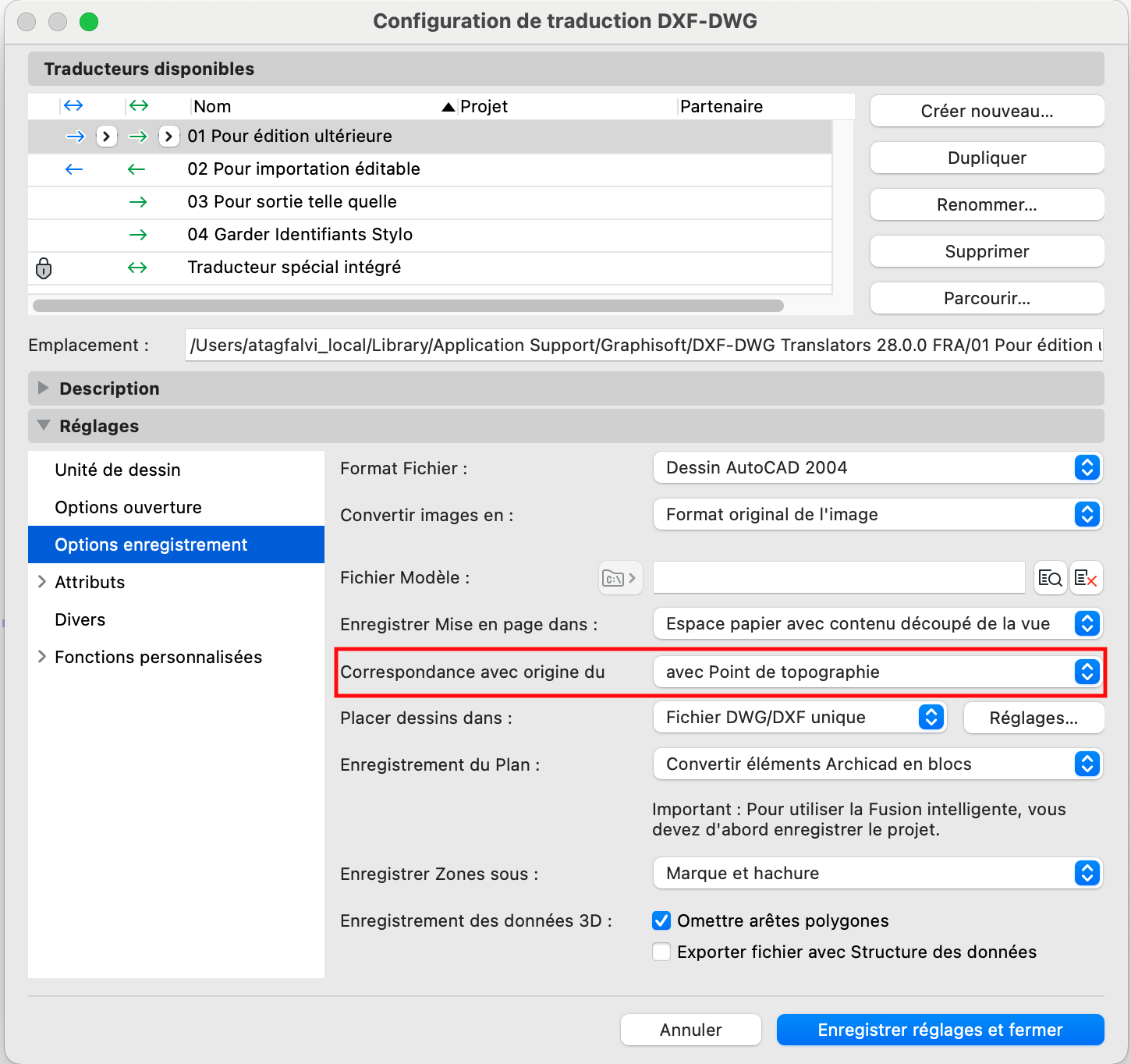

Consulter nos articles sur le géoréférencement d'un projet Archicad. - Sélectionner le traducteur dwg utilisé pour l'export au menu Fichier / Interopérabilité / DXF-DWG / Configuration de traduction DXF-DWG. Dans l'onglet Options enregistrement, choisir Correspondance avec origine du = avec Point de Topographie.
- Exporter le dwg à partir de l'espace modèle, et non pas d'une mise en page. Il n'est pas possible d'exporter un dwg géoréférencé à partir d'une mise en page. Il est recommandé d'enregistrer des vues à partir des plans d'étage, avec le traducteur qui convient, et publier ces vues en format dwg.
