Description
Le Point de topographie est configuré selon les données du géomètre, mais l'objet Coordonnées n'affiche pas les coordonnées prévues. Les valeurs affichées ne correspondent pas aux données du géomètre, ou l'objet continue de référencer l'origine du projet au lieu du point de topographie. Parfois, il semble que les coordonnées affichées sont arrondies, ou ses unités sont incorrectes.
Solution
Le problème est en général dû à une ou plusieurs des raisons suivantes :
L'objet Coordonnées est réglé selon l'origine du projet
Par défaut, l'objet Coordonnées fait référence à l'origine du projet plutôt qu'au point de topographie. Ce paramètre doit être modifié dans les paramètres de l'objet.

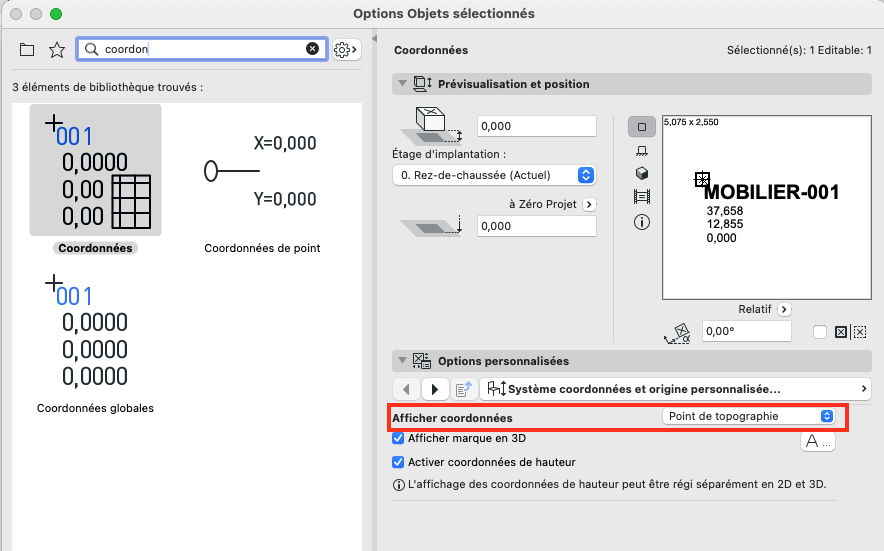

- Sélectionner l'objet Coordonnées sur le plan d'étage.
- Ouvrir la boîte de dialogue Options de l'objet.
- Rechercher le paramètre Afficher coordonnées.
Modifier la valeur d'Origine du projet à Point de topographie.
- Vérifier que l'objet affiche désormais les coordonnées relatives au point de topographie.
Les données du point de topographie sont incorrectes

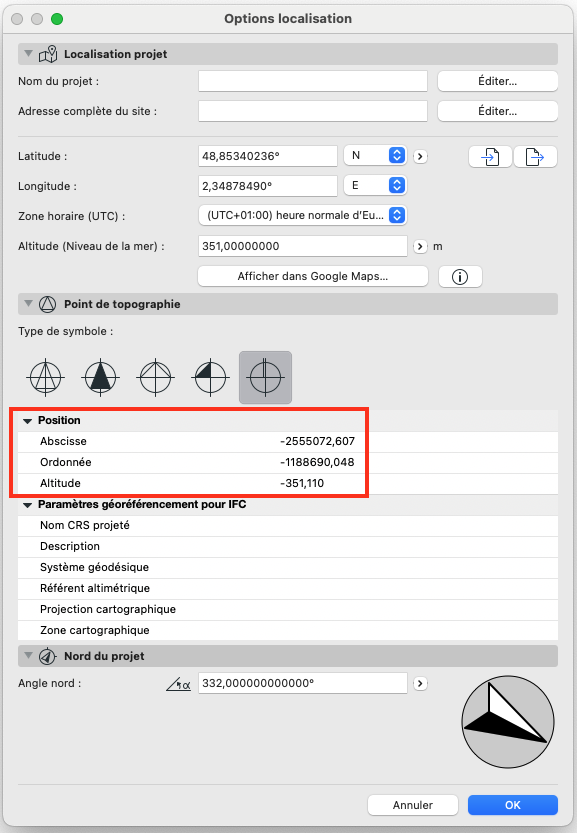

Le point de topographie doit être défini avec le signe correct pour les valeurs d'Abscisse et Ordonnées (Est et Nord). Les données du géomètre doivent être renseignées en valeurs négatives par rapport à l'origine du projet. Si vous saisissez des valeurs positives plutôt que négatives, l'objet Coordonnées affichera des résultats incorrects.
- Sélectionner le point de topographie sur le plan d'étage.
- Saisir les valeurs d'abscisse et d'ordonnées correctes dans l'Inspecteur. Il est également possible de faire cela dans le menu Options / Préférences Projet / Options localisation.
- Veiller à utiliser le signe moins (–) pour les données fournies par le géomètre, y compris la distance verticale (altitude).
- Vérifier que le point de topographie est positionné comme prévu (normalement à l'ouest et au sud par rapport à l'origine du projet).
Les unités de travail du projet s'appliquent au point de topographie
Le point de topographie et l'objet Coordonnées font appel aux unités de travail du projet pour toutes les valeurs affichées. Si les unités de travail du projet ne correspondent pas à celles du géomètre, ou si le nombre de décimales est insuffisant, les coordonnées affichées peuvent être arrondies ou inexactes.
- Accéder à Options / Préférences projet / Unités de travail.
- Définir l'unité de longueur pour qu'elle corresponde aux données du géomètre (en général mètres).
- Augmenter le nombre de décimales pour qu'il corresponde à la précision des coordonnées du géomètre.
- Appliquer les modifications et vérifier que le point de topographie et l'objet de coordonnées affichent désormais les valeurs correctes (voir capture d'écran sous le chapitre 2. ci-dessus).
L'objet Coordonnées est placé sur l'origine du projet, mais affiche différentes coordonnées de 0,0.
En ouvrant le fichier, l'objet Coordonnées affiche des coordonnées incorrectes, bien qu'il soit placé sur l'origine du projet, donc sur le point 0,0.
Ce comportement est dû à des éléments / données placés loin de l'origine du modèle principal / d'Archicad (0,0,0) :

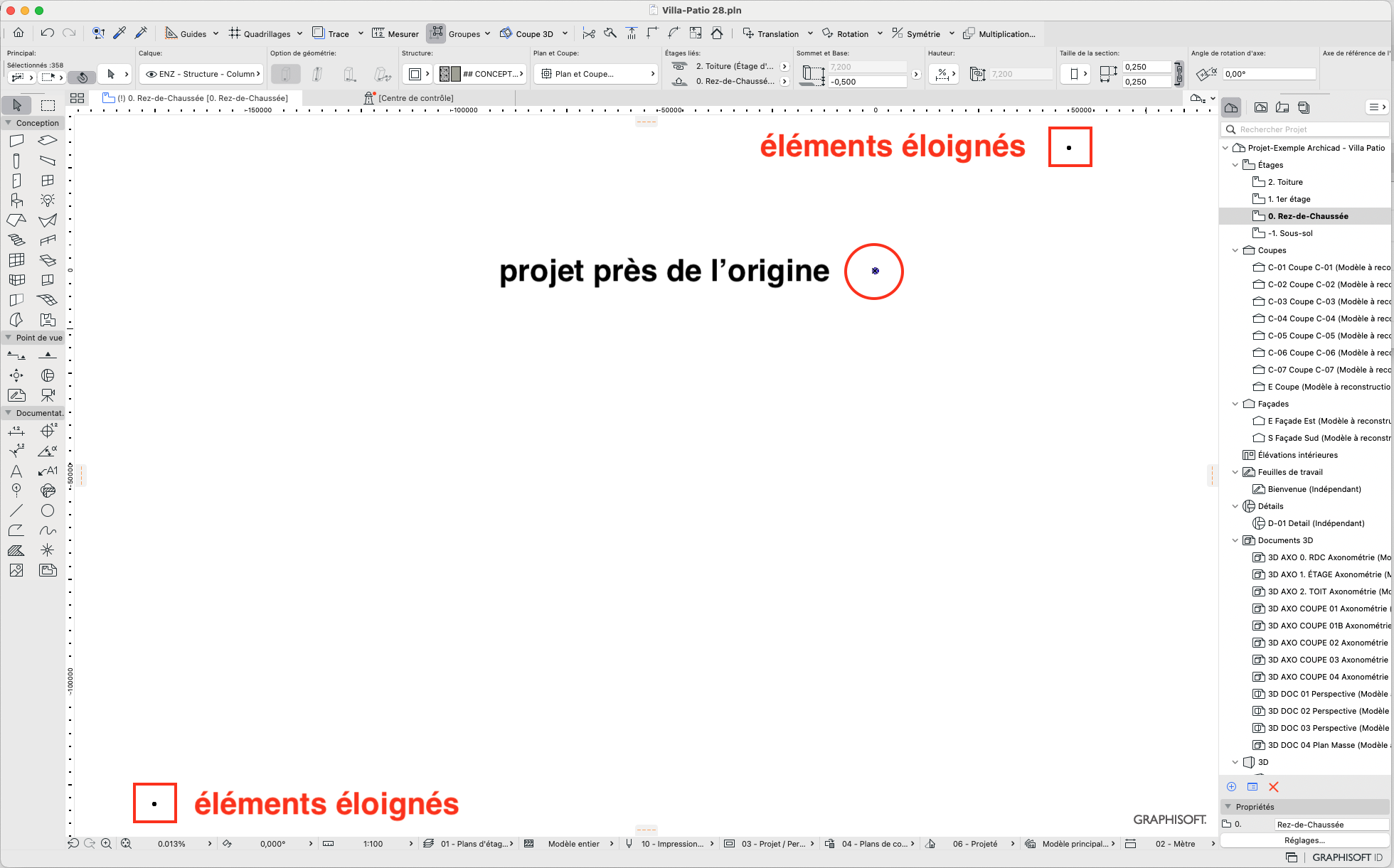

Les rectangles orange dans l'image ci-dessus marquent les éléments situés à des kilomètres de l'origine du modèle principal / d'Archicad. L'objet Coordonnées nous avertit alors de leur présence.
Pour résoudre le problème :
- Clic droit sur l'écran / Optimiser.
- Supprimer toutes les données indésirables et ne conserver que les éléments proches de l'origine du projet.
- Répéter sur tous les étages.
- Enregistrer le fichier et Fermer.
- Ouvrir le fichier de nouveau. L'objet Coordonnées doit afficher les coordonnées 0,0,0.
