Description
Lors de présentations, il peut être intéressant de créer un rendu qui marie la 2D et la 3D. Cet article explique comment obtenir un résultat comme ci-dessous en quelques étapes :
Solution

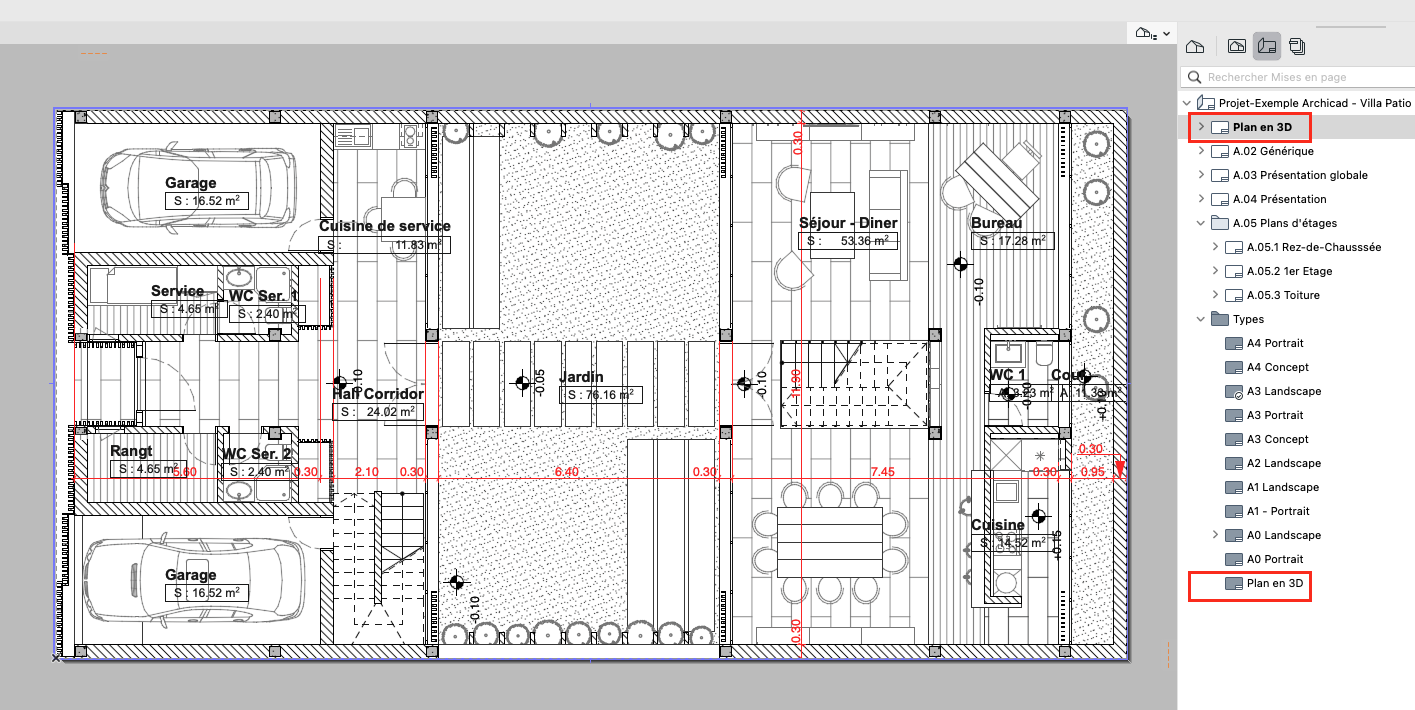

- Enregistrer le plan d'étage comme vue.
- Créer une mise en page type avec des dimensions qui correspondent aux dimensions du plan. Placer la vue créée sur une mise en page.

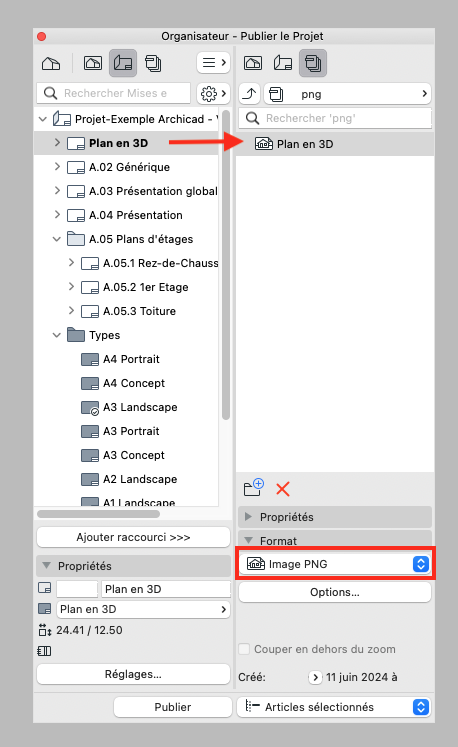

- À l'aide de l'Organisateur, glisser-déposer la mise en page dans un jeu de publication. Changer le format du document à publier à PNG.
- Publier le document dans un dossier sur l'ordinateur, le résultat est une image PNG. Découper l'image si nécessaire pour enlever les marges blanches.

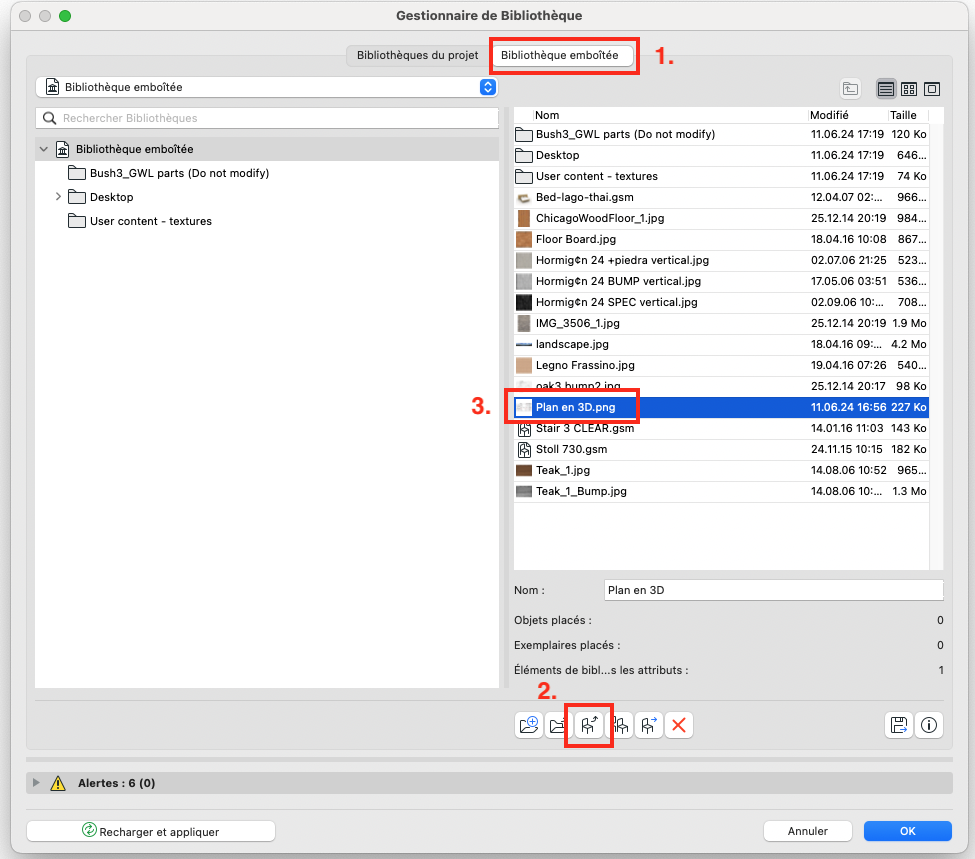

- Dans Archicad, ouvrir le Gestionnaire de Bibliothèque,
Choisir Bibliothèque emboîtée,
Ajouter le fichier image à la bibliothèque emboîtée à l'aide du bouton en bas Ajouter un nouveau fichier au dossier sélectionné. - Aller au menu Options / Attributs éléments / Surfaces,

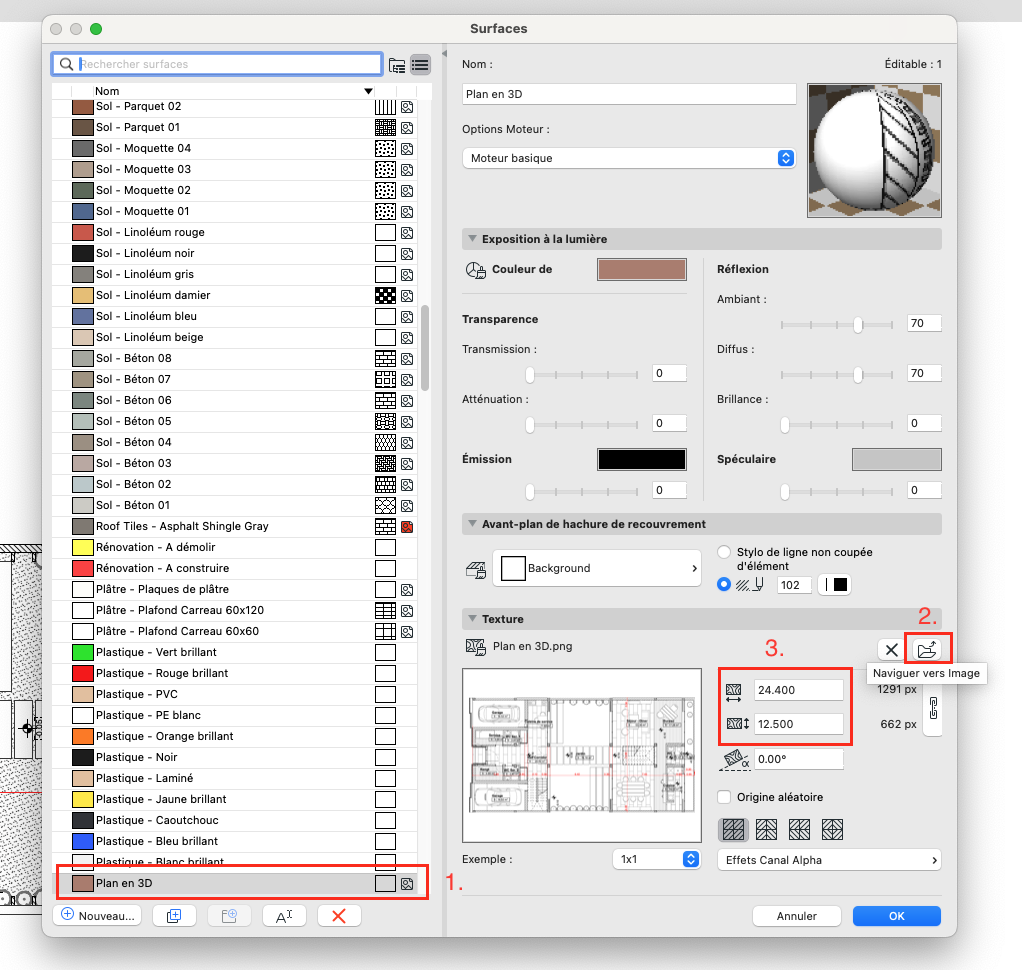

Créer une nouvelle surface,
Lier le fichier PNG comme texture,

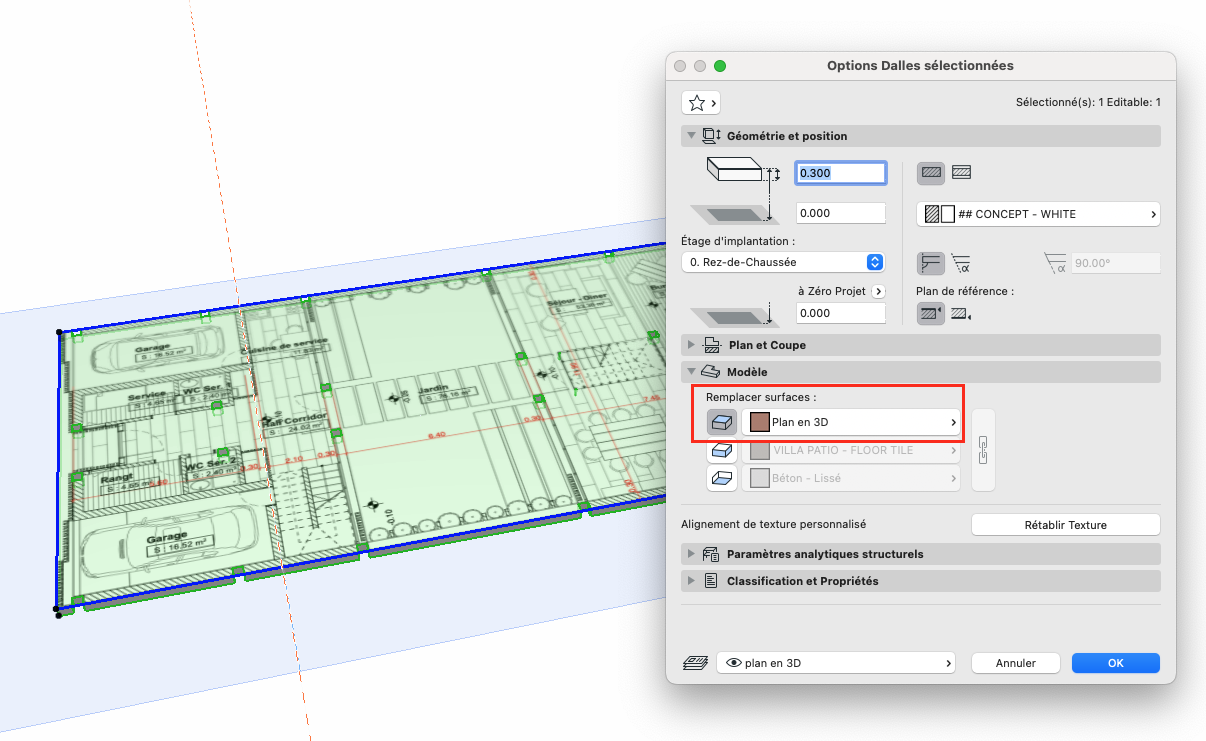

Régler les dimensions de la texture selon les dimensions de l'étage. - Dessiner une dalle autour de l'étage et appliquer la surface à la surface de dessus.
- Afficher la vue 3D avec les éléments souhaités.

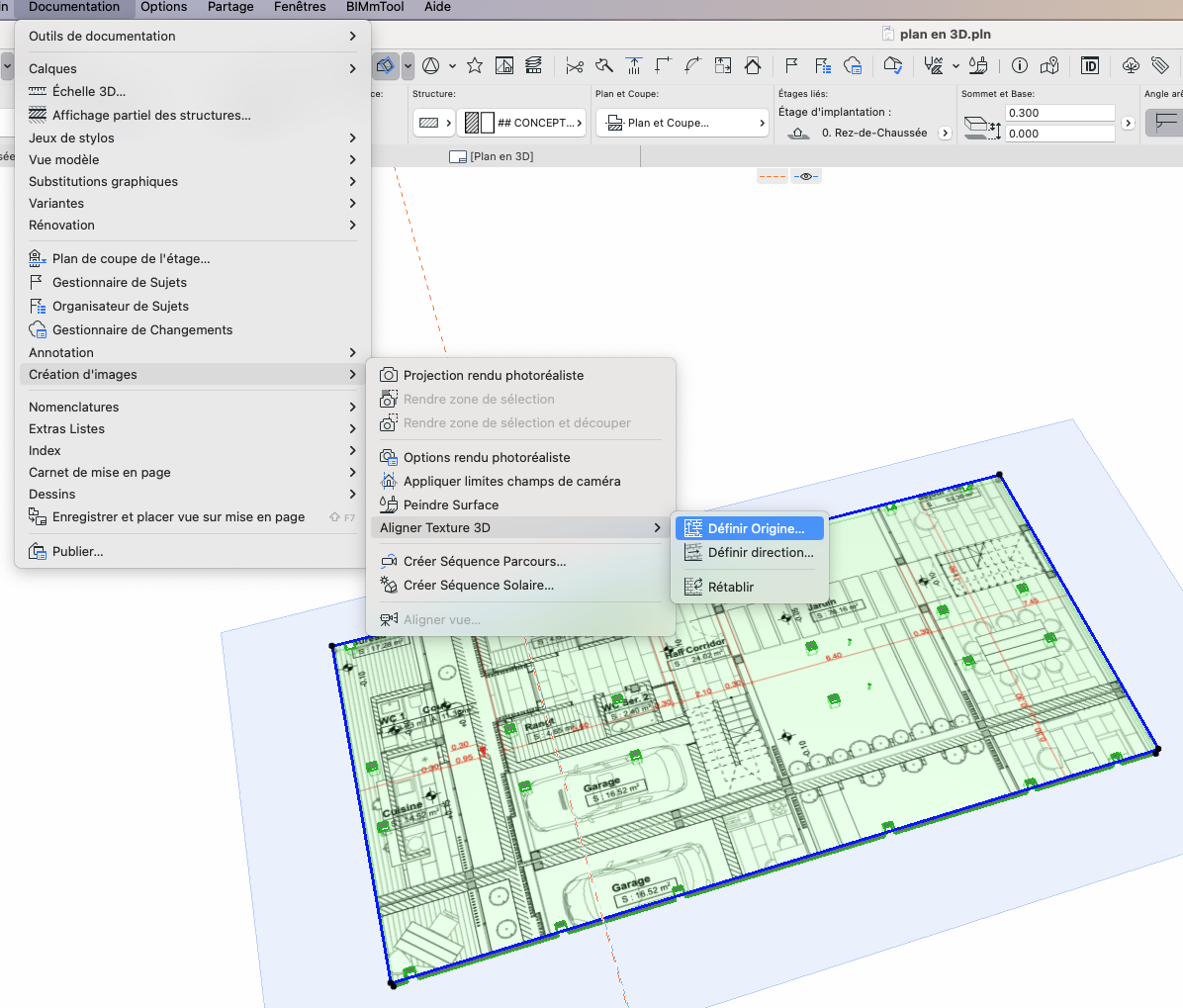

Remarque : si la texture est décalée en 3D sur la dalle, utiliser la commande dans le menu Documentation / Création d'image / Aligner texture 3D / Définir Origine..., + clic sur l'origine, pour aligner la texture correctement.
