Vue 3D sur mise en page pixelisée

Description

Avec Archicad 28 ou antérieur, lorsque l'on place une vue 3D sur une mise en page, quelques fois, elle peut être pixelisée. Ceci est dû à la résolution de l'écran et à sa taille. La taille maximale de l'image est limitée par la taille du moniteur. La méthode suivante permet d'avoir une résolution supérieure.

Pour Archicad 29, lire l'article : Modifier la résolution des 3D sur les mises en pages

• Méthode macOS
• Méthode Windows

Solution

Méthode macOS

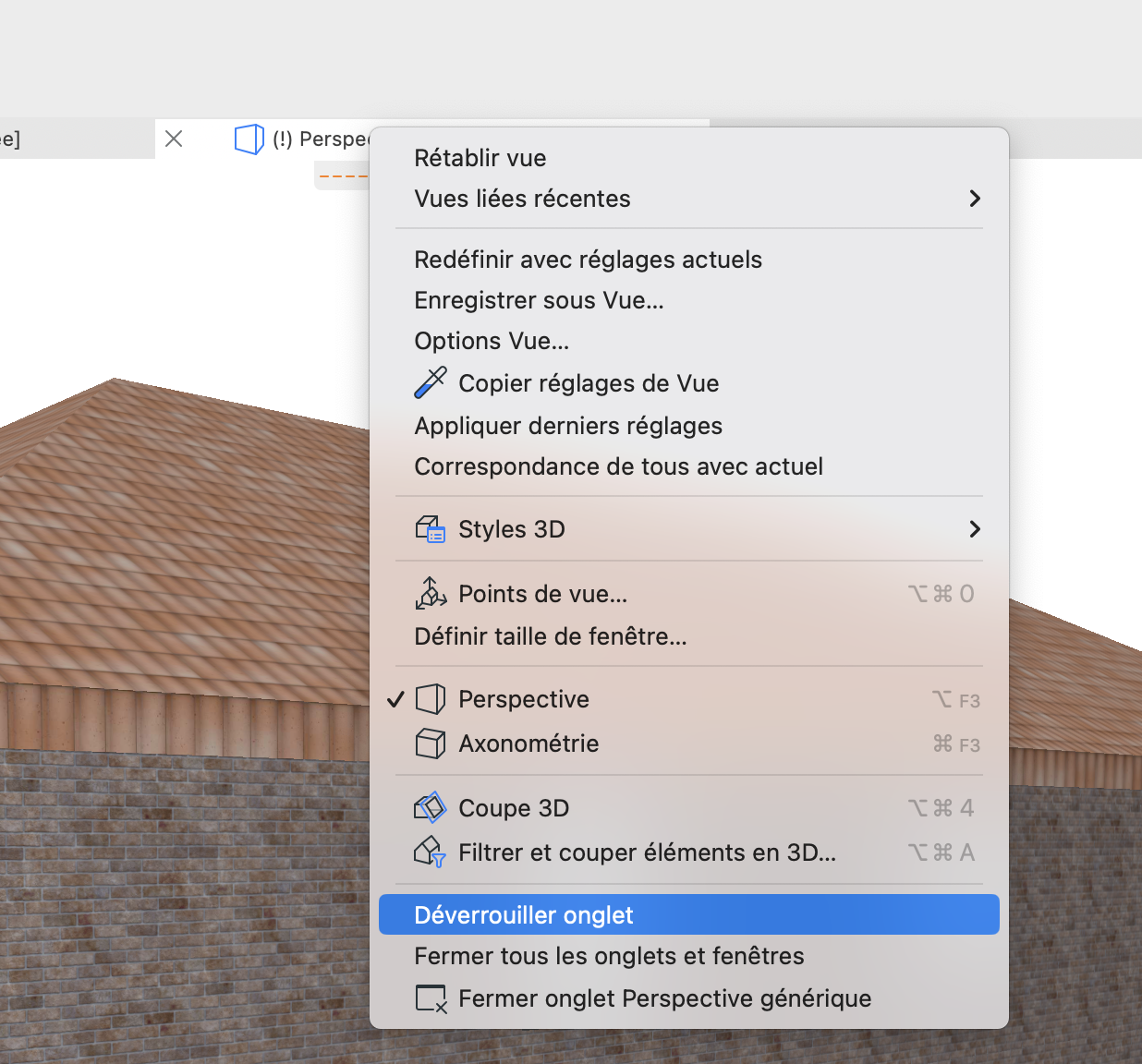

1. Déverrouiller l'onglet

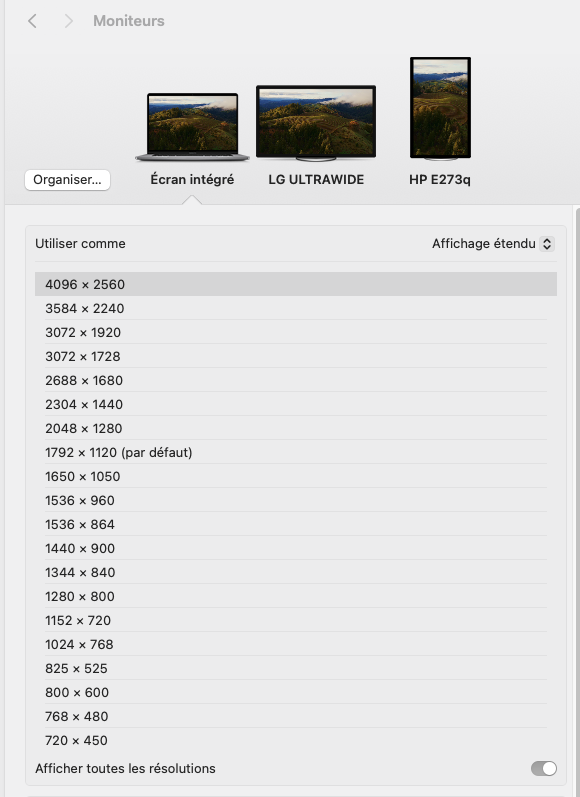

2. Mettre les réglages de résolution de l'écran au maximum

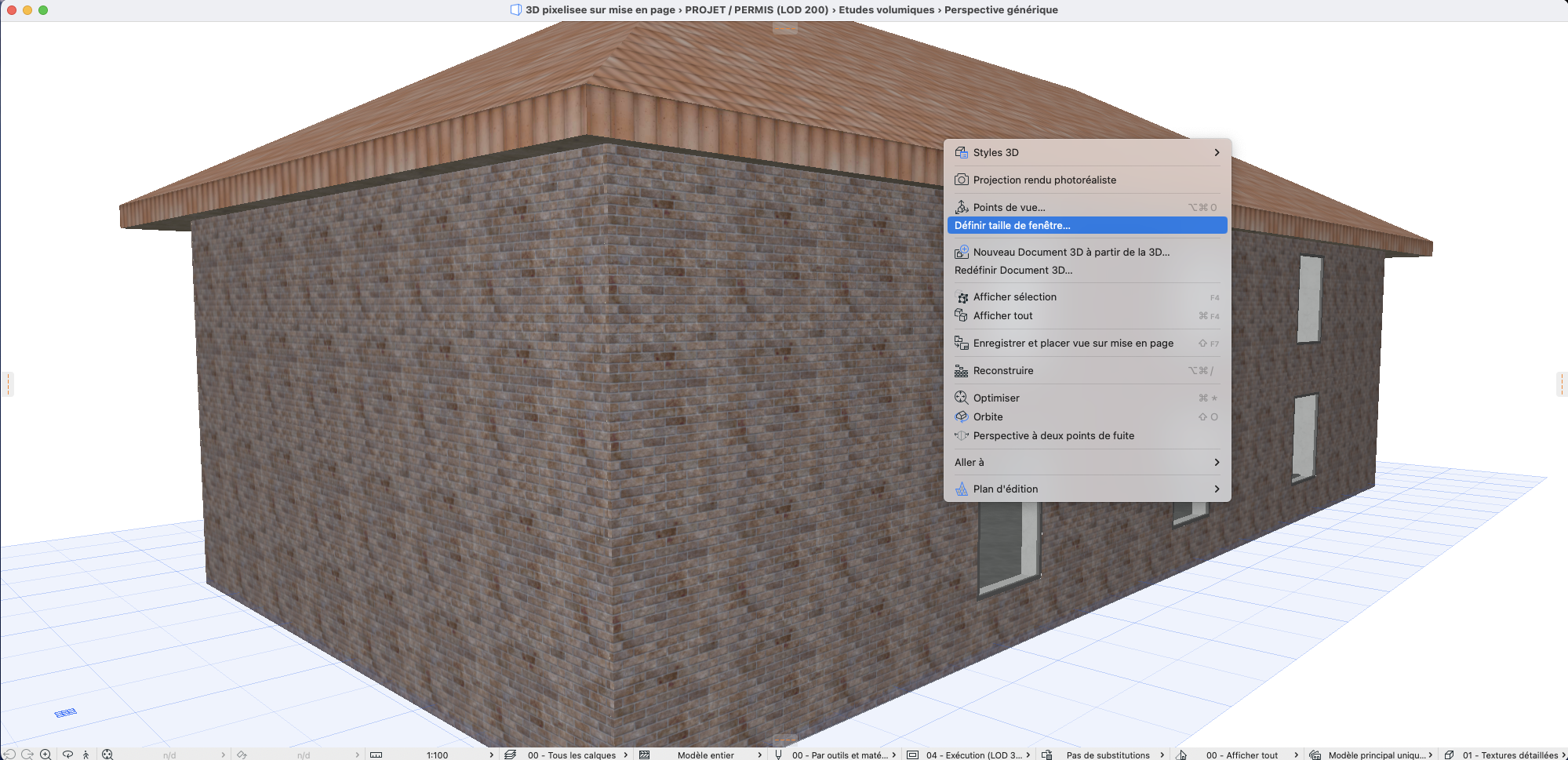

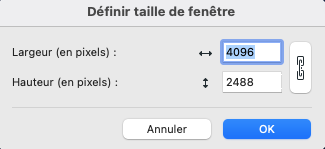

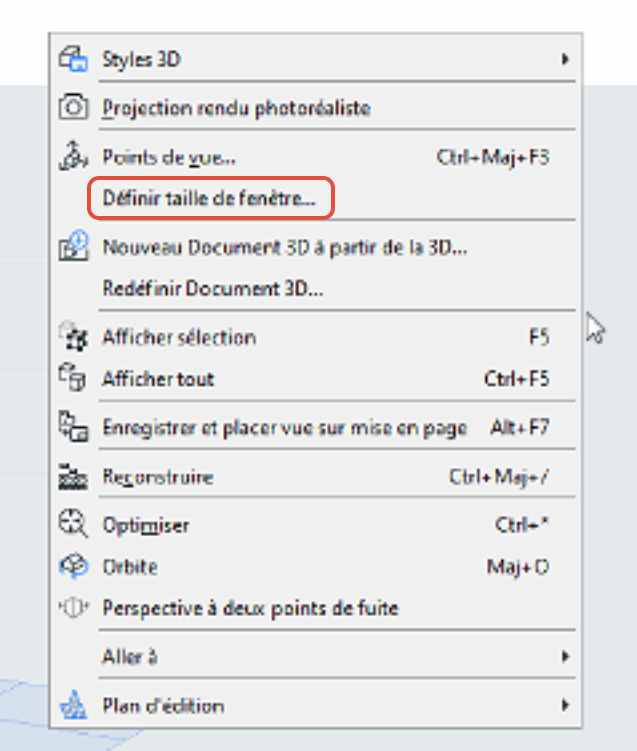

3. Définir la taille de la fenêtre (clic droit sur la fenêtre)

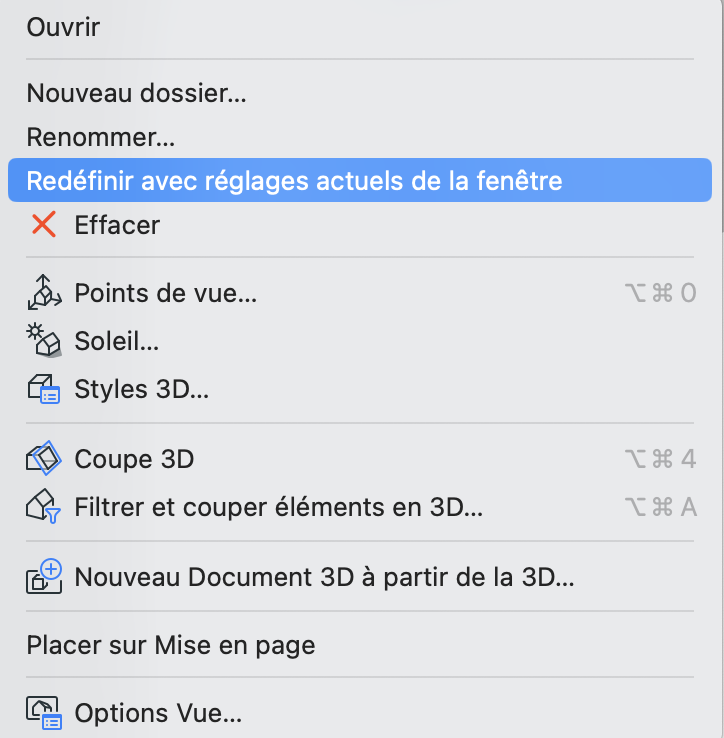

4. Enregistrer cette vue ou redéfinir avec réglages actuels de la fenêtre

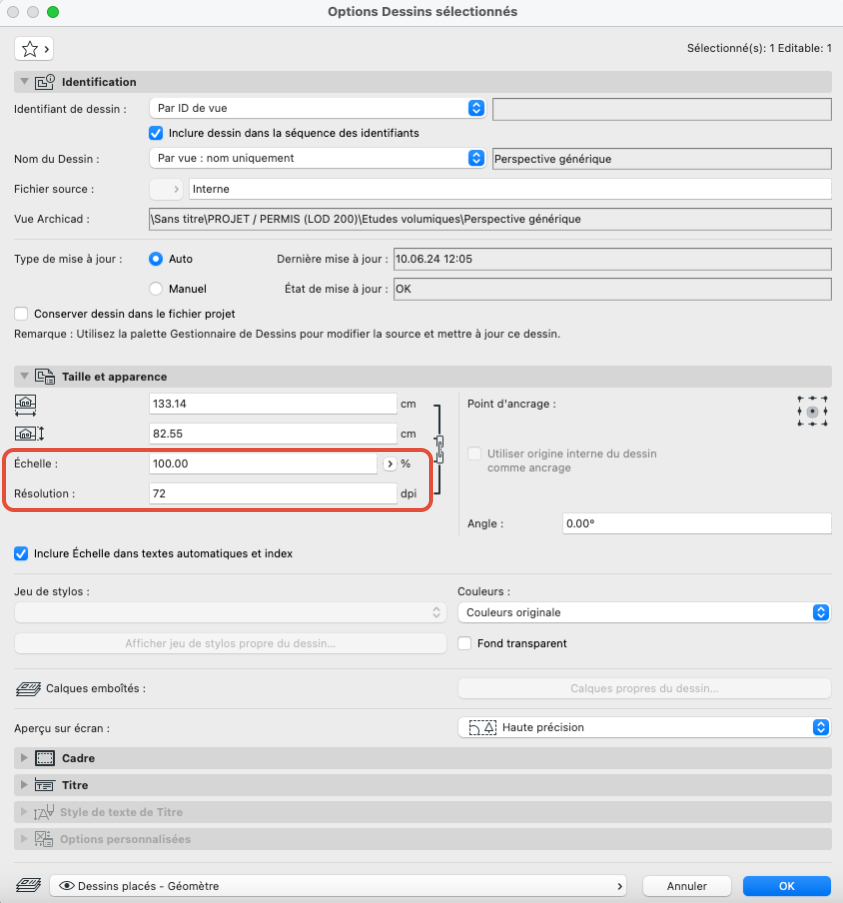

5. Placer en mise en page et redimensionner la taille

6. La résolution augmente


Méthode Windows

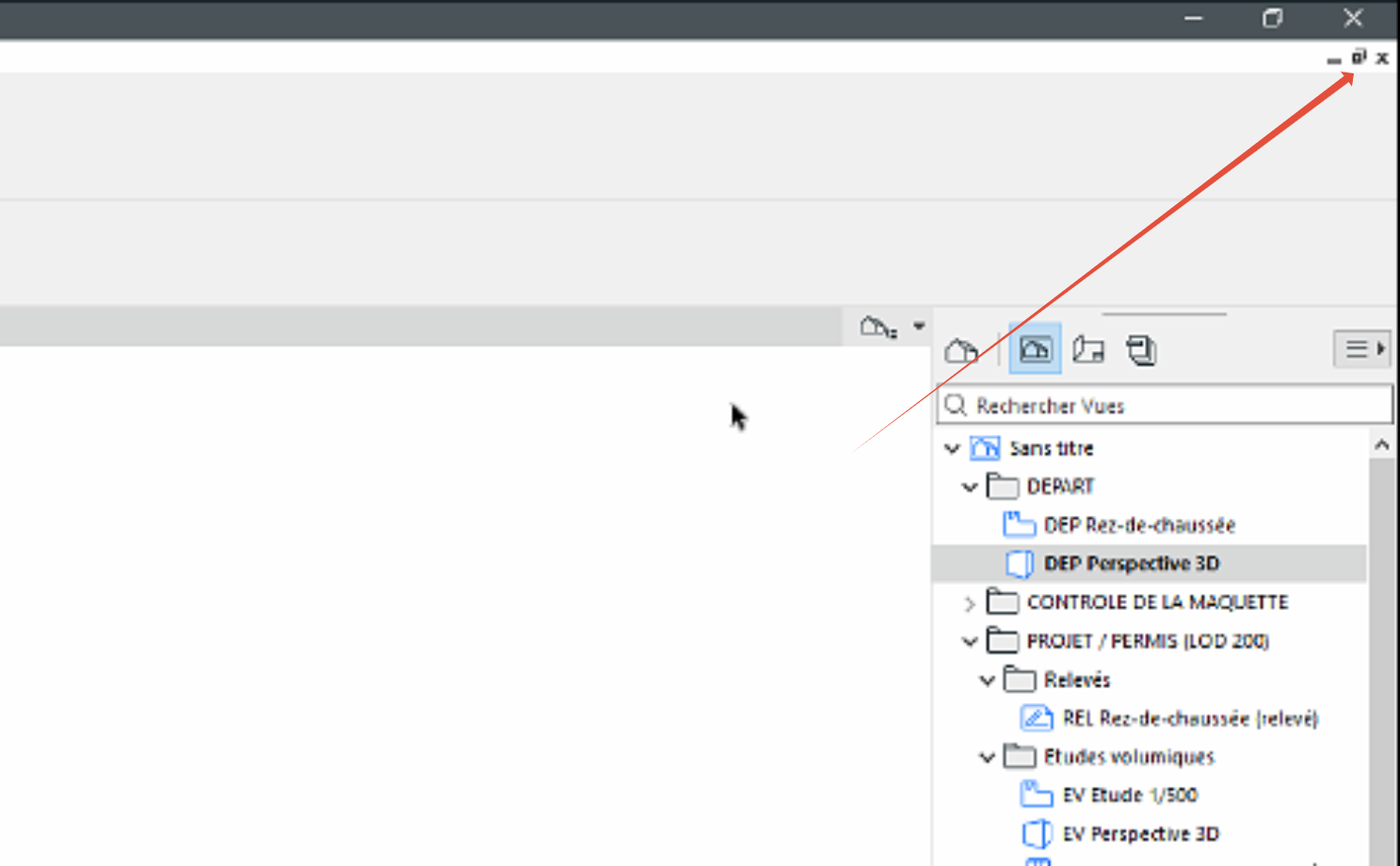

1. Détacher la fenêtre

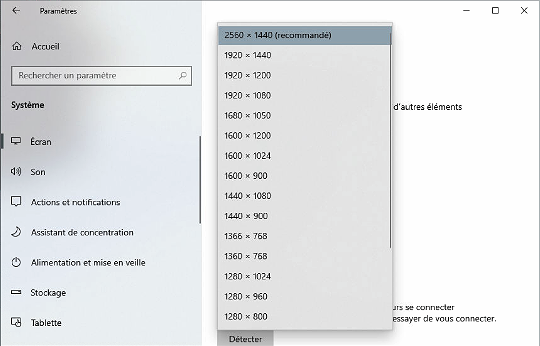

2. Mettre les réglages de résolution au maximum

3. Définir la taille de la fenêtre (clic droit sur la fenêtre)

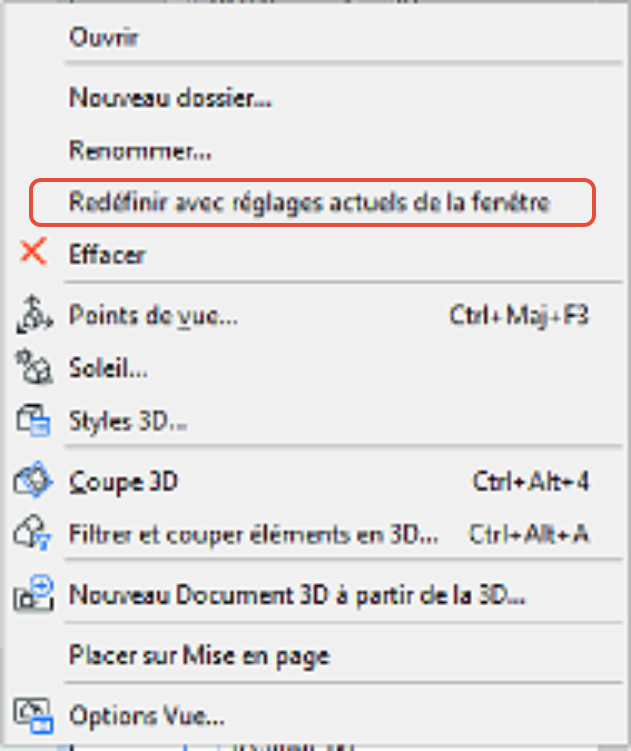

4. Enregistrer cette vue ou redéfinir avec réglages actuels de la fenêtre

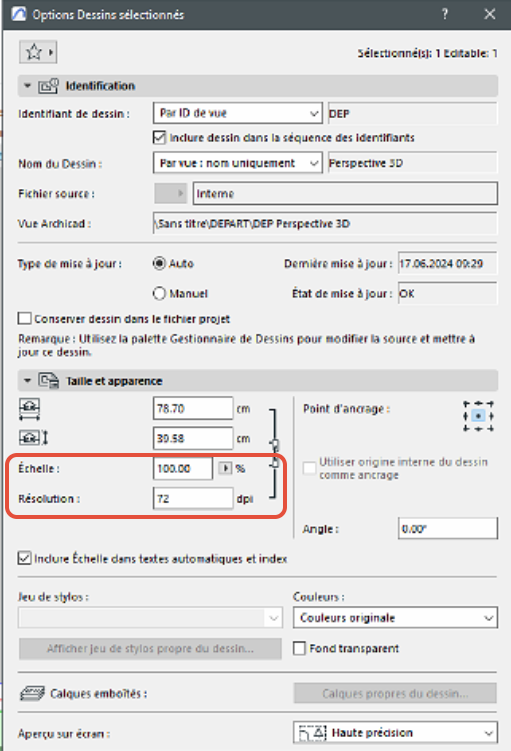

5. Placer en mise en page et redéfinir la taille

6. La résolution augmente
