Description
Dans une nomenclature, il se peut qu'au moment d'afficher celle-ci sur une mise en page, la Prévisualisation 2D ne soit pas visible.

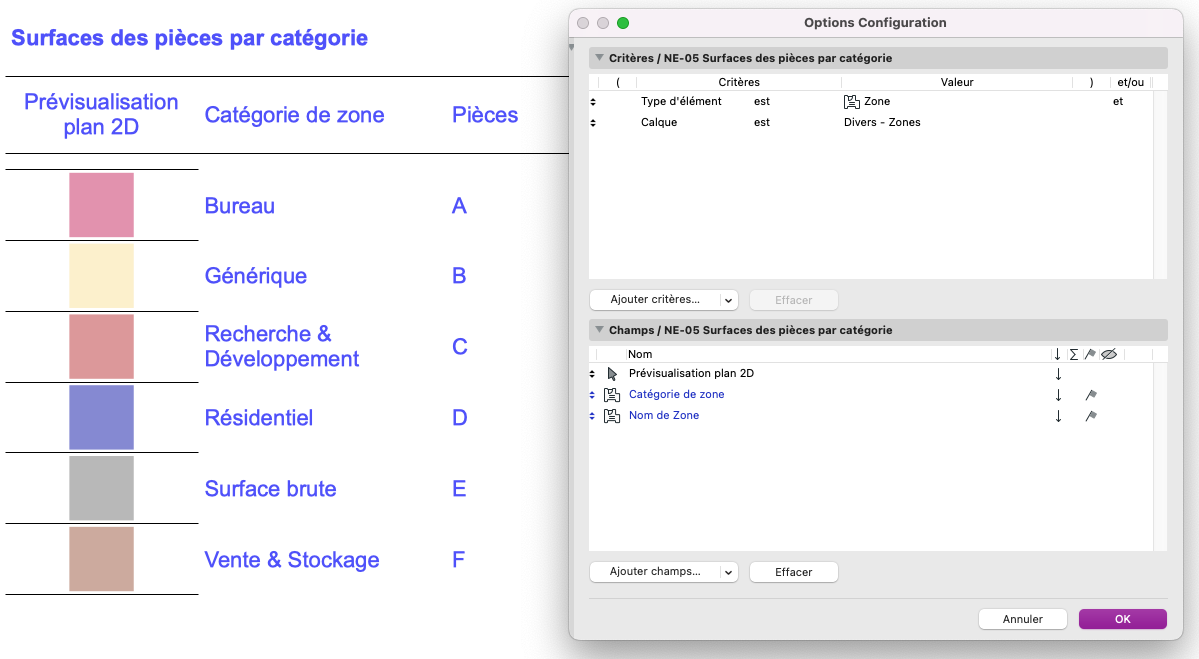

Voici un exemple de Nomenclature et ses Options de configuration :

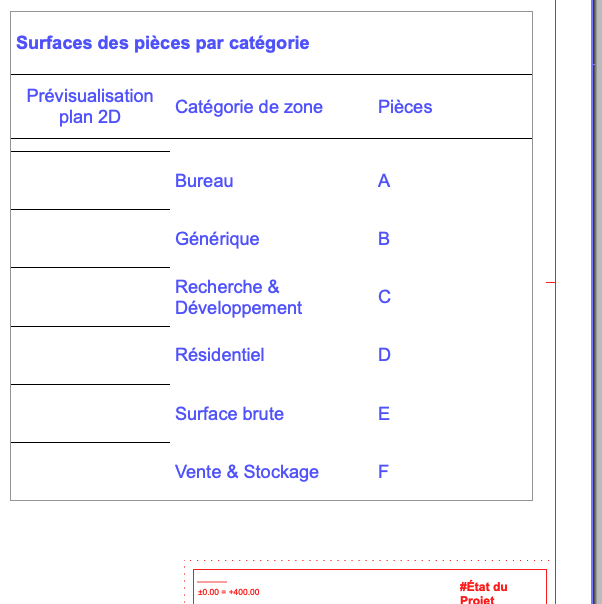

Affichage en Mise en page :
Solution
Cela surviendra uniquement si ce champ est placé à la première colonne. En déplaçant la colonne ou bien en plaçant un champ de texte personnalisé, cela s'affichera correctement.

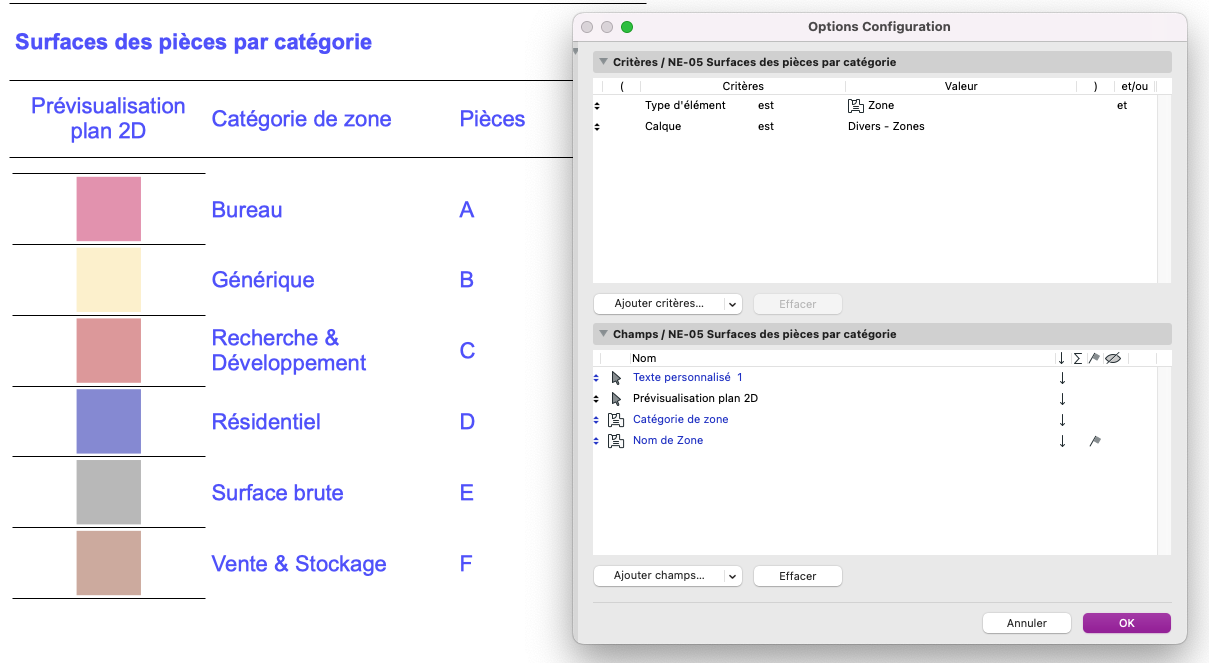

La Nomenclature et ses options de configuration ; la colonne texte a été réduite au maximum :

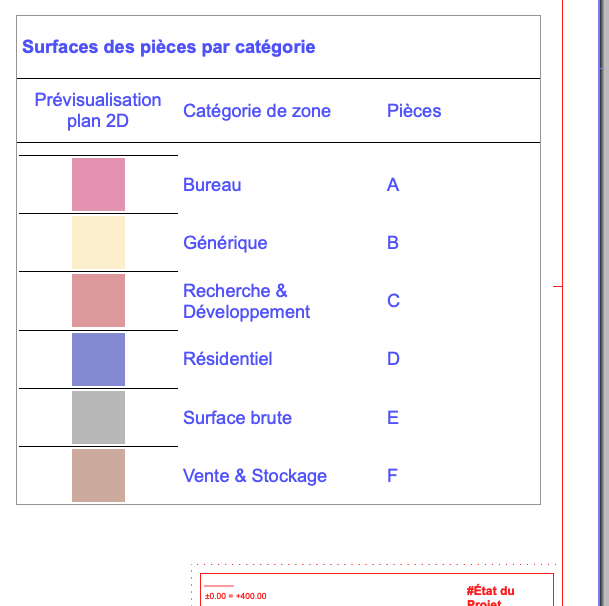

Affichage en Mise en page :

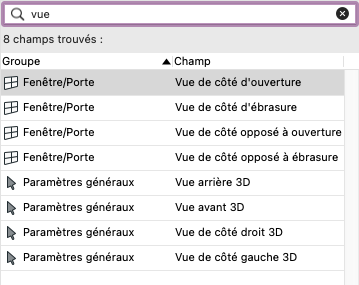

Cet exemple a été fait avec une Nomenclature de Superficies. Le problème sera le même pour tous les éléments dont la Prévisualisation 2D est disponible dans les champs des Options de configuration. Cela est également valable pour les champs concernant les types de vues suivants :
