Gérer les altimétries fichier hôte/modules

Description

Le travail avec des fichiers modules et un fichier hôte peut entraîner quelques complications dans la méthodologie de travail.

Les différents points à vérifier sont les suivants :

• La différence entre les zéros projets de chaque fichier et ses hauteurs d'étage.
• La différence des niveaux de référence.
• L'affichage des éléments de construction en plan
• La mise en place des cotations d'altitudes en coupes et façades.

Solutions

• Gérer les différents zéros projets entre fichier hôte et modules

  Le niveau zéro du projet sera celui du fichier hôte.

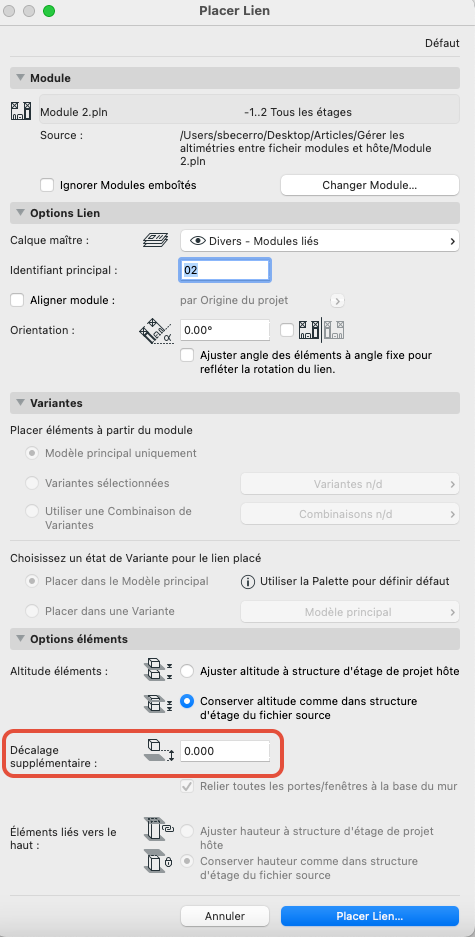

  Quand un module a un décalage vertical entre le fichier source et le fichier hôte, Archicad permet de définir un décalage en hauteur. Ce paramètre permet la résolution de l'implantation de la maquette dans le fichier hôte.

  Pour ce faire, rentrer la valeur du décalage dans le paramètre suivant.



• Gérer les différents niveaux de références entre fichier hôte et modules

  Le niveau de référence du fichier module ne s'importe pas dans le fichier hôte. Le fichier hôte garde ses propres niveaux de référence (ou bien ceux par défaut s'ils n'ont pas été modifiés).

• Gérer les cotes d'altitudes en coupes et façades

  En travaillant sur un fichier hôte avec son propre niveau zéro projet, Archicad ne permettra pas automatiquement de mettre un niveau zéro pour le projet module (avec une côte d'altitude décalée du zéro du fichier hôte).

  Pour contourner cela au moment du placement de cotes d'altitudes, il est possible de placer une origine relative dans la vue et de placer la cote d'altitude selon cette origine relative.

  Les étapes à effectuer :

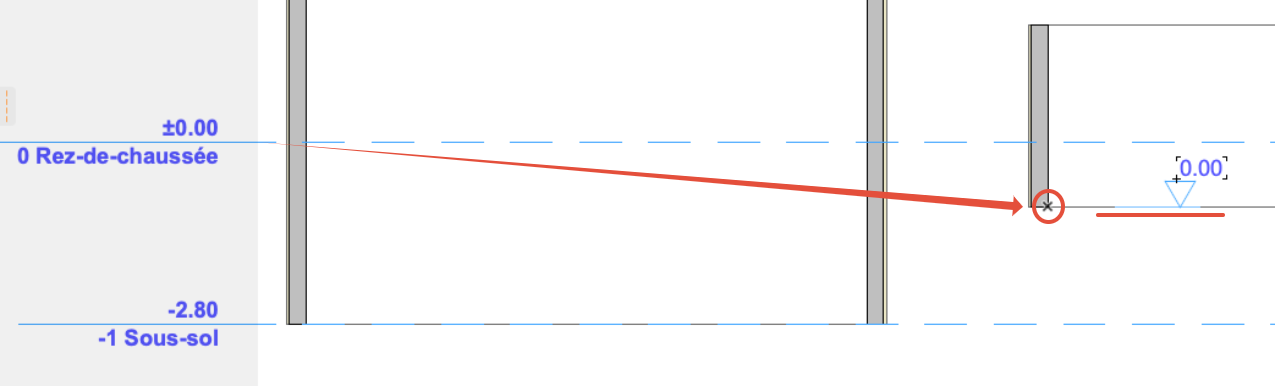

1. Placer une origine relative en coupe ou en façade à la hauteur souhaitée du niveau zéro.
   Pour plus d'informations sur l'origine relative : Aide Archicad.

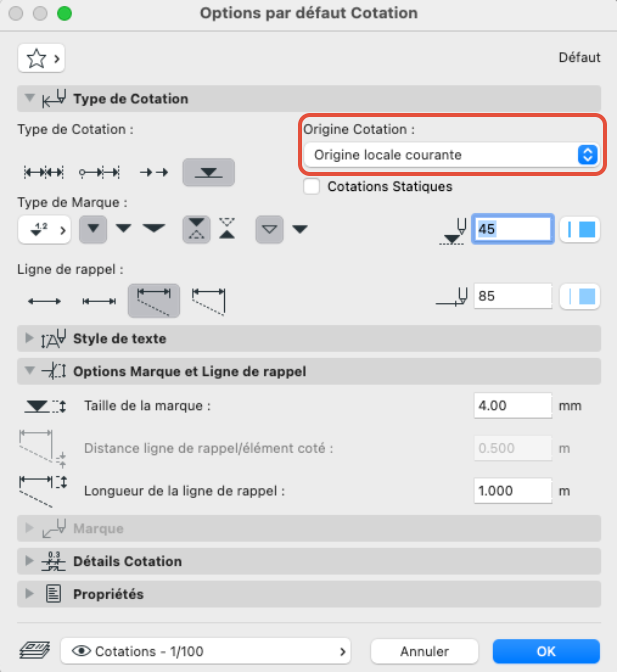

2. Dans les Options des cotations, sélectionner l'origine de cotation : Origine locale courante.



   Cette méthode de travail permet de placer les niveaux zéros de chaque bâtiment avec la cote d'altitude dans une même coupe/façade.
   Il est également possible d'utiliser les Niveaux de référence.

• Gérer l'affichage en plan des différents éléments de construction

  Les escaliers

  Par exemple, si le fichier hôte et le module ont un décalage de négatif de deux mètres et que dans le fichier hôte l'affichage en plan est incorrect.

  Par défaut, dans les réglages d'affichage en plan de l'escalier, uniquement un Étage approprié est réglable. Pour pouvoir régler l'Étage approprié inférieur ou l'Étage approprié supérieur selon le décalage en négatif ou en positif, voici comment procéder :

1. Ouvrir le module dans un autre exemplaire d'Archicad pour modification.

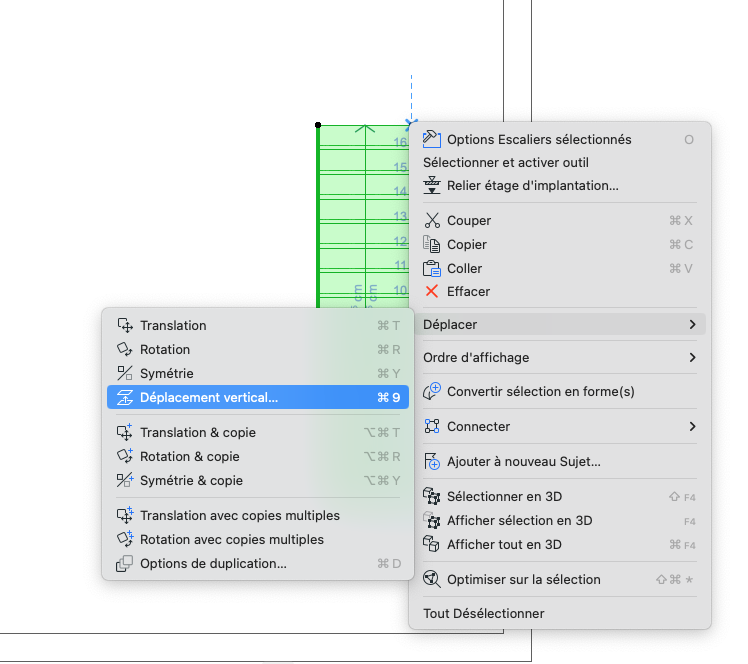

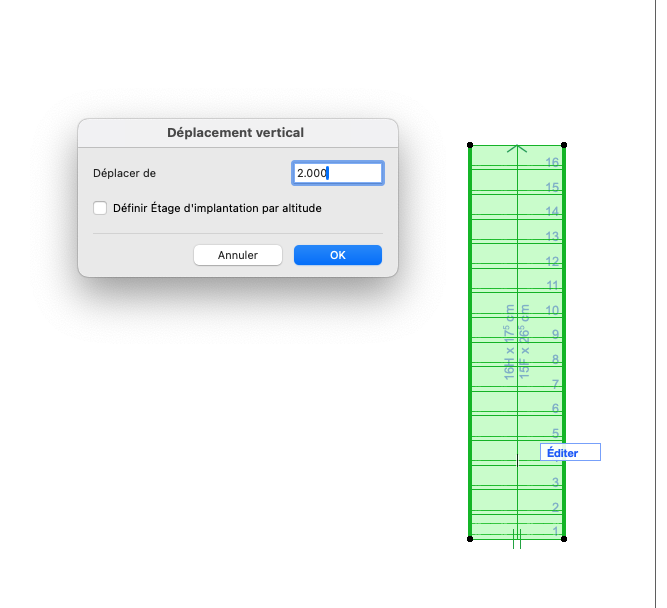

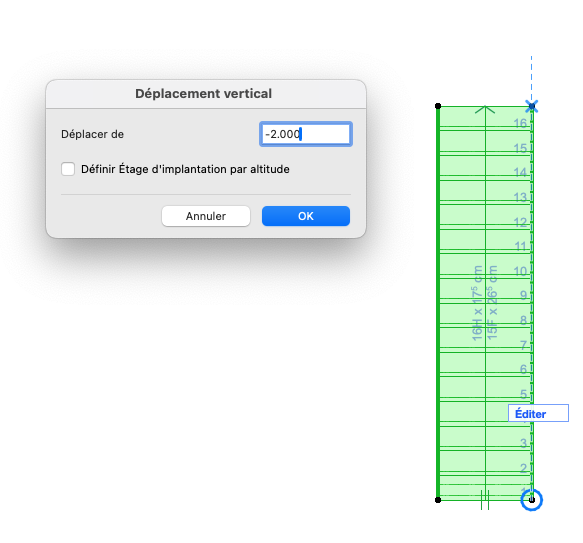

2. Sélectionner l'escalier, faire un clic droit / Déplacer pour faire un Déplacement vertical négatif de deux mètres (le décalage du module dans le fichier hôte dans notre exemple).

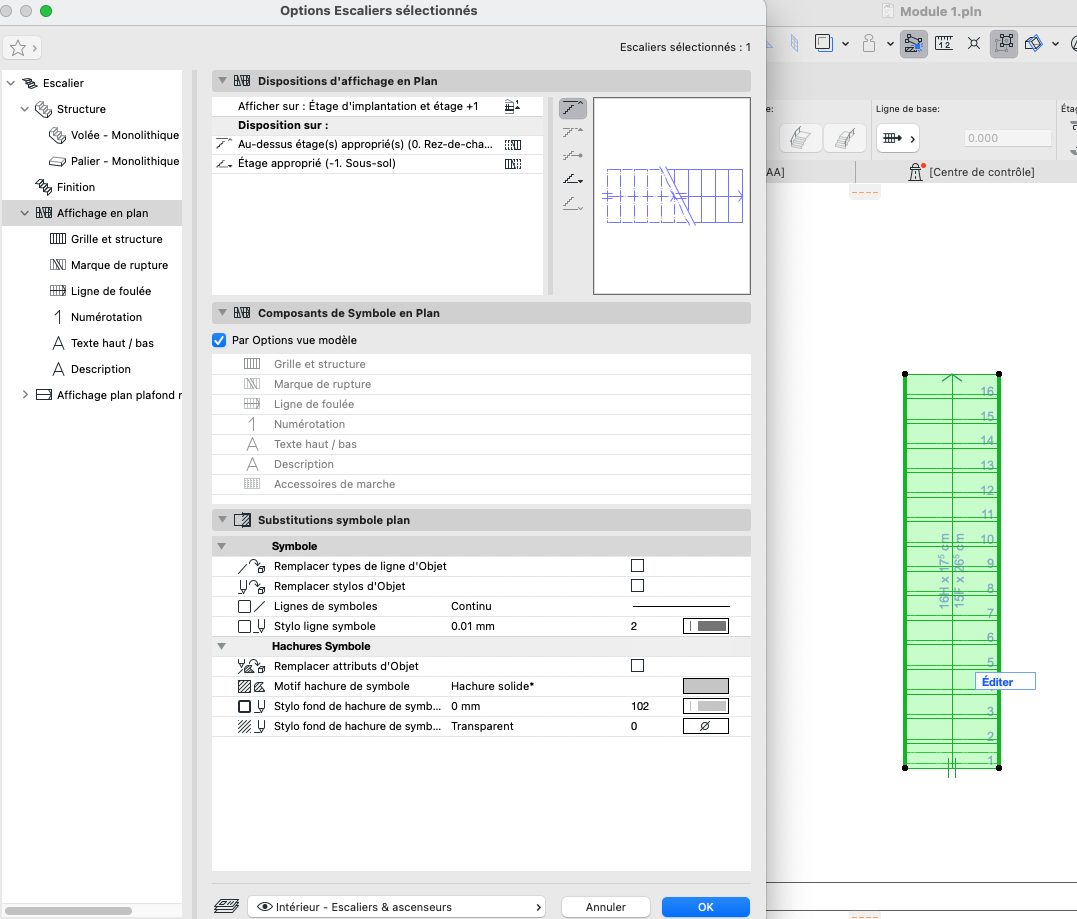

3. Ouvrir les Options de l'Escalier. Dû au décalage effectué, l'affichage pour Étage approprié inférieur apparaît et peut être géré.
   Valider avec OK.


4. Remonter l'escalier avec la même méthode utilisée précédemment. Donc, clic droit / déplacer et faire un déplacement vertical positif de deux mètres (replacer l'escalier à sa position initiale).

5. Enregistrer le module

6. Faire la mise à jour du module dans le fichier hôte.

   Les menuiseries

   Important : Les murs doivent impérativement être dessinés étage par étage.
   Dans le cas contraire, la gestion de l’affichage en plan devient impossible, ce qui peut entraîner des erreurs de lecture ou de coordination.

   Pour les menuiseries, quels que soient leurs décalages :

   L'affichage en plan des murs associés aux menuiseries doit être en Coupe symbole.

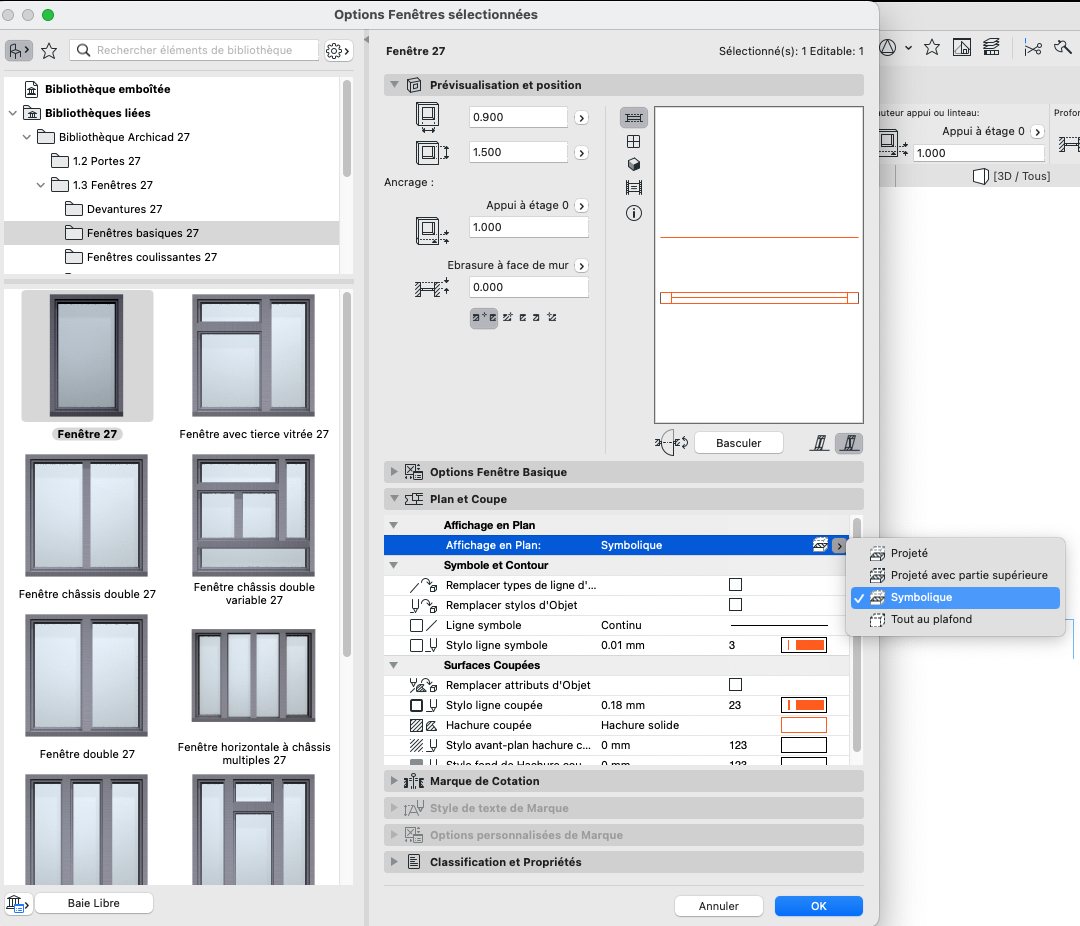

   L'affichage en plan des menuiseries doit être en Symbolique.


   Les murs-rideaux

   Pour l'affichage en plan des murs-rideaux, il faut tenir compte du fait que la hauteur du plan de coupe dans le fichier hôte doit toujours traverser le mur-rideau. De ce fait, si le décalage n'est pas trop conséquent, l'étape suivante ne sera pas nécessaire.

   Si le décalage est conséquent, il sera nécessaire de travailler avec plusieurs vues aillant différentes hauteurs de plan de coupe.

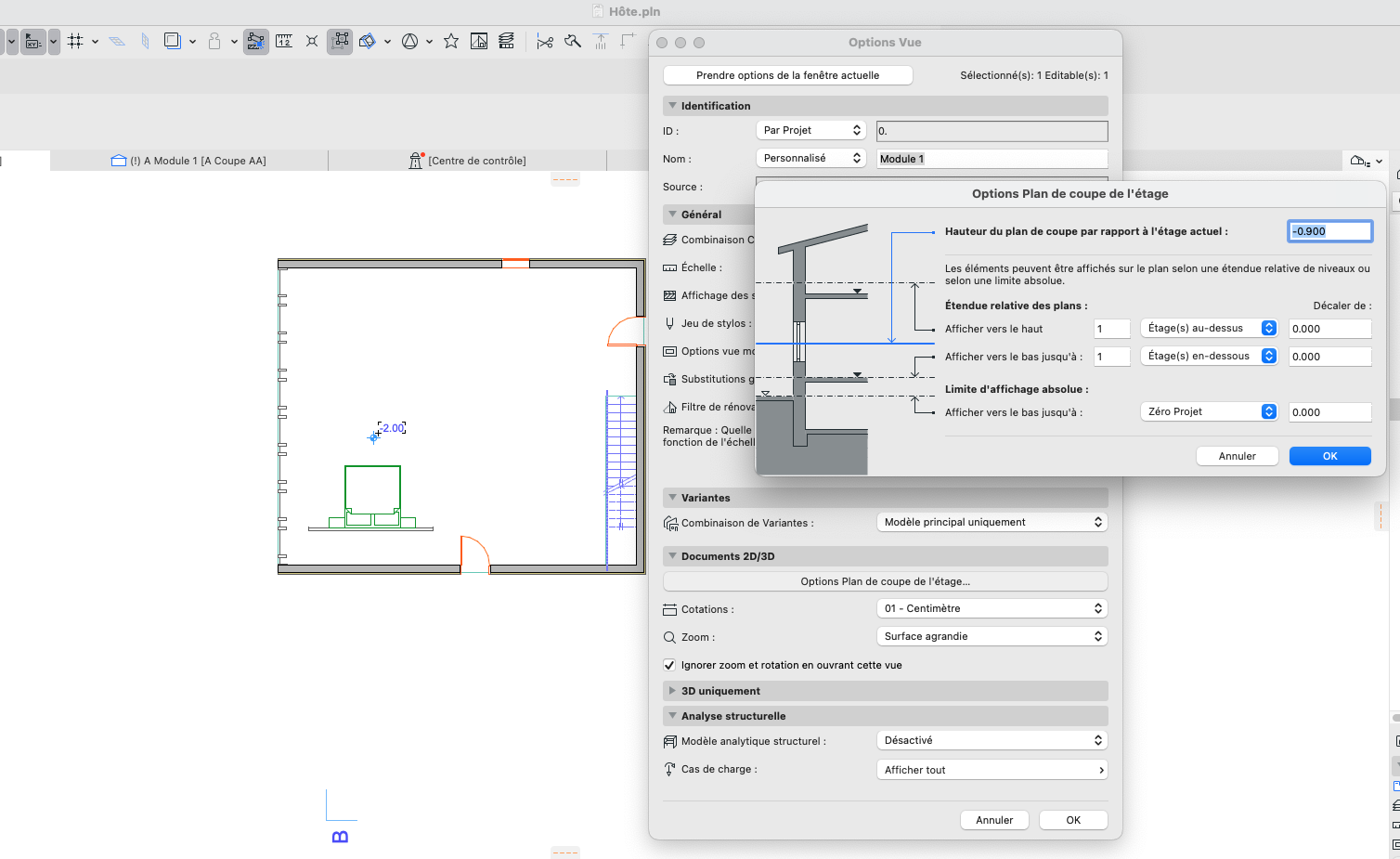

   Nous allons prendre l'exemple d'un rez-de-chaussée contenant un mur rideaux dans un module 1. Ce module ayant un décalage de deux mètres, nous allons créer une vue pour l'affichage du module 1.

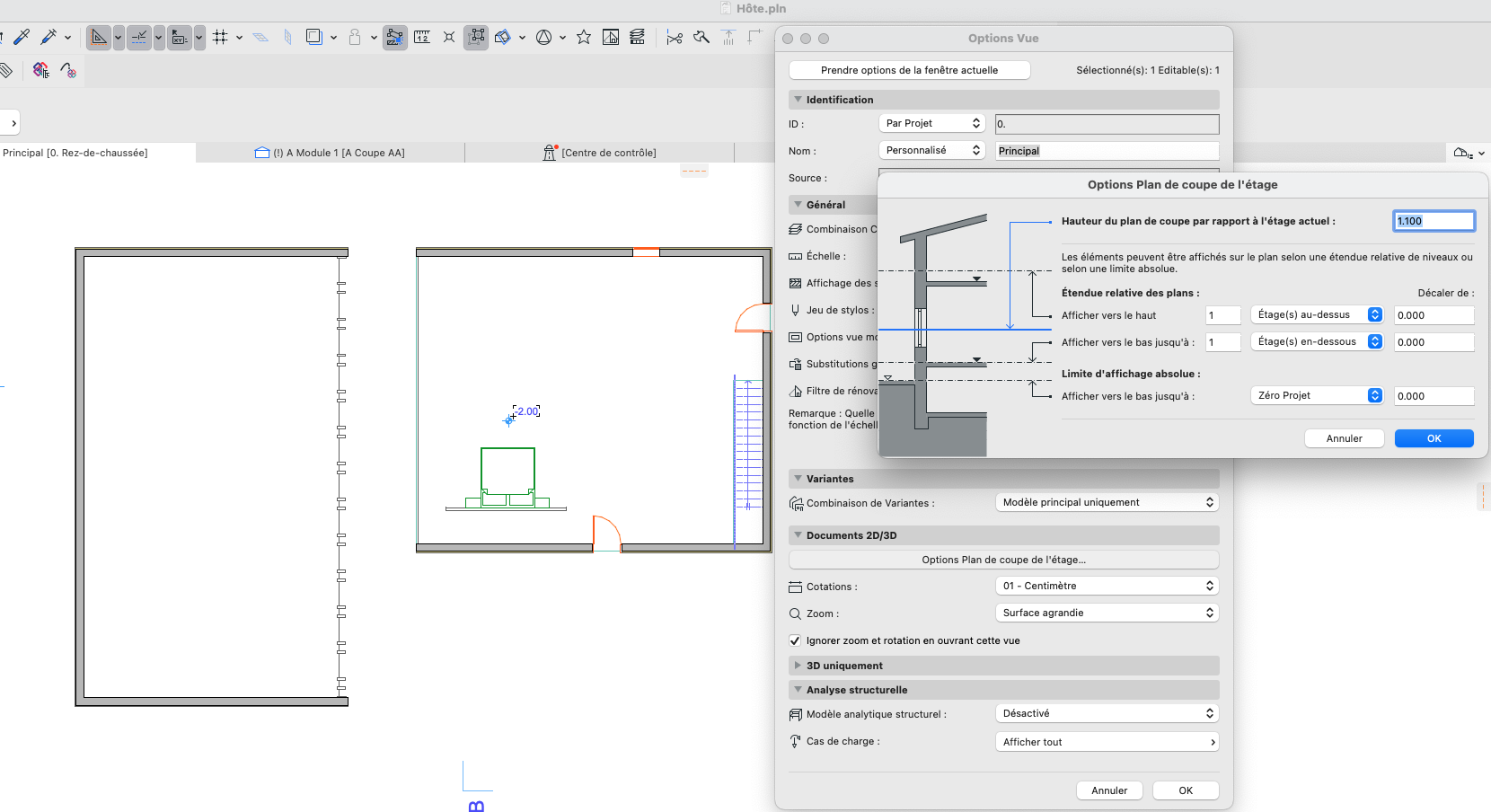

   Une deuxième vue pour le bâtiment principal.


   Ces deux vues d'un même étage peuvent être assemblées en mise en page pour n'avoir qu'un seul plan d'étage.
