Description
Il est nécessaire d’importer un fichier RFA (Revit Famille), car les familles Revit sont principalement utilisées pour créer du contenu. Dans Archicad ces familles seront sous forme d’objets, de portes, de fenêtres ou d'élément MEP.
Les éléments de bibliothèque générés dans Archicad conservent la géométrie exacte ainsi que tous les paramètres (en mode non modifiable) présents dans le format RFA.
Solution
Pour importer un objet Revit Famille (RFA) et générer un objet GDL, une porte, une fenêtre ou un élément MEP avec la même géométrie et les mêmes paramètres :
- Accéder via Fichier / Bibliothèques et objets / Importer RFA comme objet GDL.
- Sélectionner le fichier RFA à importer, puis cliquer sur Ouvrir.
-

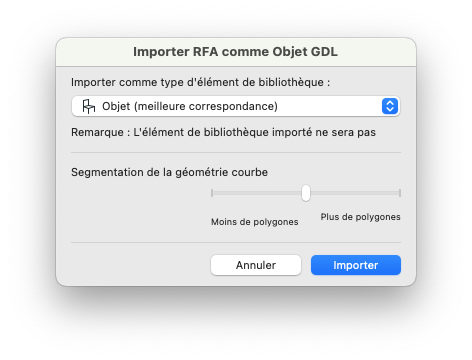

Dans la boîte de dialogue Importer RFA en tant qu’objet GDL, personnaliser les options d’importation :
Choisir le type de pièce de bibliothèque Objet (meilleure correspondance), Porte, Fenêtre ou Équipement MEP, en fonction de la famille.
Utiliser le curseur Segmentation de la géométrie courbe pour définir le niveau de détail géométrique.
Ajuster le nombre de polygones (plus de polygones = plus de détails, moins de polygones = fichier plus léger). - Cliquer sur Importer.
- L’objet GDL, la porte, la fenêtre ou l'élément MEP convertis apparaîtront dans la Bibliothèque emboitée du projet.
- Utiliser l’outil approprié Objet, Porte, Fenêtre ou élément MEP pour insérer l’élément dans le projet.
Astuce : Vérifier le nombre de polygones avec les Goodies.
Remarque : L’édition paramétrique ne sera pas disponible pour l’objet importé.
