Description
Cet article explique comment importer un fichier RVT afin que les éléments contenus soient convertis en objets GDL (comme contenu non éditable) pour la coordination et la vérification du modèle.
Solution
Importer et placer les éléments provenant du fichier RVT comme un module lié. Les objets GDL créés reprennent la géométrie, les propriétés et les couleurs de surface originales des éléments importés.
- Aller sur le menu Fichier / Contenu externe / Placer lien.

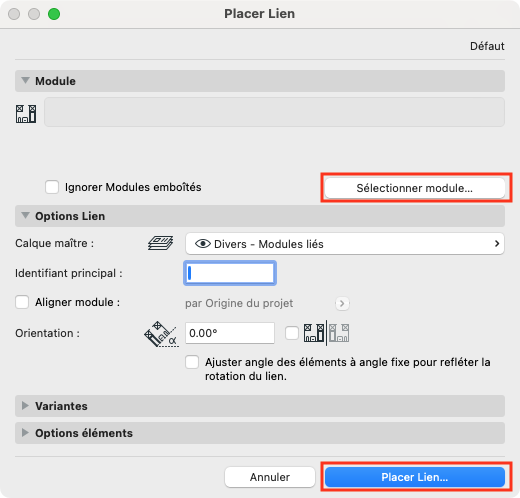

Dans la boite de dialogue, cliquer sur Sélectionner module ou Placer lien.

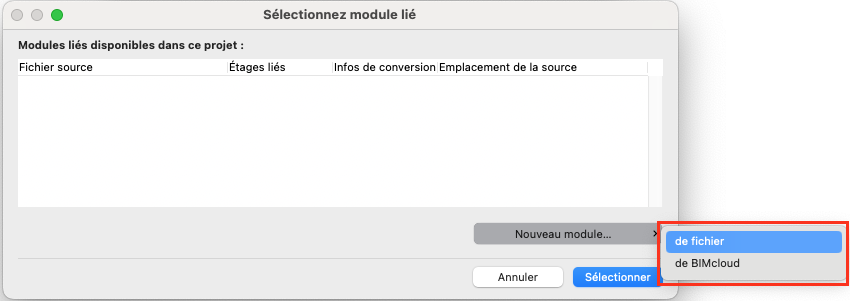

Cliquer sur nouveau module et de fichier.
Choisir le format Fichier RVT, sélectionner le fichier et cliquer sur Options.

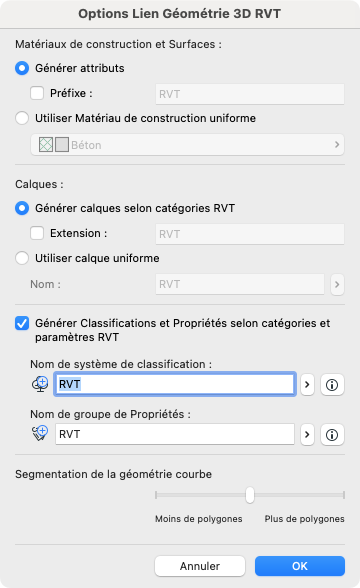

- Personnaliser les options d'importation, cliquer sur OK puis sélectionner.
- Matériaux de construction et surfaces - choisir une des options pour gérer les matériaux de construction et les surfaces des éléments importés.
- Calques - choisir une des options pour créer des calques pour les éléments importés.
Classifications et propriétés - choisir de générer ou non des propriétés et classifications du fichier RVT.

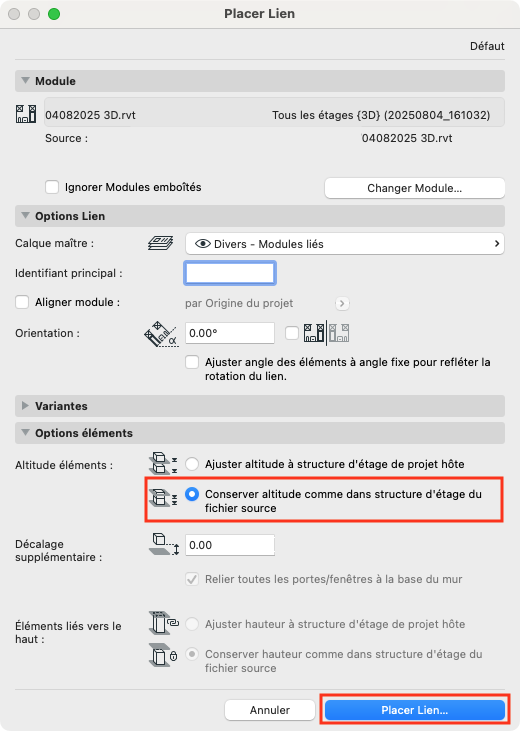

Une fois le fichier RVT sélectionné, vérifier l'onglet Options éléments dans la fenêtre de dialogue Placer lien afin que l'altitude des éléments soit conservée comme dans la structure d'étage du fichier source. Cliquer sur Placer lien.

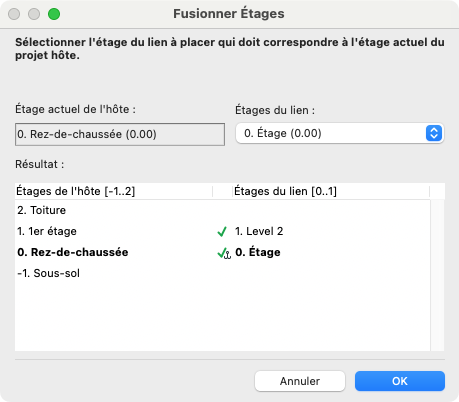

Fusionner les étages - sélectionner la correspondance entre les étages du fichier hôte et ceux du fichier source (RVT). Valider avec OK.
- Les éléments importés du fichier Revit seront convertis en objets GDL.
- Les objets sont placés dans la bibliothèque emboitée du projet.
