Depuis la version 25 d’Archicad, le géoréférencement d’un projet se fait grâce au point de topographie qui est un outil directement intégré dans Archicad. Dans les versions antérieures, il s’agissait d’un objet de la bibliothèque intégrée. Cet article explique comment géoréférencer un projet Archicad à l’aide d’un fichier DWG géoréférencé par un géomètre et placé avec l’outil Dessin.
- Ouvrir un fichier vierge d’Archicad.

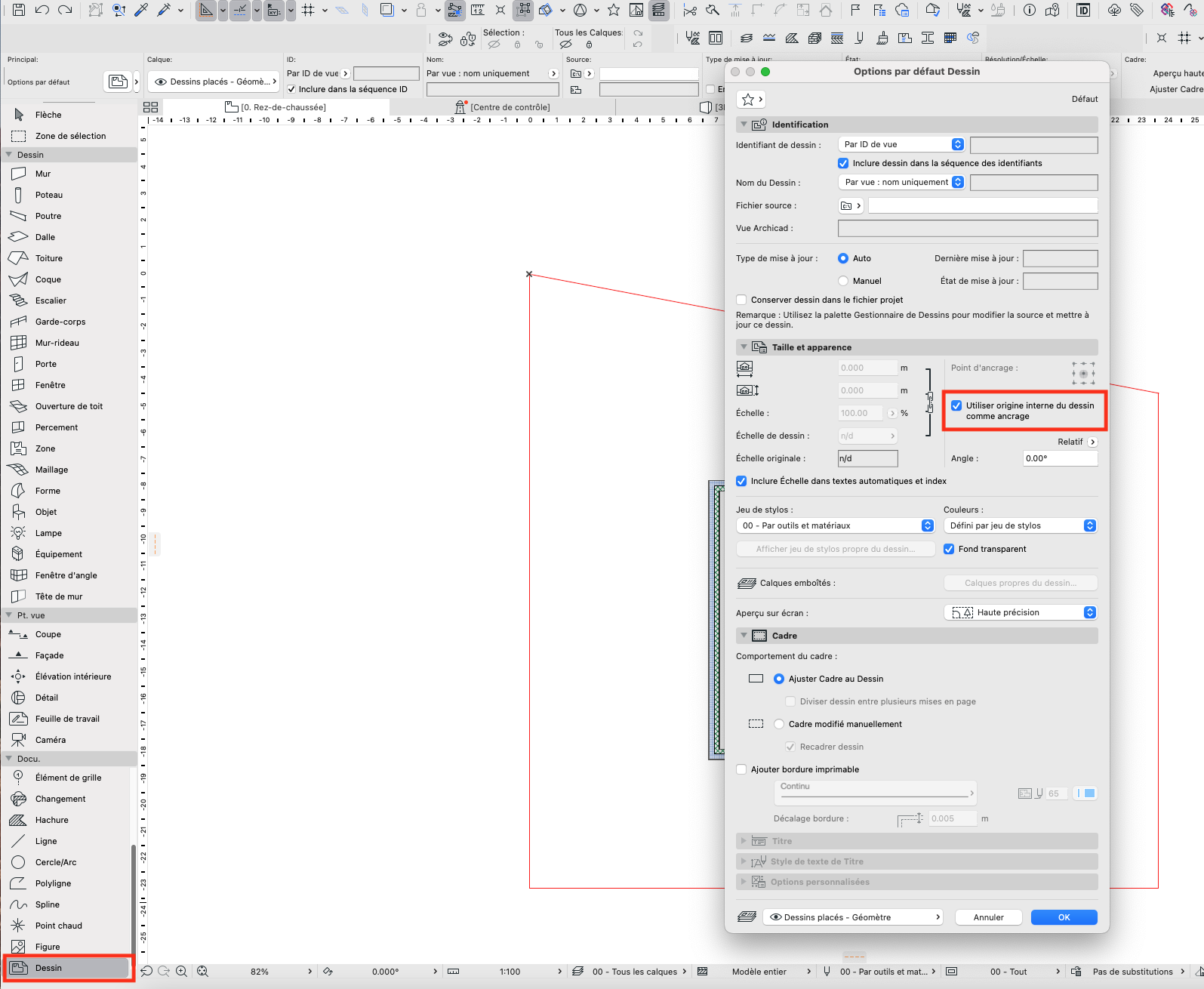

- Sélectionner l’outil Dessin et entrer dans les Options par défaut de l’outil pour cocher « Utiliser origine interne du dessin comme pour ancrage » et valider avec le bouton OK.
- Ensuite, il est très important de cliquer sur l'origine du projet Archicad ( x ) et pas n’importe où, puis de choisir le fichier DWG et de valider l’unité de dessin. Vous aurez ainsi le fichier géo-référencé du géomètre correctement placé par rapport à l’origine Archicad.
- Une fois le DWG importé, placer un élément sur l’origine Archicad, par exemple, un point chaud. Par la suite, cet élément nous servira de point de repère pour placer le point de topographie.
- Sélectionner l’élément de repère/point chaud, optimiser la vue, et sélectionner le DWG placé.
En optimisant la vue, on remarque que le DWG placé se trouve très loin de l’origine du projet Archicad. C’est normal, car son origine se trouve à l’origine du géoréférencement (en Suisse, à la MN 95), c’est-à-dire, à quelques milliers de kilomètres vers l’est et vers le nord.
Dans certains cas, les coordonnées du point géo-référencé sont indiquées numériquement dans le fichier DWG. Dans ce cas-ci, vous pouvez géoréférencer votre projet avec ces coordonnées et en suivant cet article : Géoréférencer un projet avec un fichier DWG du géomètre.
Dans Archicad, comme dans d’autres logiciels, il n’est pas conseillé de modéliser aussi loin de l’origine du projet. Il faut donc déplacer l’importation DWG vers l’origine du projet.

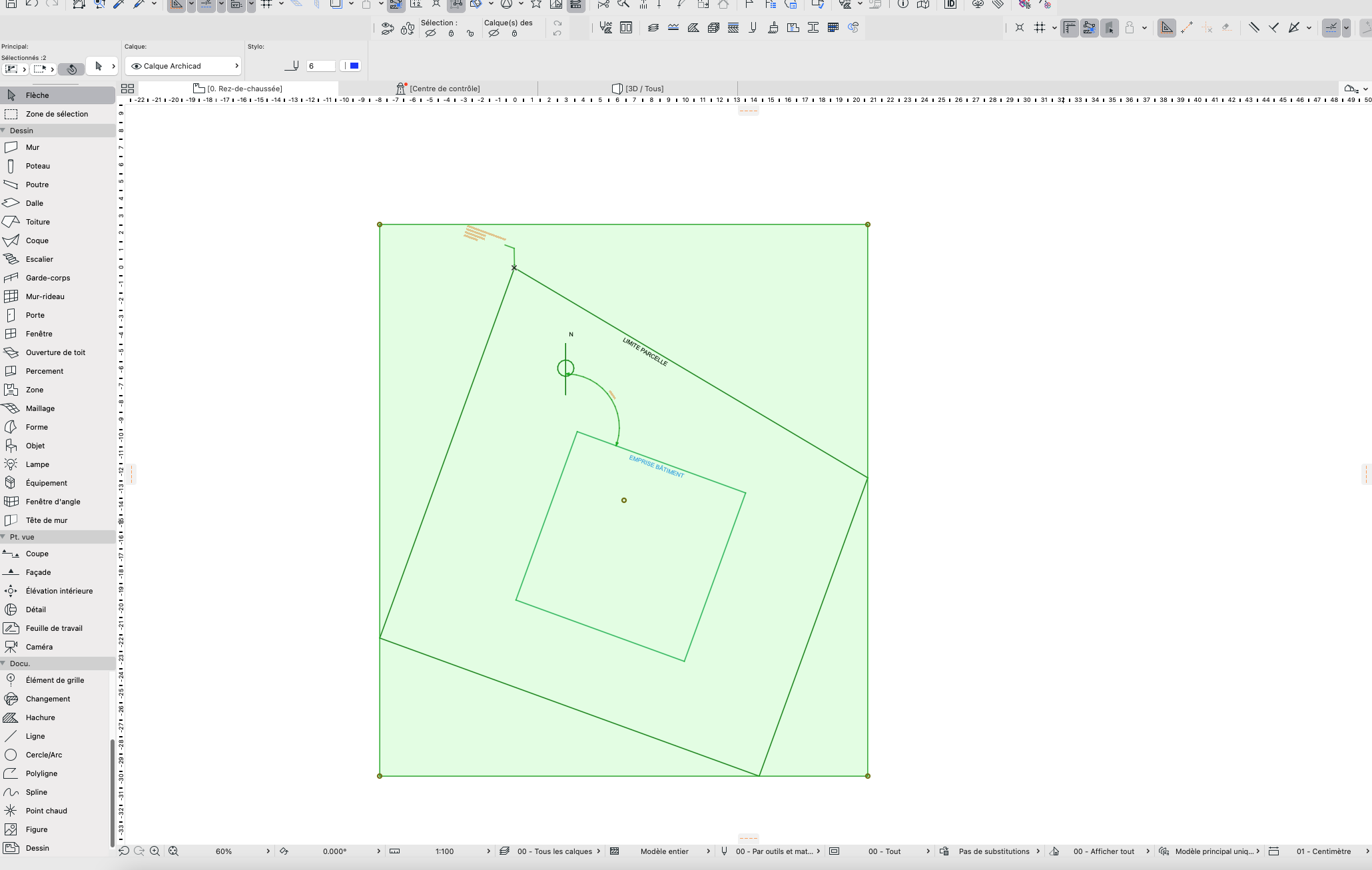

- Tout en ayant le point chaud et le dessin DWG sélectionnés, déplacer le projet (DWG placé) au plus proche de l’origine d’Archicad. Le point de repère sera quant à lui déplacé vers l’origine de la MN 95.

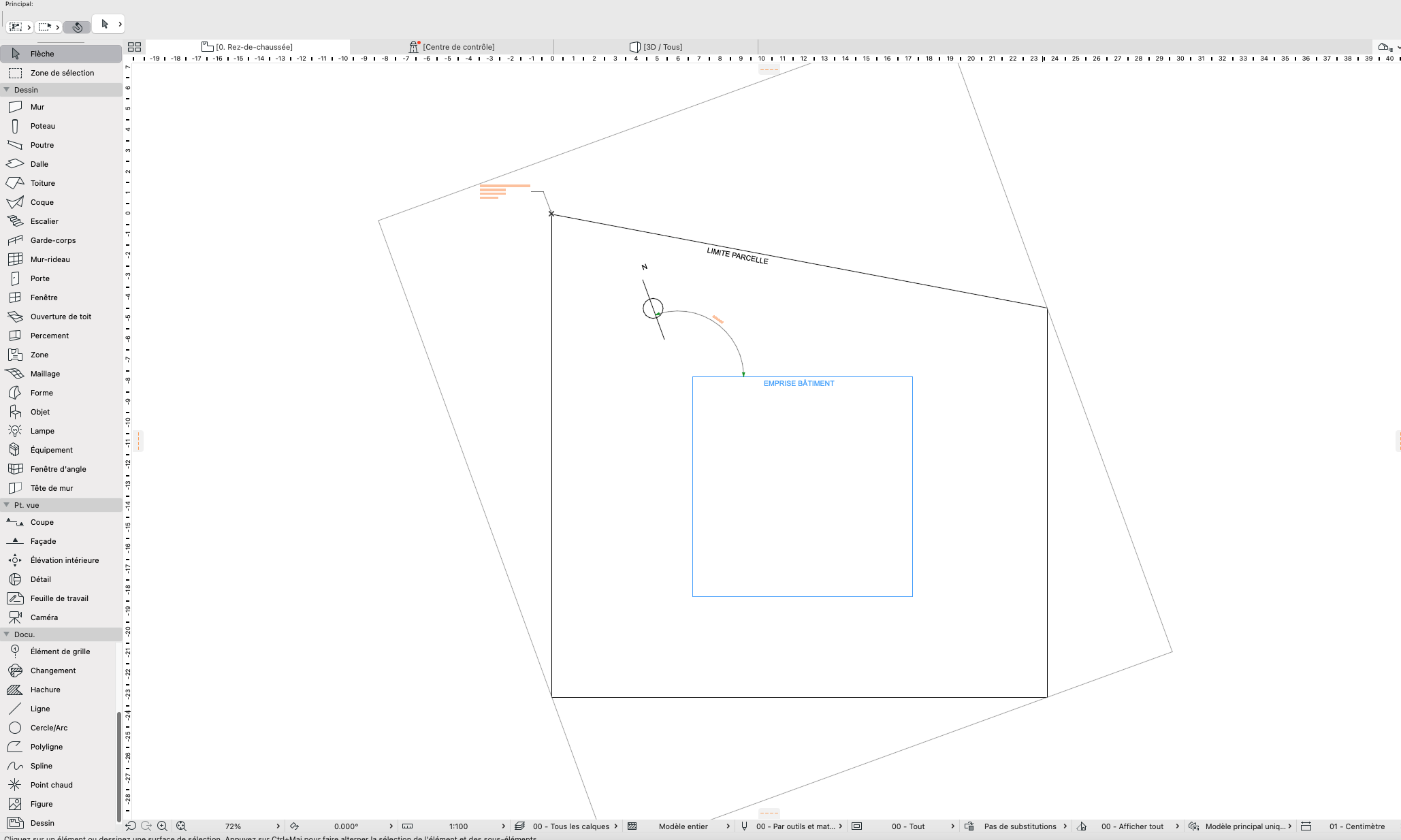

- Maintenant que le DWG se trouve proche de l’origine du projet Archicad et que le point de repère est lui à l’origine de la MN 95 en direction de l’ouest et du sud, il reste à gérer l’orientation du projet, car actuellement, il n’est pas confortable de travailler avec cette orientation.
- Le nord du projet (nord géographique) qui est pour le moment à la verticale et pointe en direction du haut va bouger avec la nouvelle orientation.
- Pendant le changement d’orientation du projet/dessin DWG, il faut garder le point de référence (point chaud) sélectionné. En effet, le géoréférencement d’un projet se fait toujours en tenant compte de la direction du nord géographique.

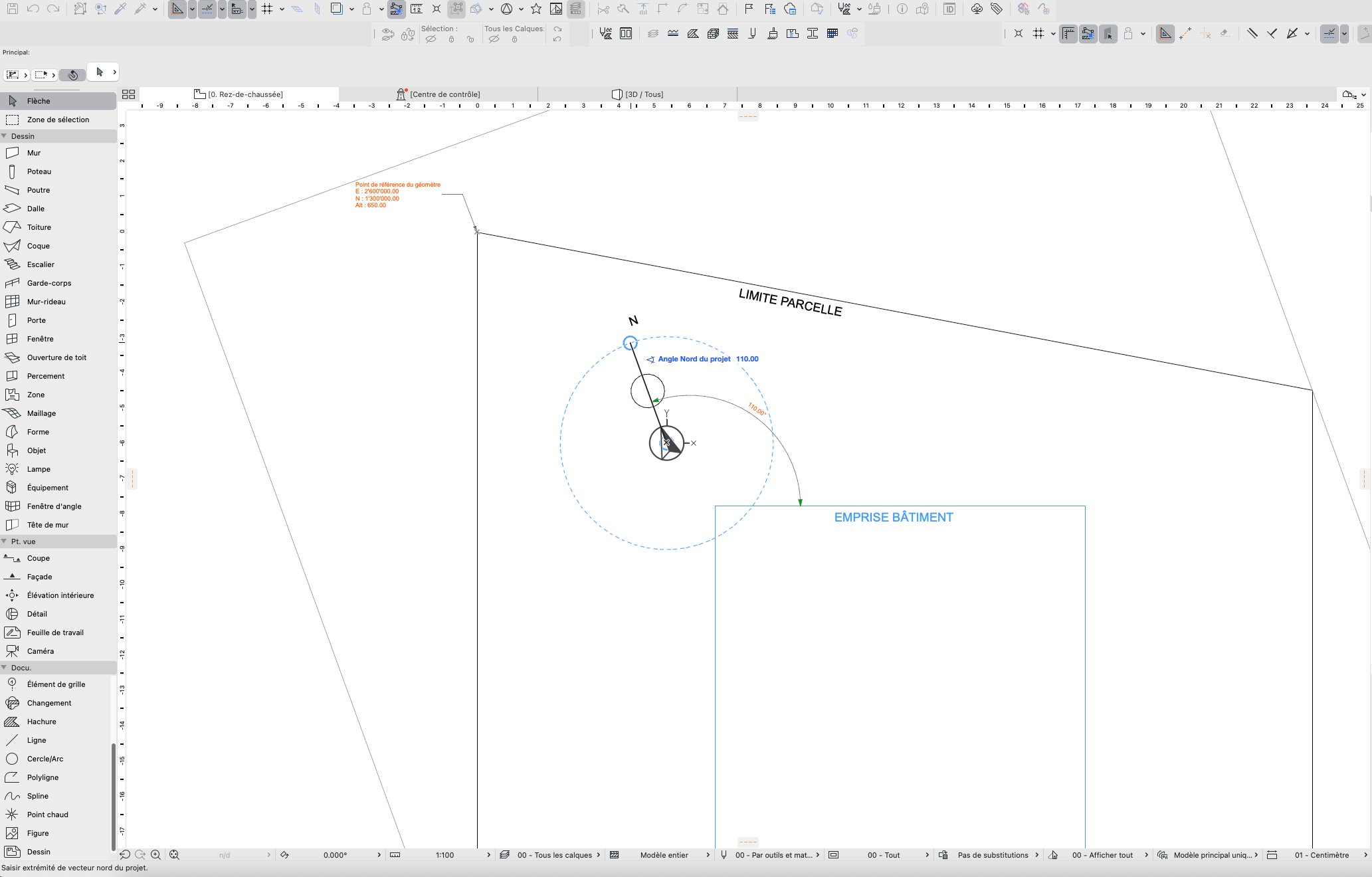

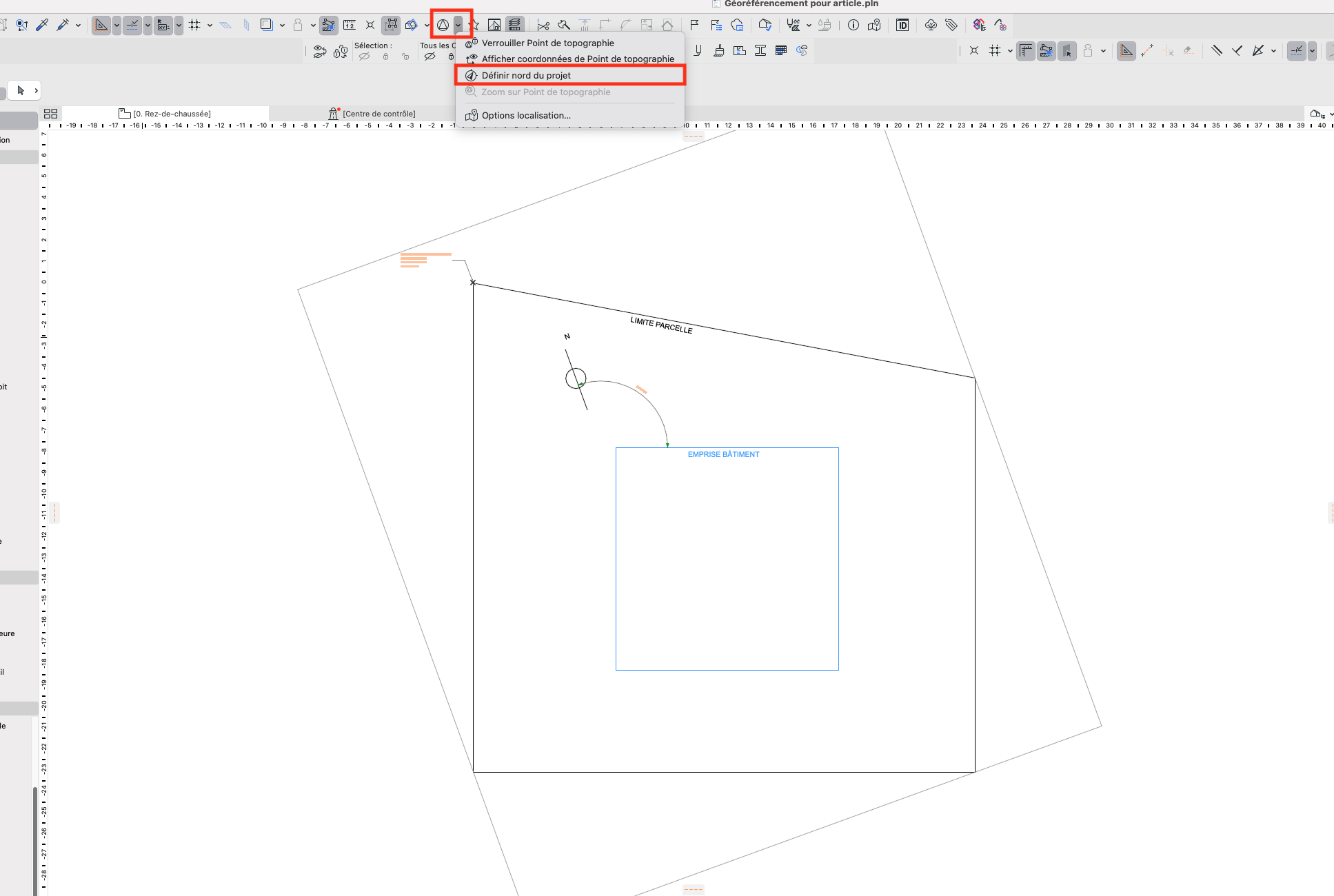

- Après la rotation du projet, la direction du nord géographique a changé. Il faut maintenant le redéfinir. Pour cela, il faut passer par le menu Options / Préférences projet / définir nord du projet ou depuis l’icône du point de topographie. Vous pouvez utiliser le symbole du nord du DWG pour redéfinir le nord. Attention, il faut bien entendu que la position de ce symbole soit correcte et précise.

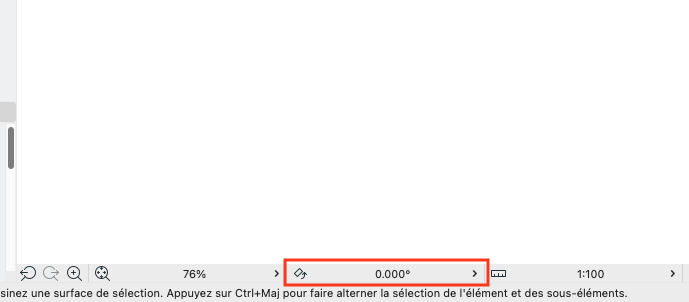

Il est également possible de laisser le nord dans sa position par défaut (90°) et de faire une rotation de l'écran.
- À présent, nous allons pouvoir placer le point de topographie aux coordonnées de géoréférencement. Tout d’abord, afficher le point de topographie en cliquant sur l’icône correspondante, vous pouvez demander d’afficher les coordonnées de ce point en cliquant sur la flèche à côté de l’icône.

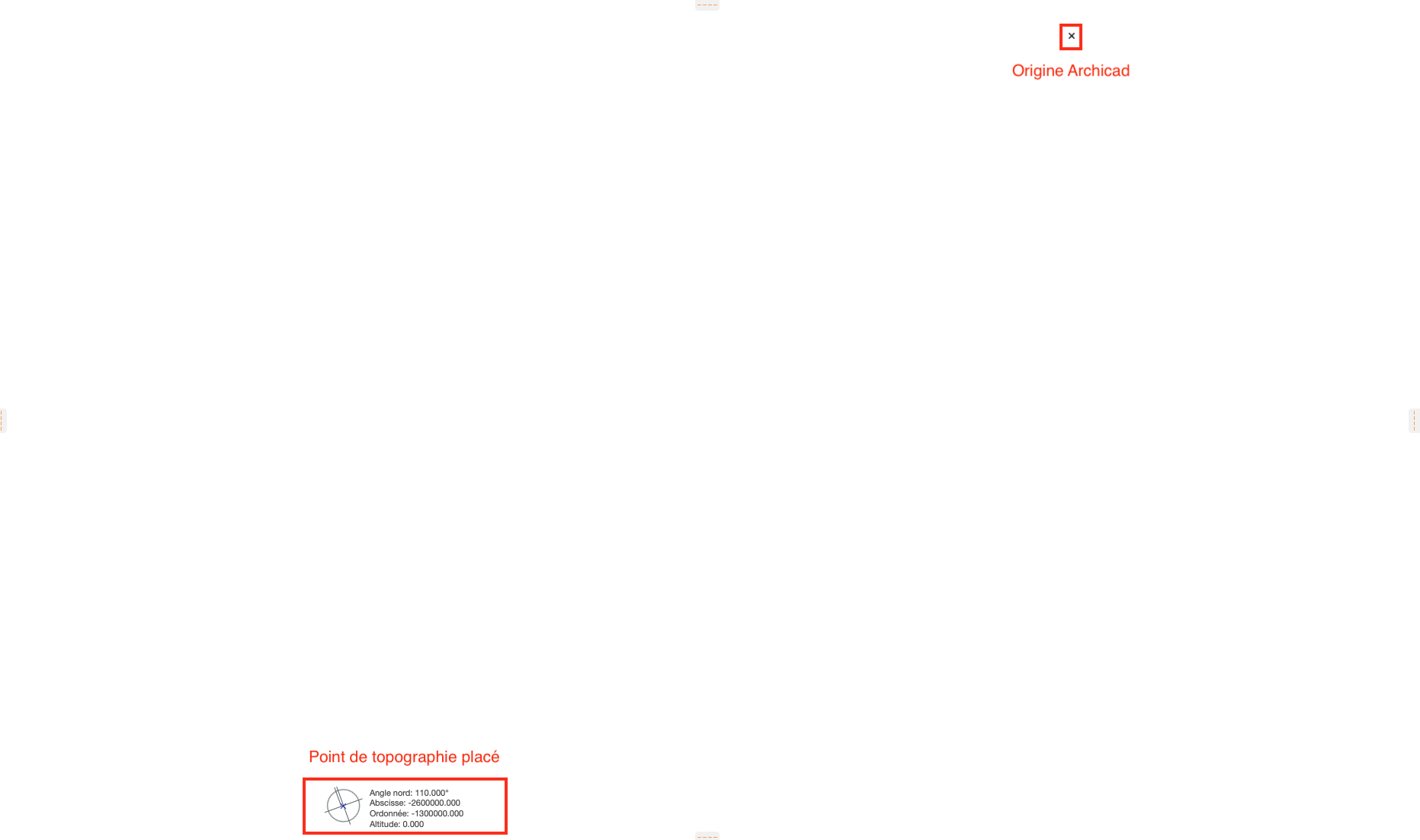

- Par défaut, le point de topographie se trouve sur l’origine Archicad aux coordonnées 0 ; 0. Sélectionnez le point de topographie et placez-le sur le point de référence (point chaud) qui avait précédemment été déplacé lorsque nous avons déplacé le projet/DWG vers l’origine.
- Renseigner l’altitude à la mer dans les options de localisation, sous point de topographie altitude. La valeur sera renseignée en négatif comme pour l’abscisse et l’ordonnée.
Attention, l’unité des coordonnées numériques du point de topographie dépendent de l’unité de travail. Pour plus de facilité lors du géoréférencement du projet, vous pouvez temporairement modifier l’unité de travail en mètre.

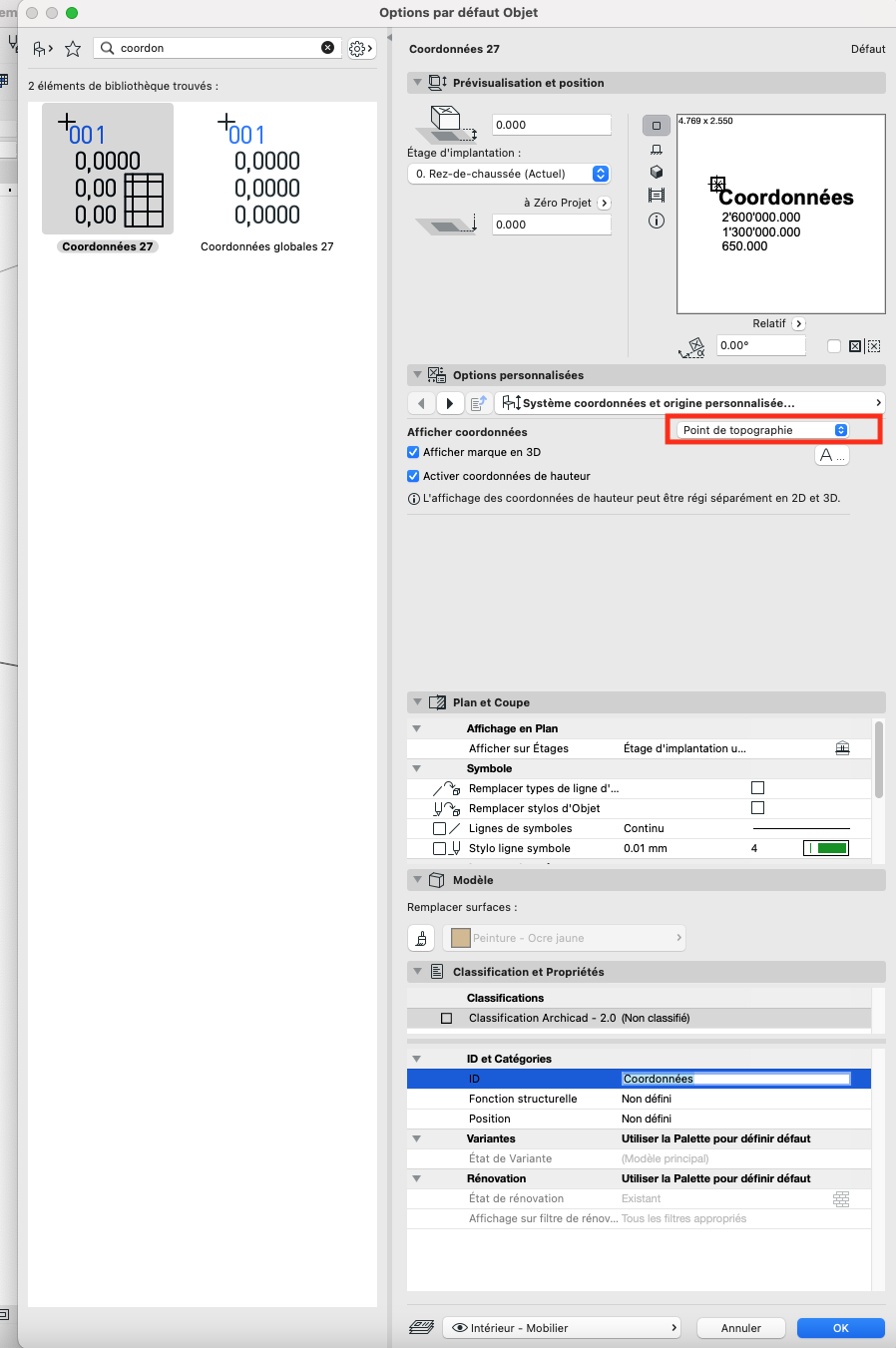

- Vous pouvez maintenant vérifier le géoréférencement du projet en plaçant l’objet « coordonnées » qui se trouve dans la bibliothèque Archicad.
Note complémentaire
Au cas où, votre projet aurait déjà été modélisé et que l’origine Archicad ne correspond pas au point de référence donné par le géomètre. Vous pouvez toujours géoréférencer votre projet selon la procédure, mais, au lieu de placer l’ancrage du dessin DWG et le point de référence/point chaud sur l’origine Archicad, il faudra les placer à l’endroit correspondant au point de référence du géomètre.
Dans ce cas de figure, les coordonnées affichées sur le point de topographie ne seront pas justes, ce qui est normal, car elles font référence à l’origine Archicad. Vous pouvez toujours vérifier que les coordonnées soient justes sur le point de référence du géomètre grâce à l’objet « coordonnées » comme vu dans l’étape précédente.
