Description
Le but de cette solution est de présenter un flux de travail pour importer correctement un fichier DWG qui est géolocalisé selon le système Suisse MN95 dans Archicad 25.
Solution
Définir un point de coordination
Il faut définir un point commun de géolocalisation avec le géomètre fournissant le fichier DWG, ce point sera l'origine du projet Archicad.
Le géomètre fournira les coordonnées MN95 de ce point. Il peut aussi les intégrer textuellement dans le DWG.
Préparer le projet Archicad
Grâce au nouveau Point de topographie intégré à Archicad 25, il est possible de placer le point 0,0 du système MN95.
Attention, l’unité des coordonnées numériques du point de topographie dépendent de l’unité de travail. Pour plus de facilité lors du géoréférencement du projet, l’unité de travail peut être modifiée temporairement, en mètre.

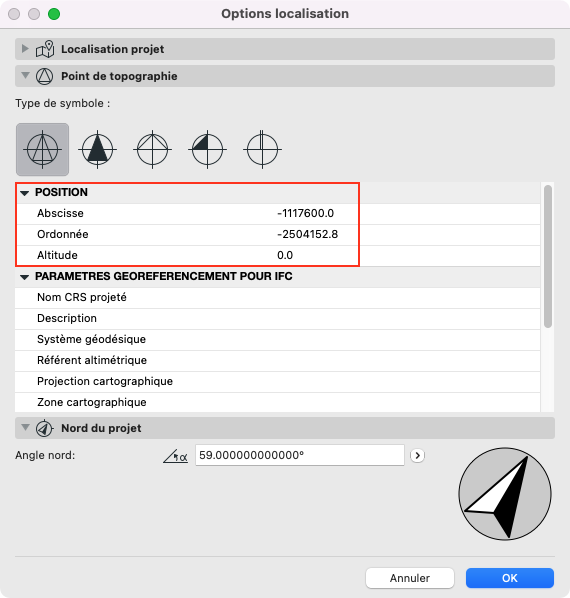

- Ouvrir la fenêtre Options localisation dans le menu Options / Préférences projet
- Entrer la première valeur en négatif sous le champ Abscisse (Par exemple : - 1117600.0)
- Entrer la seconde valeur en négatif sous le champ Ordonnée (Par exemple : - 2504152.8)
- Il est également possible d'indiquer le Nord du projet
- Validez avec OK
Lier le DWG comme Xref
Après avoir réceptionné le DWG, il est nécessaire de le lier comme Xref afin de pouvoir définir l'origine du DWG sur le Point de topographie.

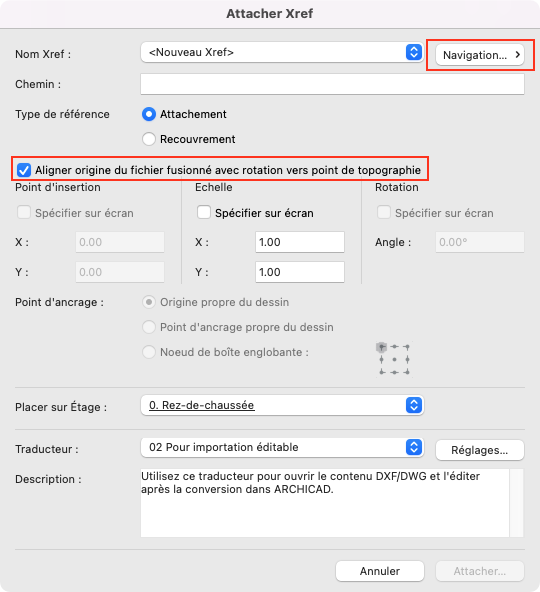

- Aller dans le menu Fichier / Contenu externe / Attacher Xref
- Sélectionner votre fichier avec le bouton Navigation
- Cochez Aligner origine du fichier fusionné avec rotation vers point de topographie
- Cliquer sur Attachez...
- Confirmer la sélection de calques
- Le DWG se positionne correctement au bon endroit
