Problemstellung

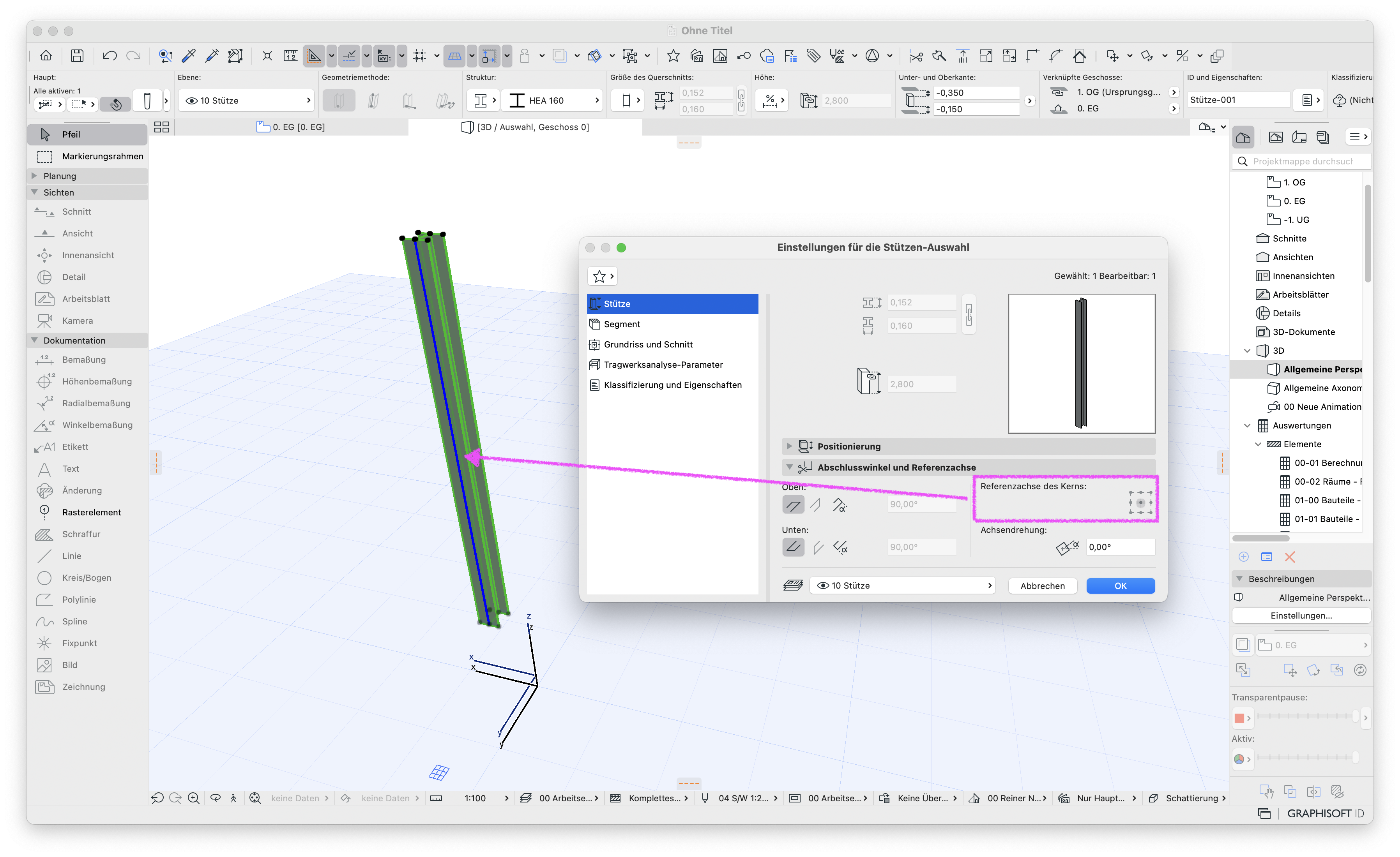

Wenn versucht wird, die Referenzlinie einer Wand, einer Stütze oder eines Träger zu verändern, ist dies nicht möglich, da die Referenzlinie in den Einstellungen des entsprechenden Elements ausgegraut ist.
Troubleshooting
1. Sperrungen prüfen
Sicherstellen, dass das betroffene Element nicht gesperrt ist / Ebene nicht gesperrt ist:
Element auswählen und
Bearbeiten > Element sperren > Entsperren
Dokumentation > Ebenen > Ebenen (Modelldarstellung)... - die Ebene des Elements muss ohne Sperrung (offener Schloss-Symbol) sein
Hinweis: Im Teamwork muss das betroffene Element reserviert werden, ansonsten ist es nicht bearbeitbar.
2. Profilursprung anpassen
Optionen > Profile > Profil-Manager...

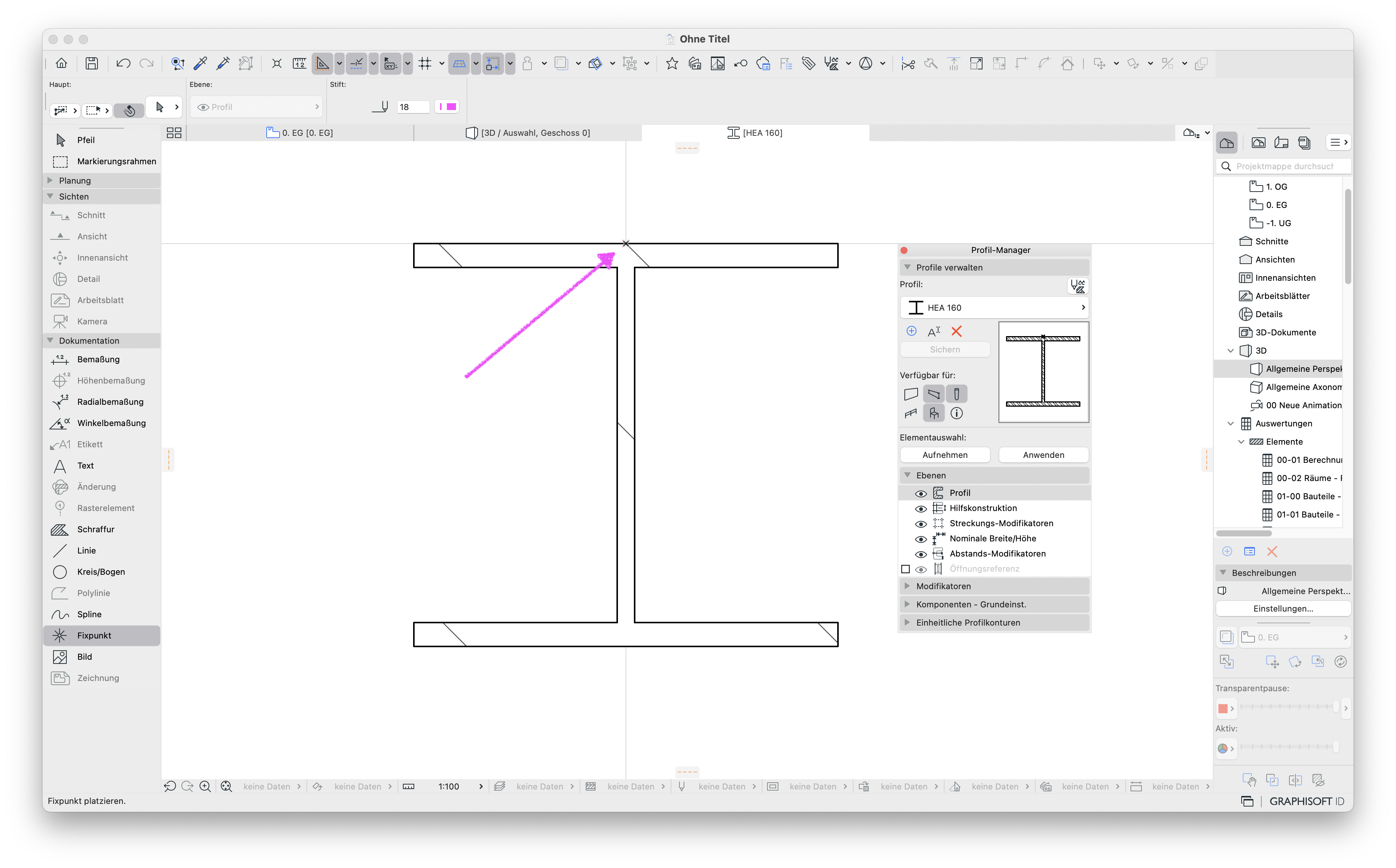

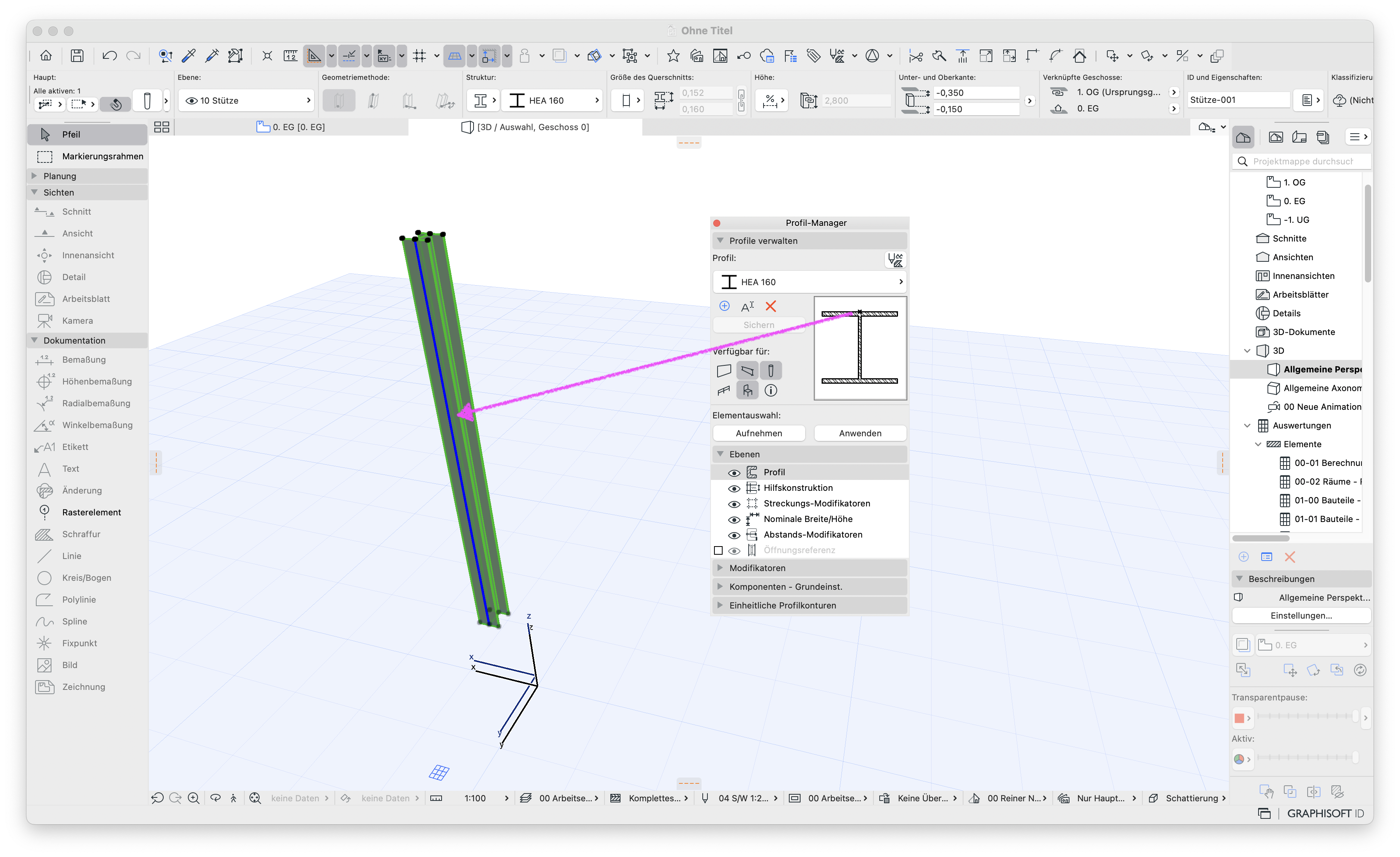

Der Profilursprung bestimmt die Lage der Referenzlinie für Profilwände, Profilträger und Profilstützen. Der Ursprung von Profilen wird mit einem kleinen x im Profil-Manager gekennzeichnet. Die Lage der Referenzlinie kann damit nicht in den Element-Einstellungen verändert werden.

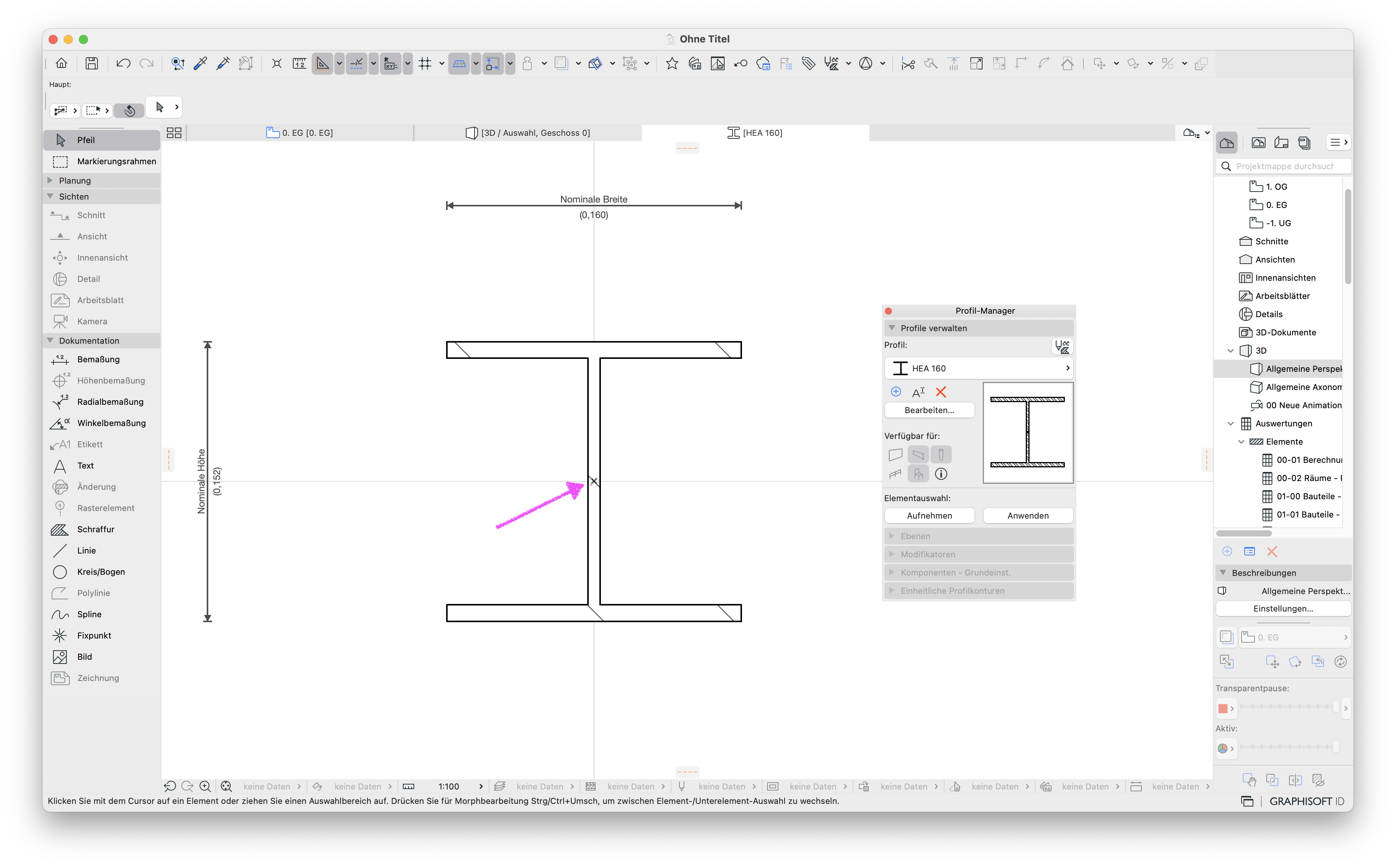

Es muss für das entsprechende Profil im Profil-Manager die Position der Schraffuren so angepasst werden, dass der Profilursprung der gewünschten Lage der Referenzlinie entspricht.
Hinweis: Jedes Profil hat nur einen Ursprung. Wenn für ein Profil mehrere Referenzlinienpositionen benötigt werden, dann müssen verschiedene Profile mit gleichen Zeichnungselementen, aber unterschiedlichen Ursprüngen erstellt werden.
