Problemstellung
Es wird eine oben und/oder unten abgeschrägte Wand benötigt, z. B. für eine schräge Stützmauer, eine Wand im Treppenhaus, Rampenwände, usw. In den Wand-Einstellungen selbst lässt sich die Wand jedoch nicht abschrägen.
Troubleshooting
1. Stütze verwenden

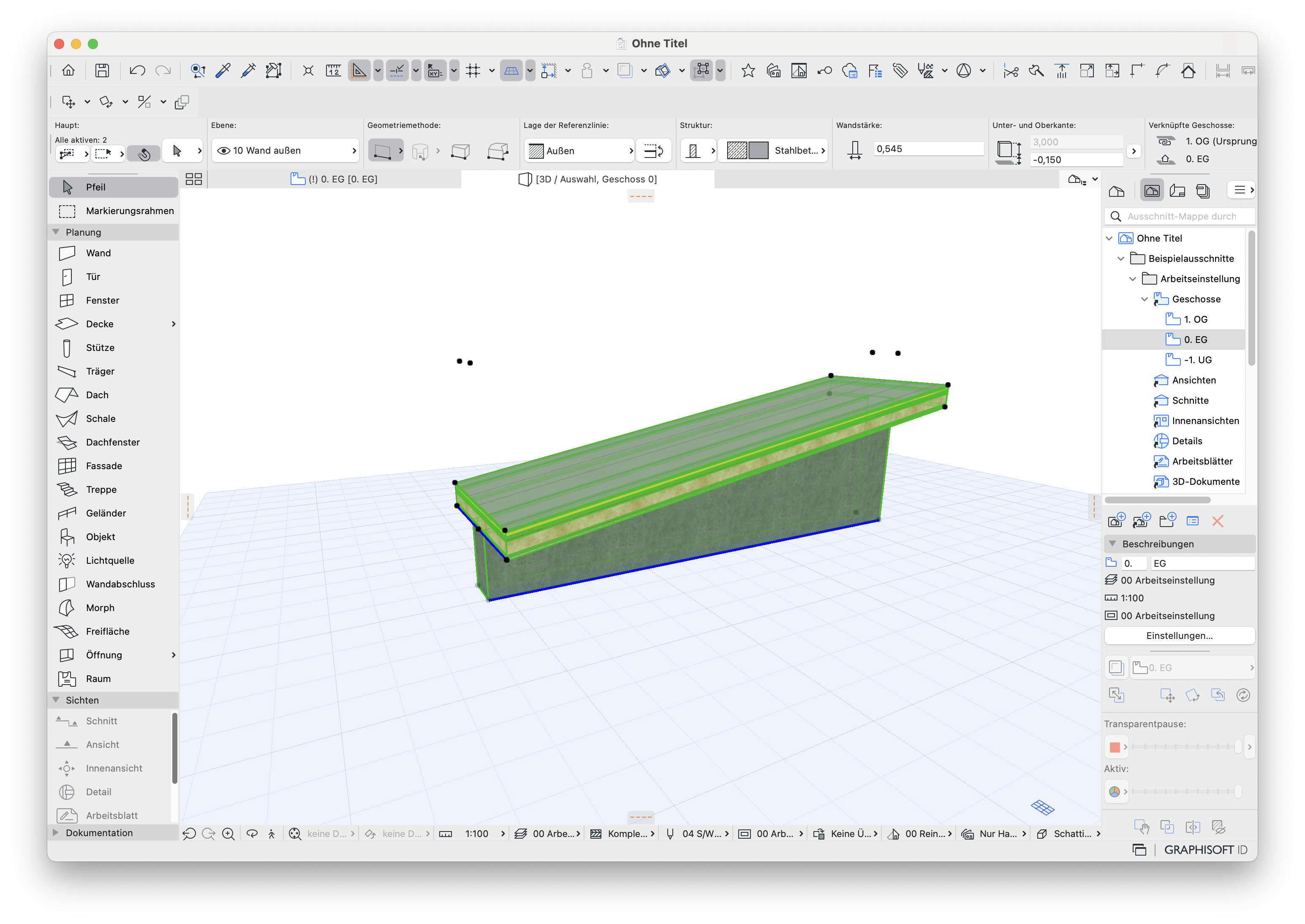

Im Stützen-Werkzeug kann einfach und schnell eine abgeschrägte Form erstellt werden.
Hierfür kann wie folgt vorgegangen werden:
- Stütze im Werkzeugkasten per Doppelklick auswählen
- Passende Breite, Länge und Höhe im Werkzeug festlegen

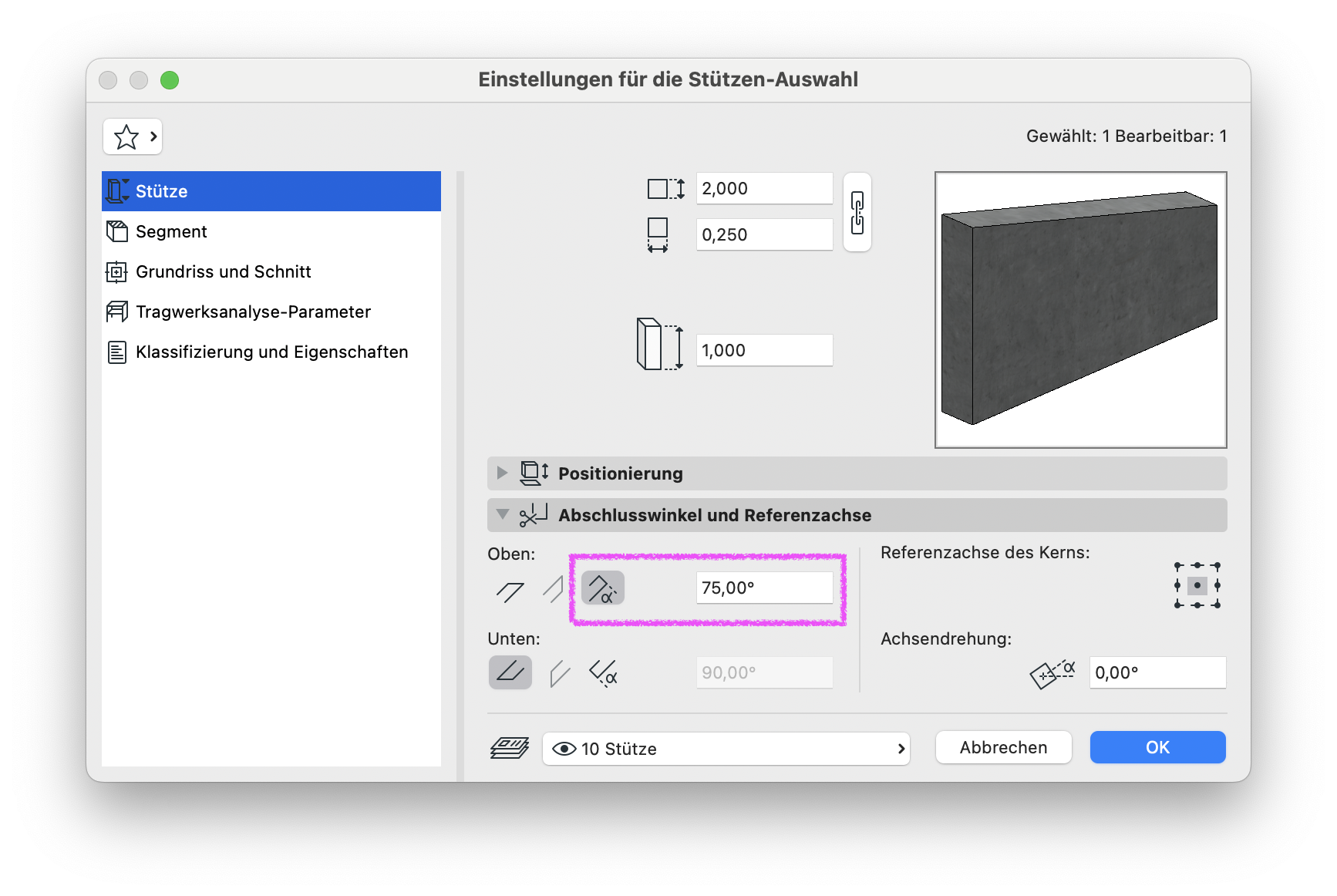

- Im Reiter Abschlusswinkel und Referenzachse > Oben bzw. Unten den passenden Winkel der Schräge festlegen
- Die Stütze im Grundriss platzieren

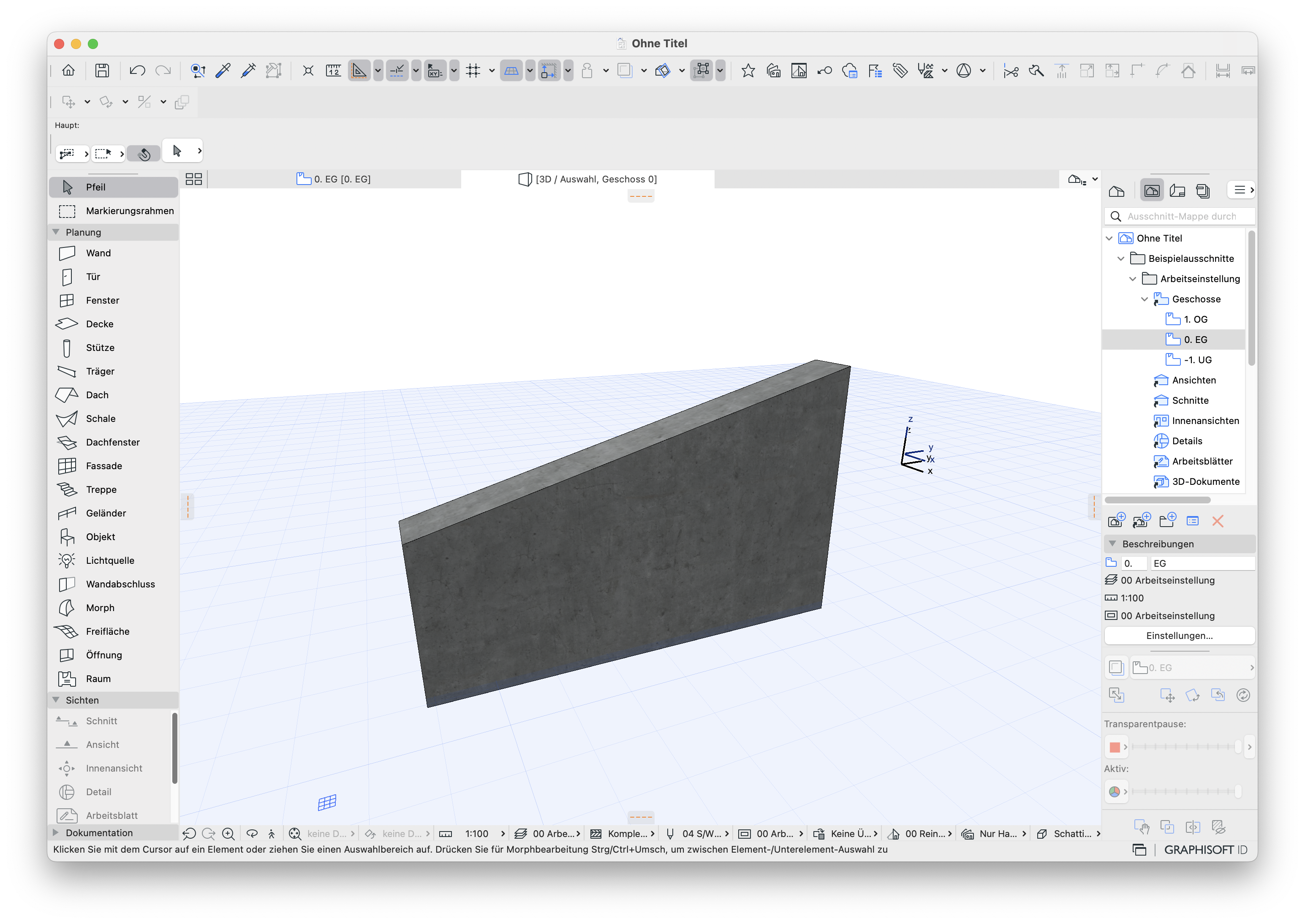

Die Schnittfläche einer oben abgeschrägten Stütze wird auch im Grundriss dynamisch dargestellt.
|

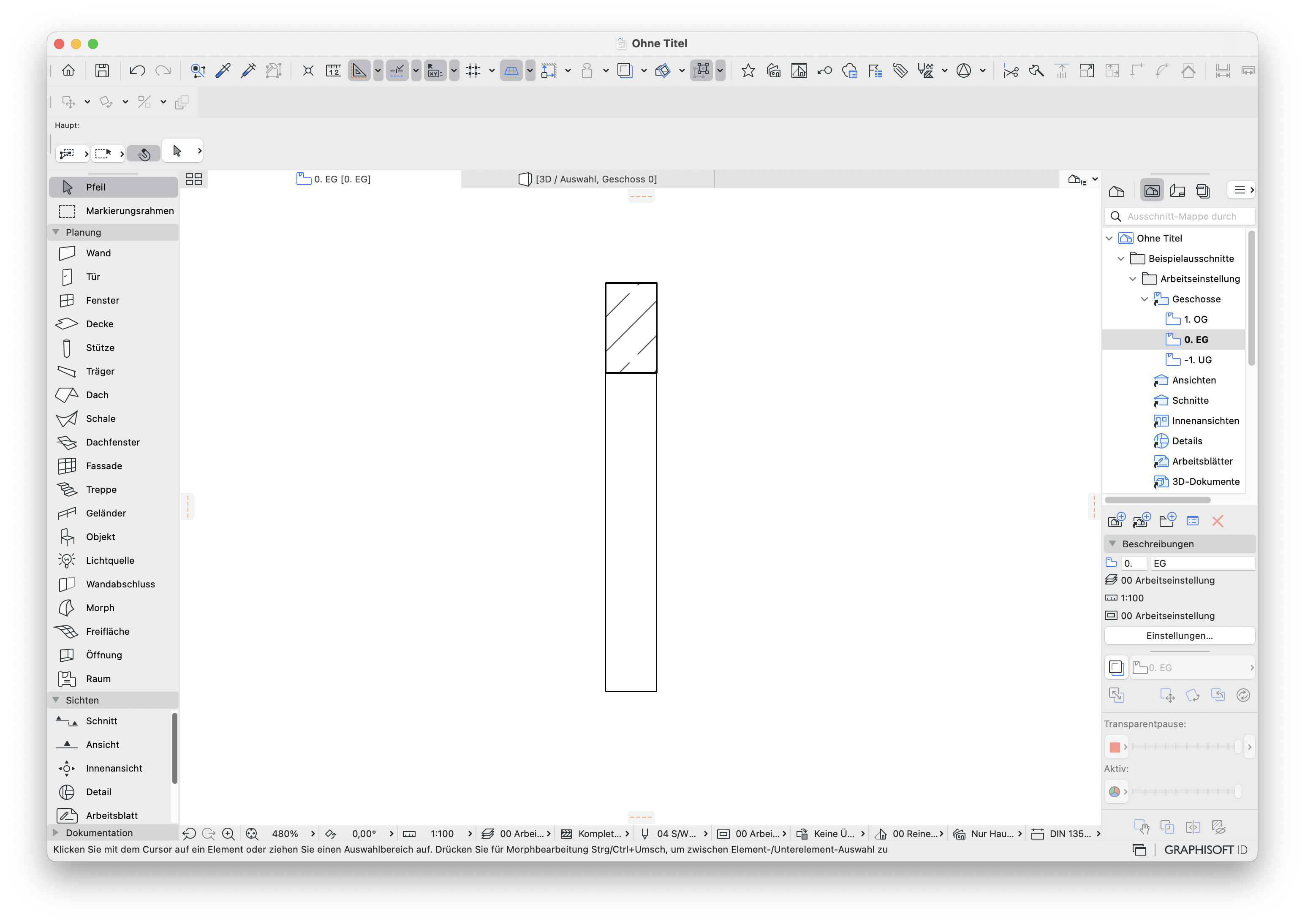

Grundriss-Schnitt-Höhe 1 m: |

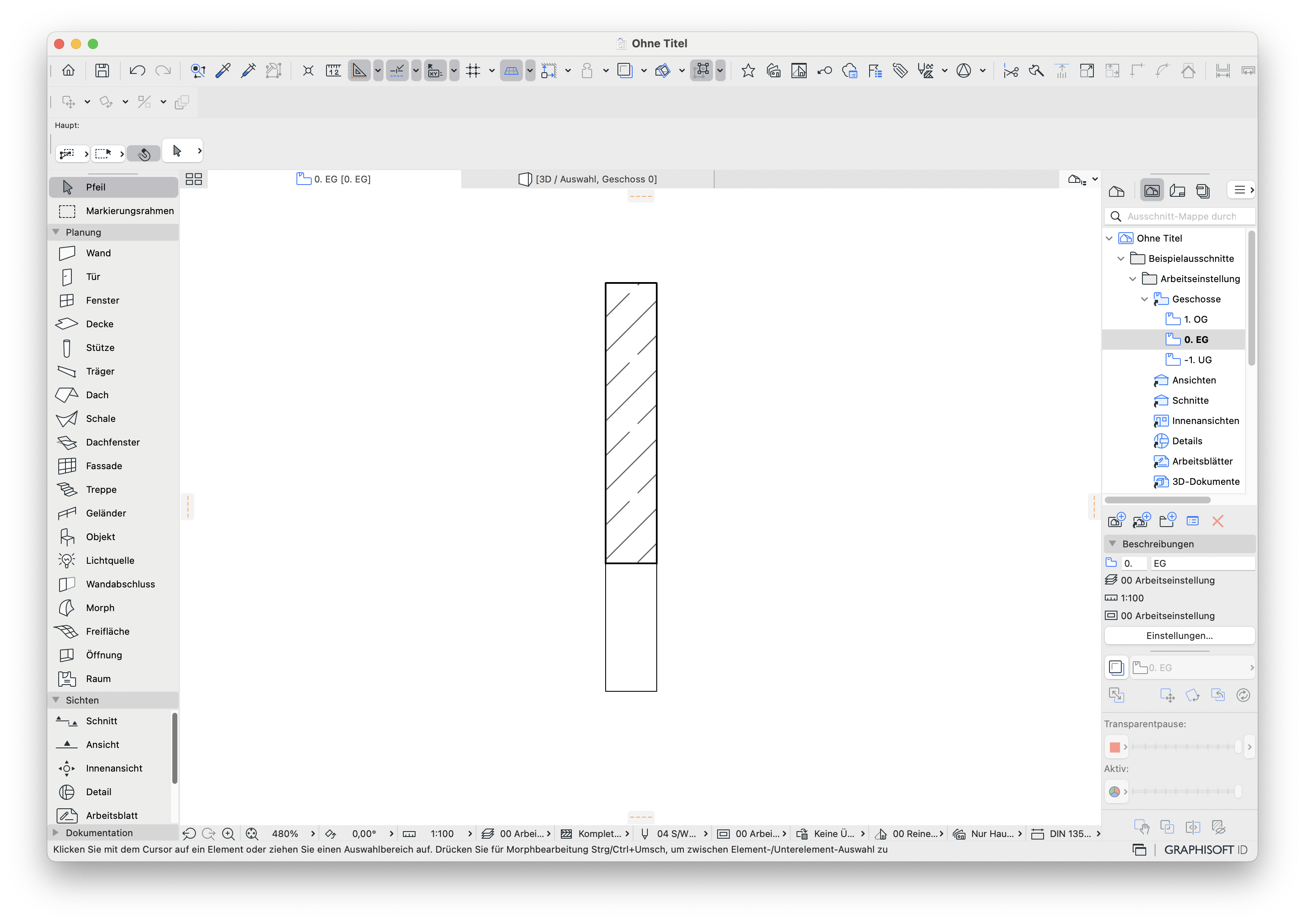

Grundriss-Schnitt-Höhe 0,75 m: |
Hinweis:
Die Klassifizierung der Stütze kann, falls notwendig, auf Wand geändert werden.
2. Öffnungswerkzeug

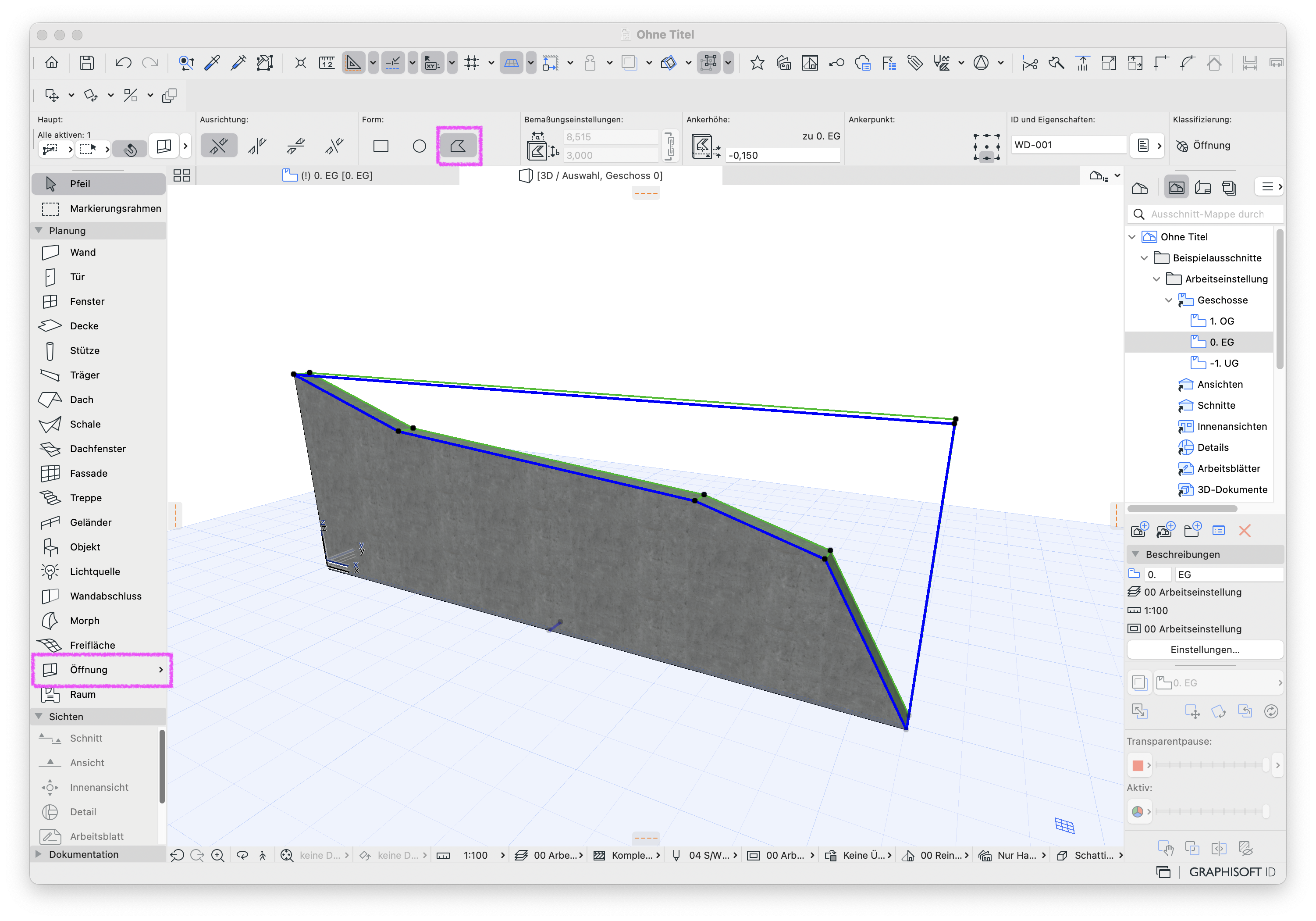

Mit dem Öffnungswerkzeug können im 3D Freiformen gezeichnet und somit Wände im 3D abgeschrägt werden.
Hinweis:

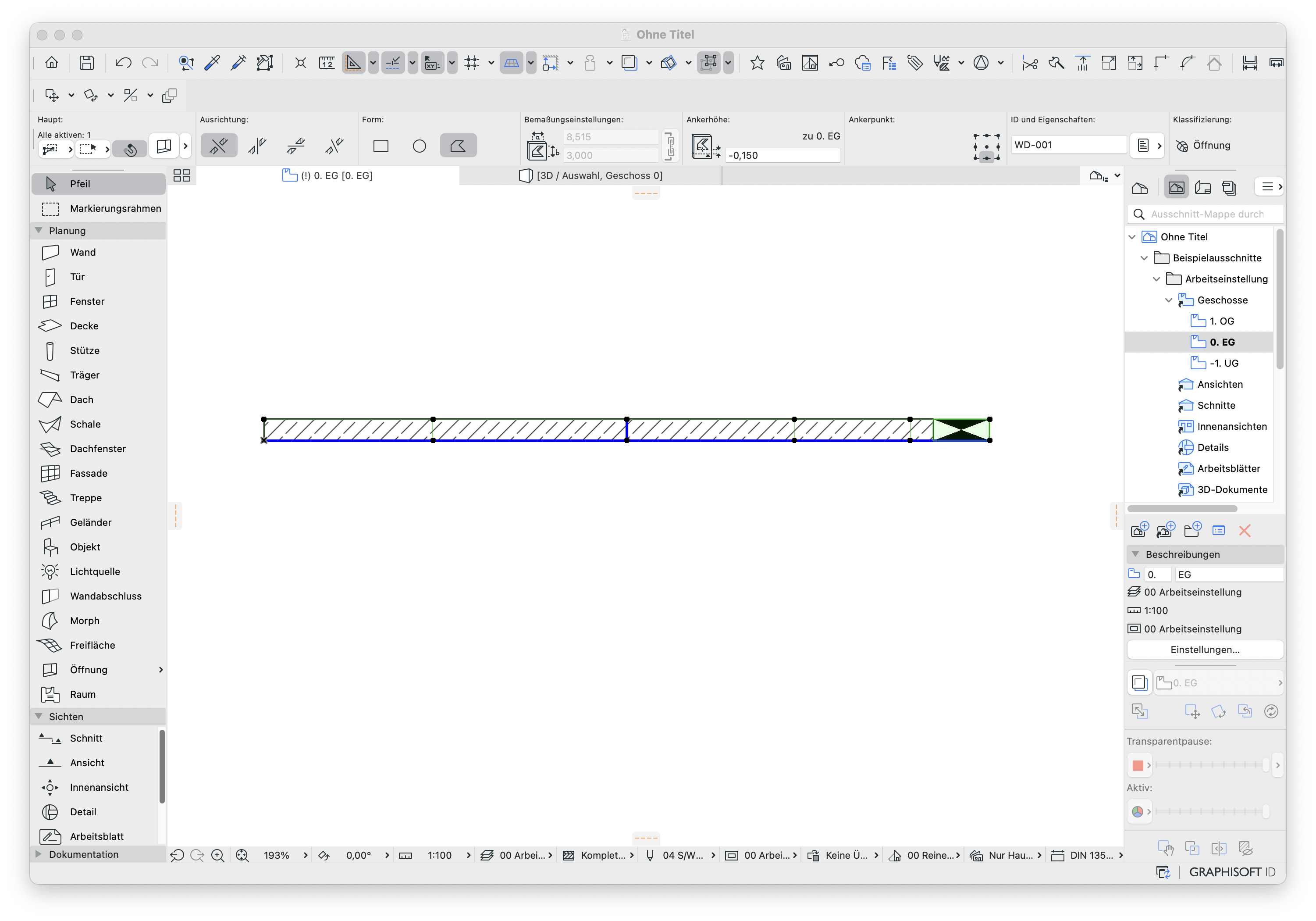

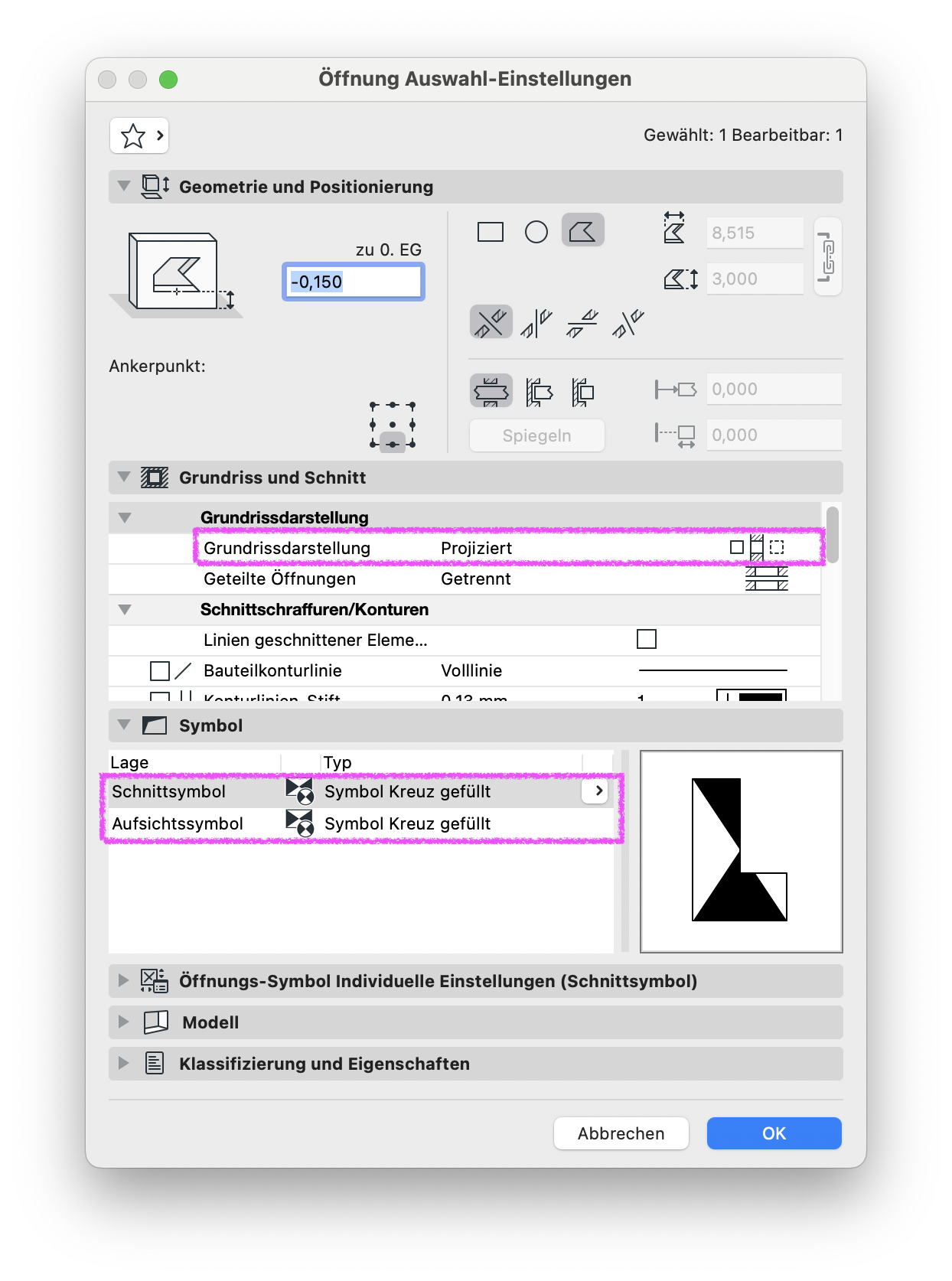

Die Grundrissdarstellung wird in den Einstellungen der Öffnung festgelegt.

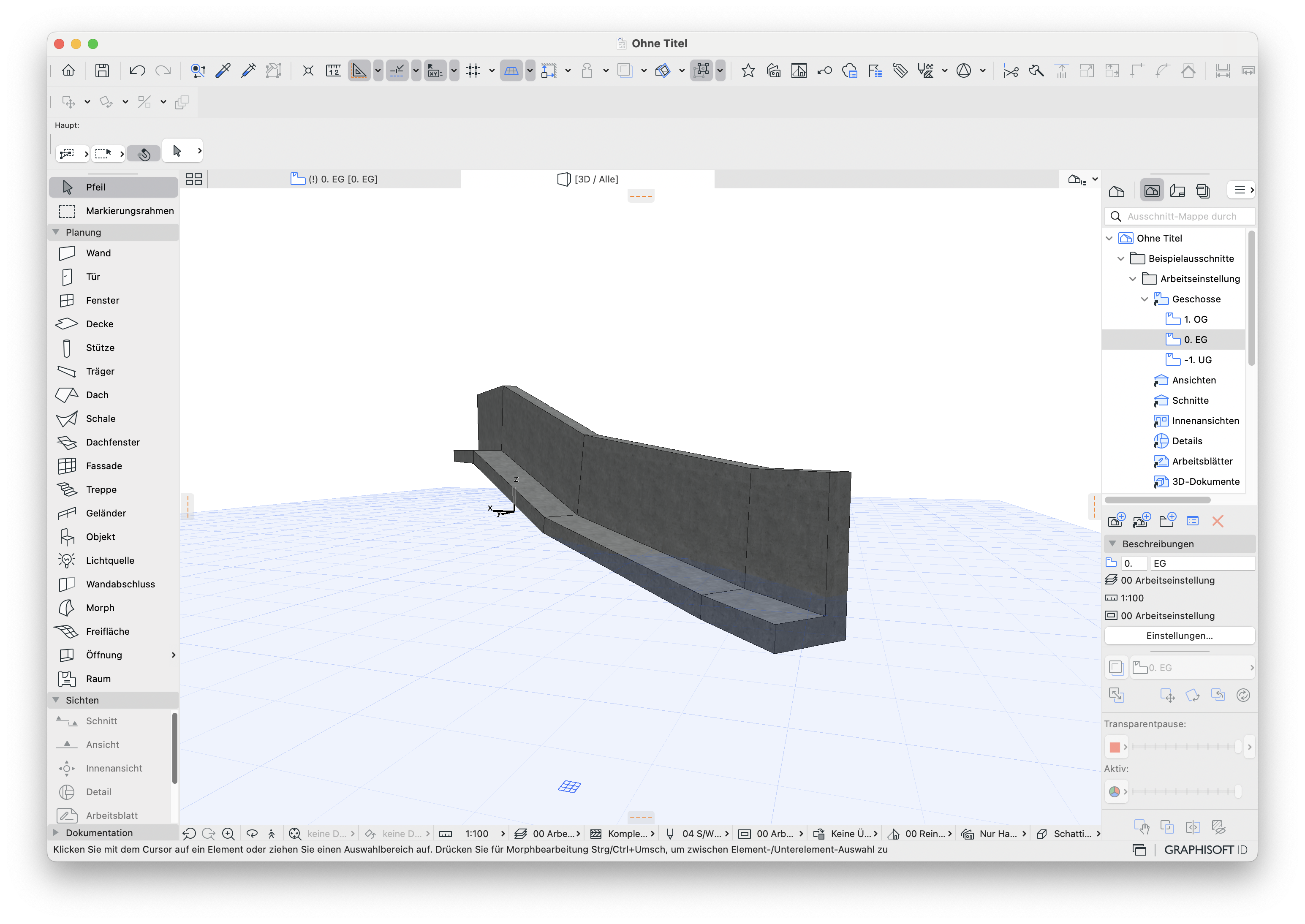

3. Geländerprofil verwenden

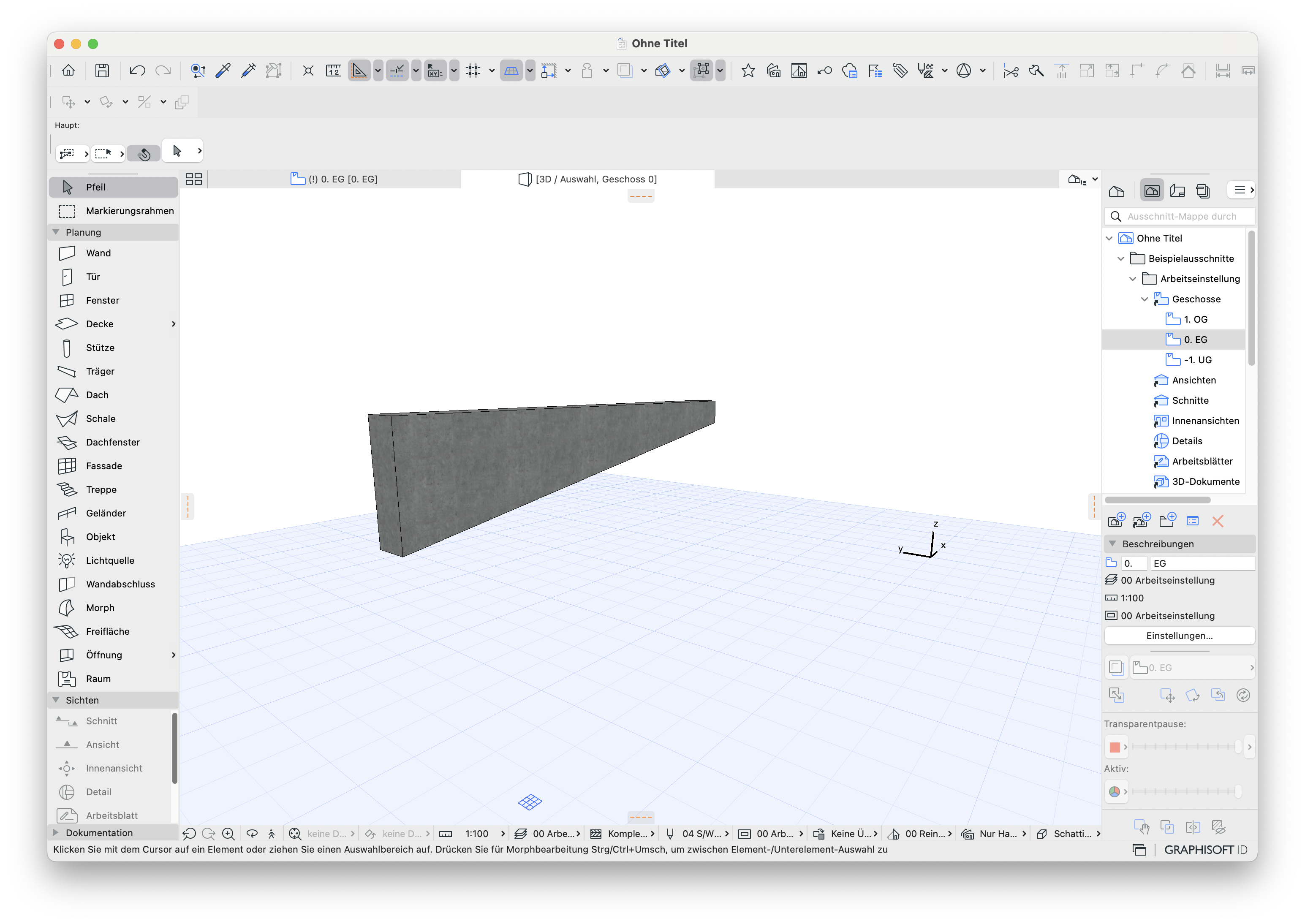

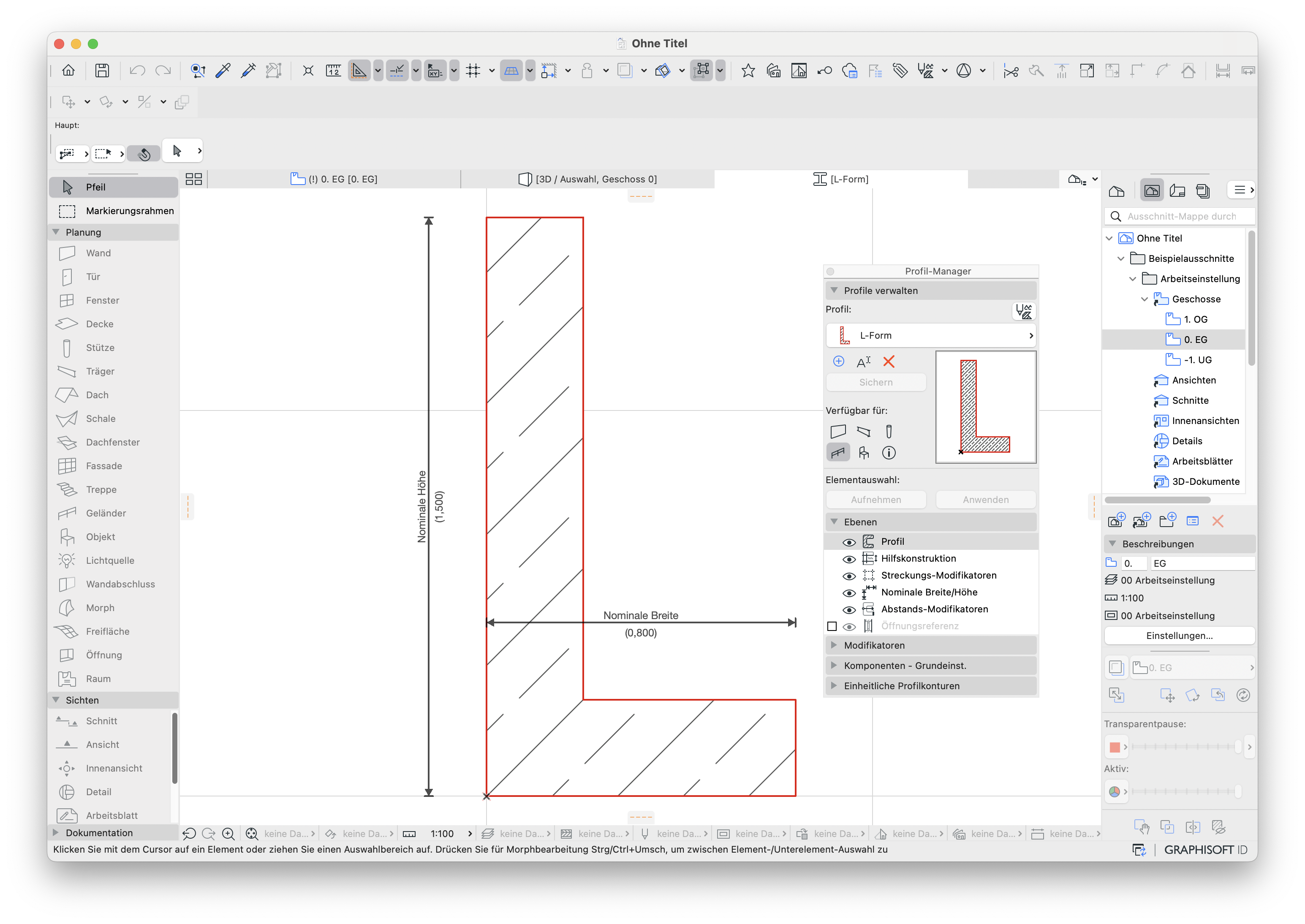

Mit Hilfe eines Profils im Geländer können einfach schräg und gerade extrudierte Formen erstellt werden.
Hinweis:
Eine genaue Anleitung hierzu kann im Community Artikel Geländer mit einer Wand gefunden werden.
Die Grundrissdarstellung entspricht der in den Geländer-Einstellungen unter Geländer > Grundrissdarstellung/Grundrisssymbol/Bruchsymbol-Einstellungen festgelegten Einstellungen.
Die Klassifizierung des Geländers kann, falls notwendig, auf Wand geändert werden.
4. Eigenes Fenster verwenden

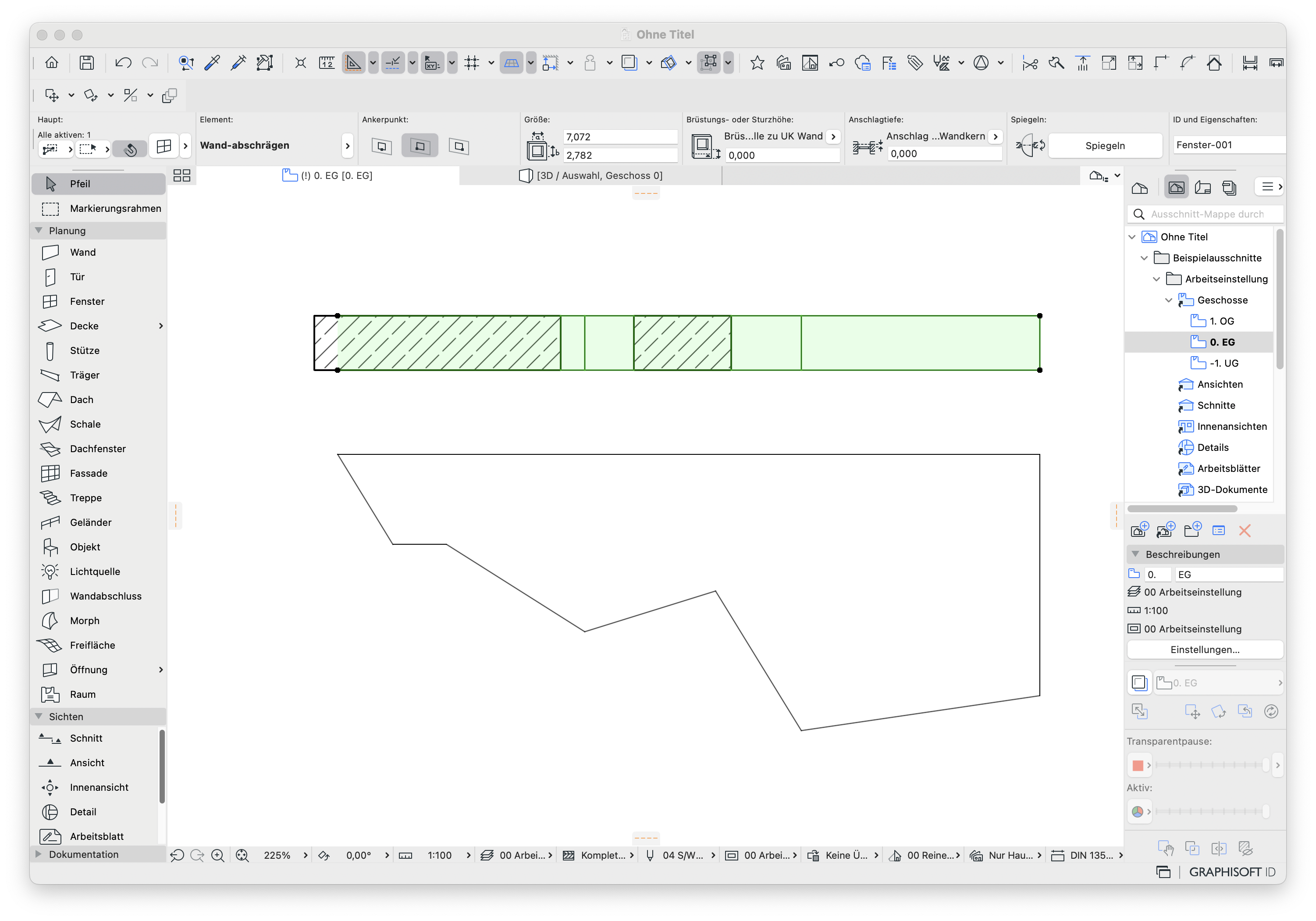

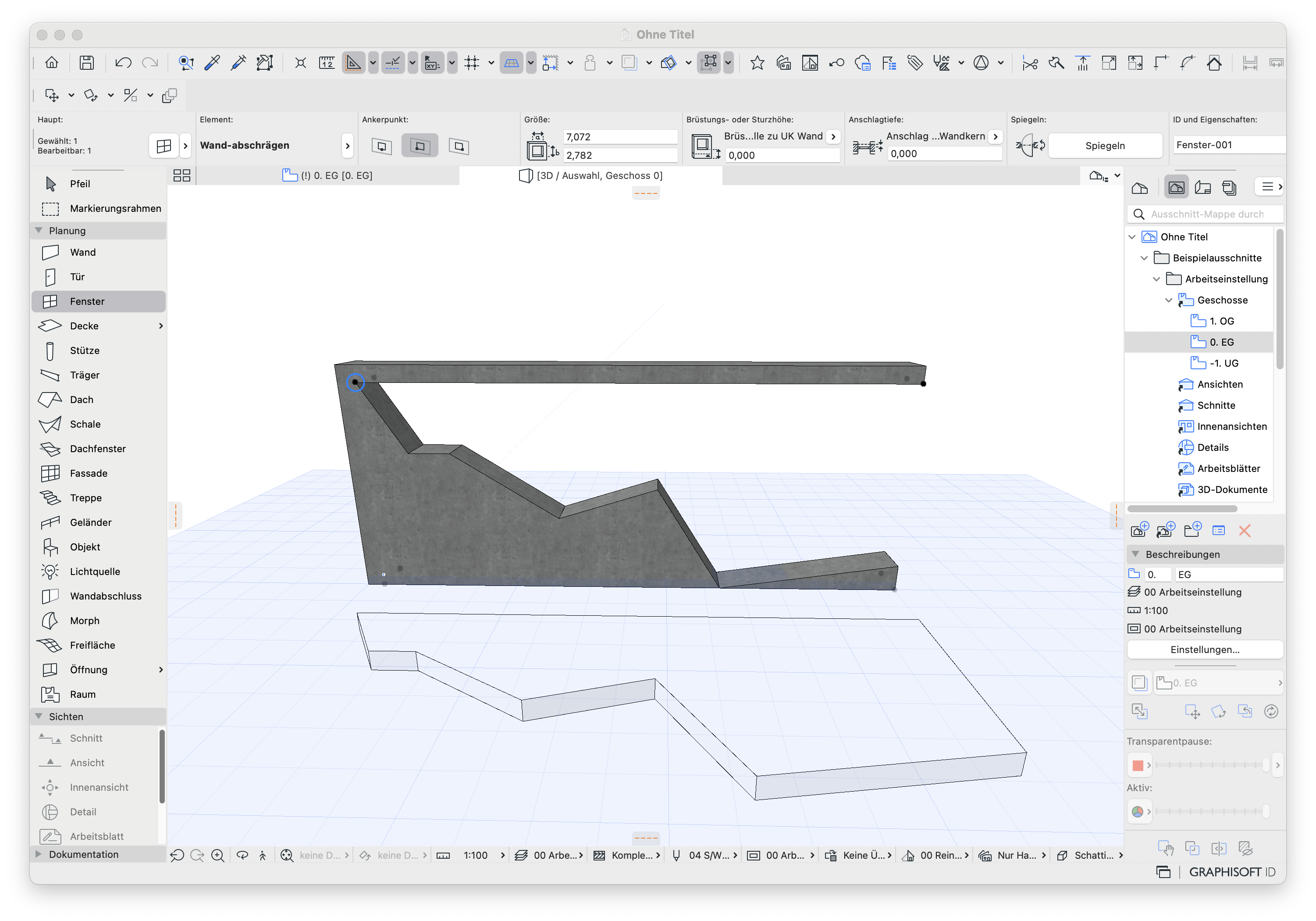

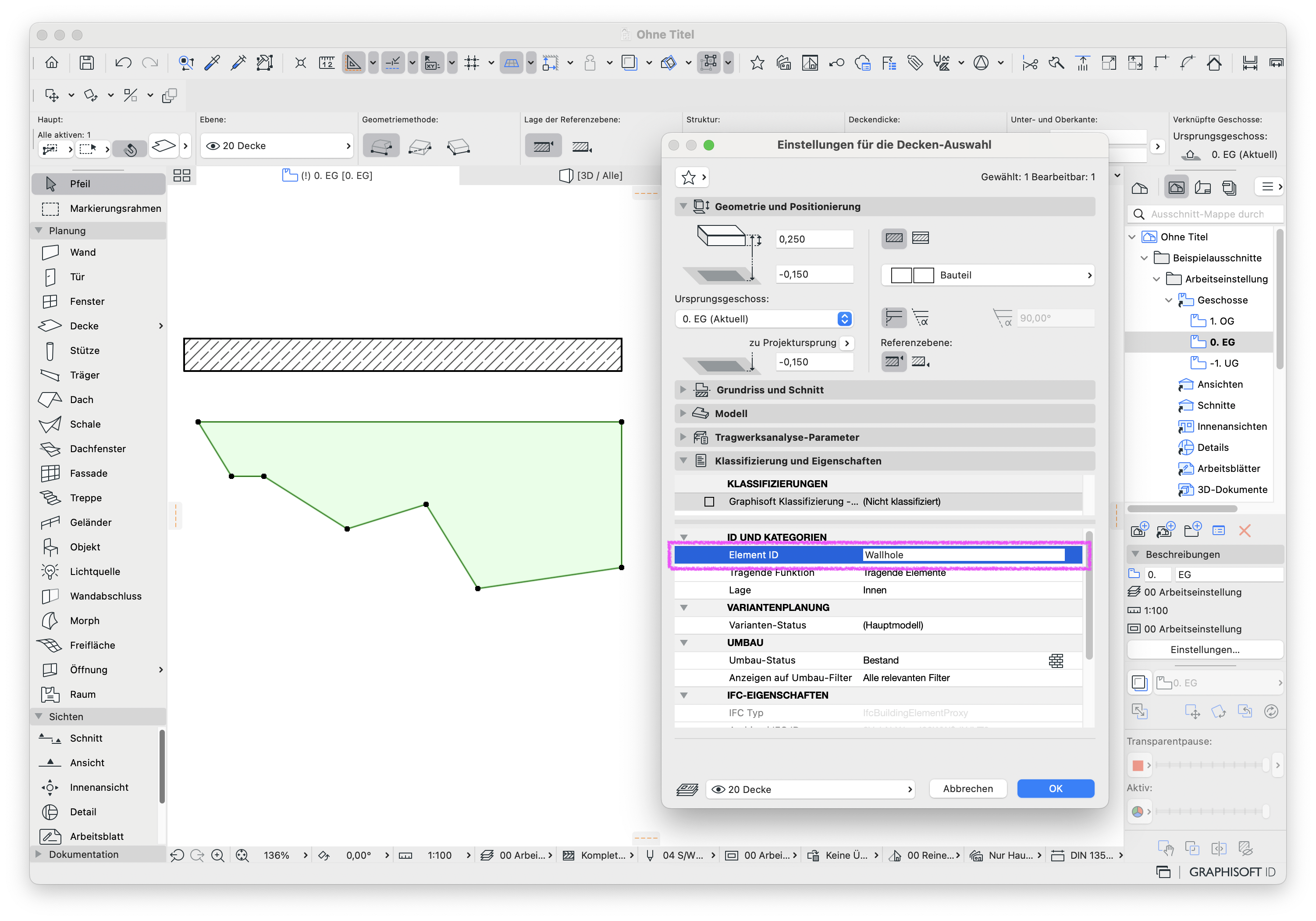

Es kann auch mittels des Decken-Werkzeugs eine Freiform aufgezogen werden, welche die Element ID Wallhole erhält. Die Decken-Freiform kann als Fenster abgespeichert und in den Grundriss oder 3D platziert werden.

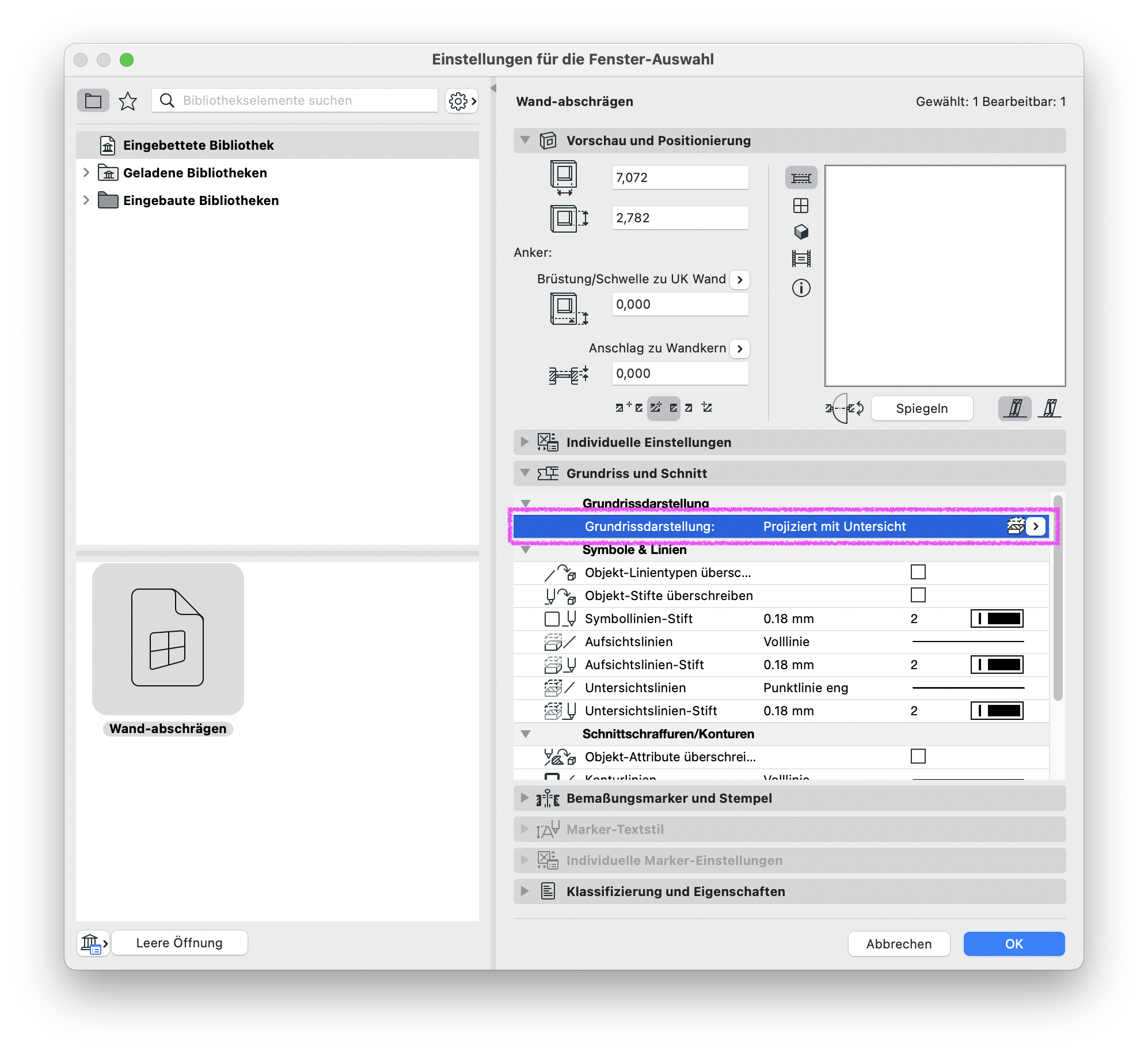

Im Grundriss kann eine projizierte Grundrissdarstellung gewählt werden.
Hinweis:
Wie eigene Fenster erstellt werden, wird im Artikel Eigene Fensterform erstellen erklärt. Wenn die Form verändert werden muss, müssen die ursprünglichen Elemente angepasst und das Fenster neu gespeichert werden.

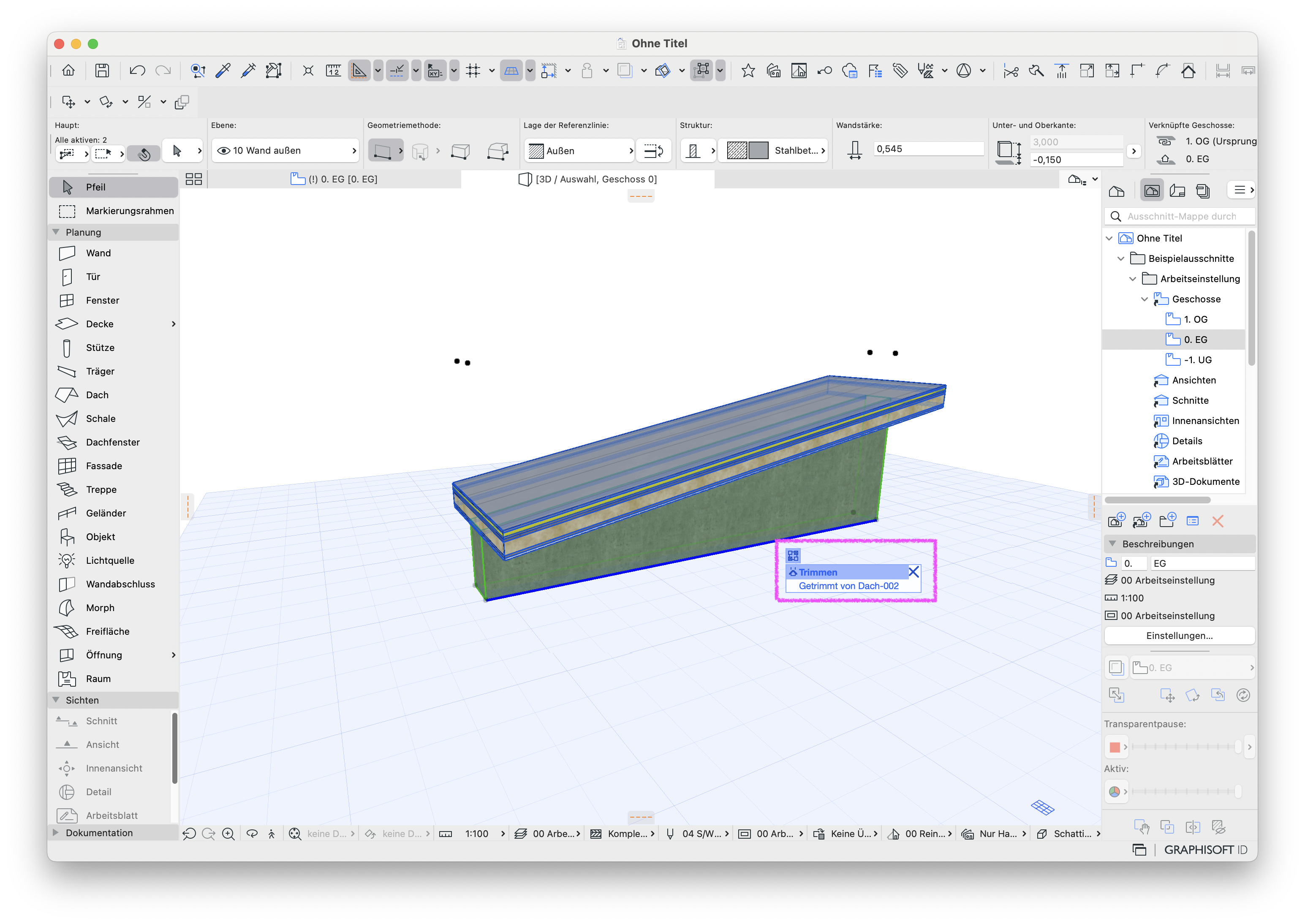

5. Mit Dach trimmen

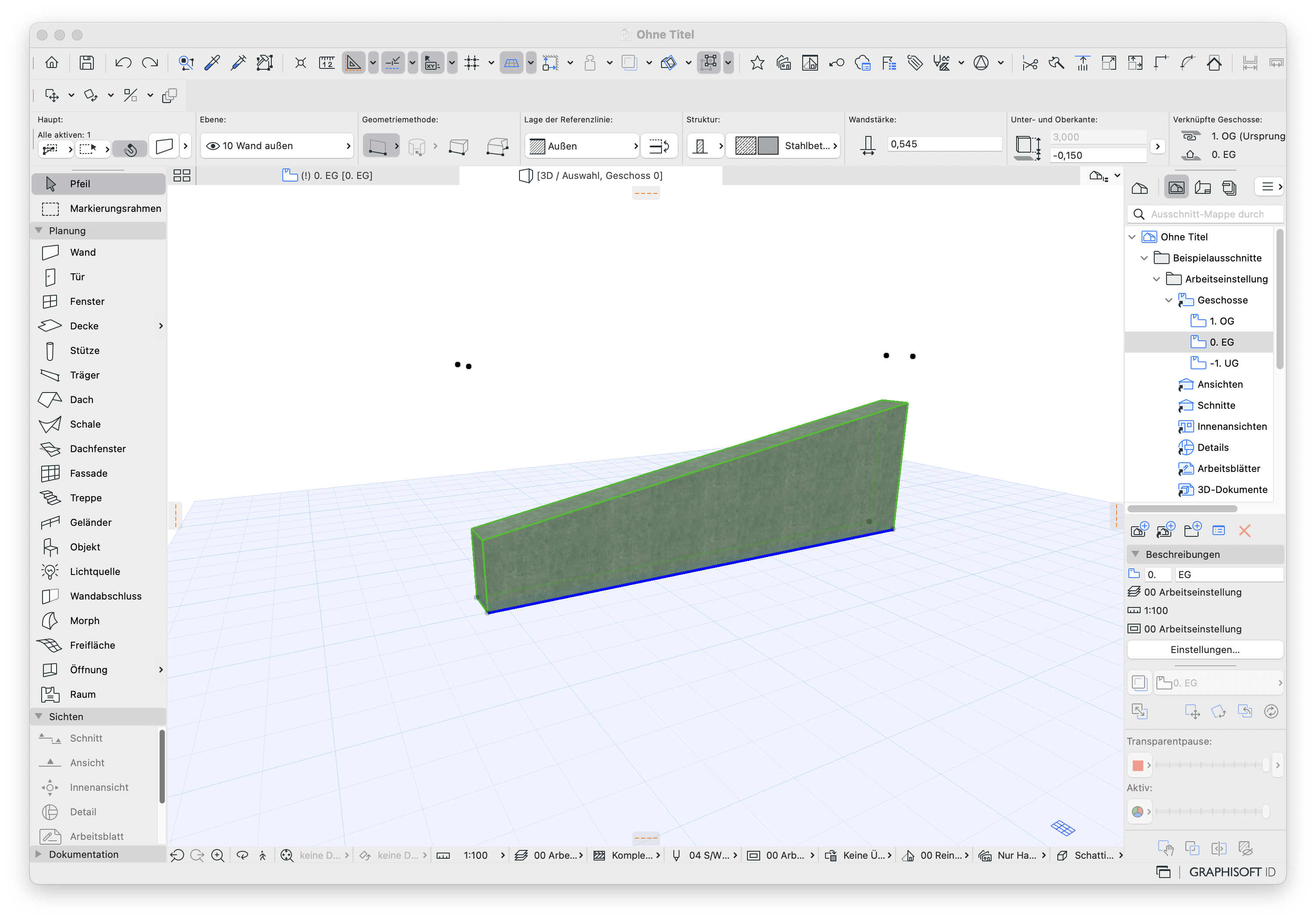

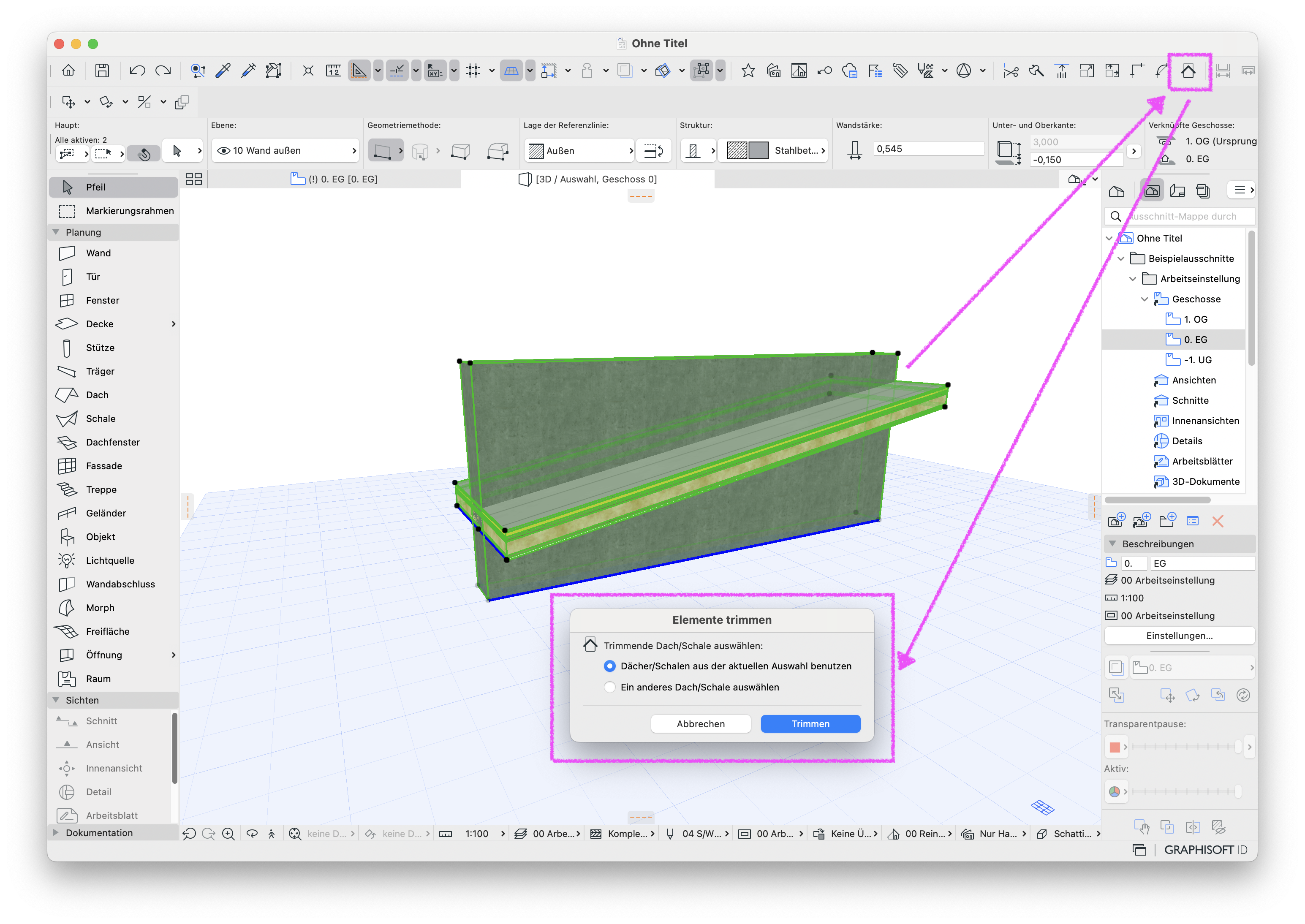

Mit Hilfe von Dachflächen können Wände über den Befehl Trimmen getrimmt werden.
Der Trimmkörper muss über die Ebenenkombination ausgeblendet werden. Wenn stattdessen der Trimmkörper gelöscht wird, wird auch die Verschneidung gelöscht. Die Verschneidung kann auch über die Wand direkt entfernt werden.
Hinweis:

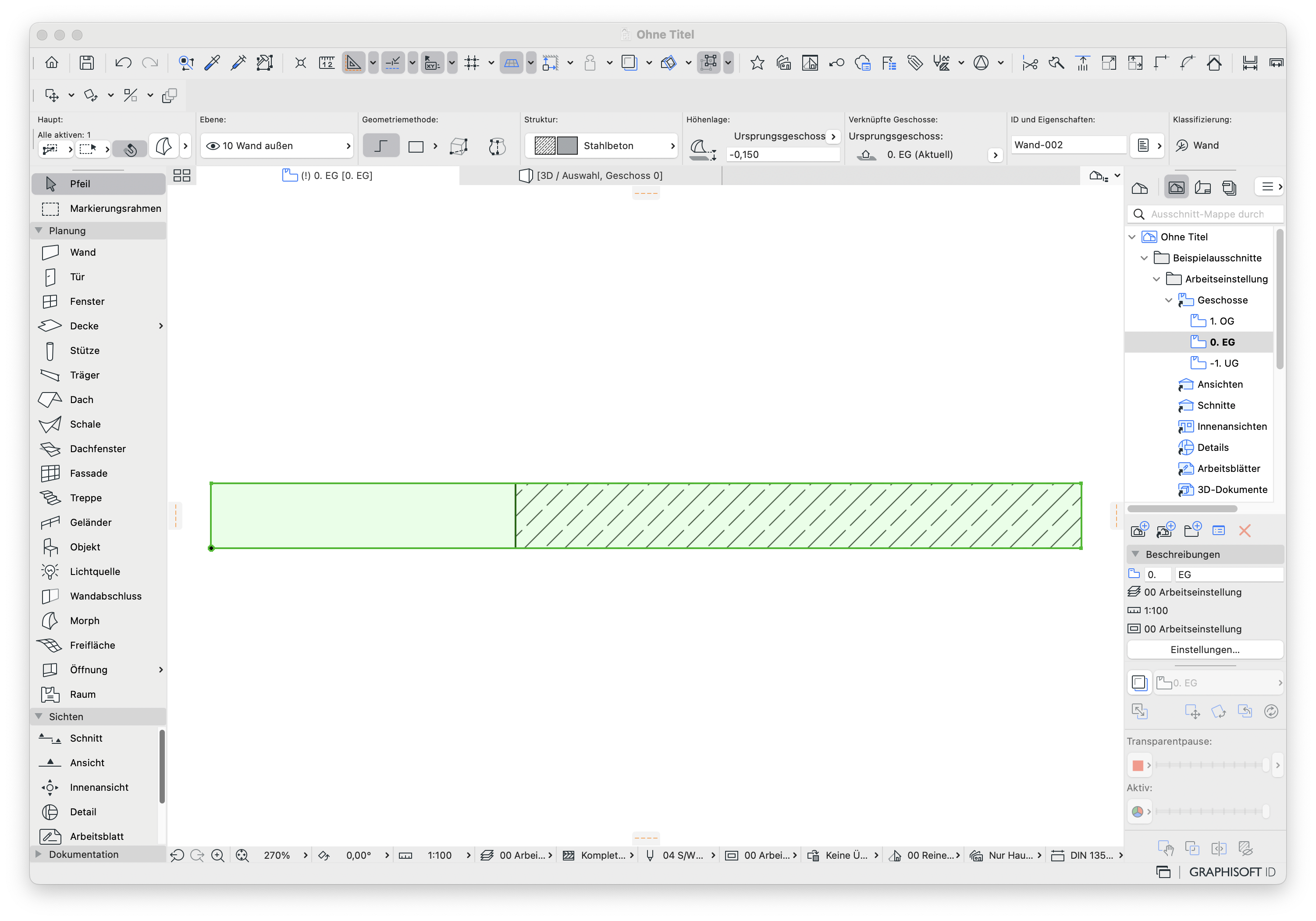

Im Grundriss ist der Trimmbefehl nicht sichtbar. Für eine differenzierte Grundriss-Darstellung kann dem Artikel Wände unter Dachschrägen werden im Grundriss falsch dargestellt gefolgt werden.
6. Mit Einzel-Dach beschneiden

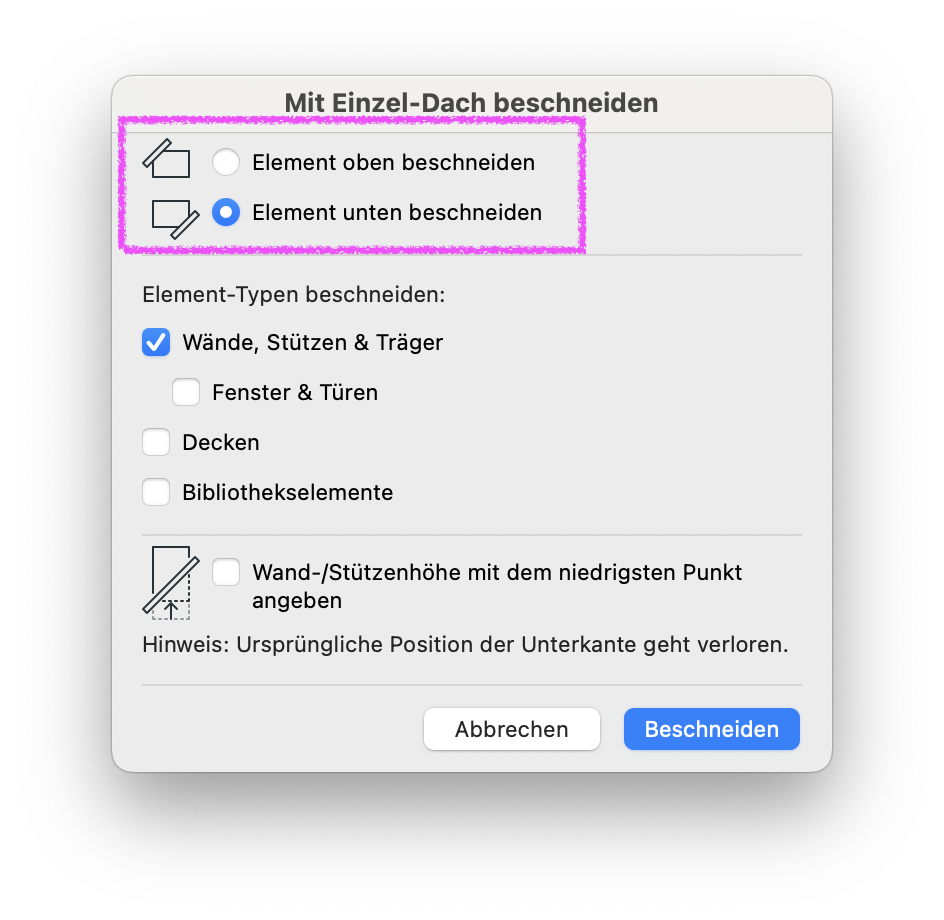

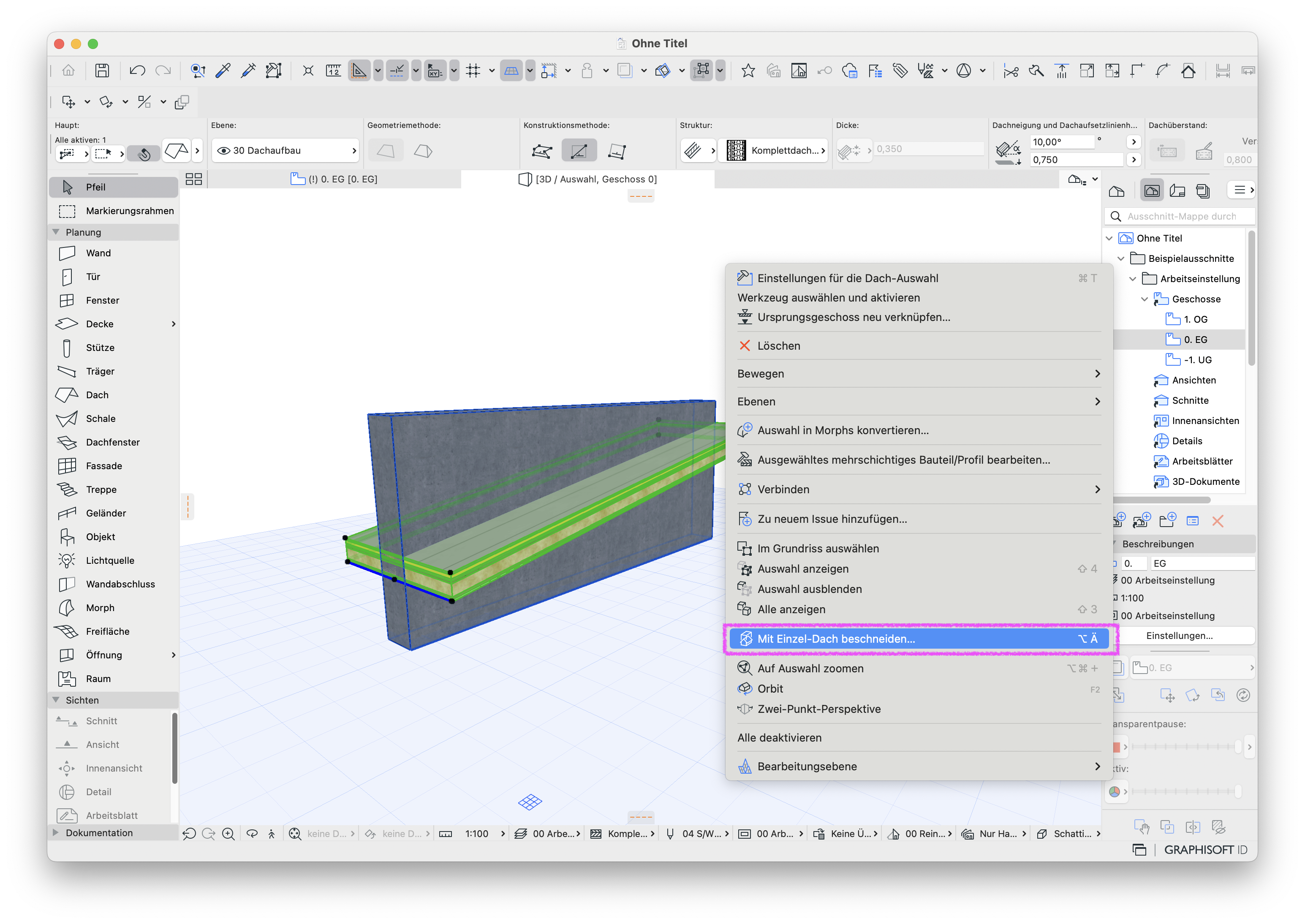

Mit Hilfe von Einzel-Dachflächen können Wände über den Befehl Mit Einzel-Dach beschneiden oben oder unten beschnitten werden.

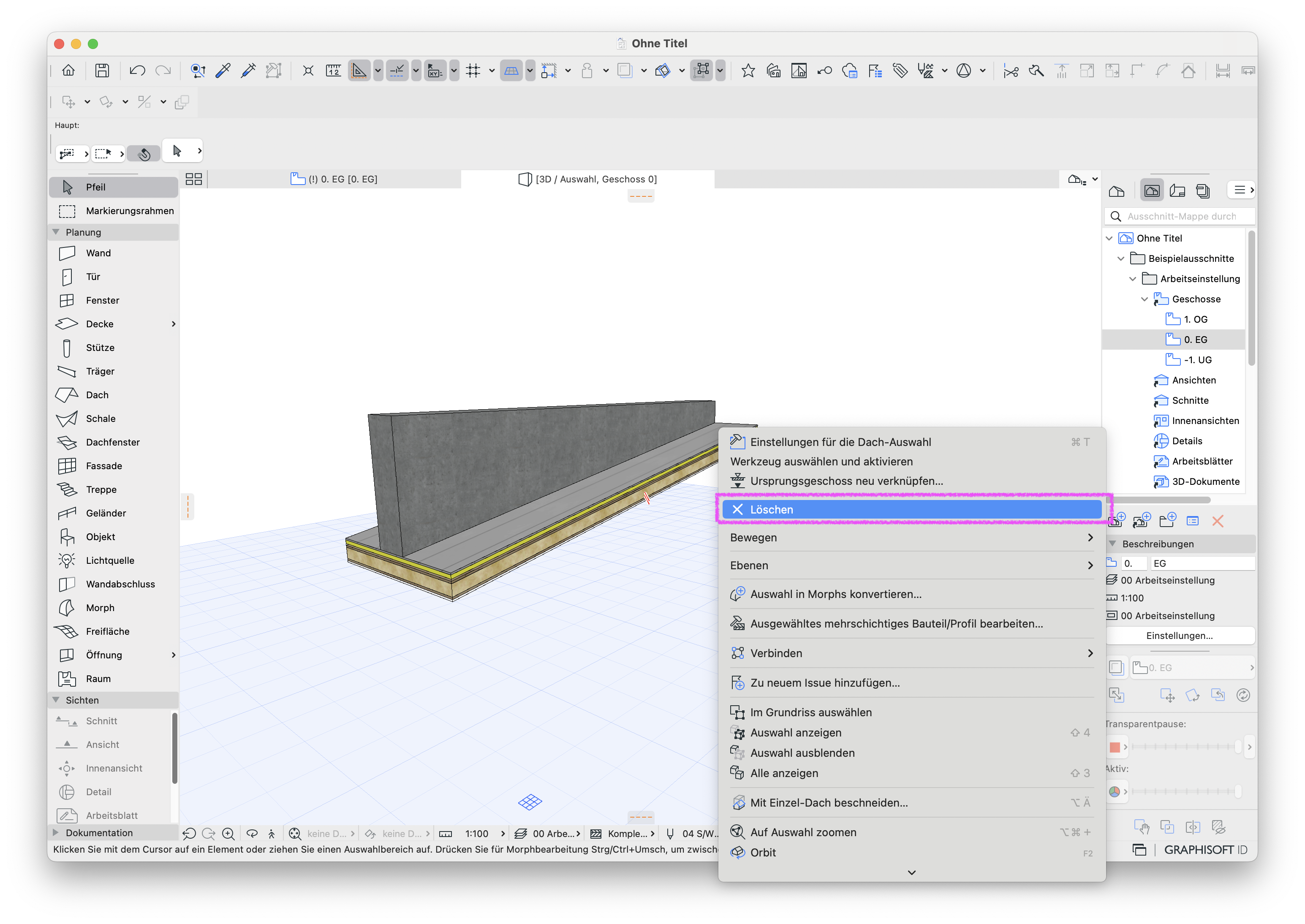

Die Verschneidung bleibt auch bestehen, wenn der Trimmkörper gelöscht wird.
Hinweis:
Im Grundriss ist die Verschneidung nicht sichtbar. Für eine differenzierte Grundriss-Darstellung kann den Artikel Wände unter Dachschrägen werden im Grundriss falsch dargestellt gefolgt werden.
7. Mit SEO beschneiden
Mit Hilfe von Solid Element Befehlen, auch SEOs genannt, können Wände abgeschrägt werden.
Hierfür kann wie folgt vorgegangen werden:

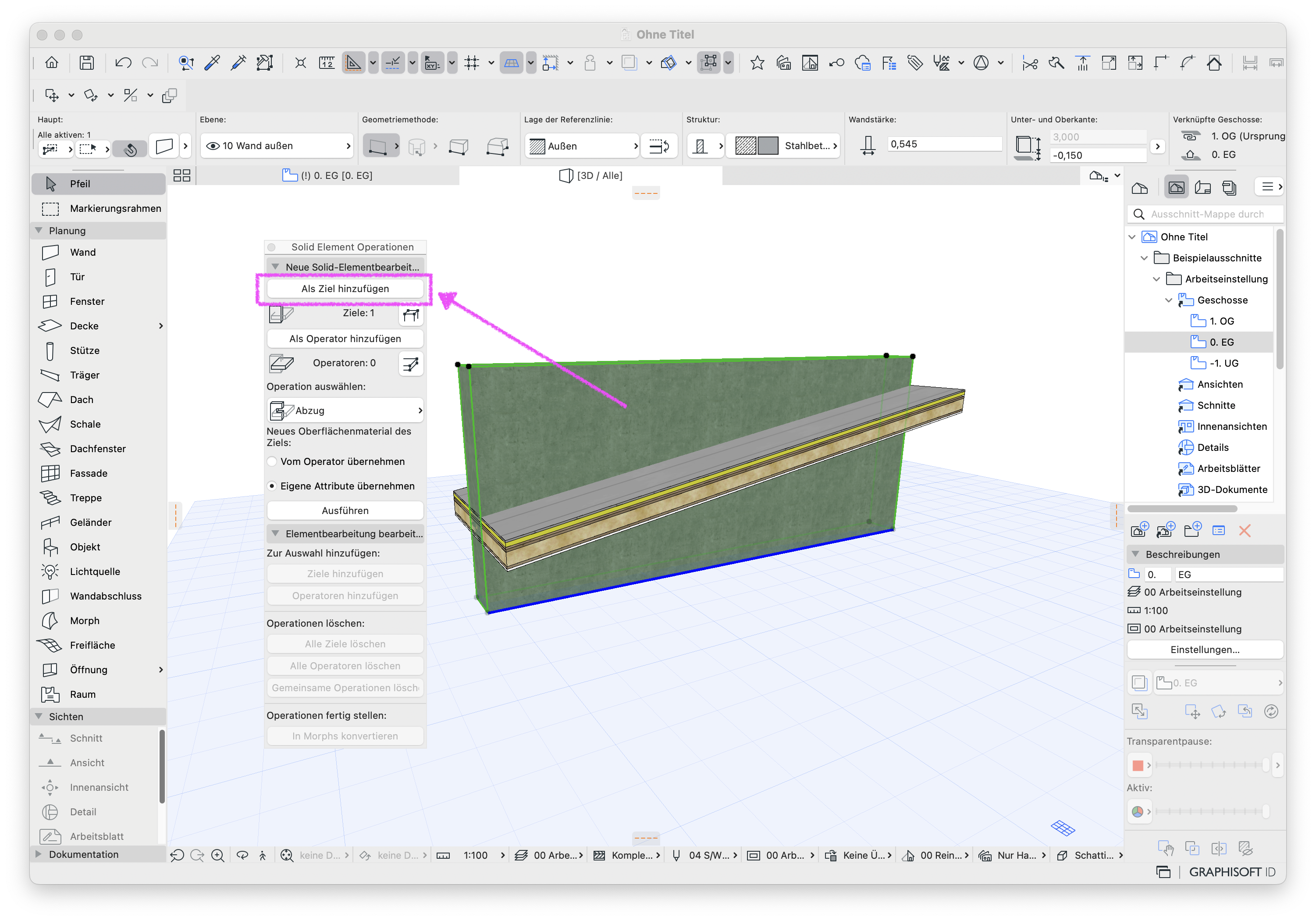

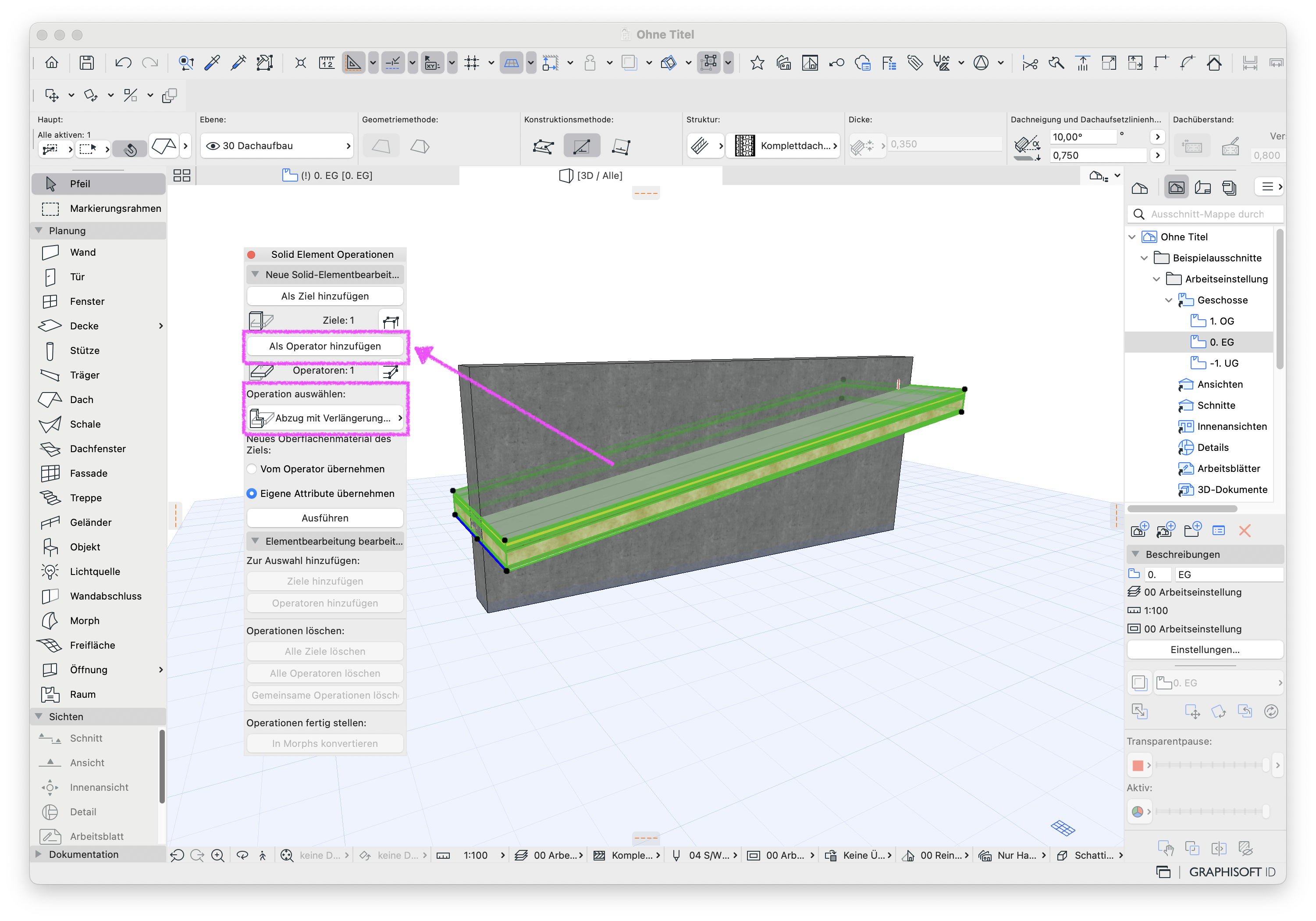

- Planung > Solid Element-Befehle... öffnen
- Die Wand als Ziel hinzufügen
- Den Abzugskörper als Operator hinzufügen
- Unter Operation auswählen: Abzug mit Verlängerung nach oben/unten wählen
- Befehl über Schaltfläche Ausführen abschließen

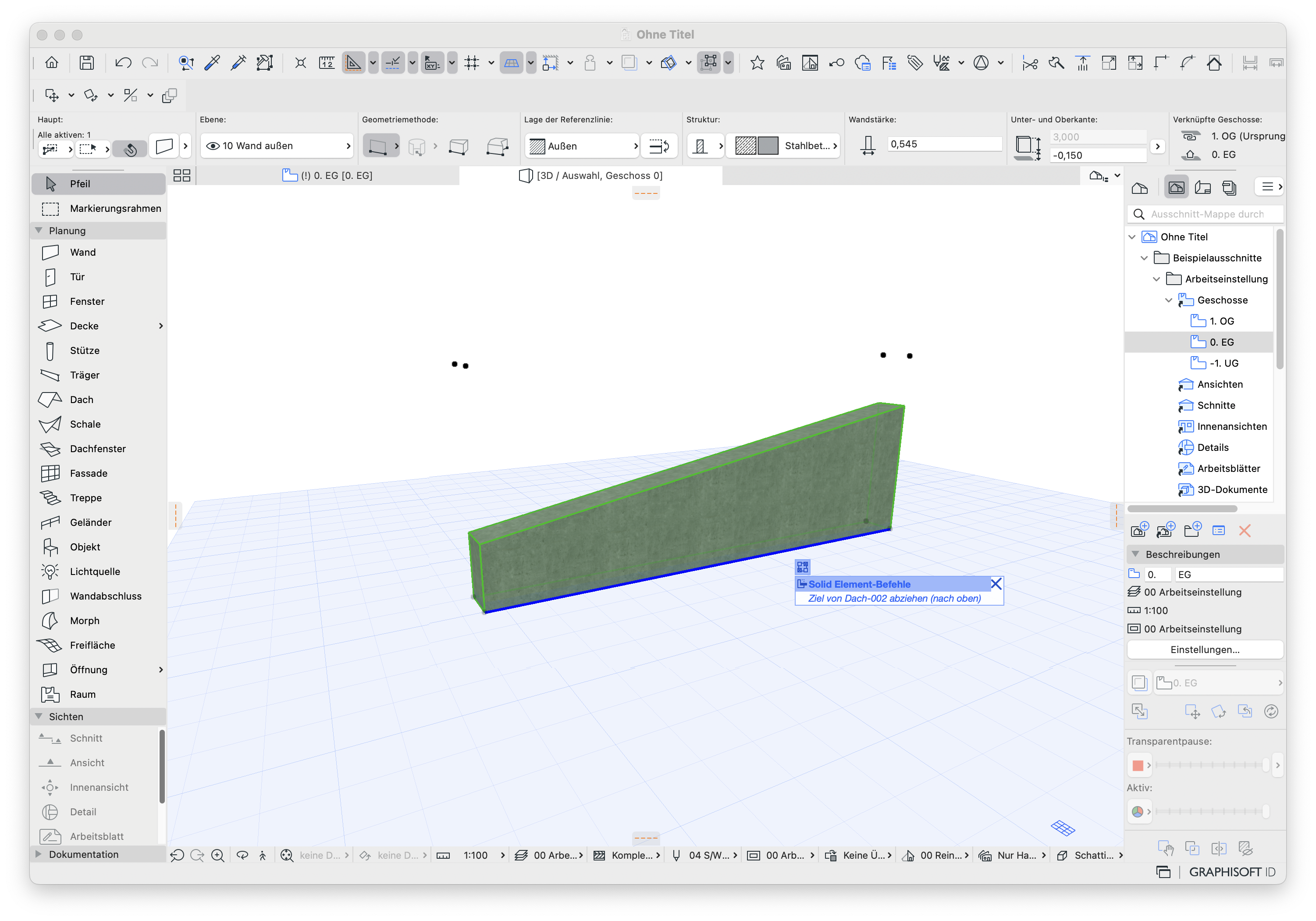

Anschließend wird der Operator vom Ziel abgezogen dargestellt. Wenn der Operator gelöscht wird, wird auch die Verschneidung gelöscht. Der Abzugskörper muss über die Ebenenkombination ausgeblendet werden.
Hinweis:
SEOs sind nicht im Grundriss sichtbar. Die Verwendung von SEOs ist für den IFC-Datenaustausch nicht empfohlen.
8. Frei mit Morph modellieren

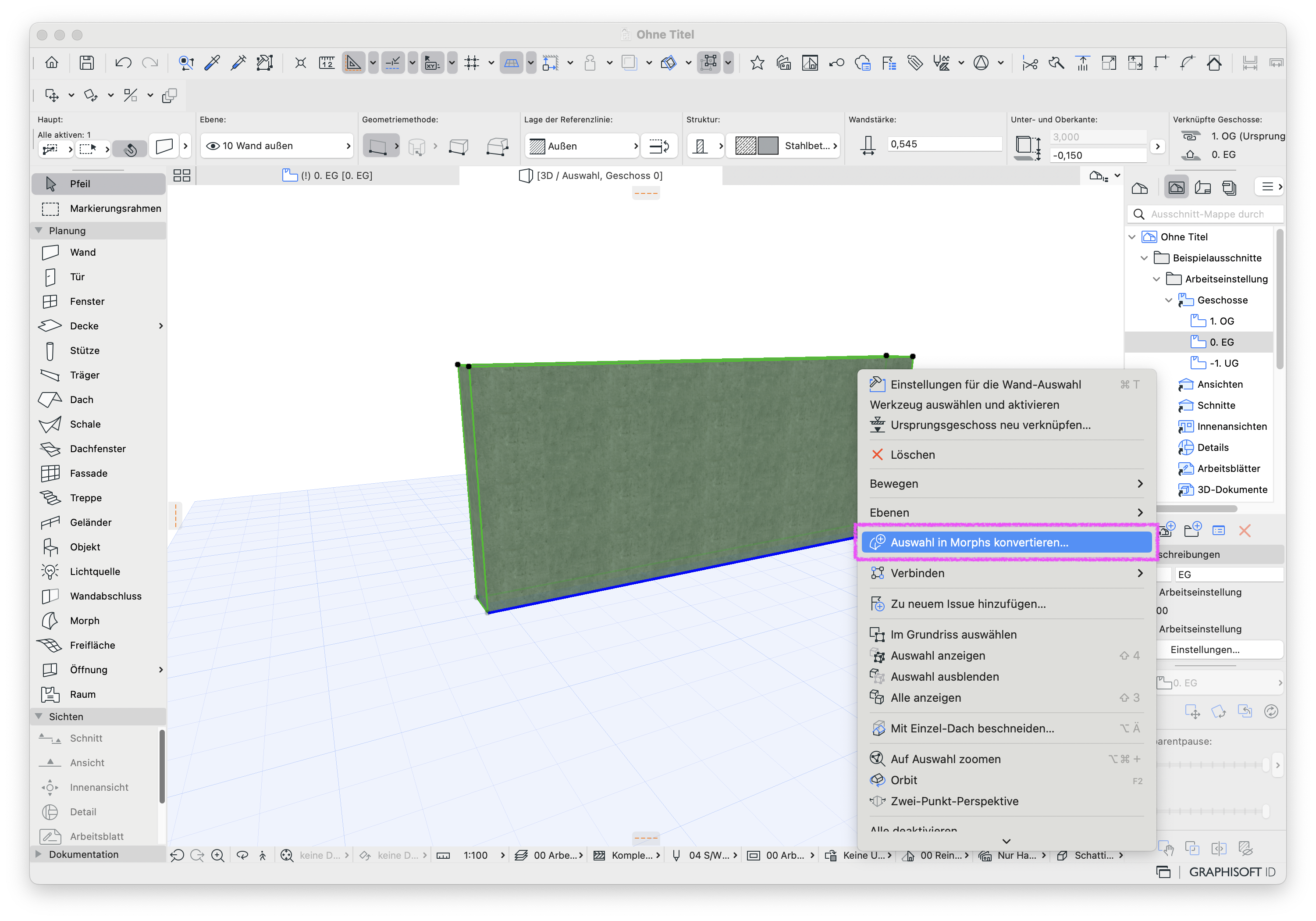

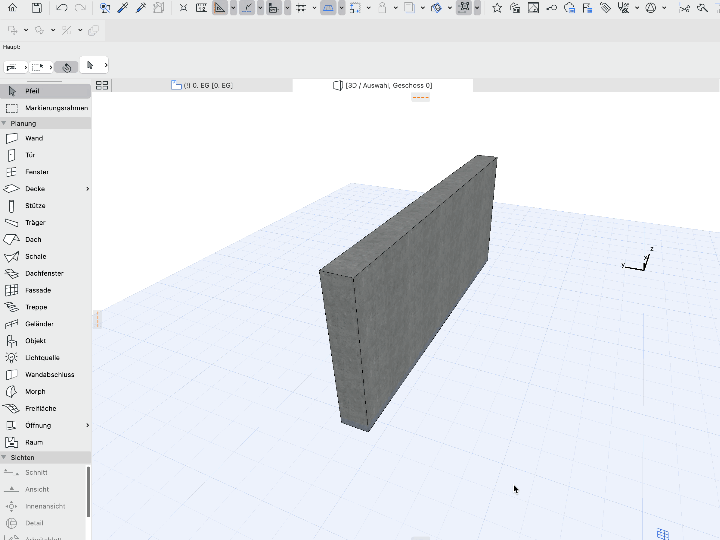

Mit Hilfe von Morphs können Freiformen manuell erstellt werden. Bestehende Elemente können zuerst in Morphs umgewandelt und anschließend entsprechend bearbeitet werden.
Die Grundrissdarstellung des Morphs passt sich an die Grundriss-Schnitt-Höhe an.
Hinweis:
Die Klassifizierung des Morphs kann, falls notwendig, auf Wand geändert werden.
