Problemstellung

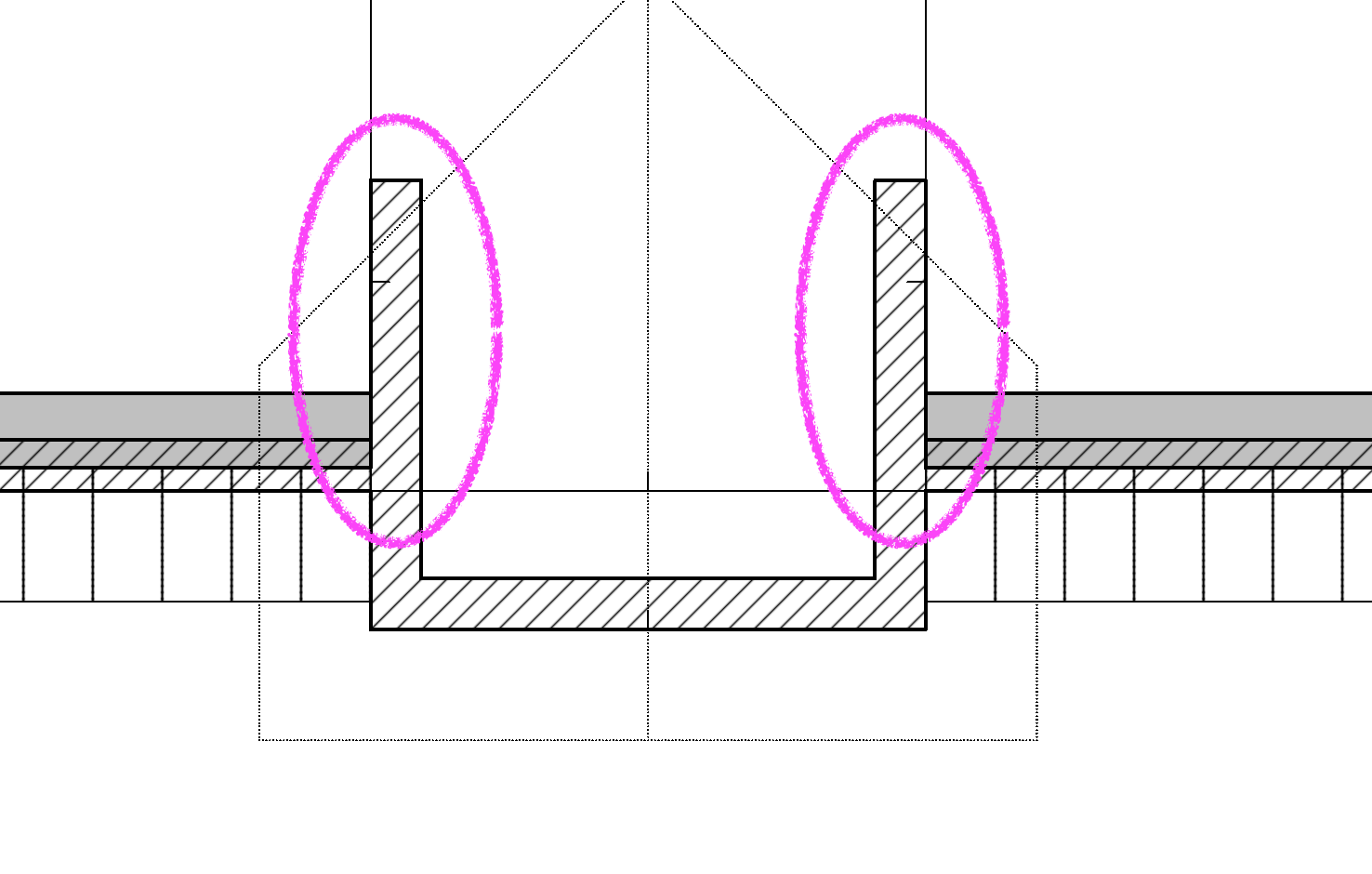

Es sind Wände unter Dachschrägen, z. B. im Bereich von Gauben, platziert. Die Wände werden jedoch im Grundriss komplett geschnitten dargestellt. Die Darstellung der Gaubenwände ist damit falsch:
Troubleshooting
1. Wände splitten
- Bearbeiten > Verändern > Splitten

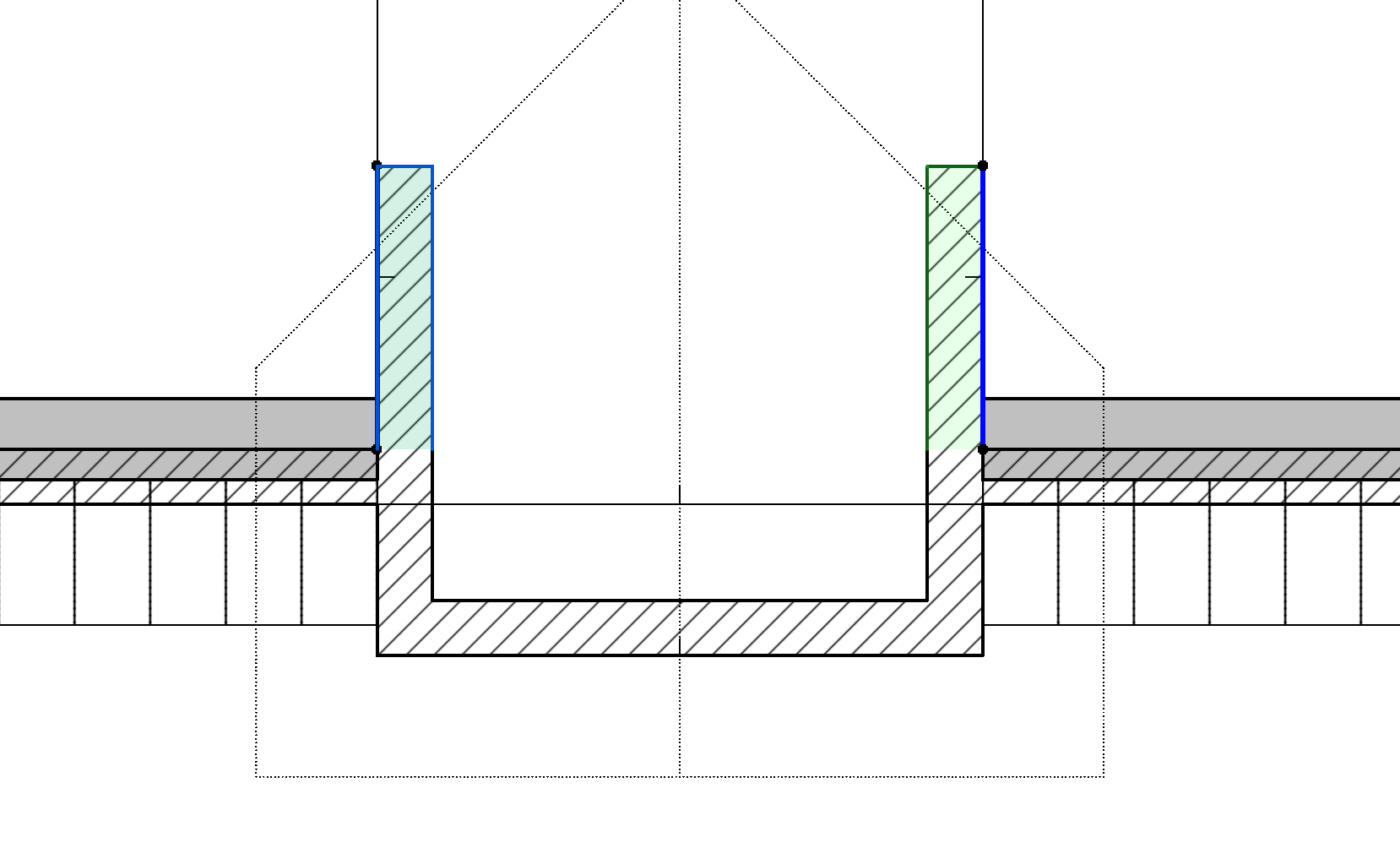

Die Wände müssen an der Stelle geteilt bzw. gesplittet werden, ab der sich die Grundrissdarstellung verändern soll:
2. Grundrissdarstellung auf Untersicht stellen

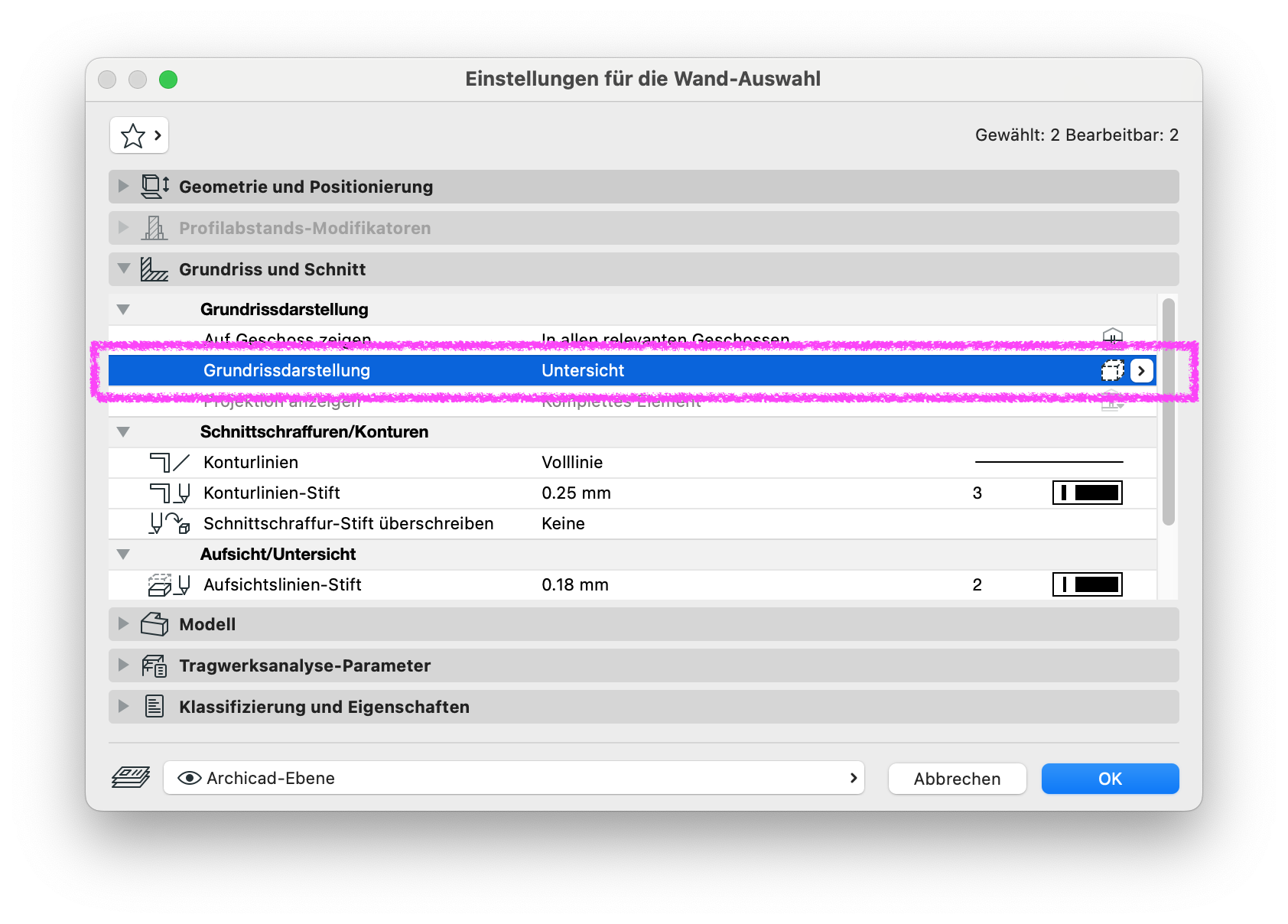

- Einstellungen für die Wand-Auswahl > Grundriss und Schnitt > Grundrissdarstellung
Die Grundrissdarstellung der Wände, welche sich unter den Dachschrägen befinden, muss auf Untersicht gestellt werden:

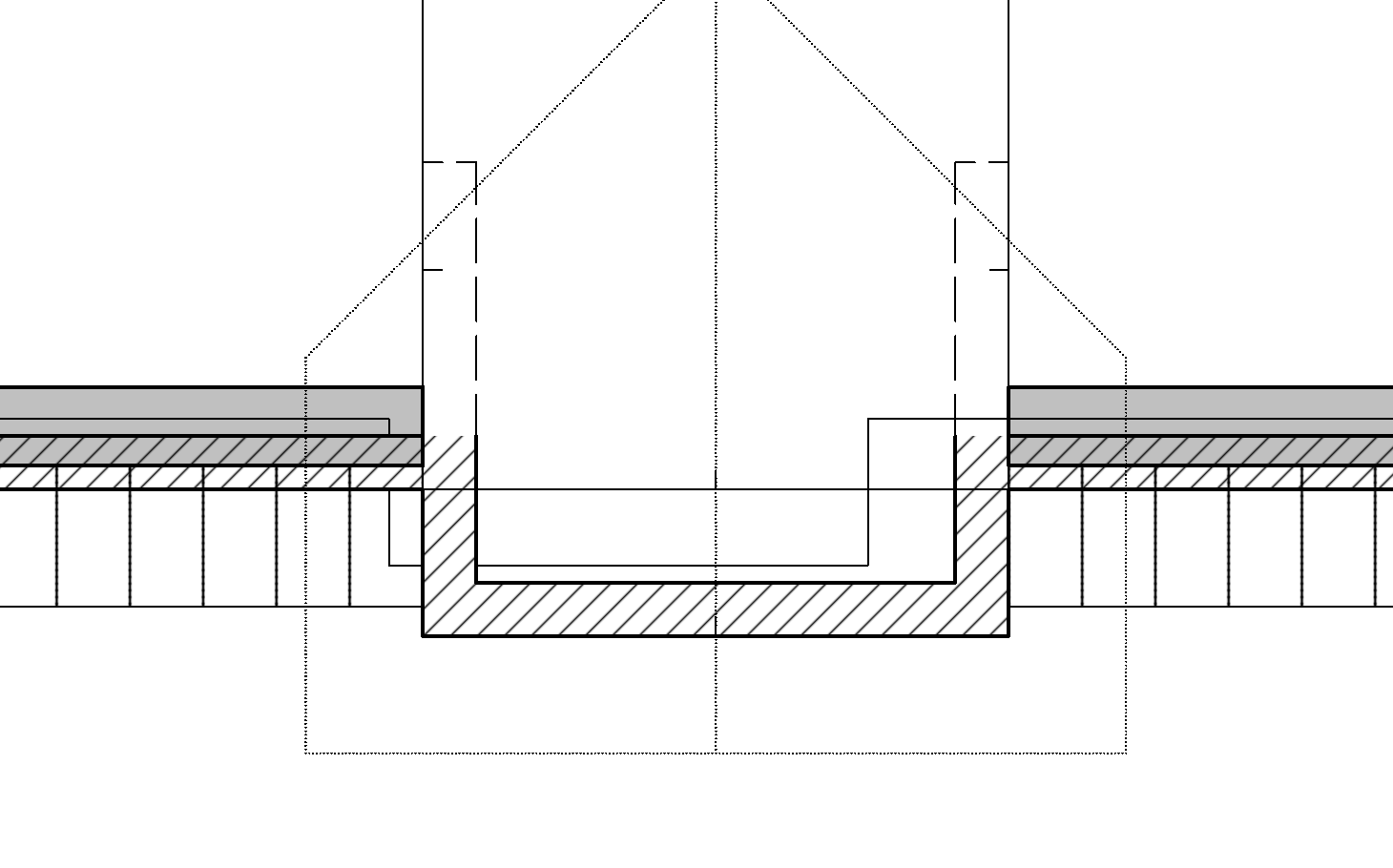

Im Ergebnis sind die Wände, welche sich unter den Dachschrägen befinden, gestrichelt dargestellt:
