Problembeschreibung
Ein Solid Element Befehl (SEO) ist im 3D korrekt dargestellt, wird aber im Grundriss nicht angezeigt. Zum Beispiel eine durch SEO beschnittene Dachgaube-Wand ist im Grundriss inkorrekt dargestellt.
Troubleshooting
Hinweis: SEO sind grundsätzlich nur im 3D sichtbar.
Um die gewünschte Darstellung zu erreichen, folgende Optionen prüfen.
1. Element splitten und im Grundriss ausblenden
Element auswählen > Bearbeiten > Verändern > Splitten
Das unerwünschte Teil im Grundriss z.B. durch die Ebene ausblenden.
Hinweis: möglicherweise muss SEO im 3D mit dem gesplitteten Teil wiederholt werden.
2. Öffnung erstellen
Planung > Architektonische Werkzeuge > Öffnung
In manchen Fällen kann statt SEO eine Öffnung verwendet werden.
3. 3D Dokument erstellen
Aus dem 3D Fenster ein 3D Dokument statt Grundriss erstellen.
Schritt 1: Ansicht > Elemente in 3D > 3D Schnittebenen > eigene Schnittebene erstellen
Horizontale Schnittebene erstellen und gewünschte Höhe festlegen.

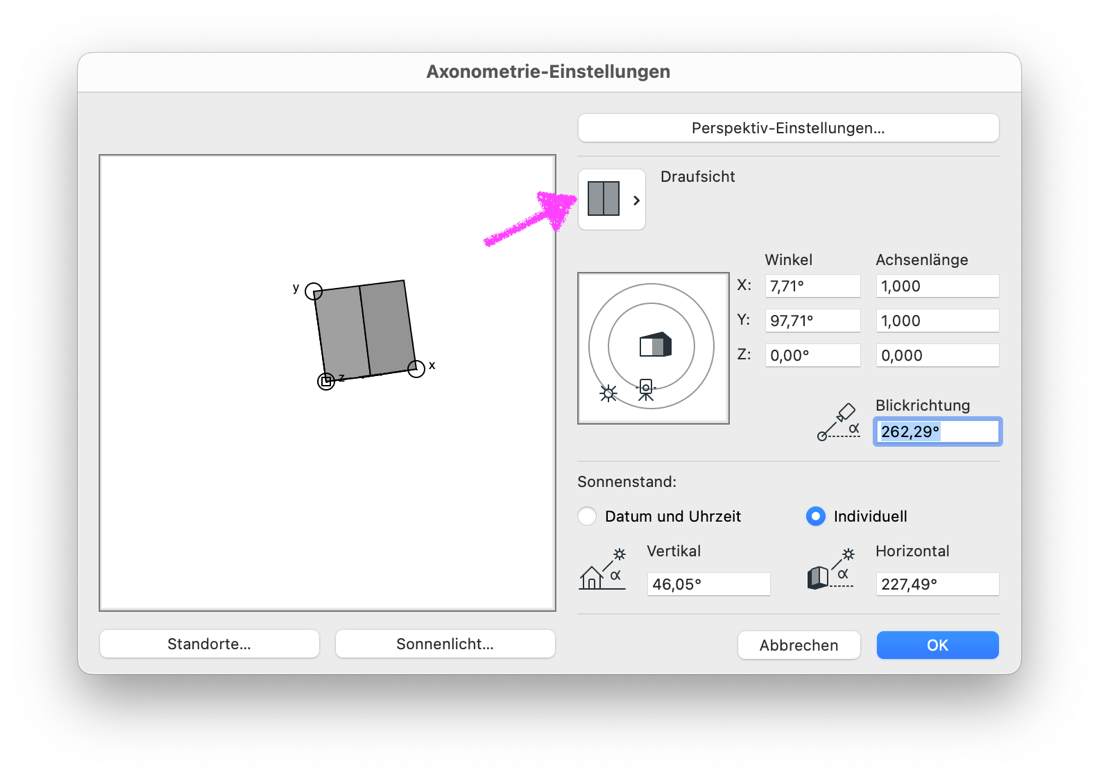

Schritt 2: Ansicht > 3D Darstellungsmodus > Standort & Projektionsart > Draufsicht wählen
Schritt 3: Dokumentation > Dokumentationswerkzeuge > Neues 3D-Dokument…
3D Dokument sichern und als „Grundriss“ verwenden.
