Problemstellung

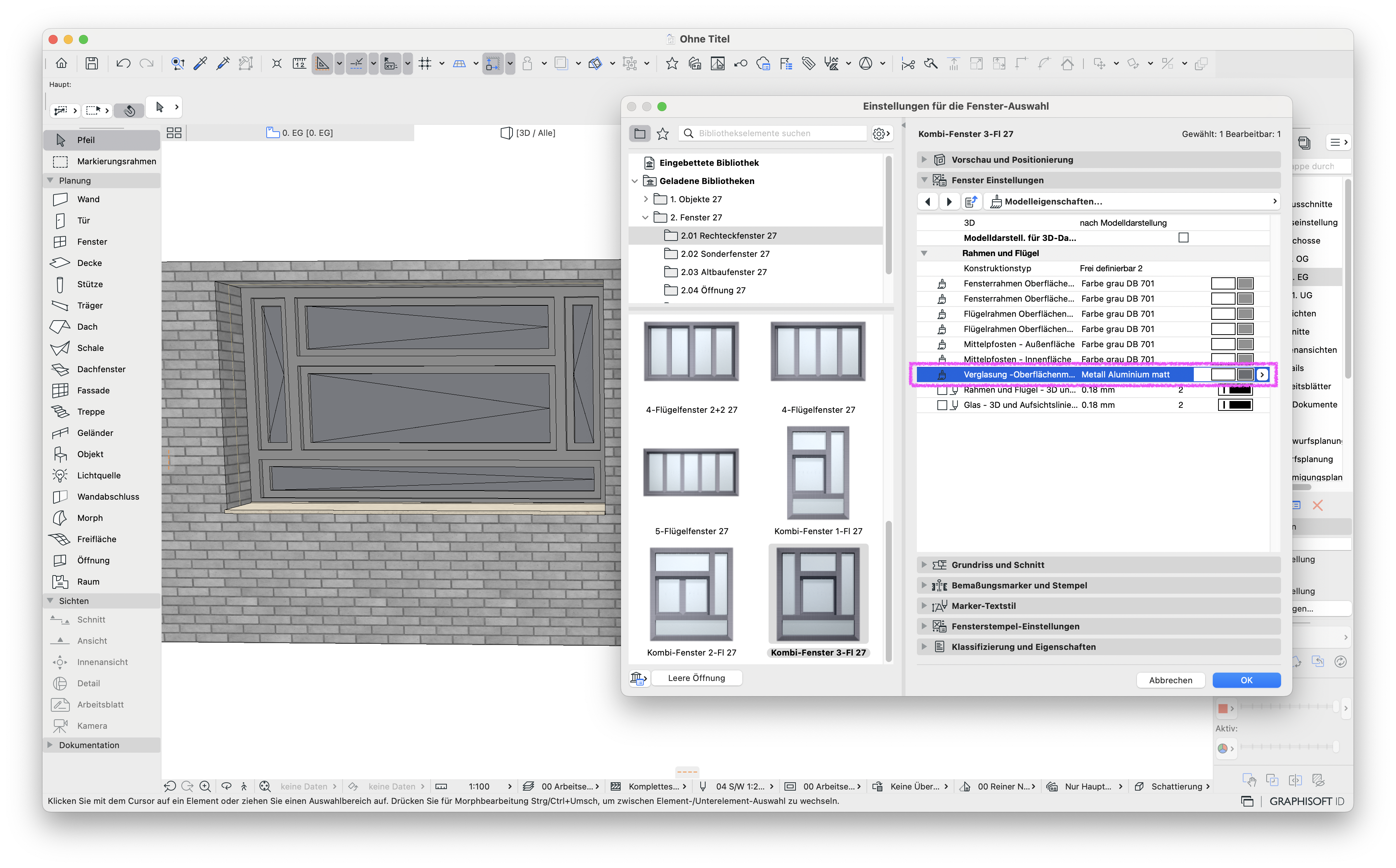

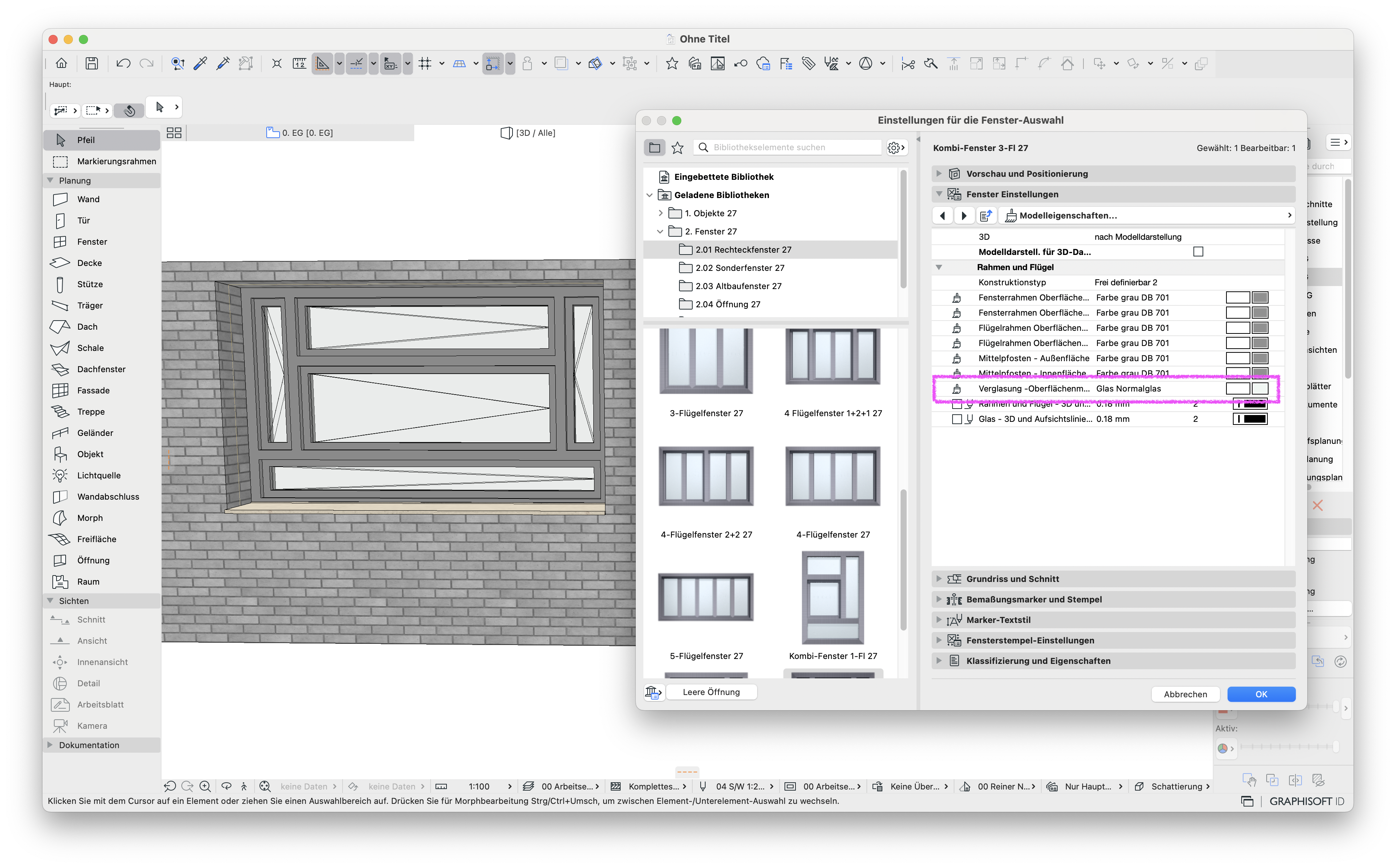

In einem Fenster soll nur für einen bestimmten Flügel die Oberfläche verändert werden. Wenn jedoch in den Fenster Einstellungen > Modelleigenschaften... > Rahmen und Flügel die Oberfläche der Verglasung verändert wird, dann werden die Oberflächen aller Flügel verändert.
|
|
Wenn eine grafische Überschreibung verwendet wird, wird sogar das gesamte Fenster überschrieben.
Troubleshooting
Eigenen Flügel erstellen
Wenn die Einstellungen für nur einzelne Bestandteile eines Fensters, z. B. für einen bestimmten Fensterflügel, abweichen sollen, dann kann für die entsprechende Komponente ein eigenes Bibliothekselement erstellt werden.
Für die Erstellung eines eigenen Fensterflügels muss wie folgt vorgegangen werden:

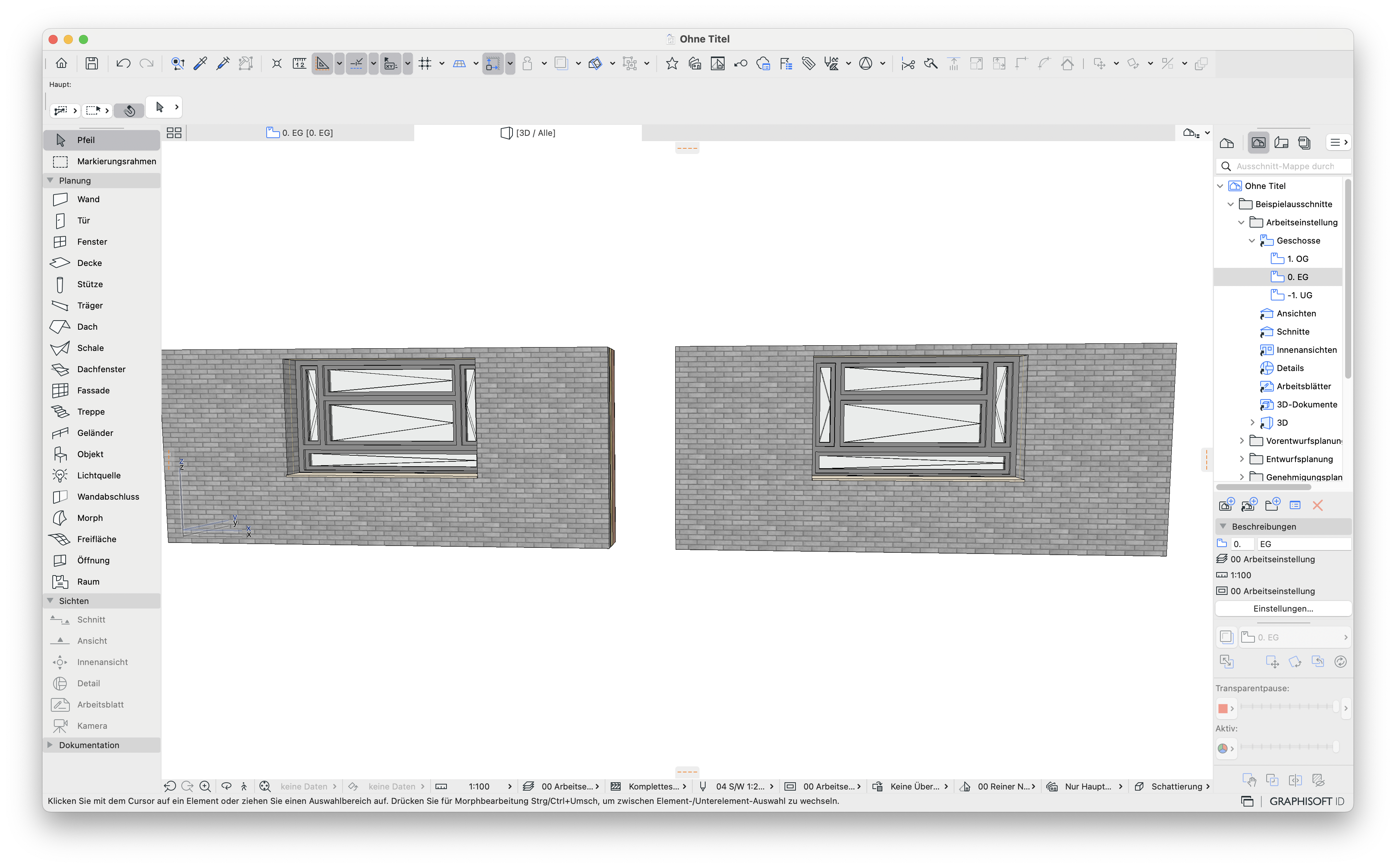

- Eine Kopie der Wand mit dem entsprechenden Fenster erstellen.

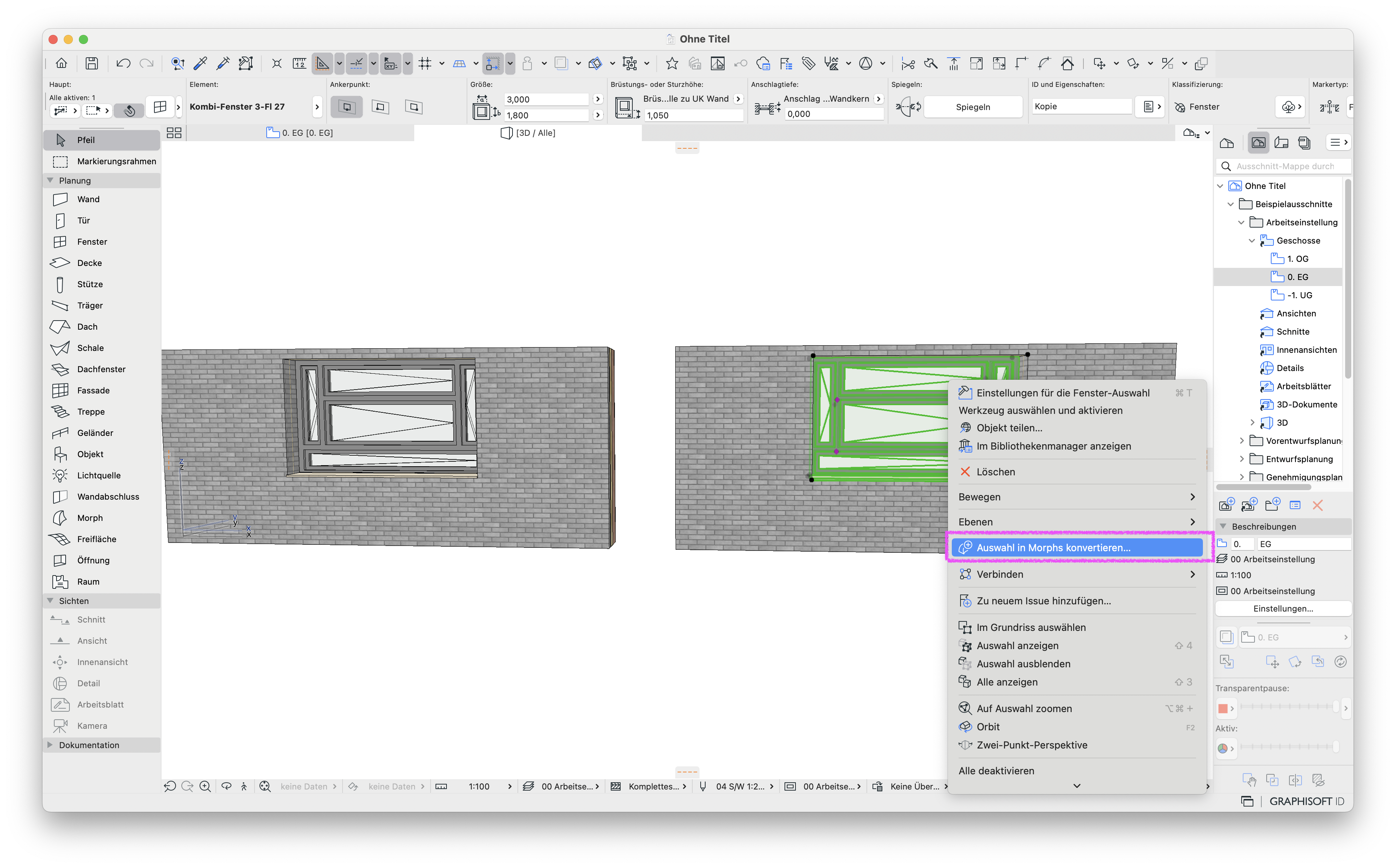

- Die Kopie des Fensters zu Morphs umwandeln.
Hinweis:

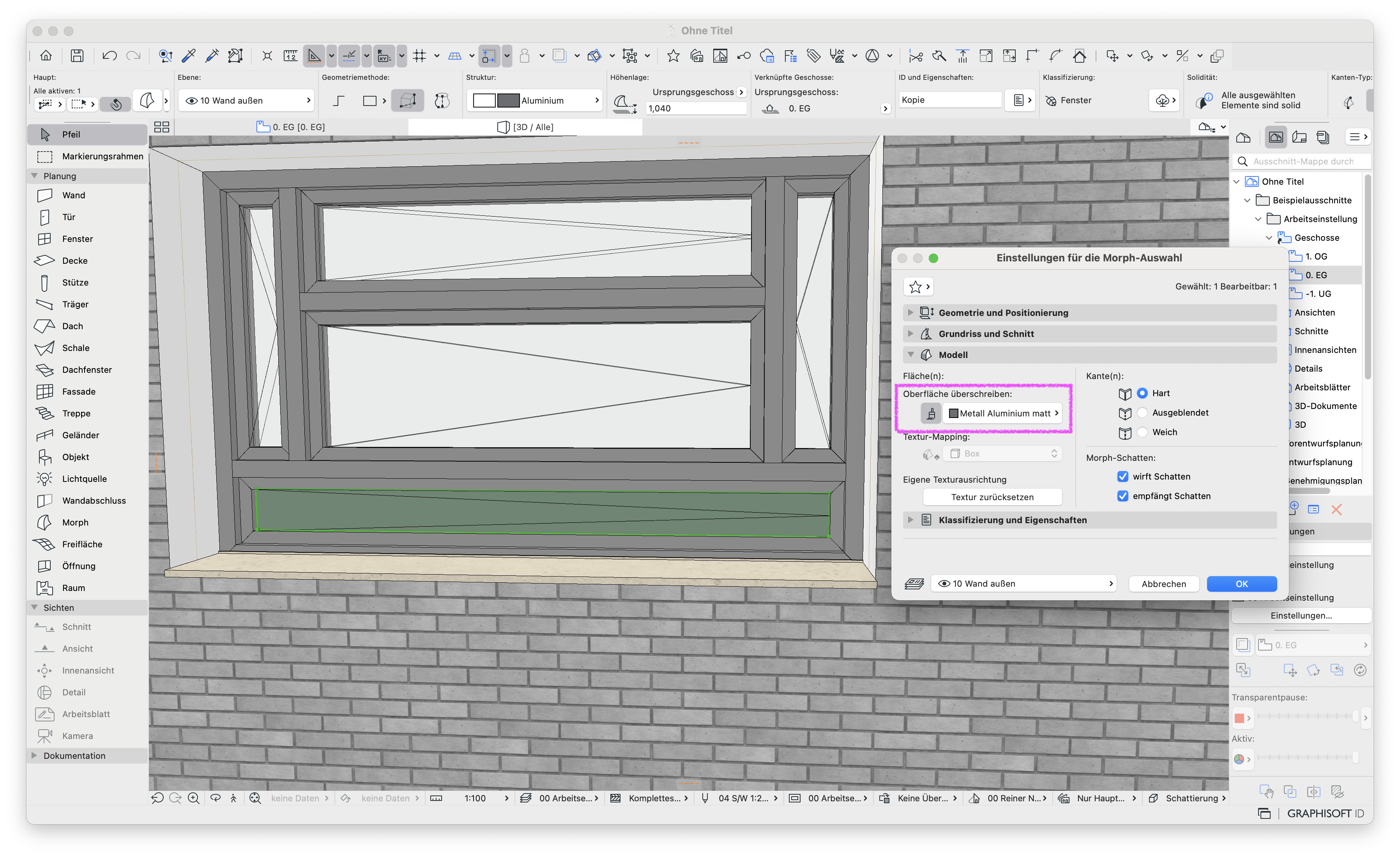

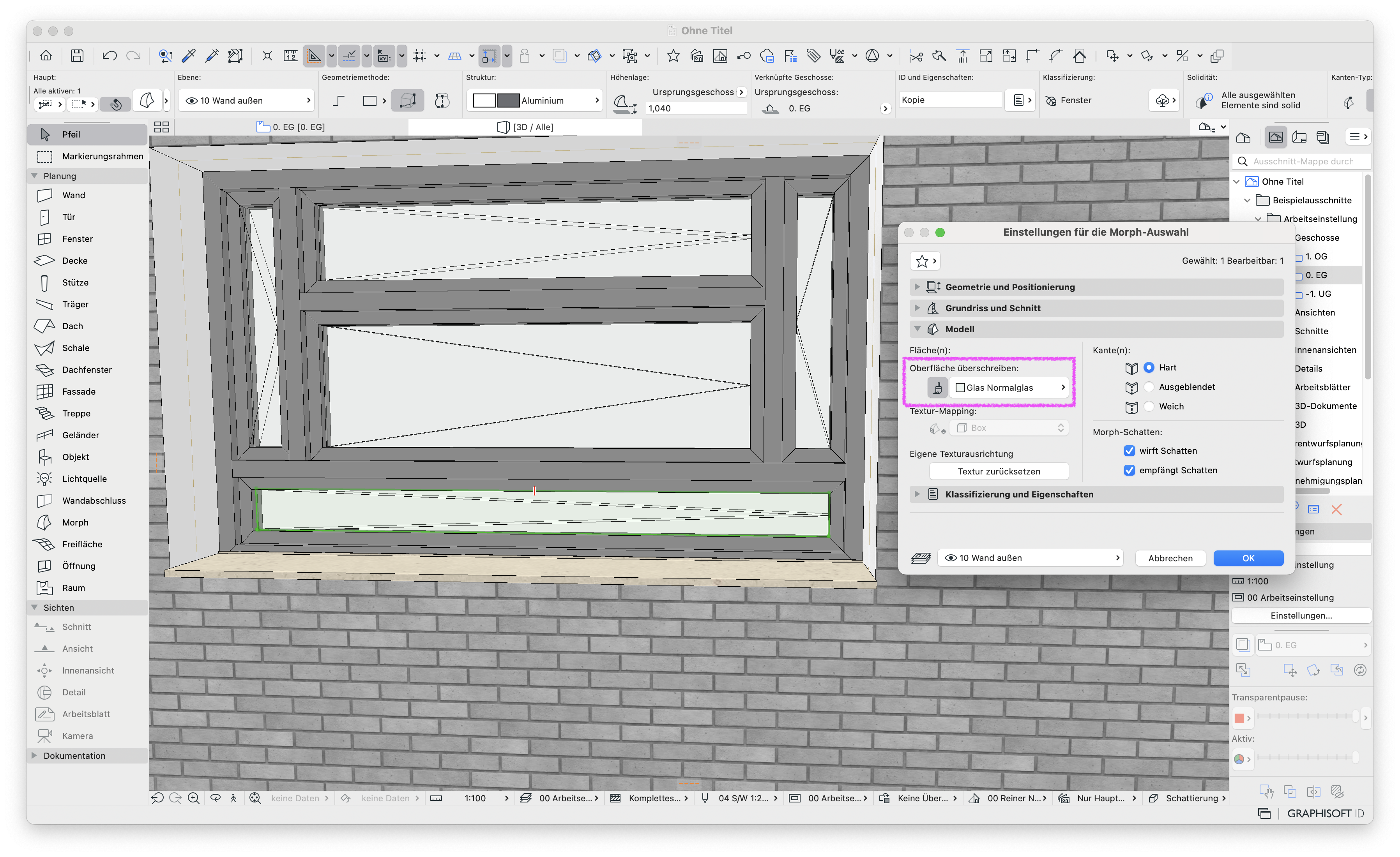

Wenn das Fenster zu stark vereinfacht ist, dann muss vorher in der Modelldarstellung eine detaillierte Darstellungsweise für das Fenster gewählt werden. - Ändern der gewünschten Oberfläche und gegebenenfalls der Form des Fensterflügels.

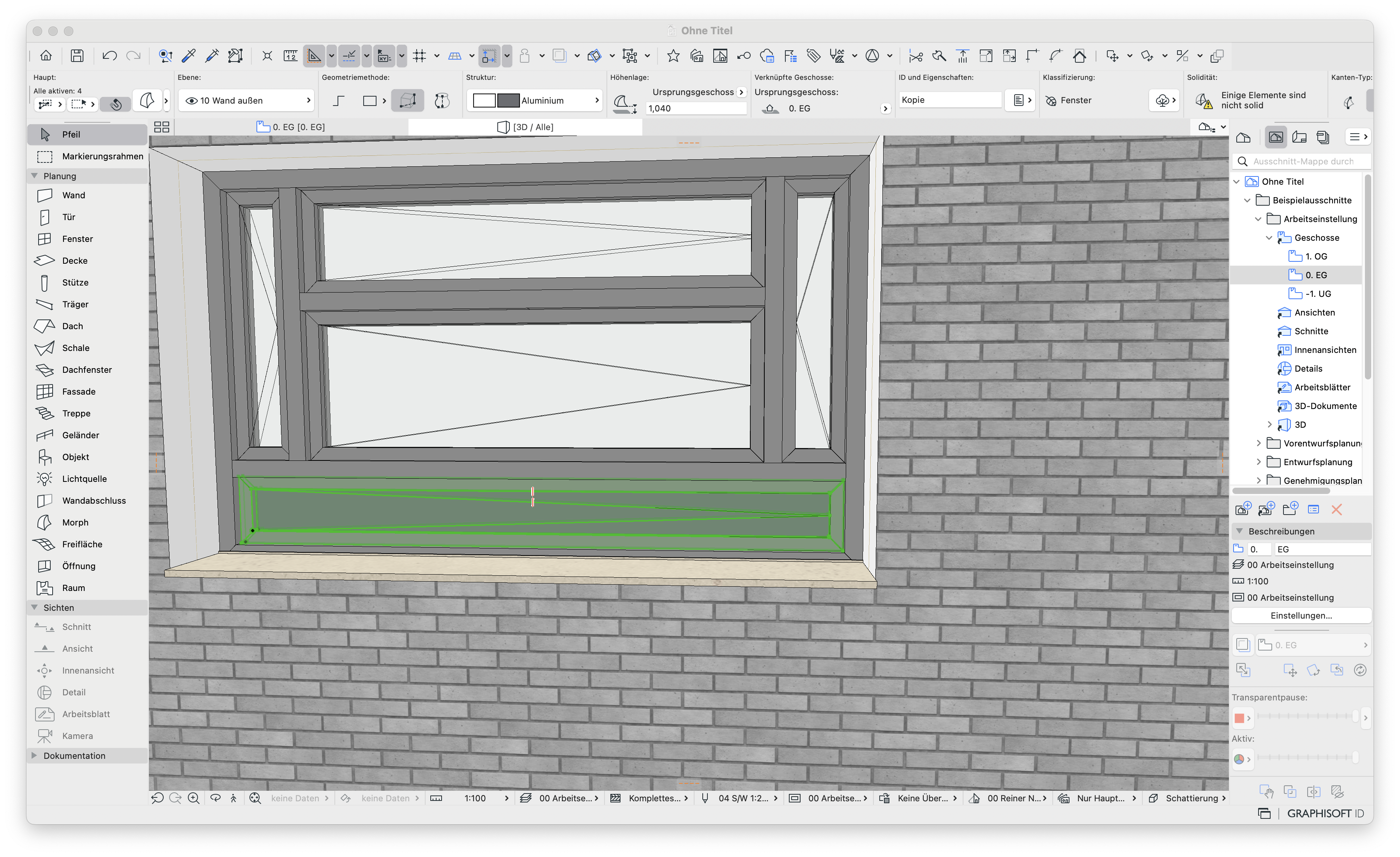

- Auswahl aller für den Flügel relevanten Elemente.

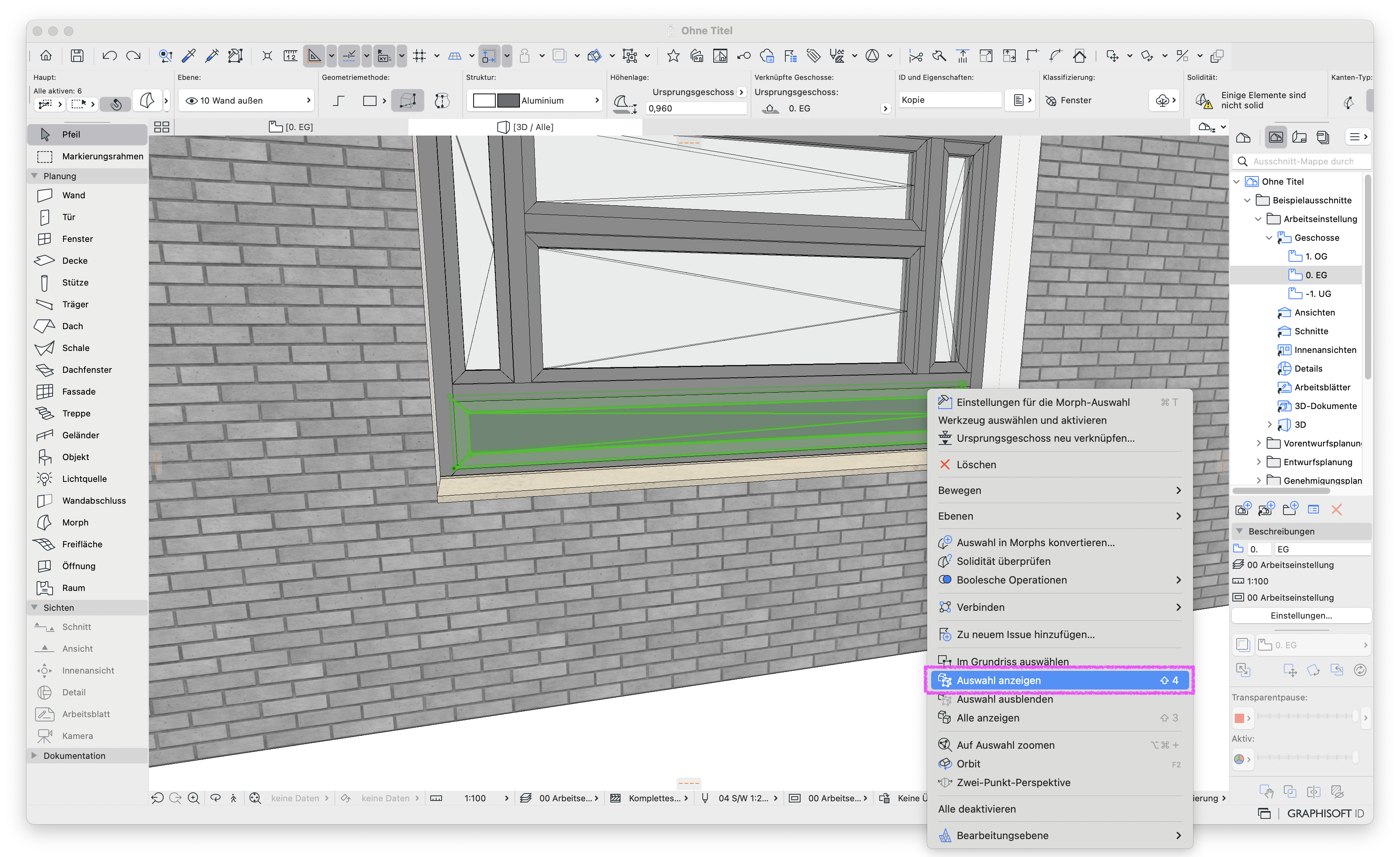

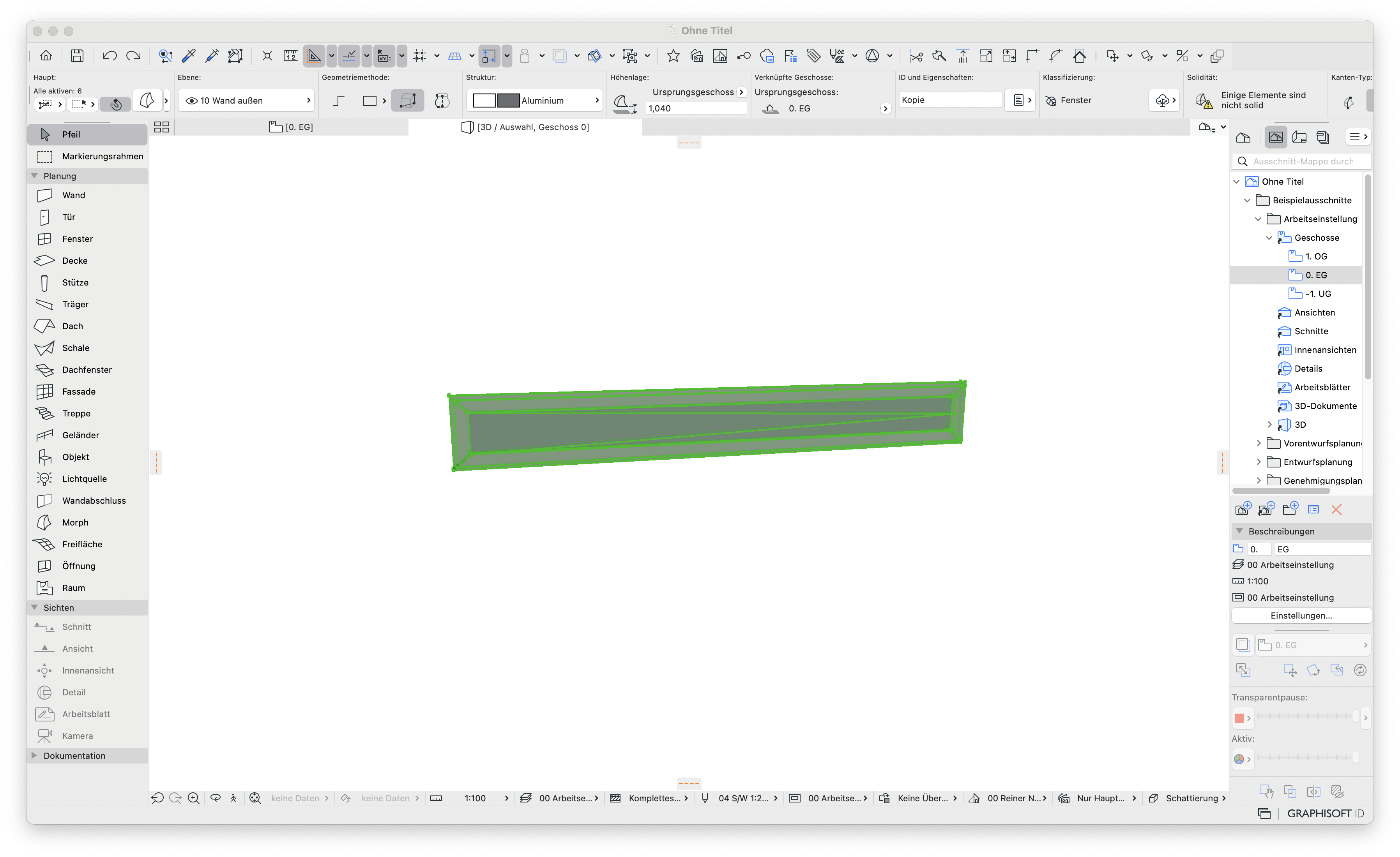

- Rechtsklick auf die relevanten Elemente und nur die Auswahl anzeigen lassen.

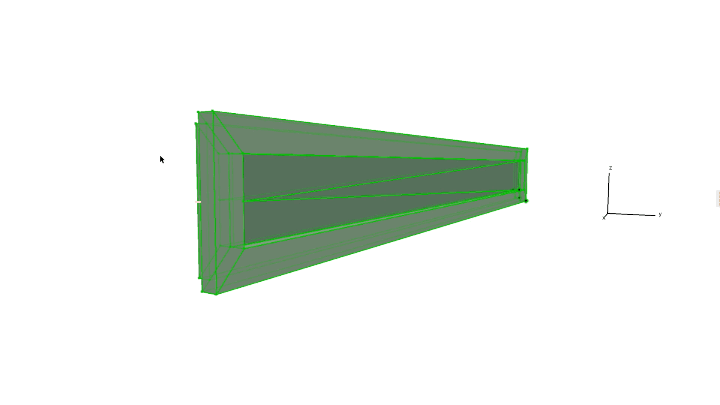

- Auswahl mit dem Befehl Strg+D bzw. Cmd+D im 3D-Fenster um 90° drehen.
Hinweis:

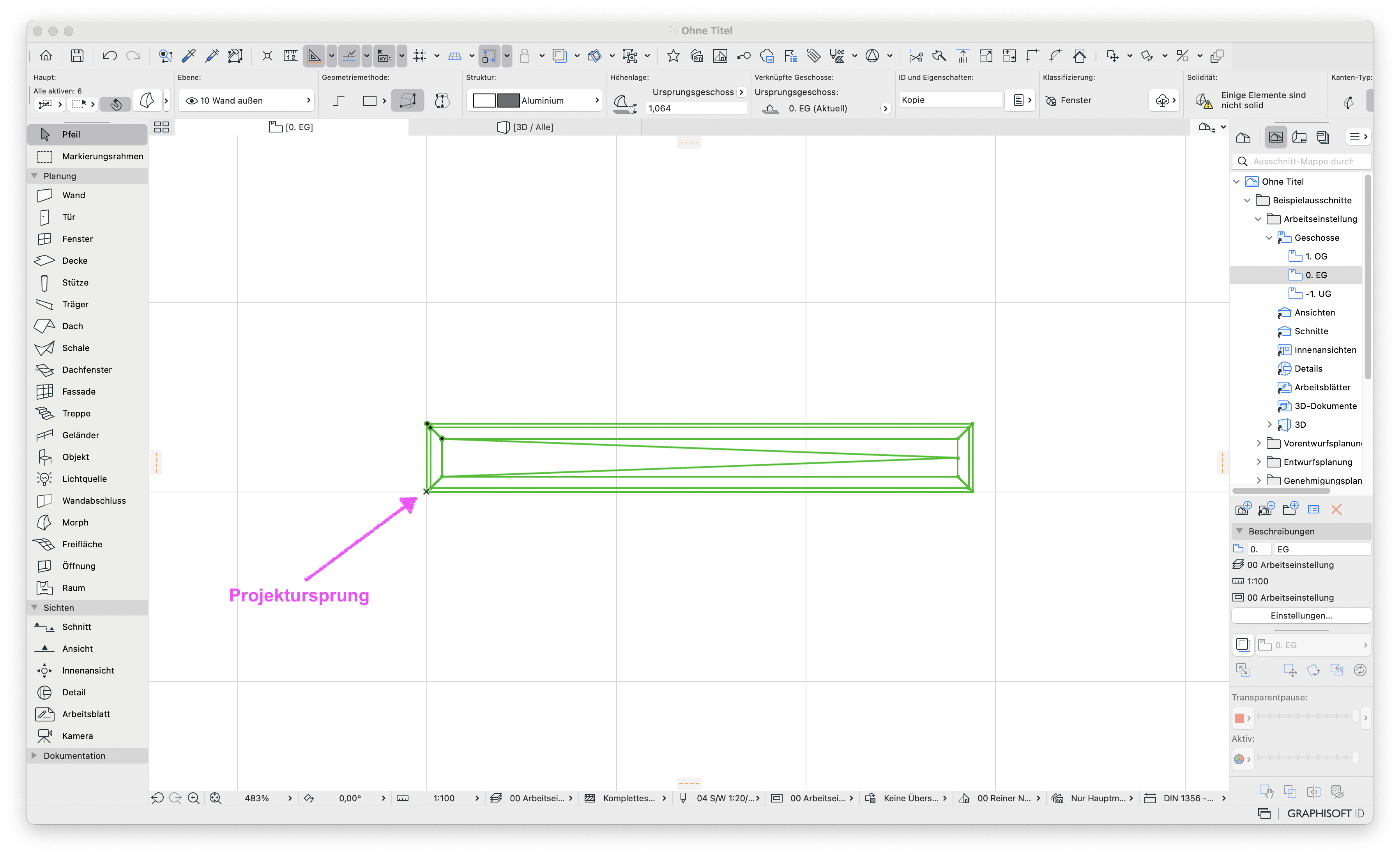

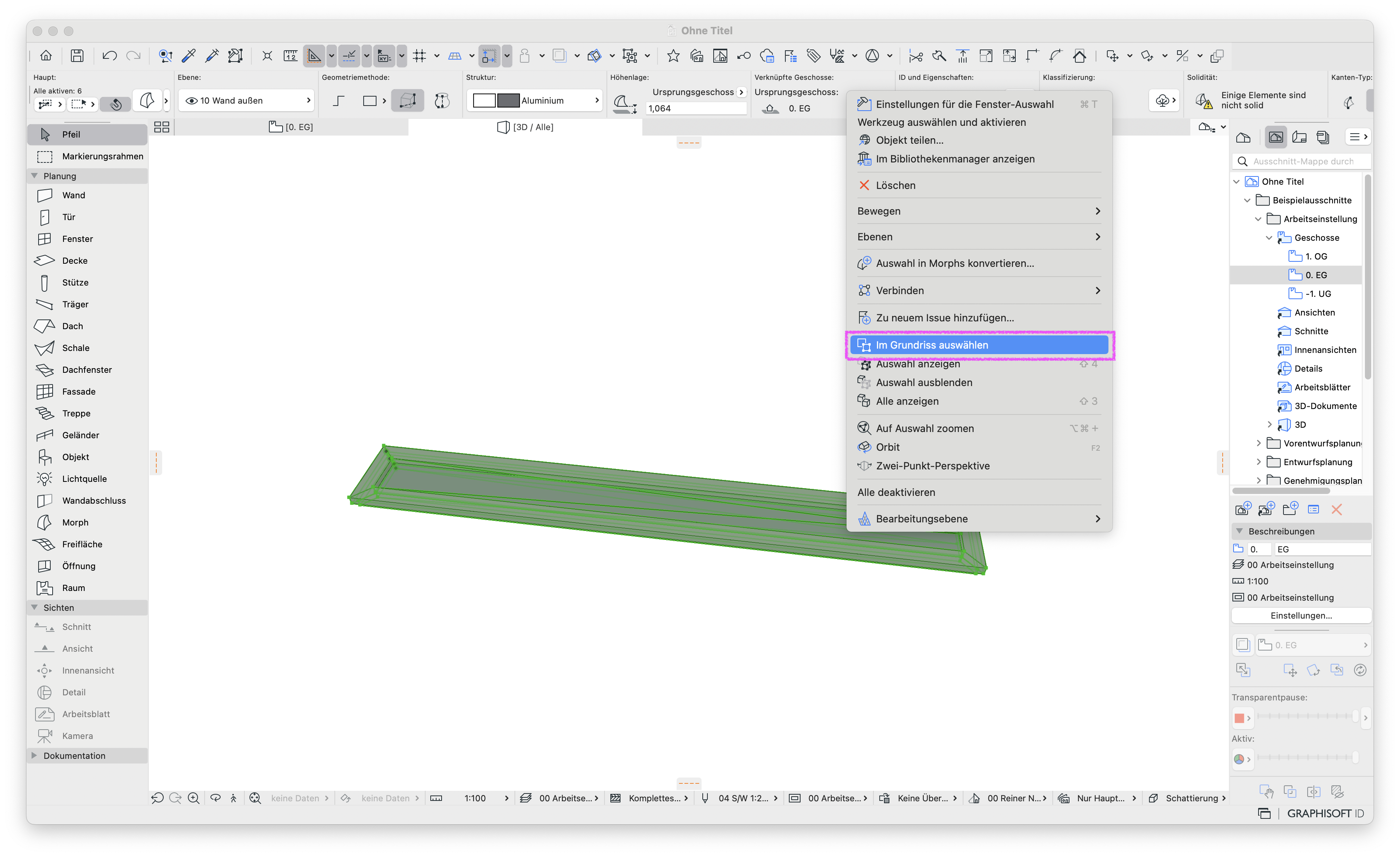

Der erste Klick, nachdem der Dreh-Befehl aktiviert wurde, legt die Ebene der Rotationsachse fest. Der zweite Klick gibt die Richtung der Drehung an. Weitere Informationen zum freien Drehen von Morphs im 3D erläutert der Artikel Schalen, Fassaden und Morphs frei im 3D drehen. - Die gedrehte Auswahl im Grundriss auswählen und zum Projektursprung verschieben.
Hinweis:

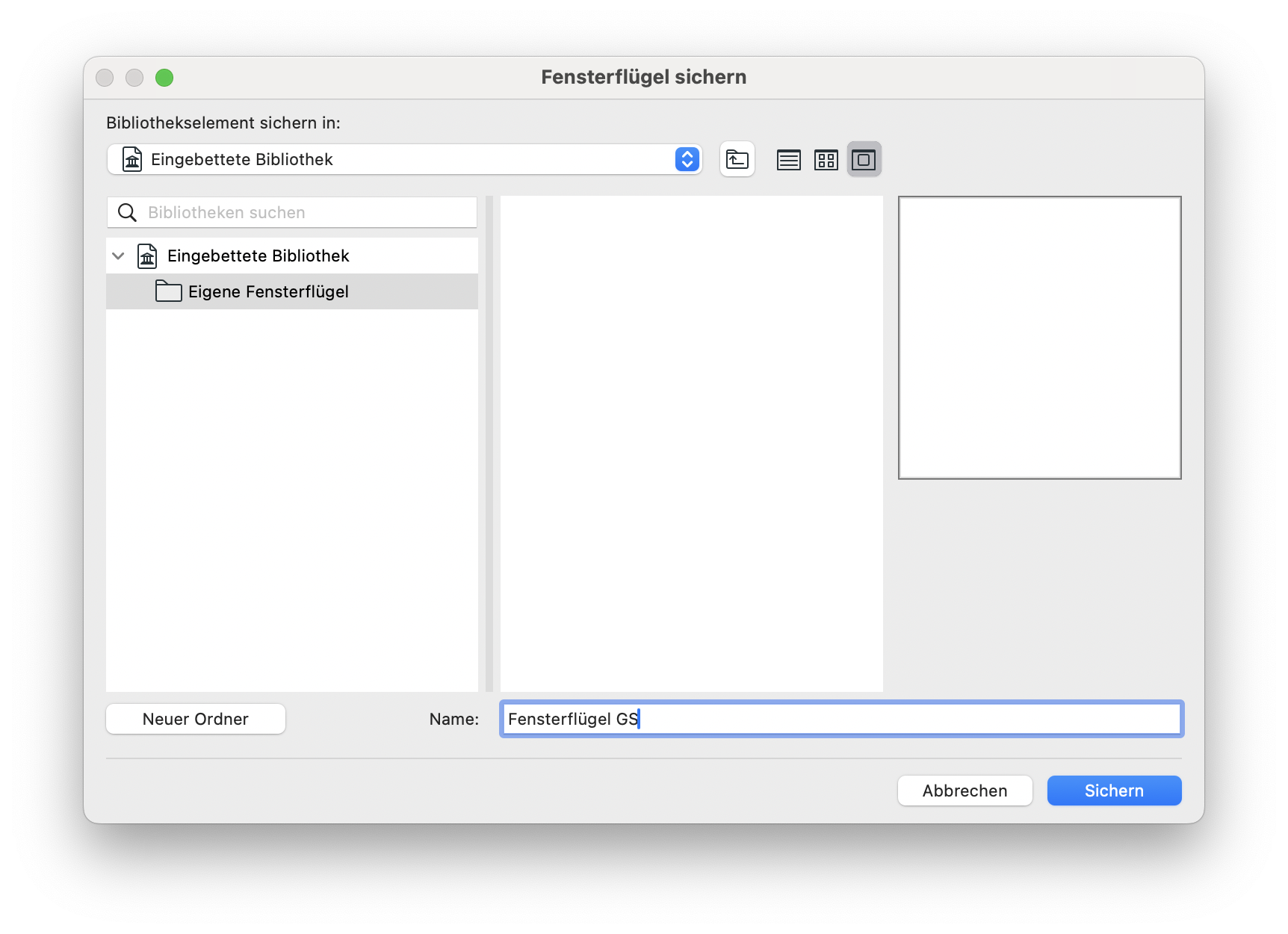

Die Unterkante der Morphs in Z-Achse sollte der Höhe 0,00 entsprechen, um sicherzustellen, dass das erstellte Fensterflügel-Bibliothekselement in der richtigen Ebene platziert wird. Die Thematik wird im Troubleshooting Selbsterstellte Fenster und Türen werden nicht in der Wandebene platziert erklärt. - Die Auswahl im Grundriss am Projektursprung über Ablage > Bibliotheken und Objekte > Auswahl sichern als... > Fensterflügel als eigenen Fensterflügel sichern.

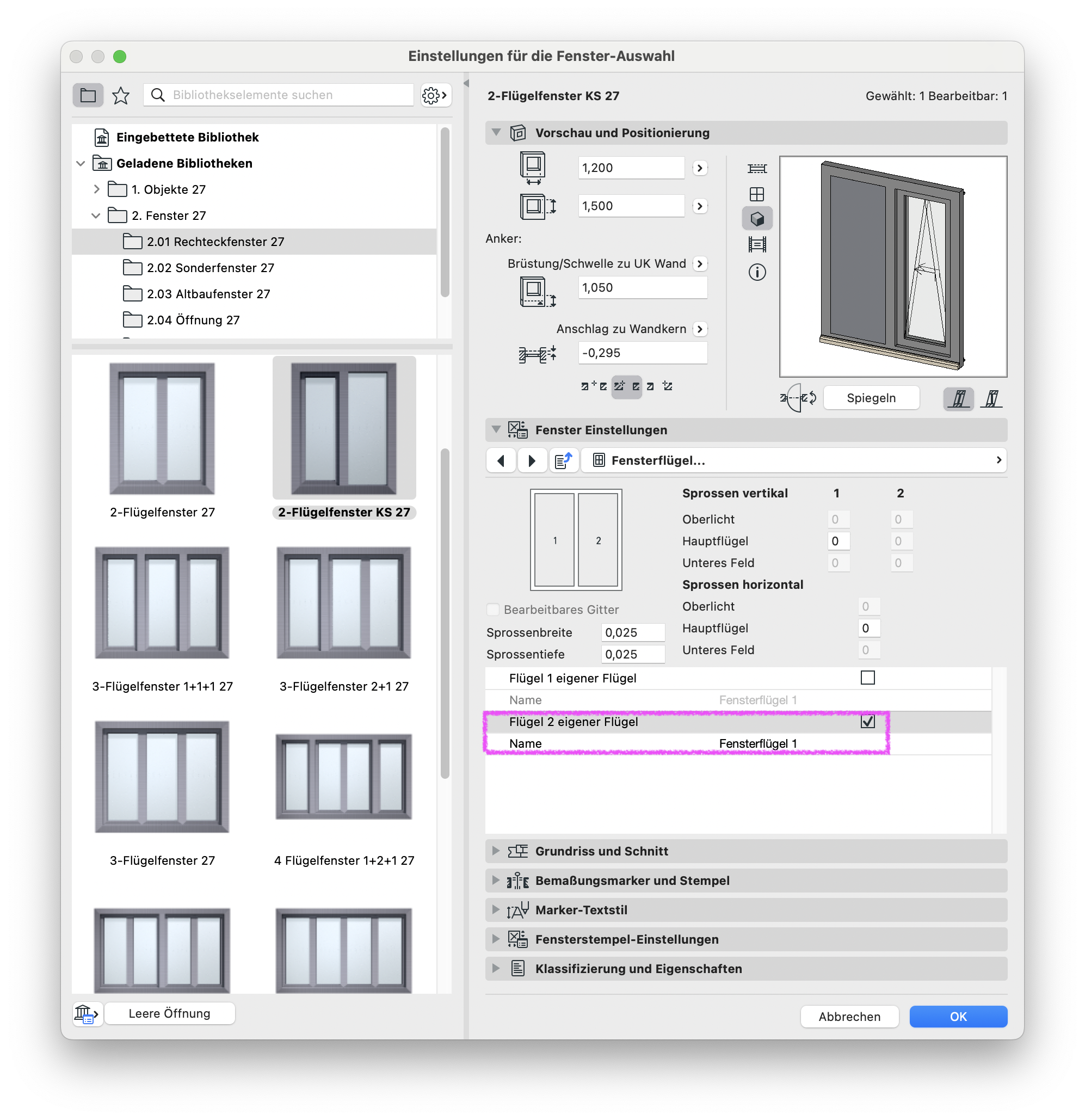

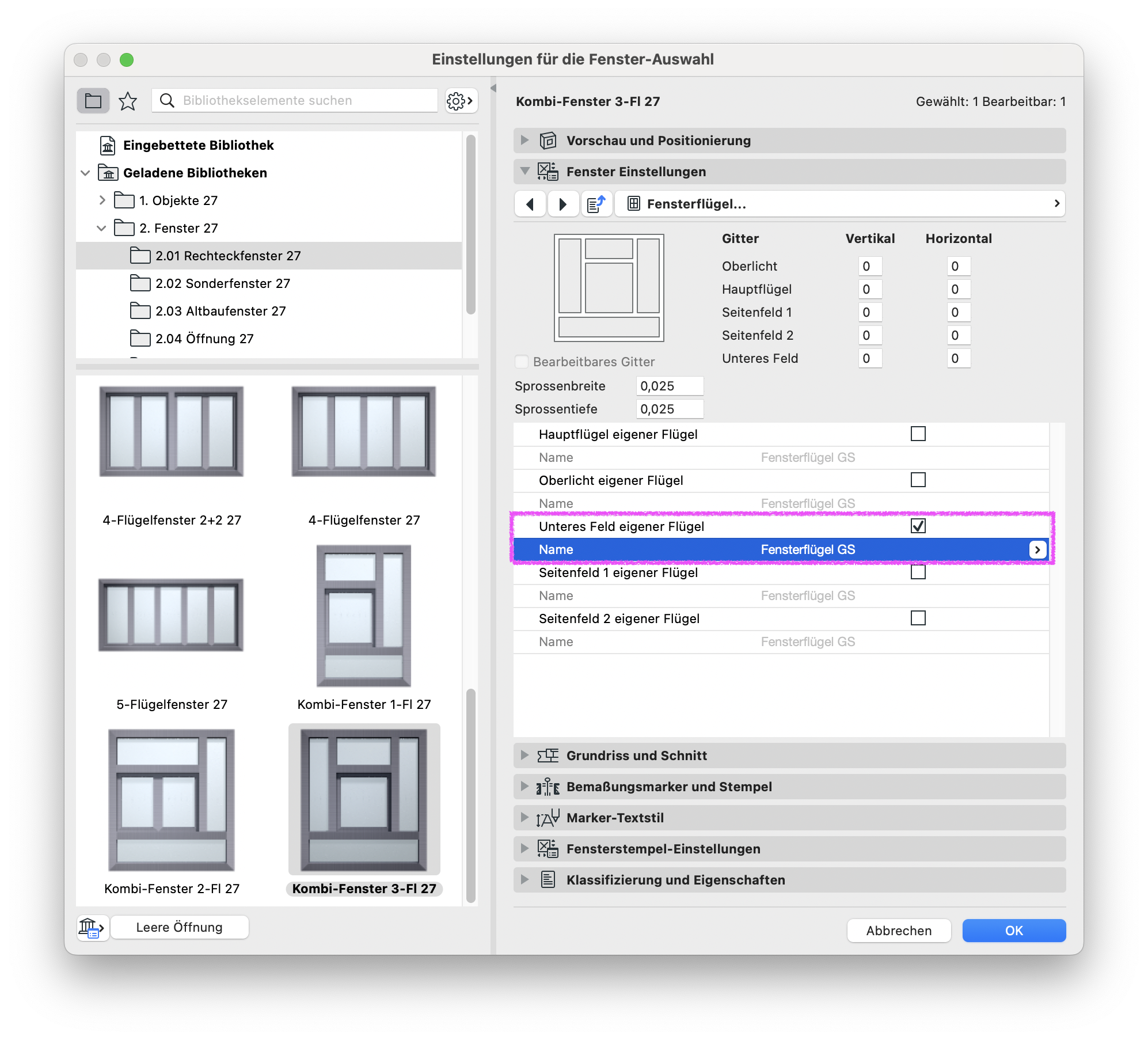

- Den eigenen Fensterflügel in den Einstellungen für die Fenster-Auswahl unter Fenster Einstellungen > Fensterflügel... für das entsprechende Feld als eigener Flügel festlegen und mit OK bestätigen.

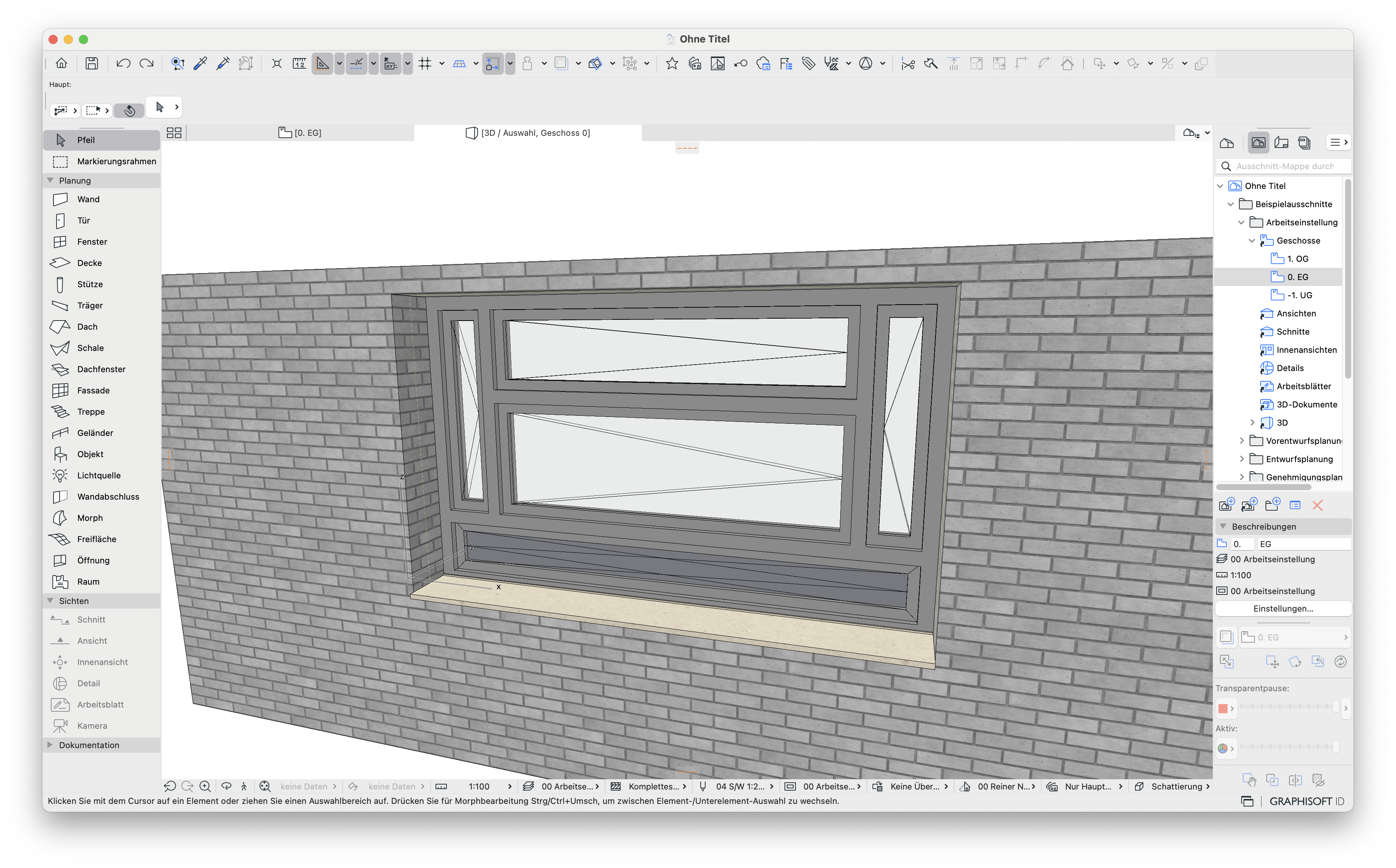

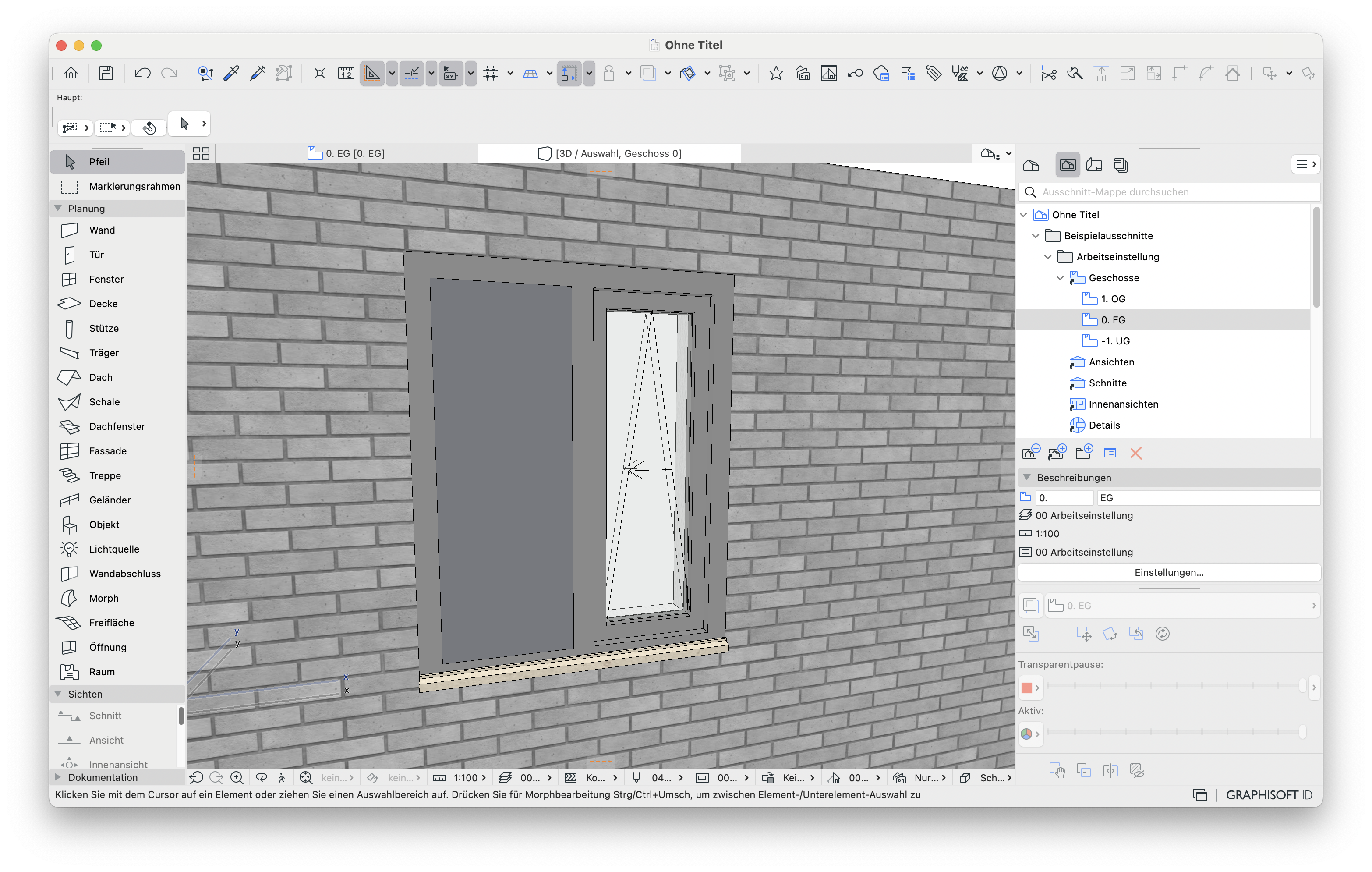

- Anschließend wird das selbst erstellte Bibliothekselement im 3D angezeigt.
Hinweise:
- Die Morph-Elemente sollten nach dem Speichern der Komponente im Projekt verbleiben. So kann das eigene Bibliothekselement bei Bedarf nachträglich schnell bearbeitet und erneut gespeichert werden. Die Morph-Elemente können über die Ebenenkombination ausgeblendet werden. Da es sich hierbei um Morphs handelt, besitzen sie keine automatische Verschneidung mit anderen Konstruktionselementen.
- Die gleiche Vorgehensweise kann auch für ein Panel-Fensterflügelelement angewendet werden. Wie in Schritt 3 beschrieben, kann dabei nicht nur das Oberflächenmaterial, sondern auch die Form angepasst werden.
|
|
|
- Wenn das Fenster mit eigenen Fensterflügel in eine andere Datei übertragen wird, muss der eigene Flügel über den Bibliothekenmanager auch mit übertragen werden. Fehlt das Bibliothekselement in der Datei, wird im 3D, Schnitten und Ansichten der Flügel nicht dargestellt.
