Problemstellung

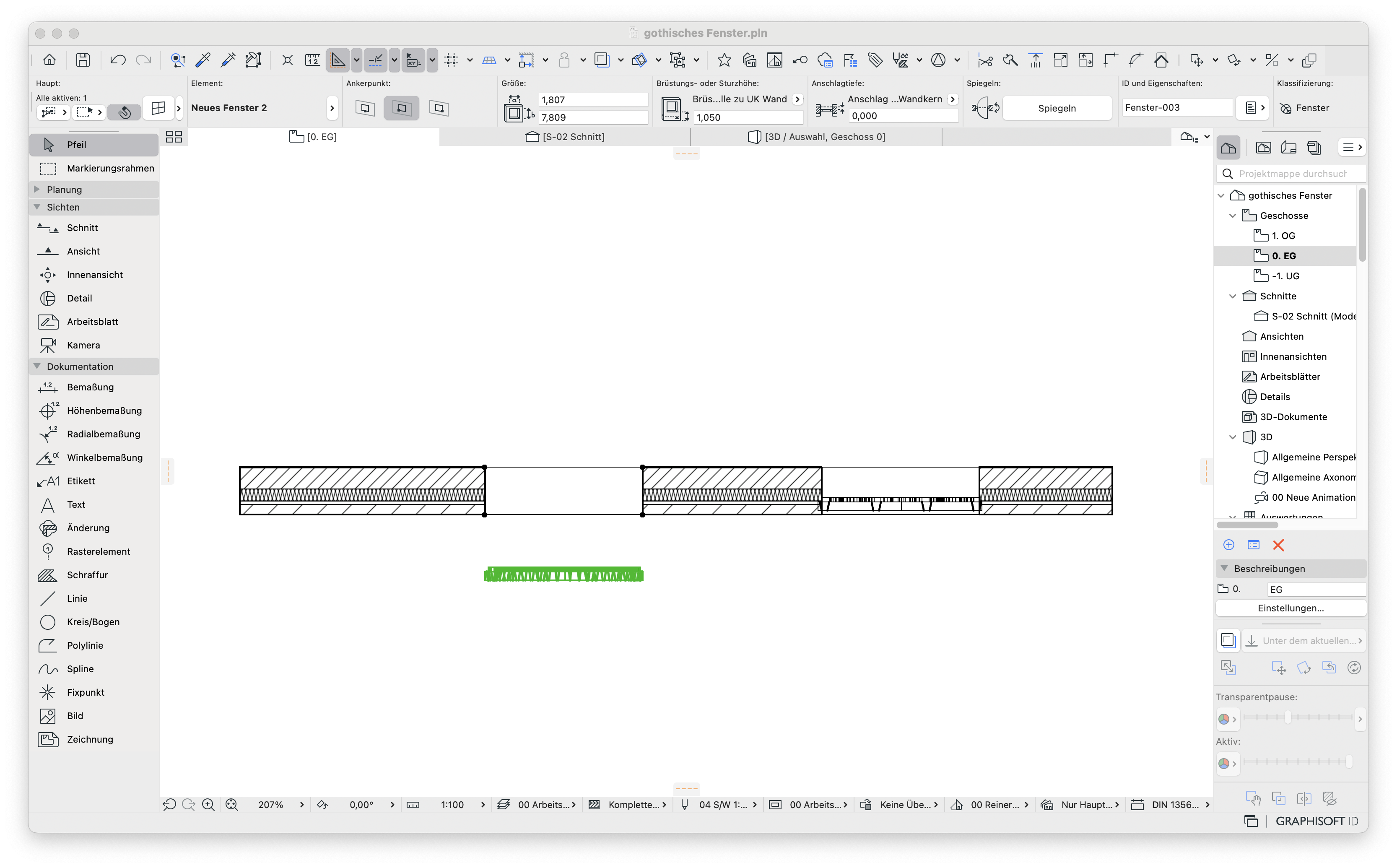

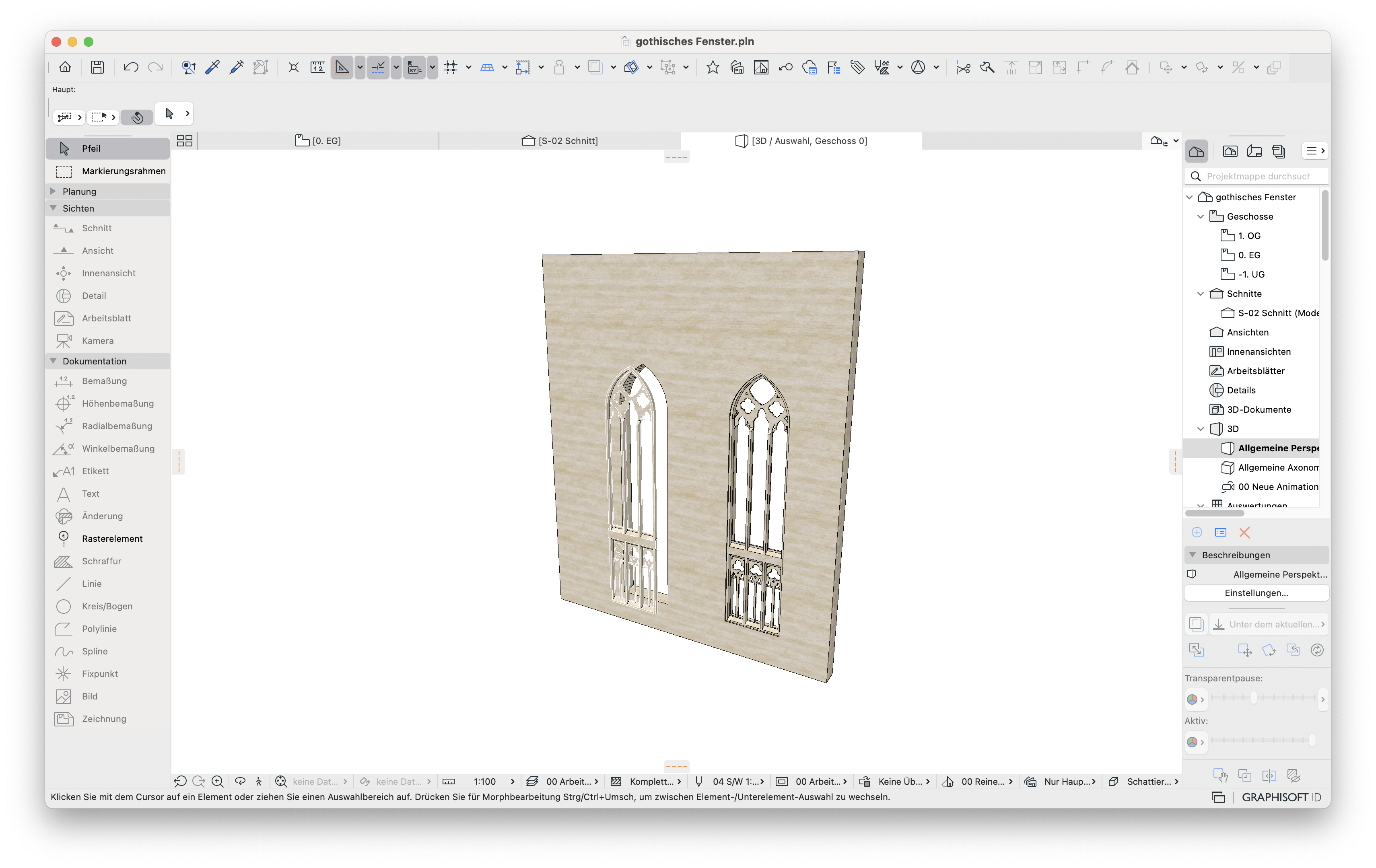

Es wurde ein eigenes Fenster- bzw. Tür-Bibliothekselement erstellt. Allerdings wird das selbsterstellte Fenster bzw. die selbsterstellte Tür nicht in der Ebene der Wand, sondern davor oder dahinter platziert.
Troubleshooting
1. Öffnungskörper anpassen

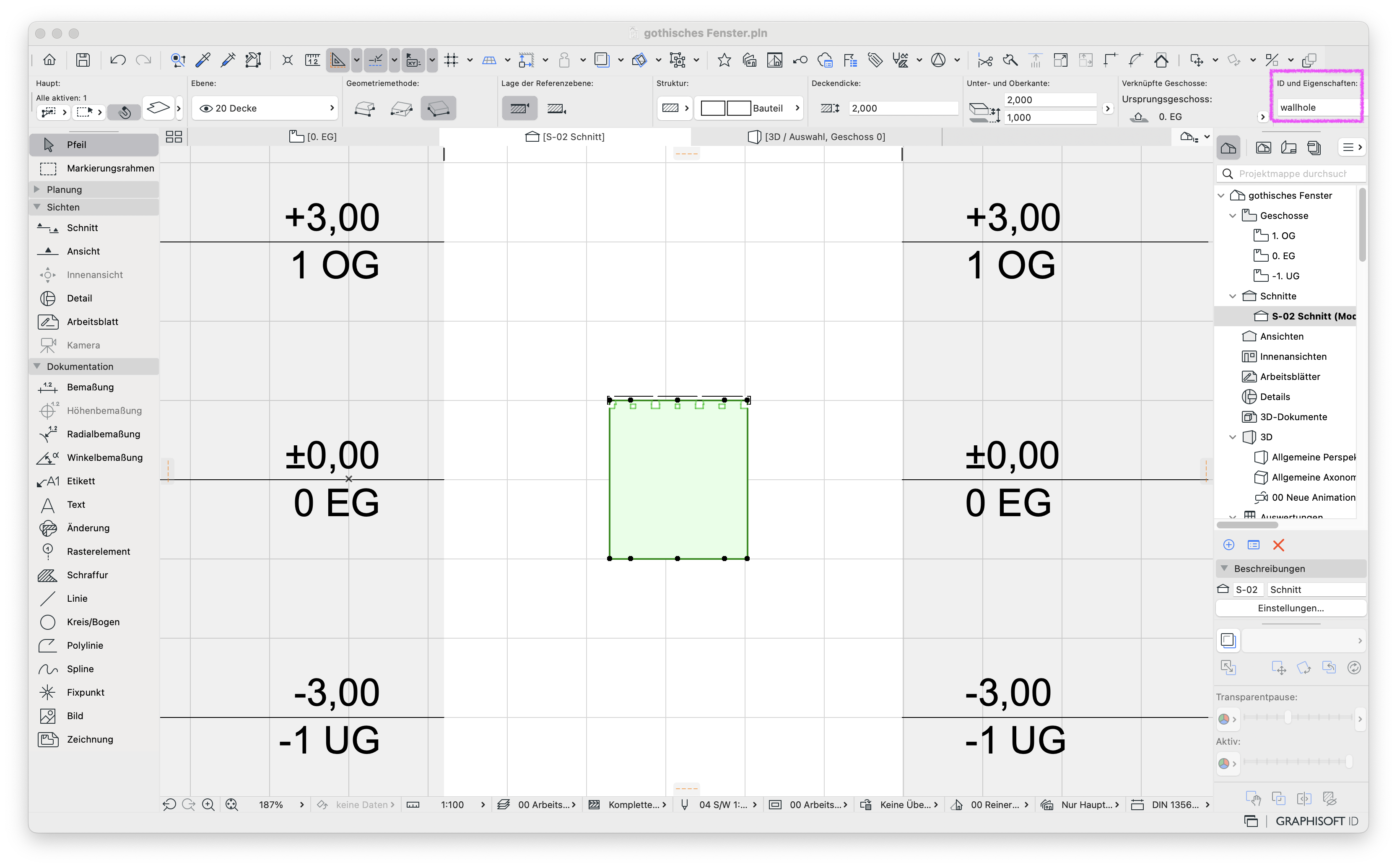

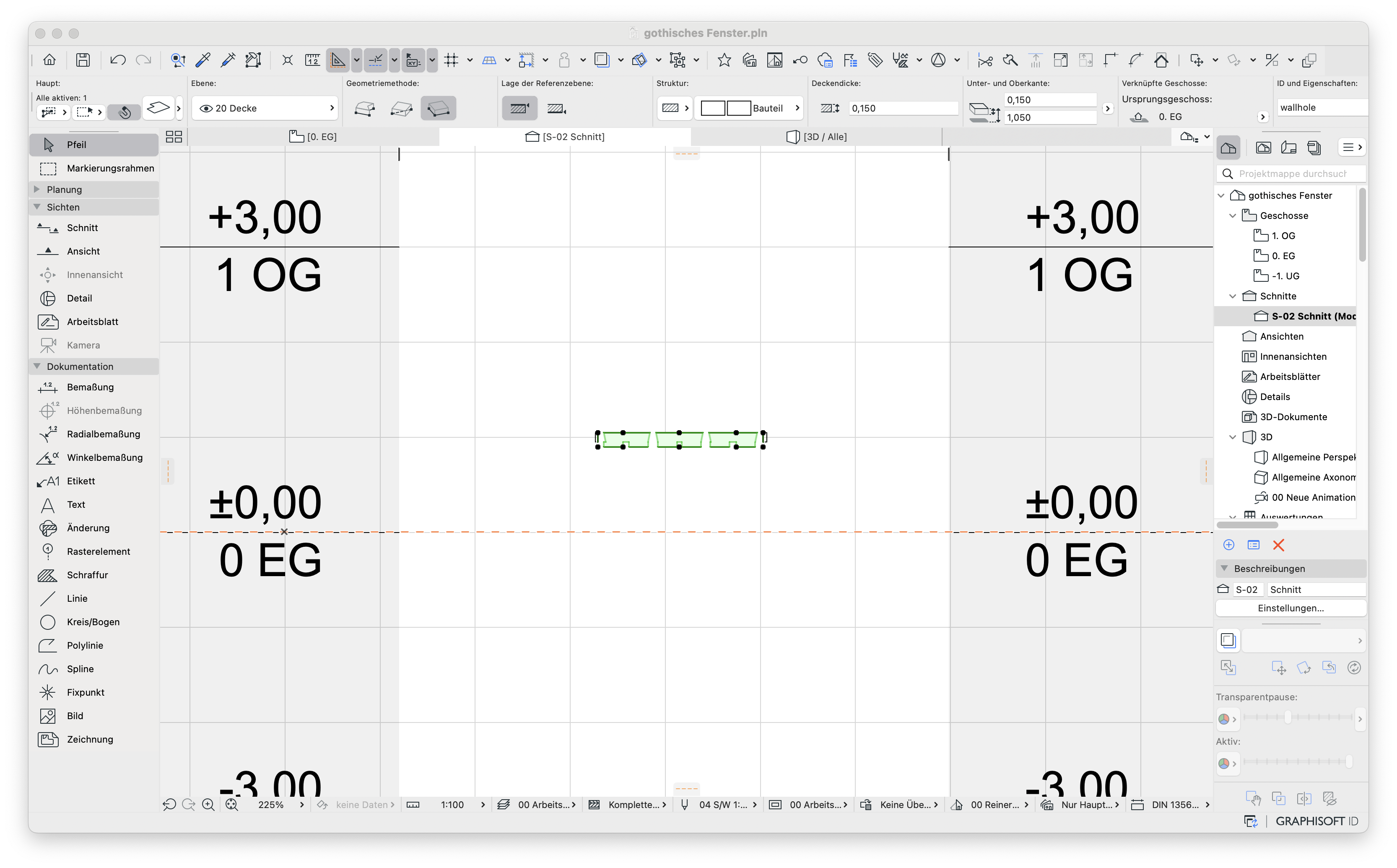

Das Deckenelement mit der Element ID wallhole darf nicht größer als die anderen Elemente des selbsterstellten Bibliothekselements sein. Der Öffnungskörper muss die gleiche Unterkante und Oberkante haben, wie das eigentliche Tür- bzw. Fenster-Element.
2. Auf ± 0,00 positionieren

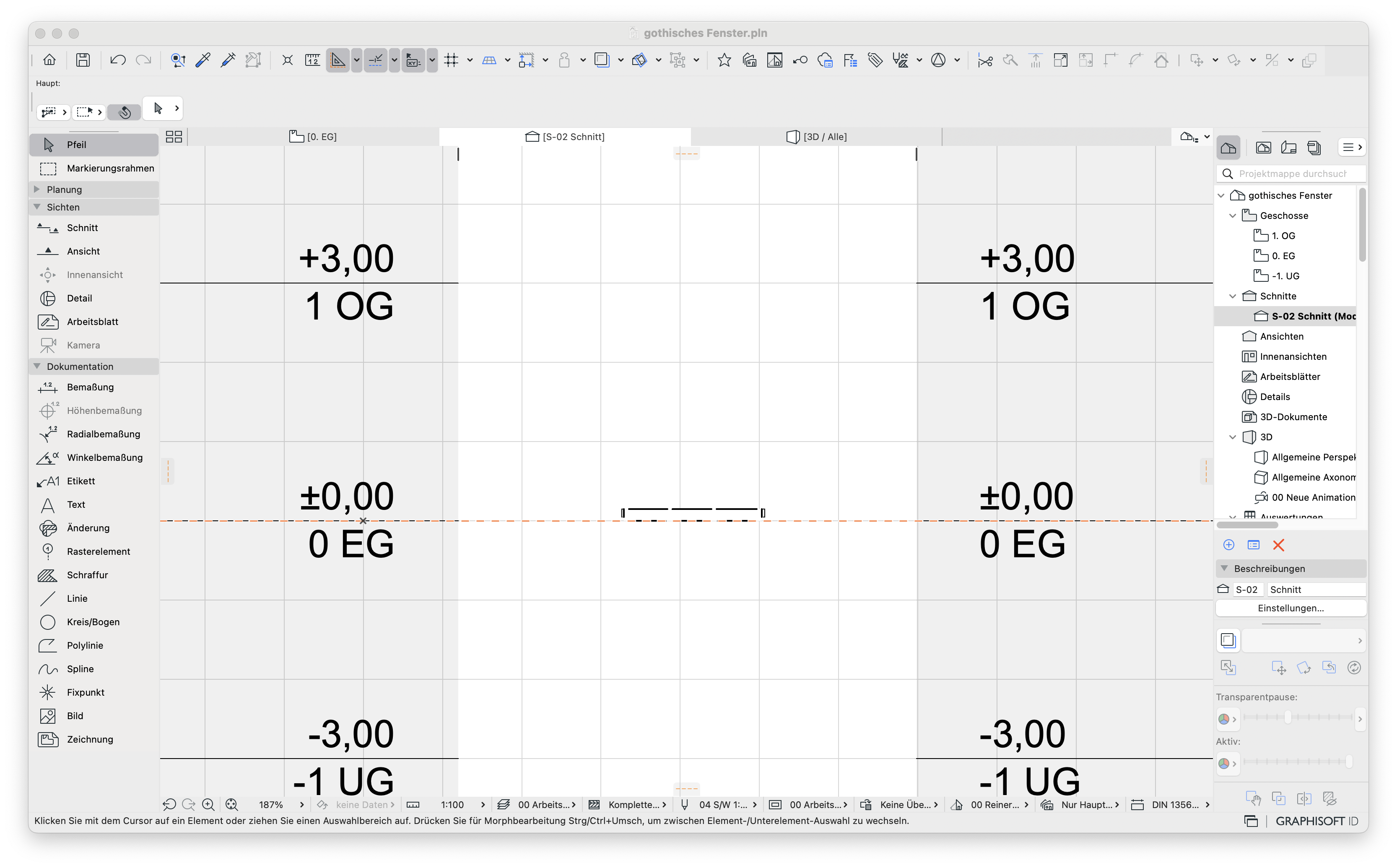

Das selbsterstellte Fenster bzw. die selbsterstellte Tür muss mit der Unterkante auf der Unterkante des Geschosses bzw. der Höhenposition ± 0,00 liegen.
3. Neu abspeichern
- Ablage > Bibliotheken und Objekte > Auswahl sichern als... > Fenster / Tür

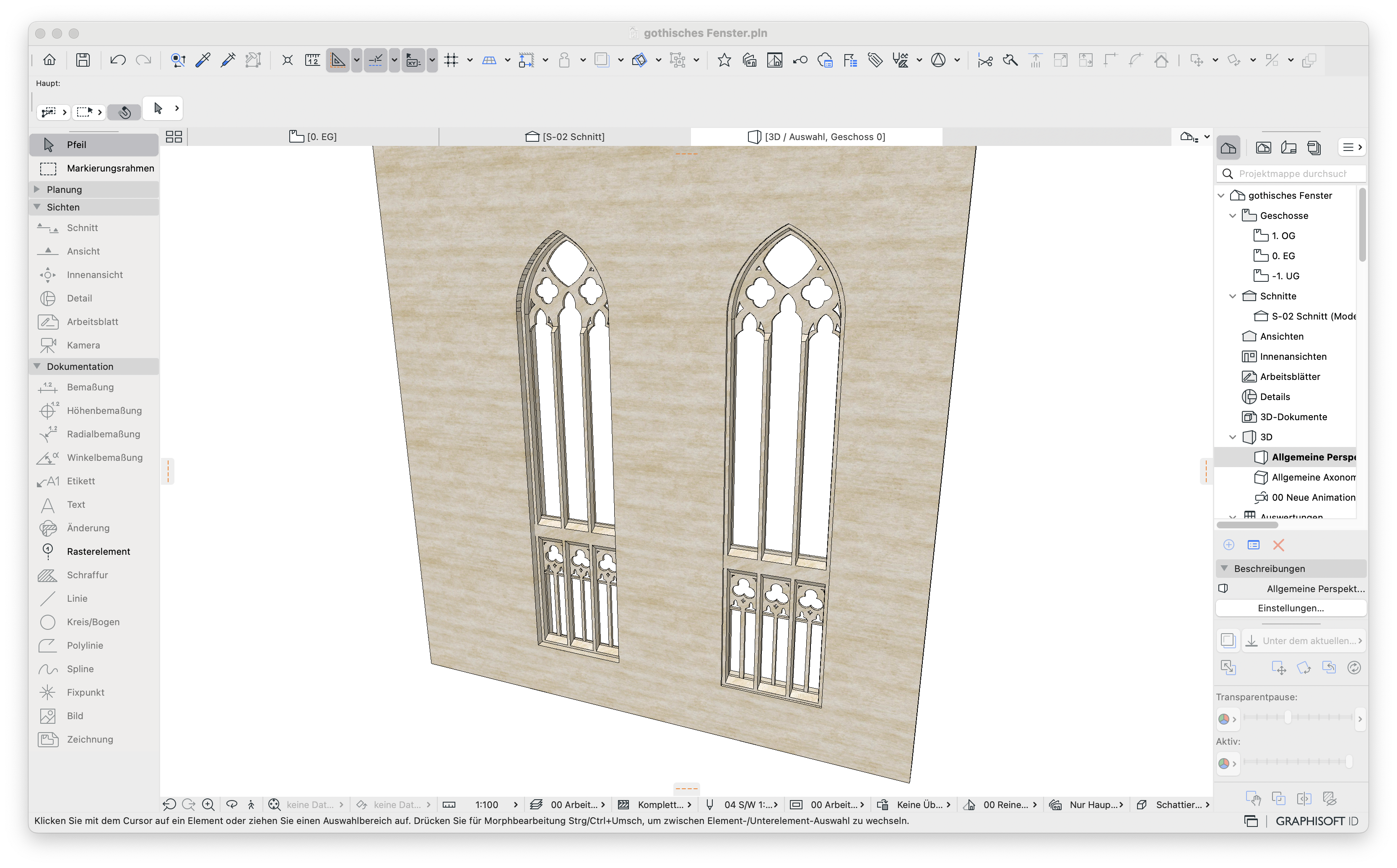

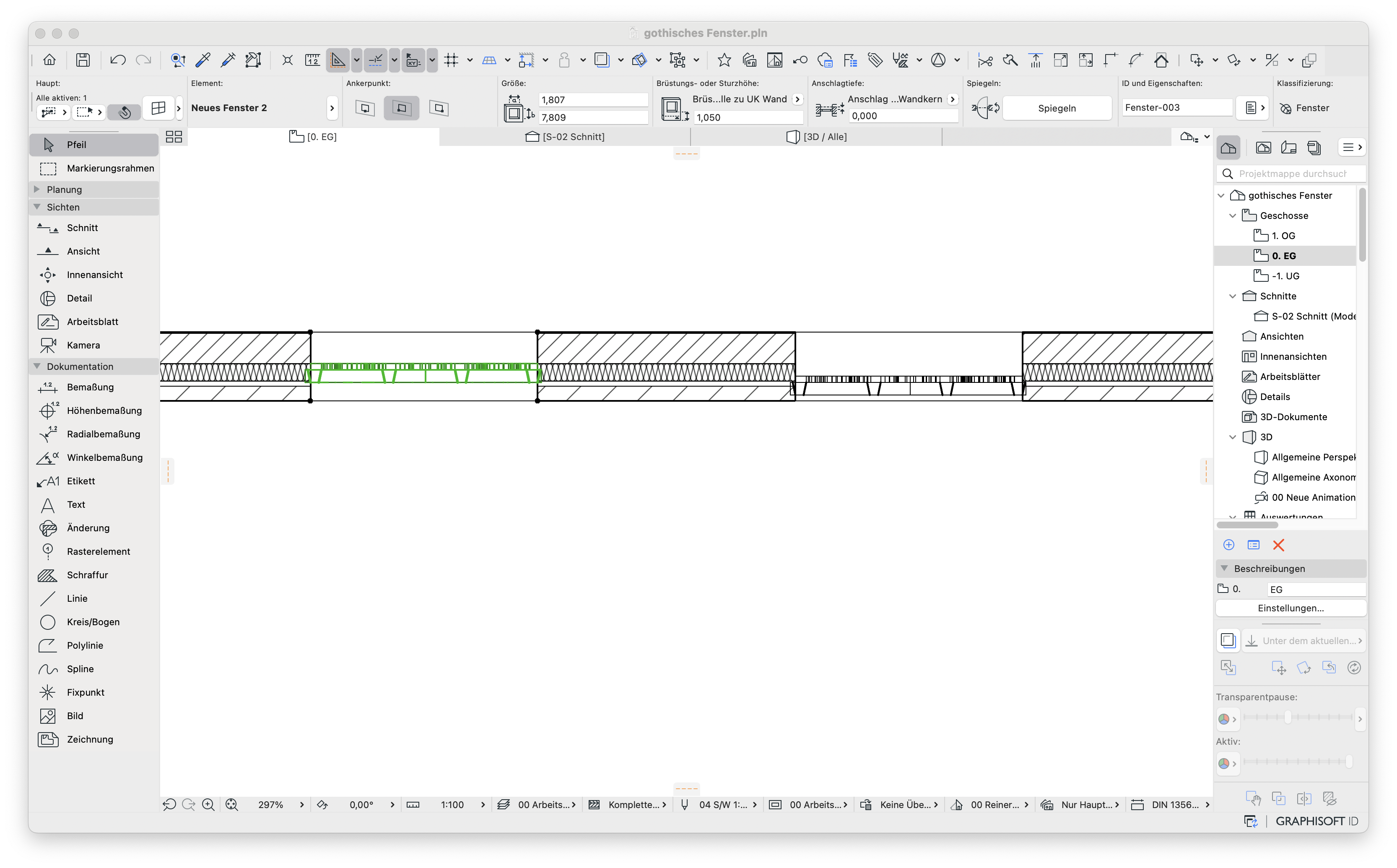

Nachdem die Höhe des Öffnungskörpers und die Höhenposition aller Elemente korrigiert wurden, muss das Fenster oder die Tür neu abgespeichert werden.
Hinweis:
Weitere Informationen hierzu finden Sie im Community Artikel Eigene Fensterform erstellen und den Help Center Artikel Sichern von frei geformten Türen oder Fenstern.
