Problemstellung
Das gleiche Element muss verschiedenen Umbau- oder Varianten-Status zugeordnet werden, da es verschiedene Ausrichtungen, Oberflächen bzw. der Bestand einmal komplett erhalten bleibt und ein andermal das Element komplett oder teilweise abgebrochen wird.
Deswegen wird versucht, das Element gleichzeitig dem Hauptmodell und einer Variante zuzuordnen. Das Element lässt sich jedoch nicht zwei Varianten-Status, z.B. Hauptmodell und Variante, zuordnen.
Troubleshooting
1. Workflow für Variantenplanung folgen

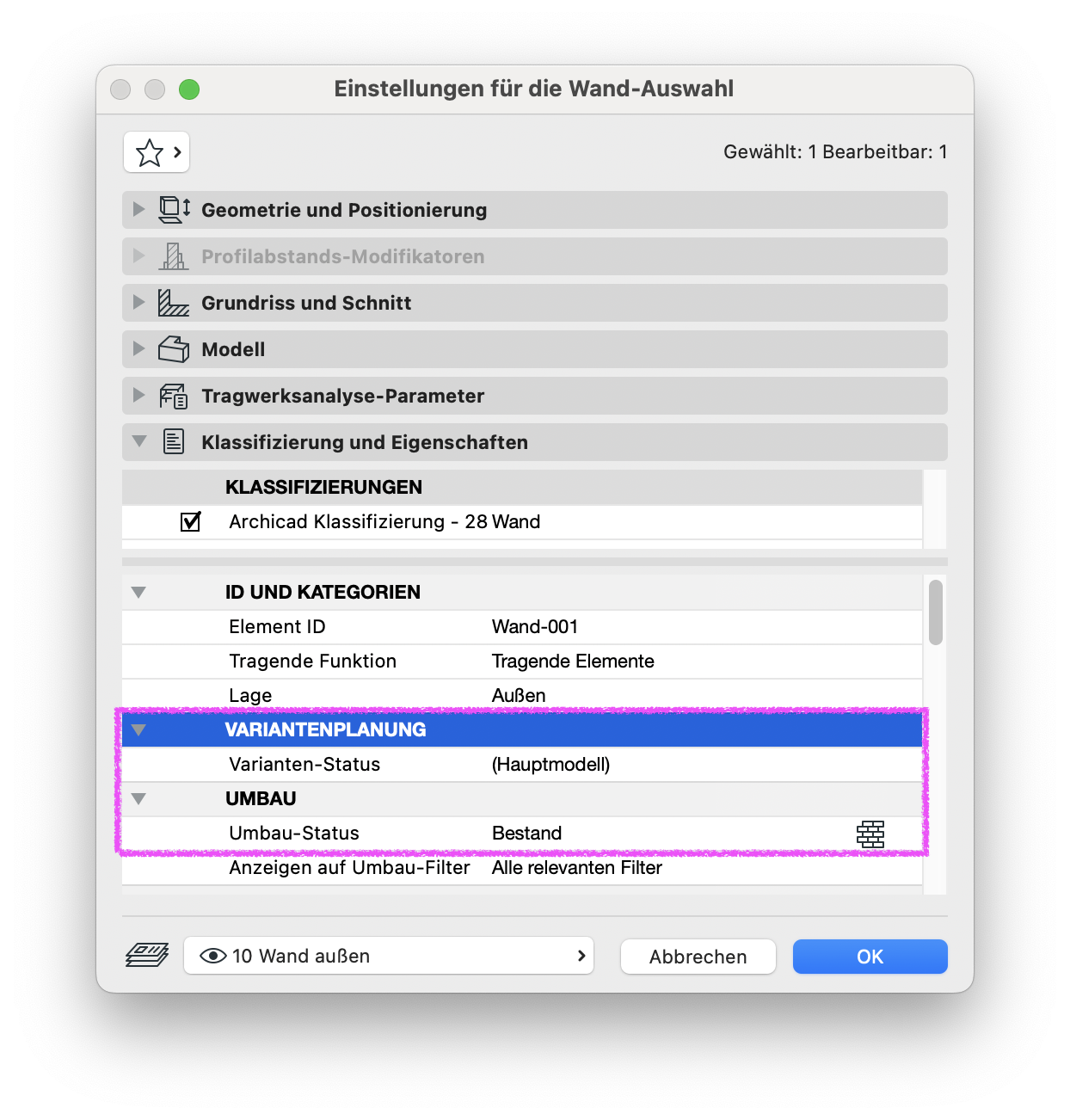

Ein einziges Element kann nur einen Varianten-Status und einen Umbau-Status zugeordnet werden. Sobald ein Element in Varianz auftritt, müssen mehrere Varianten verwendet werden und das betroffene Element ist damit auch nicht mehr Teil des Hauptmodells.
Generell sollte der in der Archicad Hilfe vorgeschlagene Workflow für die Variantenplanung beachtet werden:
- Sobald ein Teil noch nicht entschieden ist und eine Varianz für das Element benötigt wird, wird dieses einer Variante zugeordnet.
- Ist ein Element in der Darstellung bzw. Modellierung bereits festgelegt, wird es dem Hauptmodell zugeordnet.
2. Variante erstellen
Fenster > Paletten > Varianten-Palette

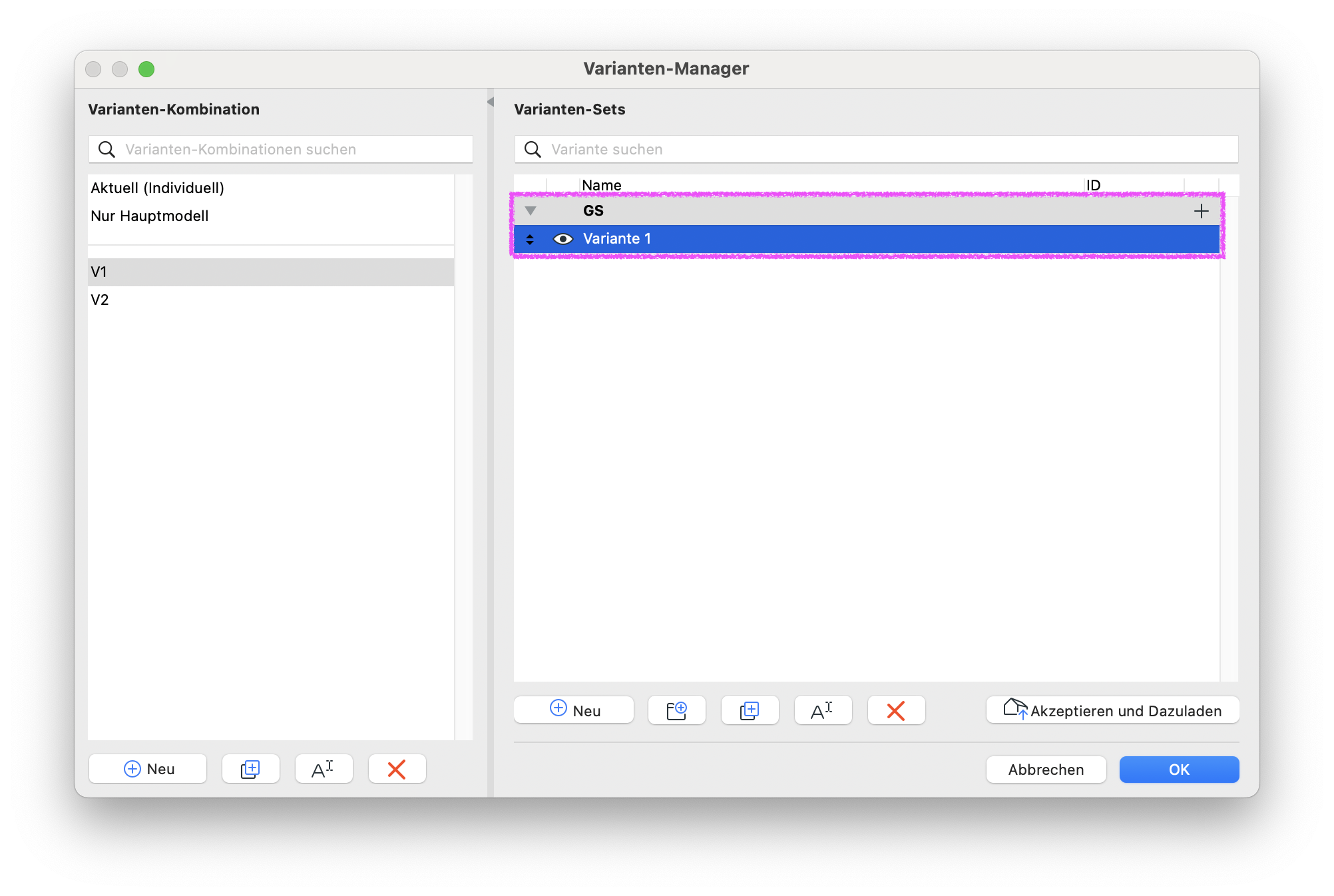

Hierfür muss zuerst ein Varianten-Set mit einer neuen Variante erstellt werden: Erstellen von Varianten

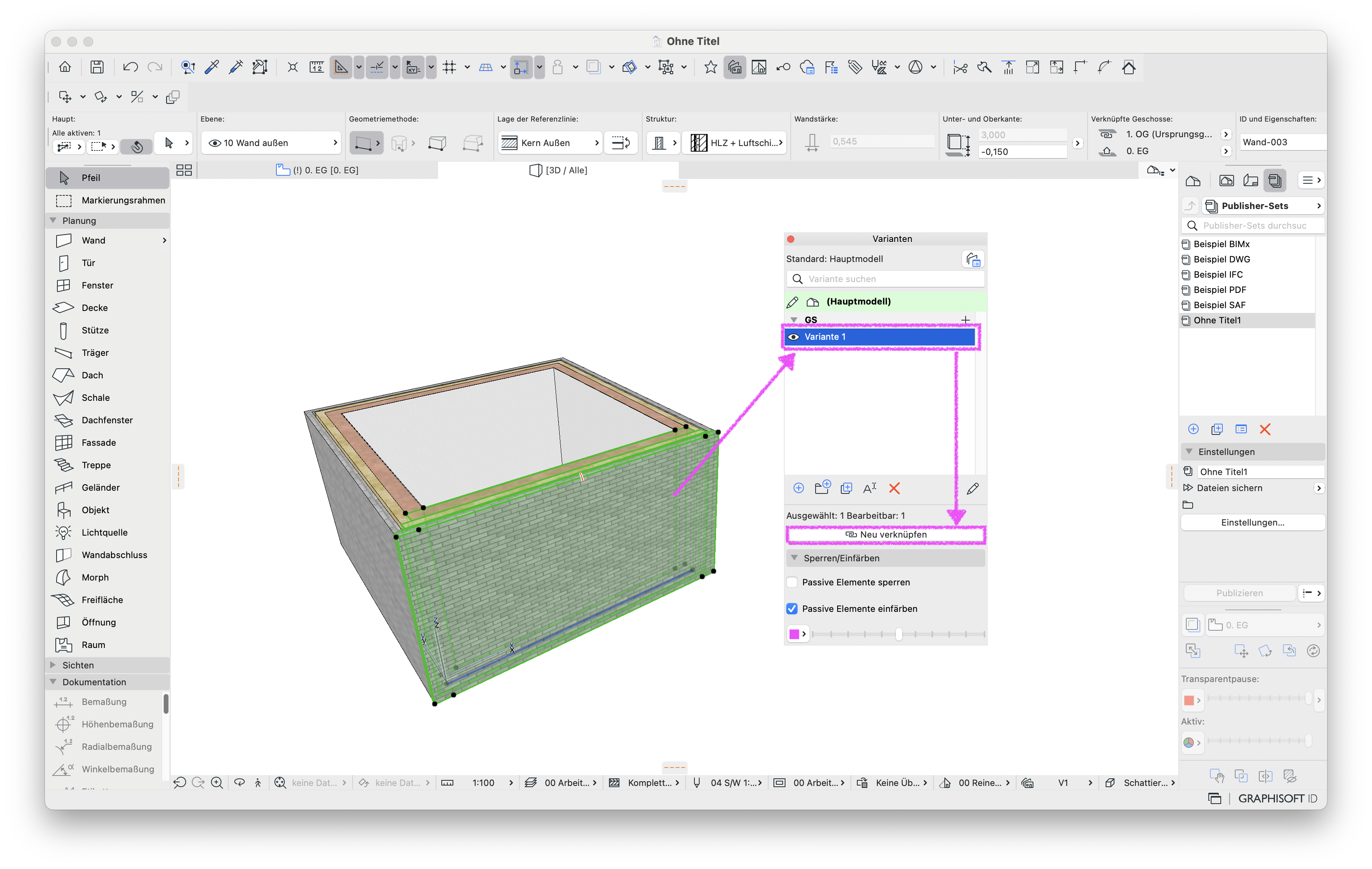

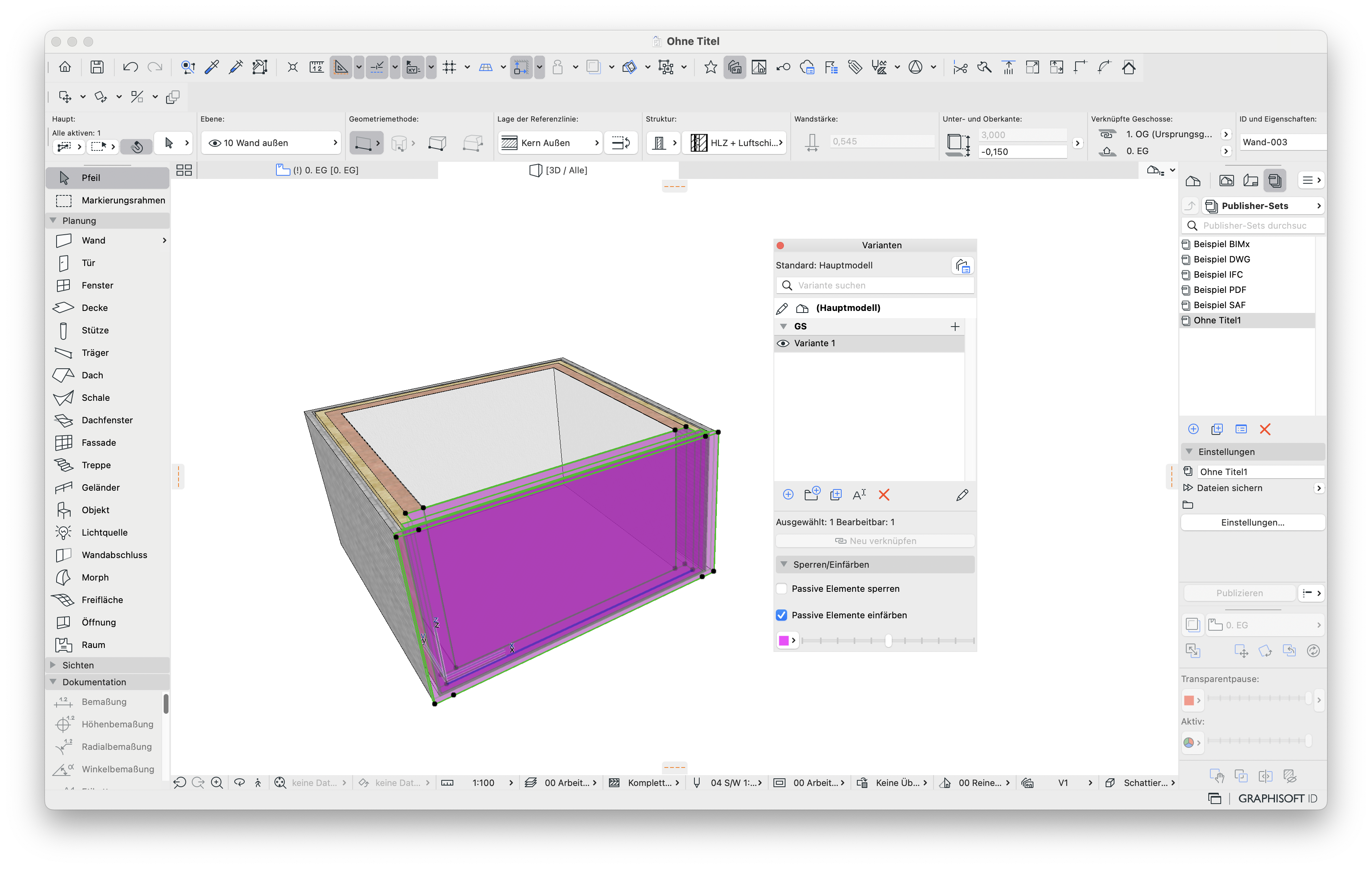

Anschließend wird das betroffene Element an die neue Variante verknüpft.
3. Variante duplizieren und Duplikat erstellen

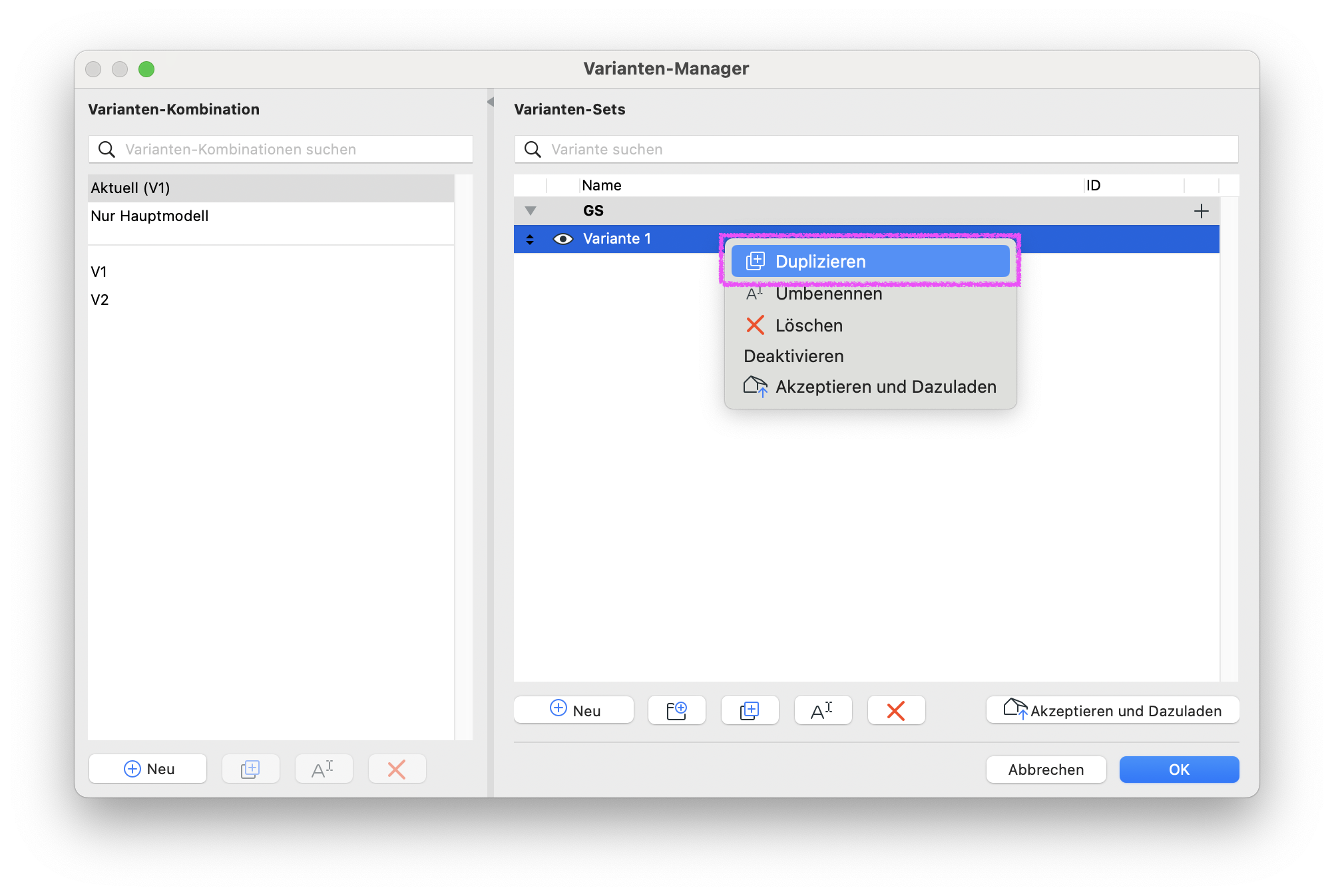

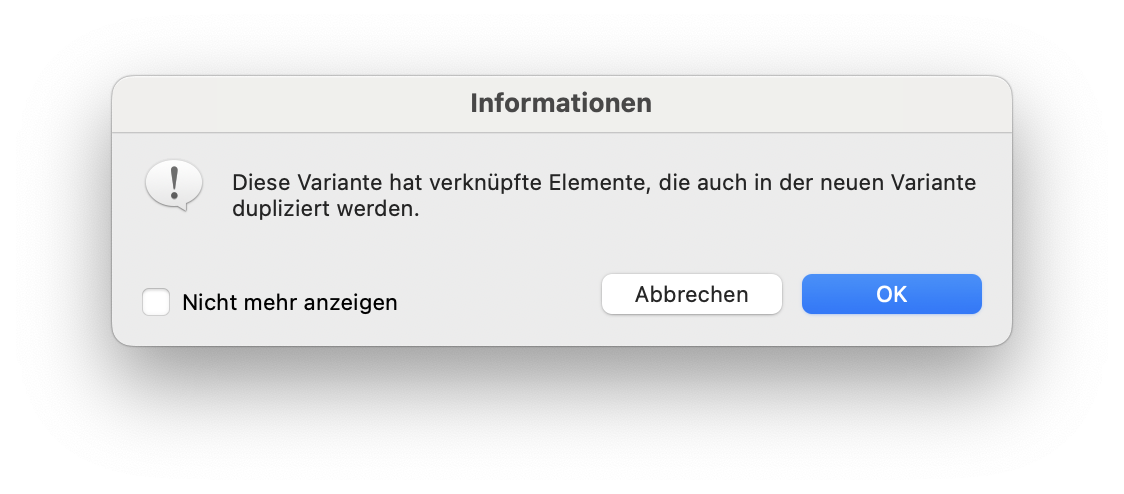

Nachdem das Element an die neue erste Variante verknüpft ist, wird die Variante im Varianten-Manager dupliziert. Durch das Duplizieren der Variante, werden auch alle sich auf dieser Variante befindlichen Elemente mit dupliziert.

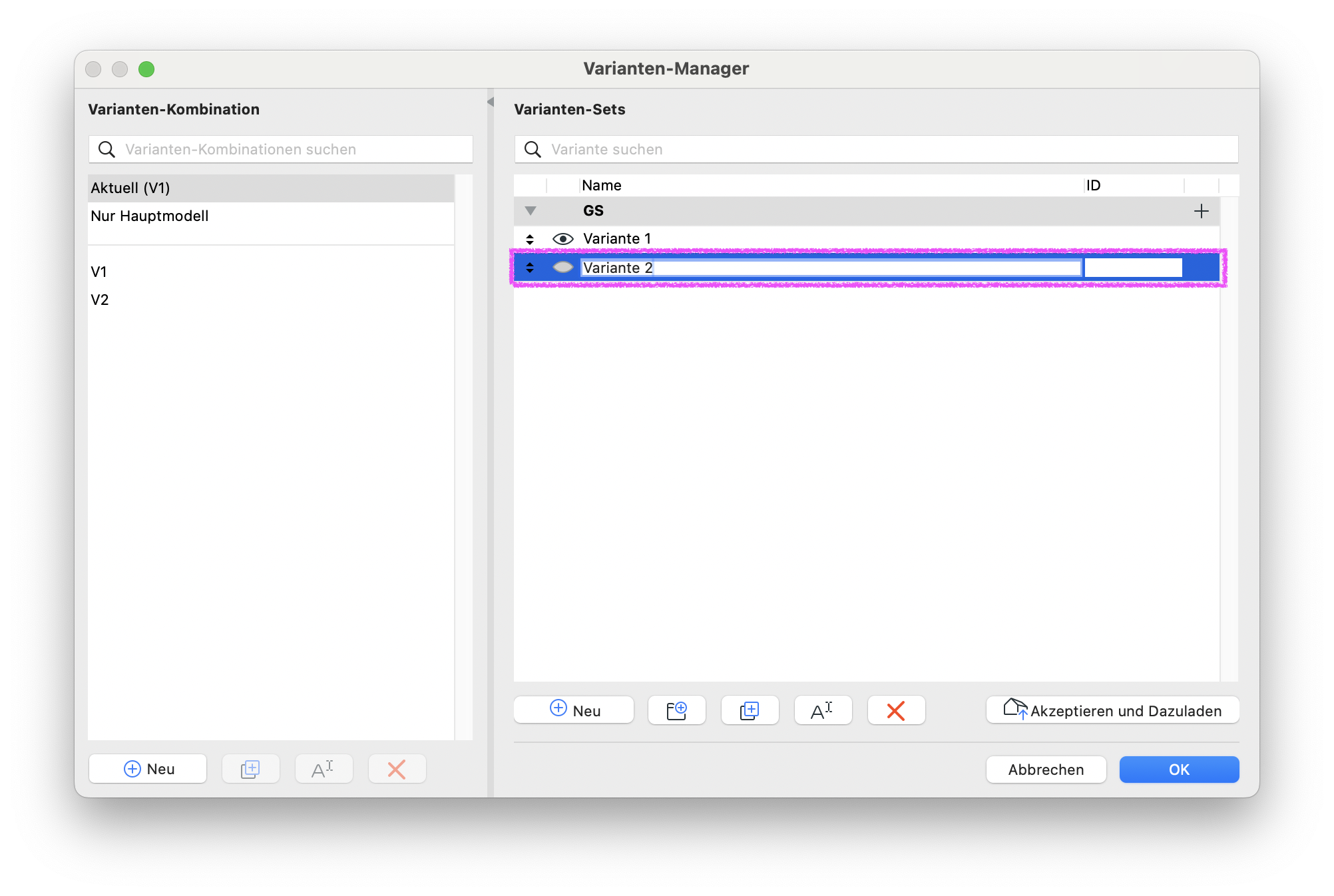

Die duplizierte Variante kann in der Benennung entsprechend angepasst werden.
Das Duplikat auf der separaten Variante kann anschließend, wie notwendig in Ausrichtung, Oberfläche, Umbau-Status, usw., angepasst werden.

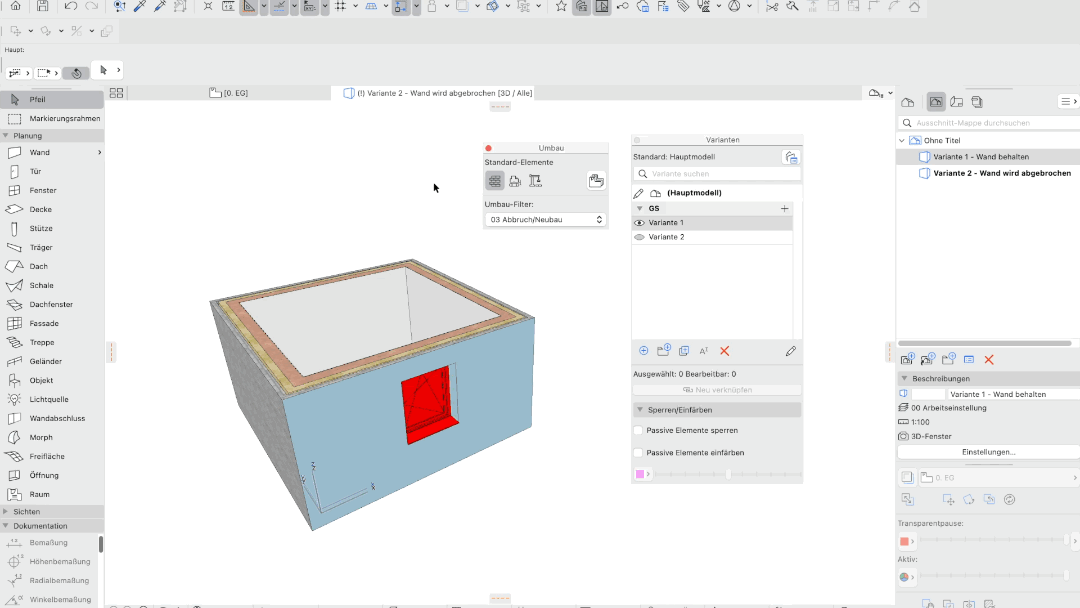

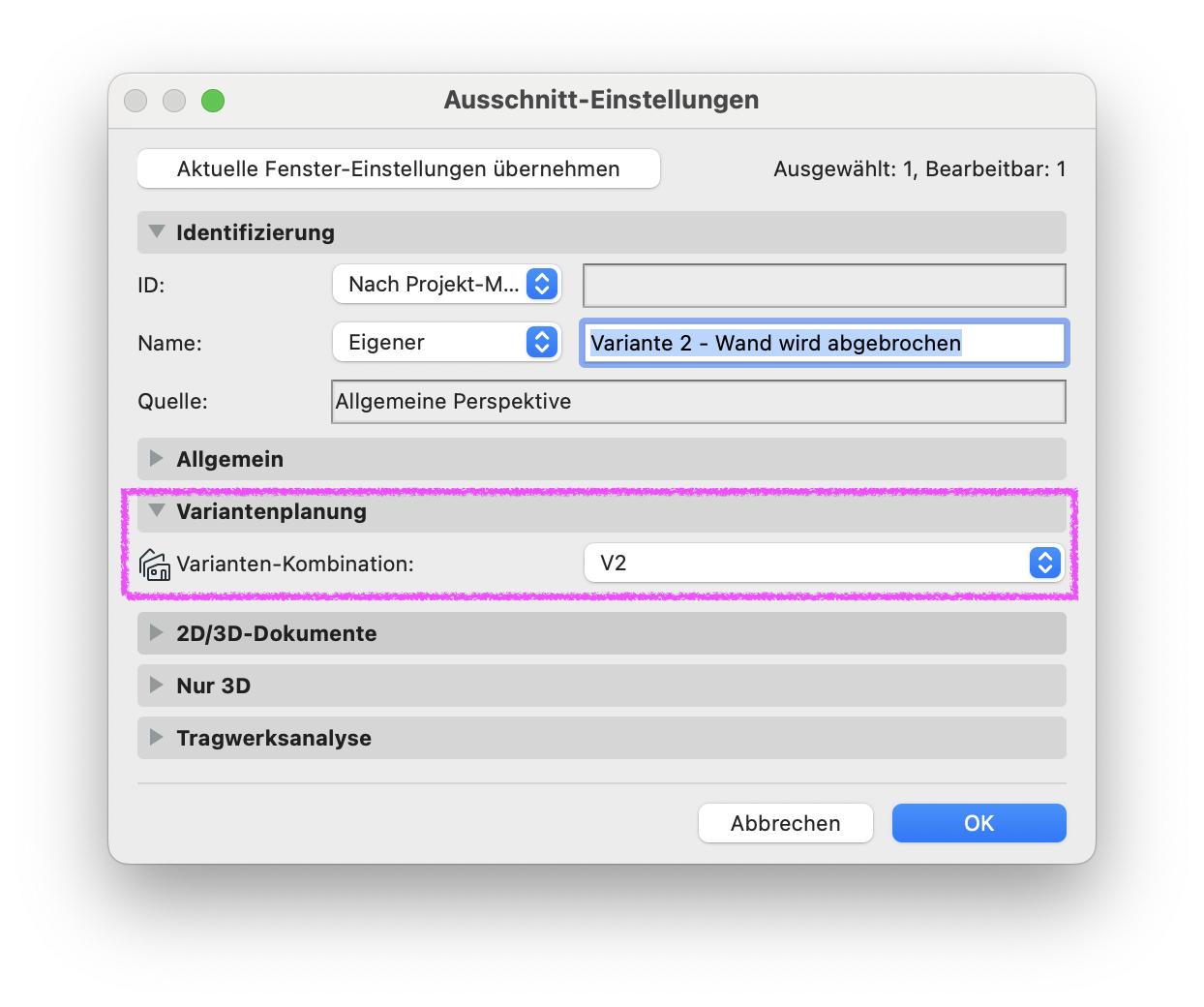

Die für den Ausschnitt relevante Variante wird dann im jeweiligen Ausschnitt gespeichert.
Hinweis:
Wenn ein Element in eine Variante dupliziert wird und das Originalelement dennoch Teil des Hauptmodells bleibt, kann sich dies direkt auf die Darstellung und Modellierung der Elemente auswirken. Beispielsweise kann es zu einer falschen Verschneidung von Wände führen, Wände können komplett verschwinden oder offene Wandecken entstehen.
Wenn eine Variante endgültig festgelegt wird, kann die Variante zum Hauptmodell dazugeladen werden. Die nicht mehr benötigte Variante wird gelöscht. Bevor die Varianten verändert werden, sollte vom aktuellen Projektstand eine Sicherungskopie erstellt werden.
