Problemstellung

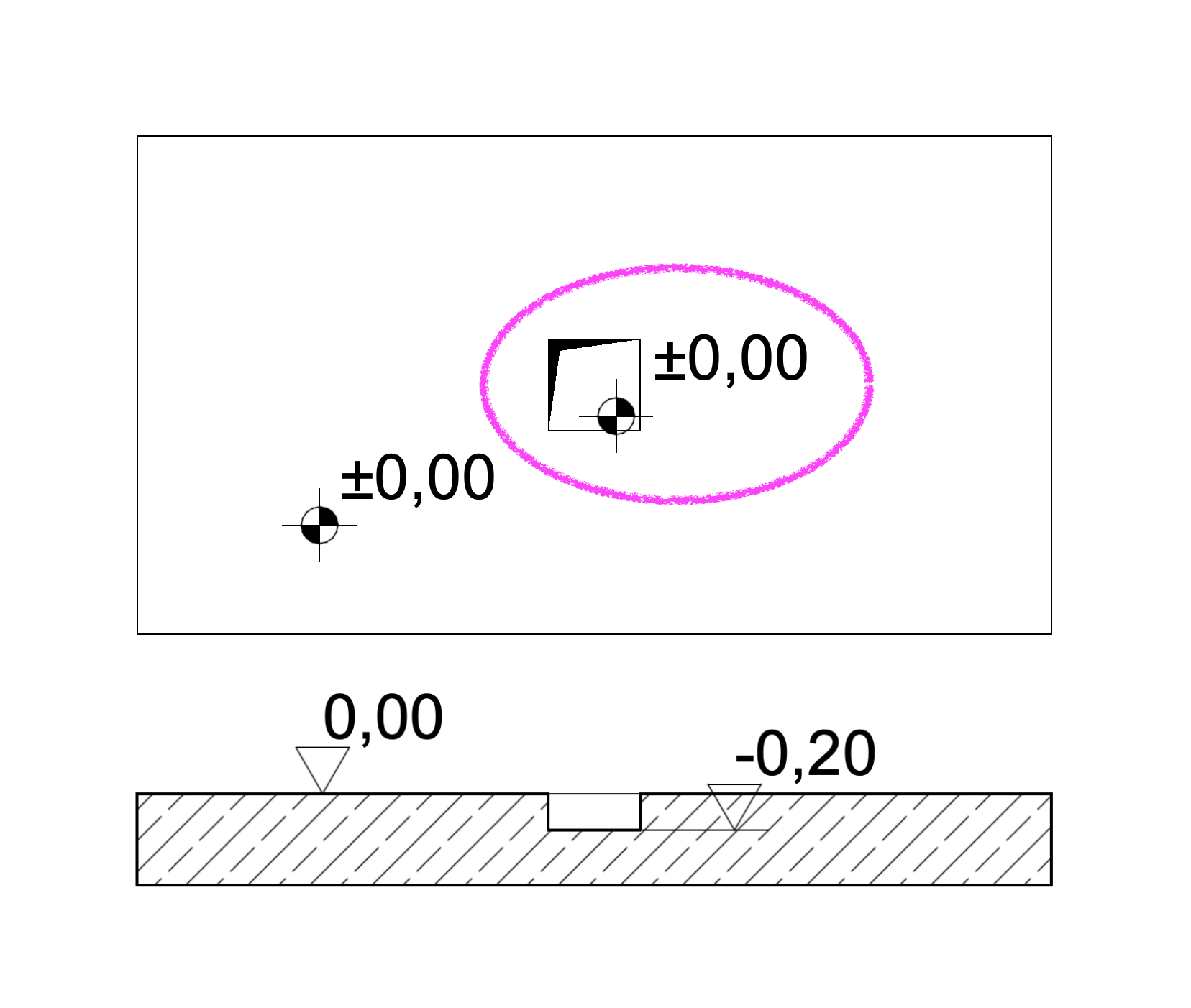

Die Oberkante von Aussparungen, Schlitzen oder Nischen in Decken werden mit Höhenkoten im Grundriss nicht erfasst und der korrekte Höhenwert für die Oberkante jener Vertiefungen in Bezug auf den Projektursprung oder dem aktuellen Geschoss wird nicht dargestellt.
Troubleshooting
Etikett verwenden
Dokumentation > Dokumentationswerkzeuge > Etikett

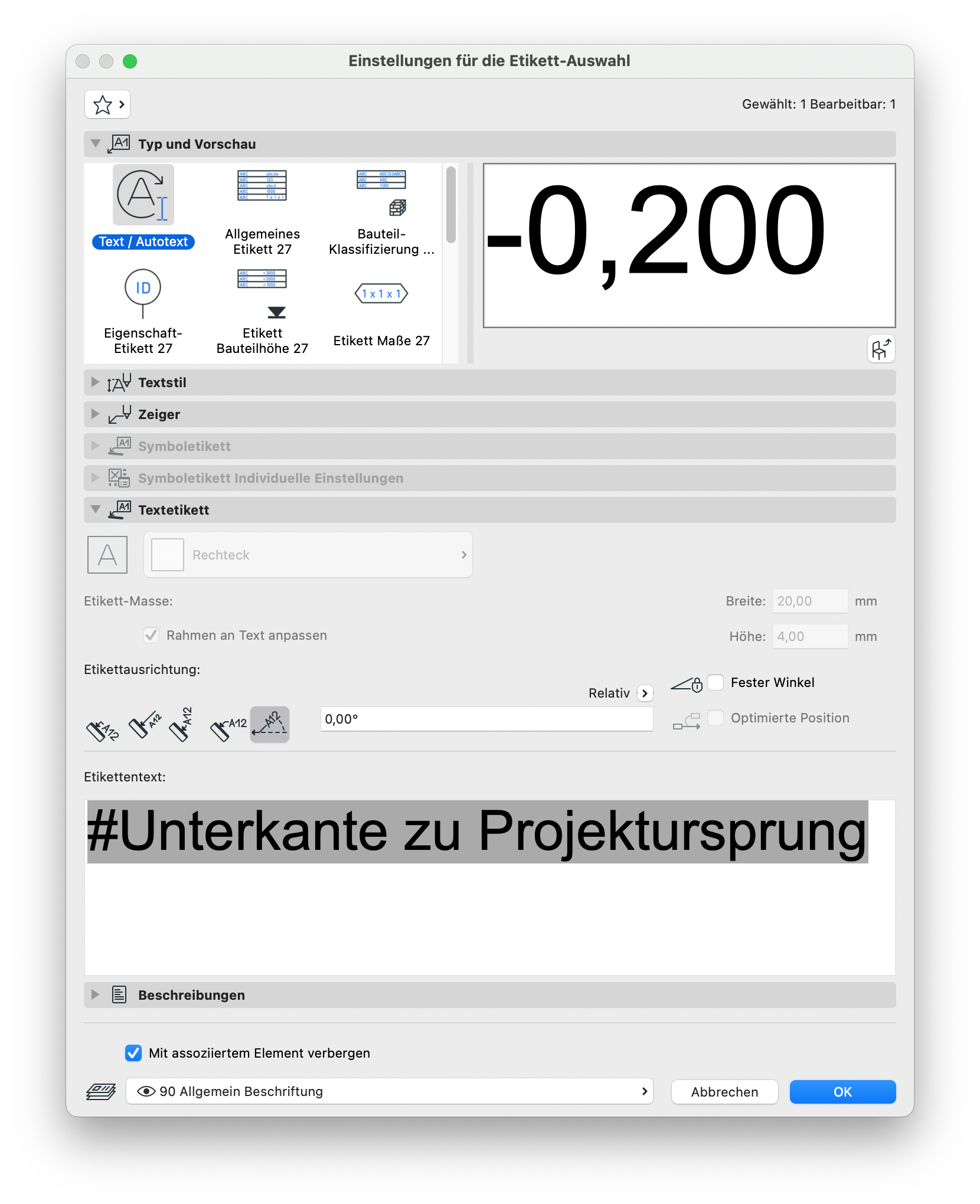

Mittels einem Autotext-Etikett können Parameter, wie z.B. die Unterkante zu Projektursprung, abgegriffen werden, auf welche das Höhenbemaßungs-Werkzeug nicht zugreifen kann.

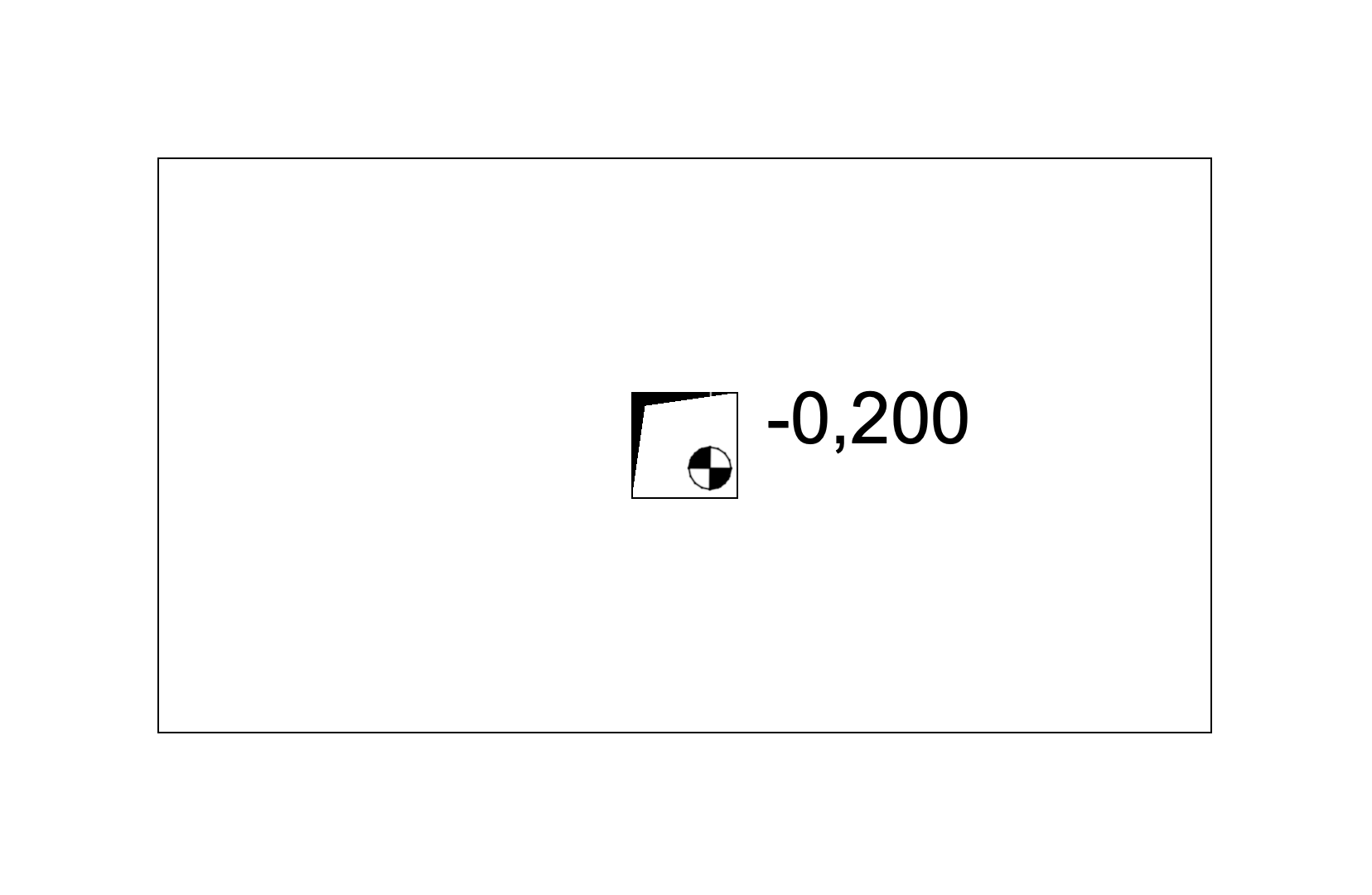

Das Autotext-Etikett wird auf die Öffnung bzw. Aussparung in der Decke referenziert und der entspr. Höhenwert wird angezeigt:
Hinweis:

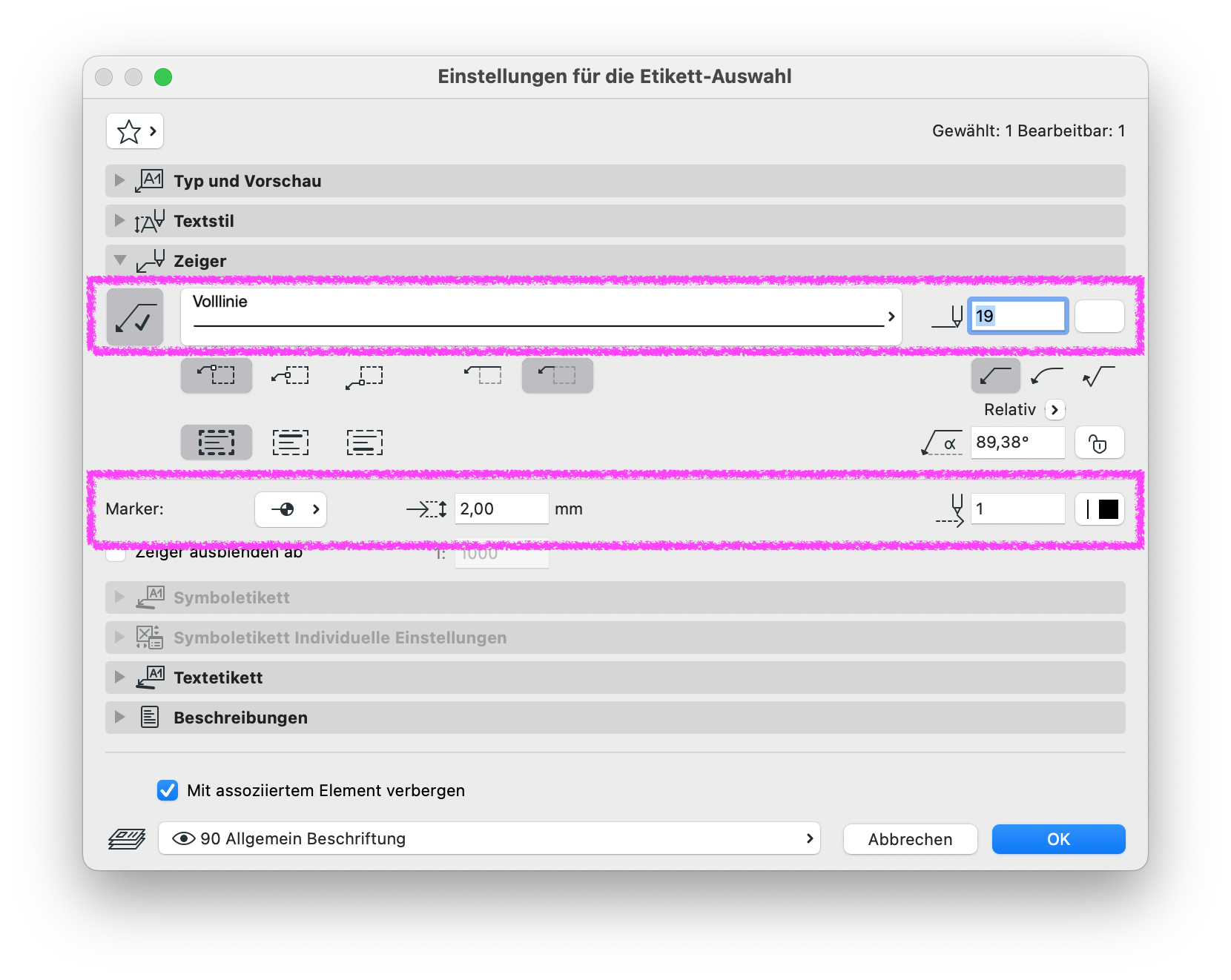

Möchte man eine ähnliche Symbolik wie mit dem Höhenbemaßungs-Werkzeug erreichen, so können unter der Rubrik Zeiger in den Einstellungen für die Etikett-Auswahl entspr. Konfigurationen vorgenommen werden:
- Zeiger aktivieren (erst dann erscheint ein Marker bzw. ein Marker-Symbol kann ausgewählt werden).
- Falls keine Zeigerlinie gewünscht ist dann kann die Farbe weiß vergeben werden.
- Gewünschten Marker auswählen, Größe einstellen und Stift definieren.
