Problemstellung

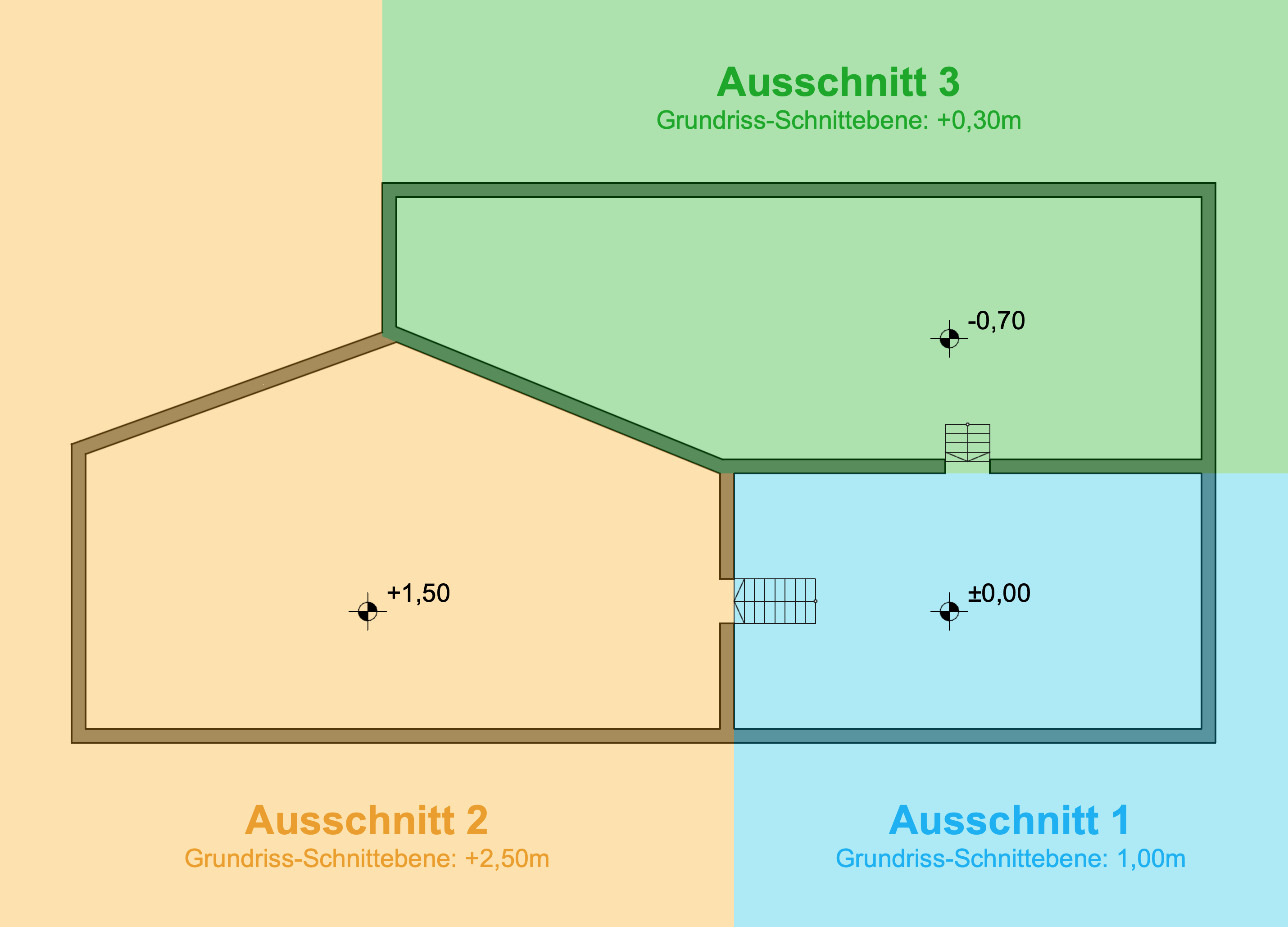

Für differenzierte Höhenversprünge innerhalb eines Geschosses, z.B. für eine Split-Level-Darstellung, werden unterschiedliche Grundriss-Schnittebenenhöhen benötigt. Es lässt sich jedoch nur eine Schnittebenenhöhe pro Geschoss festlegen, nicht mehrere gleichzeitig.
Troubleshooting
1. Mit mehreren Ausschnitten und Grundriss-Schnittebenenhöhen arbeiten

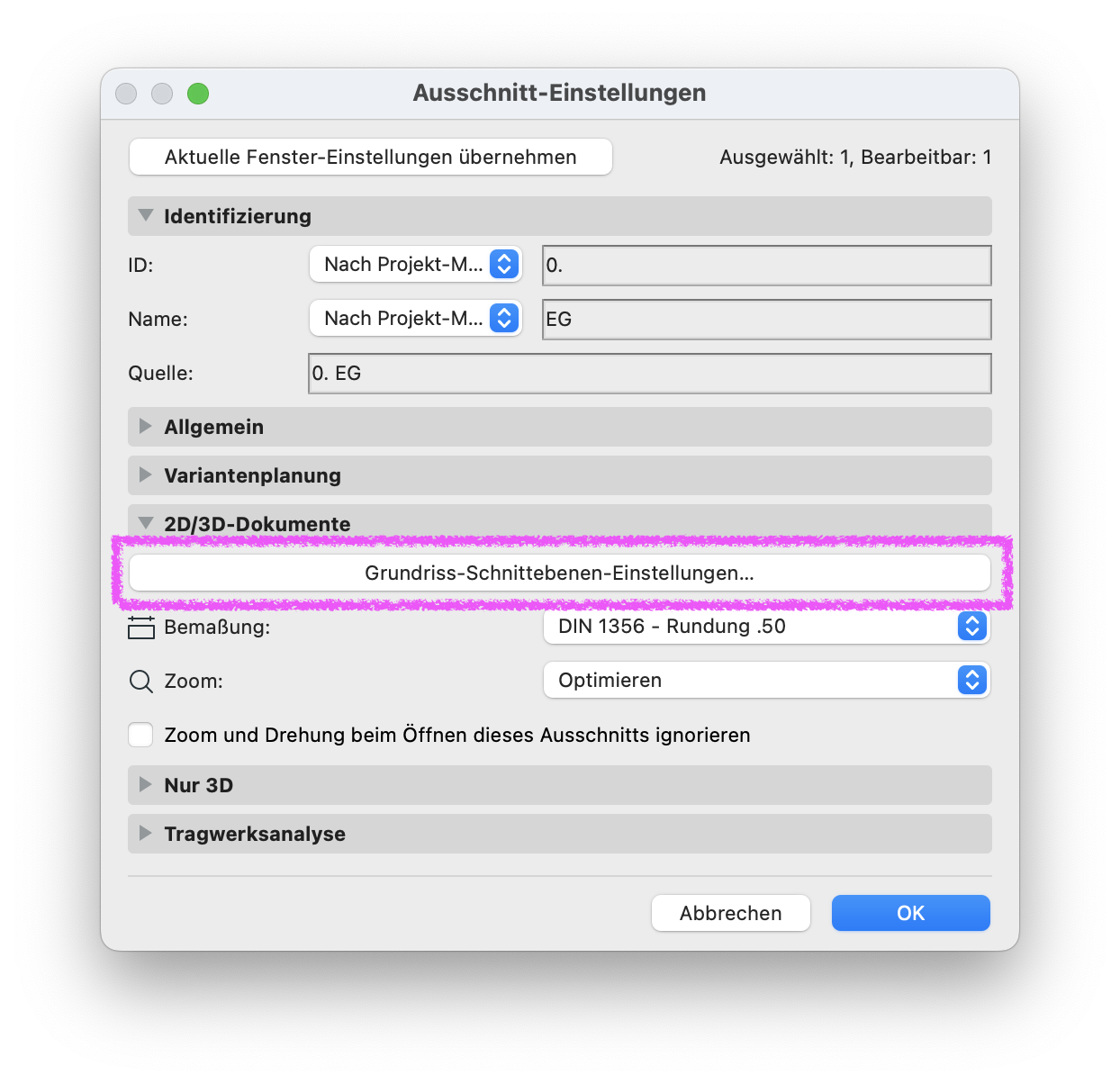

Ausschnitt-Einstellungen > Grundriss-Schnittebenen-Einstellungen…
- Es gilt, mehrere Ausschnitte von der Zeichnung bzw. dem Geschoss zu erstellen.
- Die unterschiedlichen Grundriss-Schnittebenenhöhen werden in den Ausschnitt-Einstellungen der verschiedenen Ausschnitte definiert.
Hinweis:

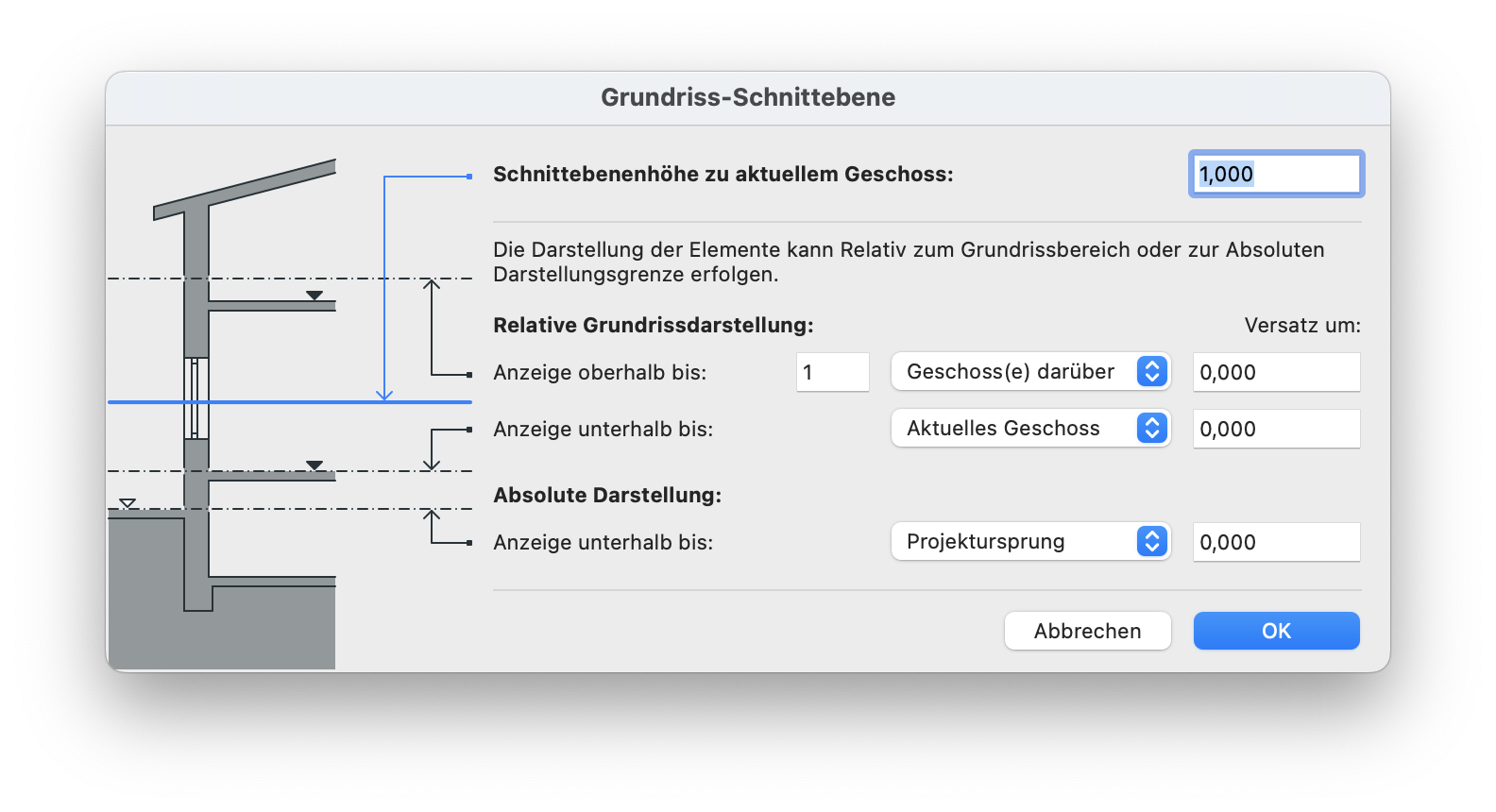

Analog zu den Geschosseinstellungen kann die Grundriss-Schnittebene unter Dokumentation > Grundriss-Schnittebene... global im Projekt nur einmal eingestellt werden. Deshalb ist es notwendig, die Einstellungen zur Grundriss-Schnittebene spezifisch für jeden Ausschnitt neu zu definieren.
2. Layout zusammenstellen
Die verschiedenen Ausschnitte werden als Zeichnungen auf einem Layout platziert und und so in ihrer Position kombiniert, so dass die gewünschte Darstellung des Geschosses bzw. Grundrisses erreicht wird.
