Problemstellung
Ein Schnittmarker lässt sich segmentiert erstellen, jedoch stets mit geradlinigen Segmenten. Die Schnittführung des Schnittmarkers soll gerade Segmente und gleichzeitig schräge, abgewinkelte Segmente aufweisen.
Troubleshooting
Es ist nicht möglich, in einem Schnitt gerade und schräge Segmente einzustellen. Folgender Tipp könnte helfen.
Mehrere Schnittmarker verwenden

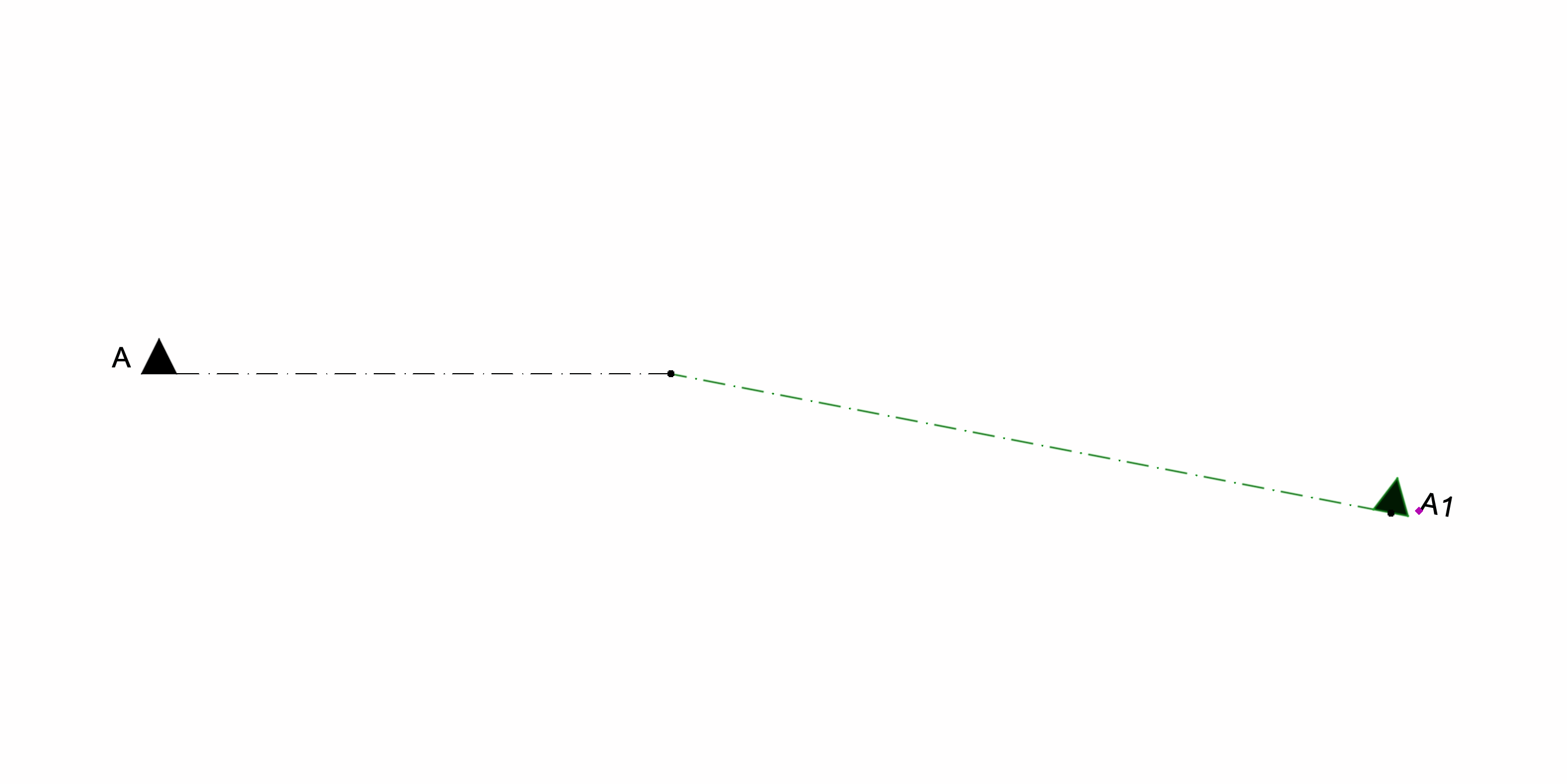

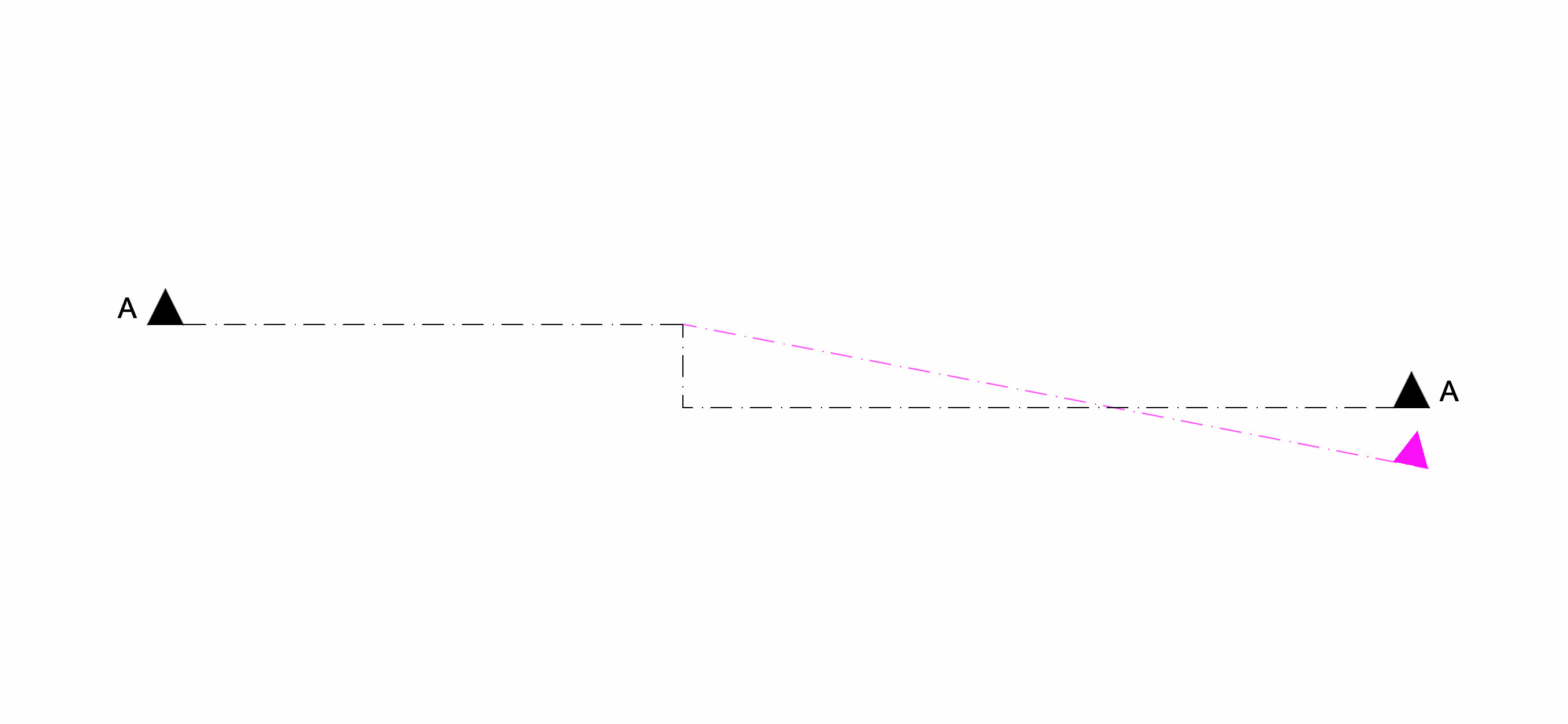

- Es müssen mehrere, einzelne Schnitte in der gewünschten Ausrichtung im Grundriss so platziert werden, so dass diese sich nahtlos aneinander anfügen.
- Es gilt für die generierten Schnitte jeweils einen Ausschnitt zu erstellen.
- Die Ausschnitte werden als Zeichnungen auf einem Layout nahtlos nebeneinander platziert, so dass sich im Gesamtbild eine Schnittzeichnung ergibt.
Hinweis:

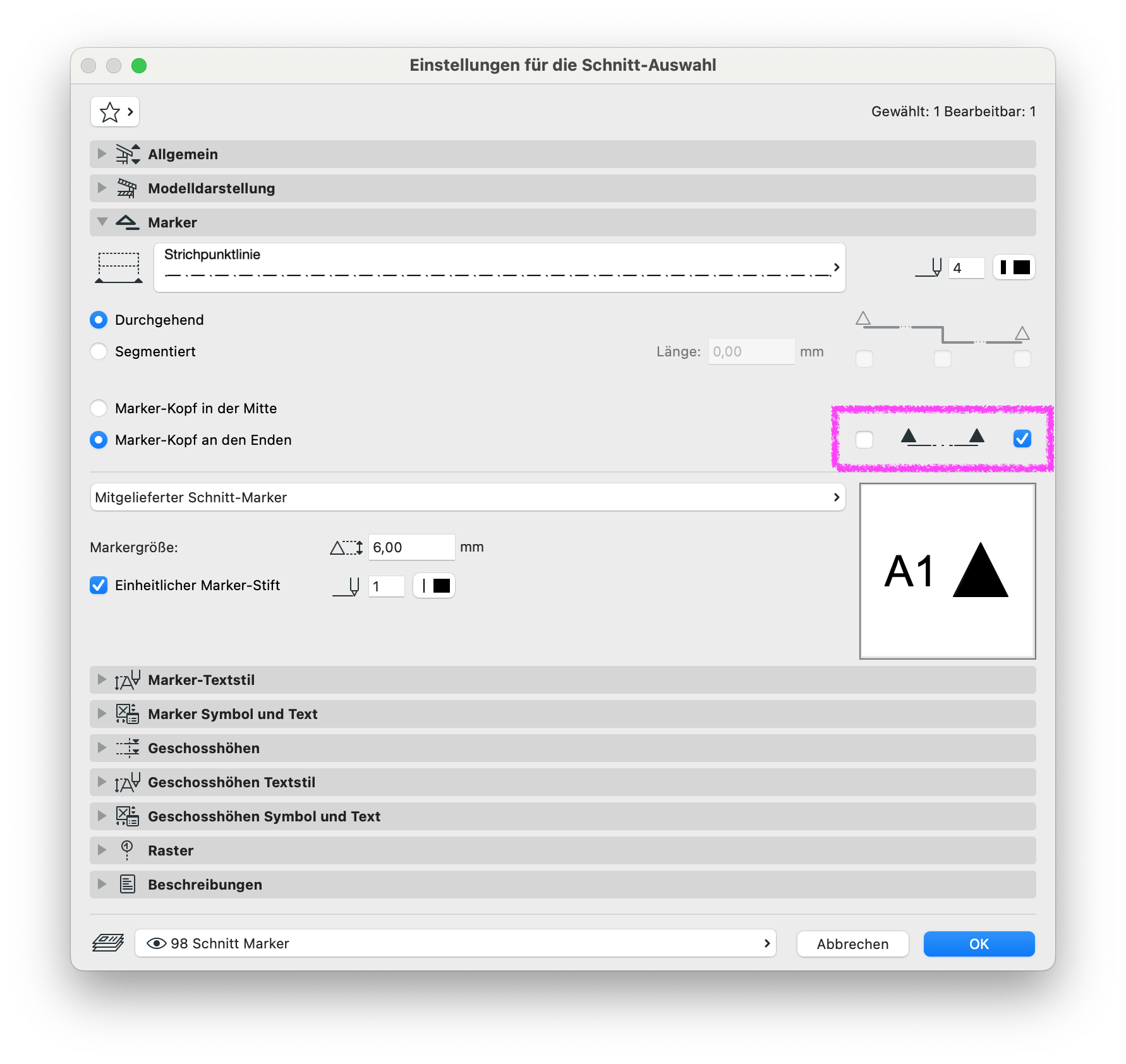

In den Einstellungen für die Schnitt-Auswahl kann der Marker-Kopf für eine Seite jeweils deaktiviert werden, so dass in der Grundrissdarstellung der Schnittmarker korrekt angezeigt wird.
Weitere Informationen zu diesem Thema bietet der folgende Link:
