Problemstellung
Die Zahlenwerte bzw. Maßzahlen auf den Maßketten bzw. Höhenkoten werden nicht dargestellt.
Troubleshooting
1. Zeichnungs-Maßstab prüfen
Mit welchem Maßstab wird im Modellbereich gearbeitet bzw. welcher Maßstab ist für den Ausschnitt eingestellt?

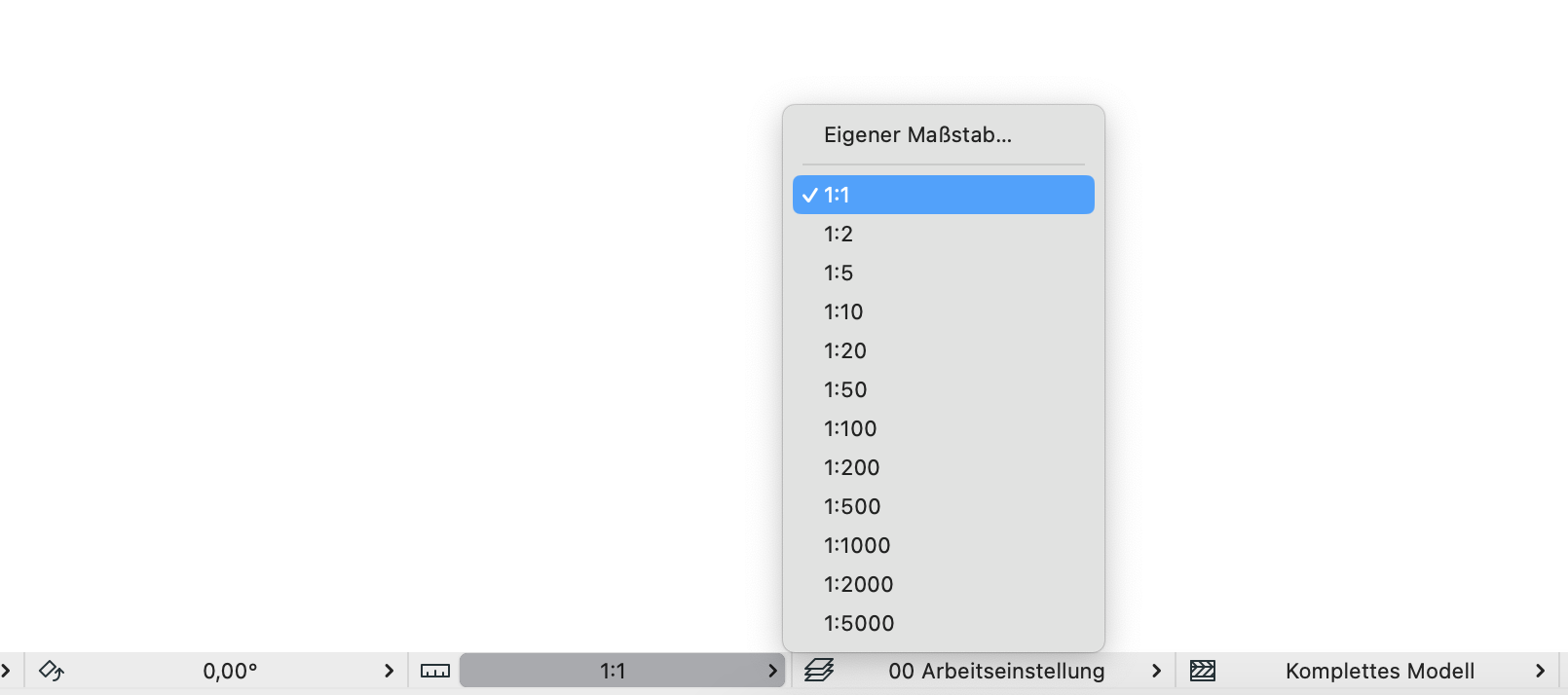

Maßstab-Einstellungen im Modellbereich:

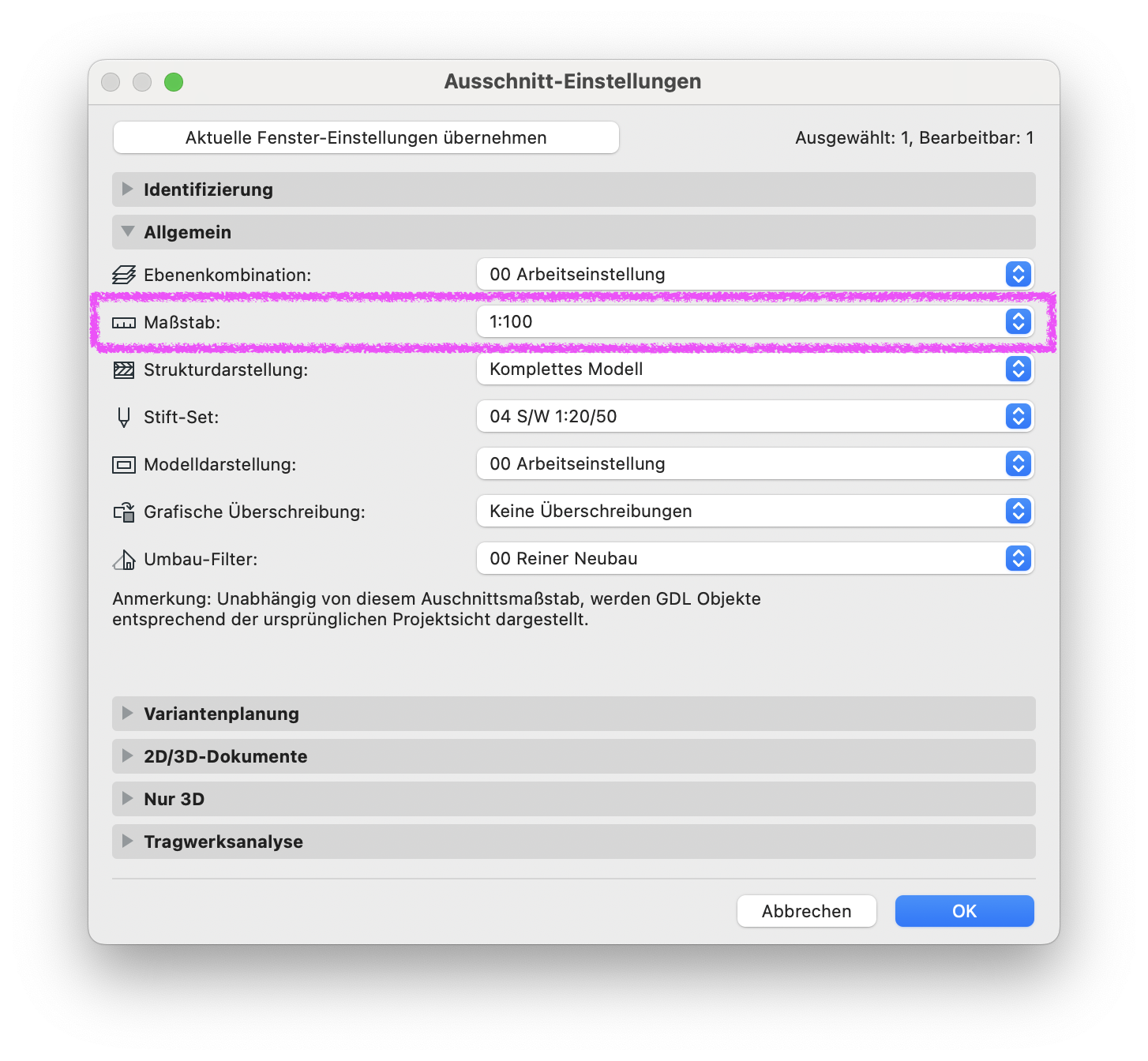

Maßstab-Einstellungen in den Ausschnitt-Einstellungen:
2. Einstellungen für die Bemaßungs-Auswahl prüfen

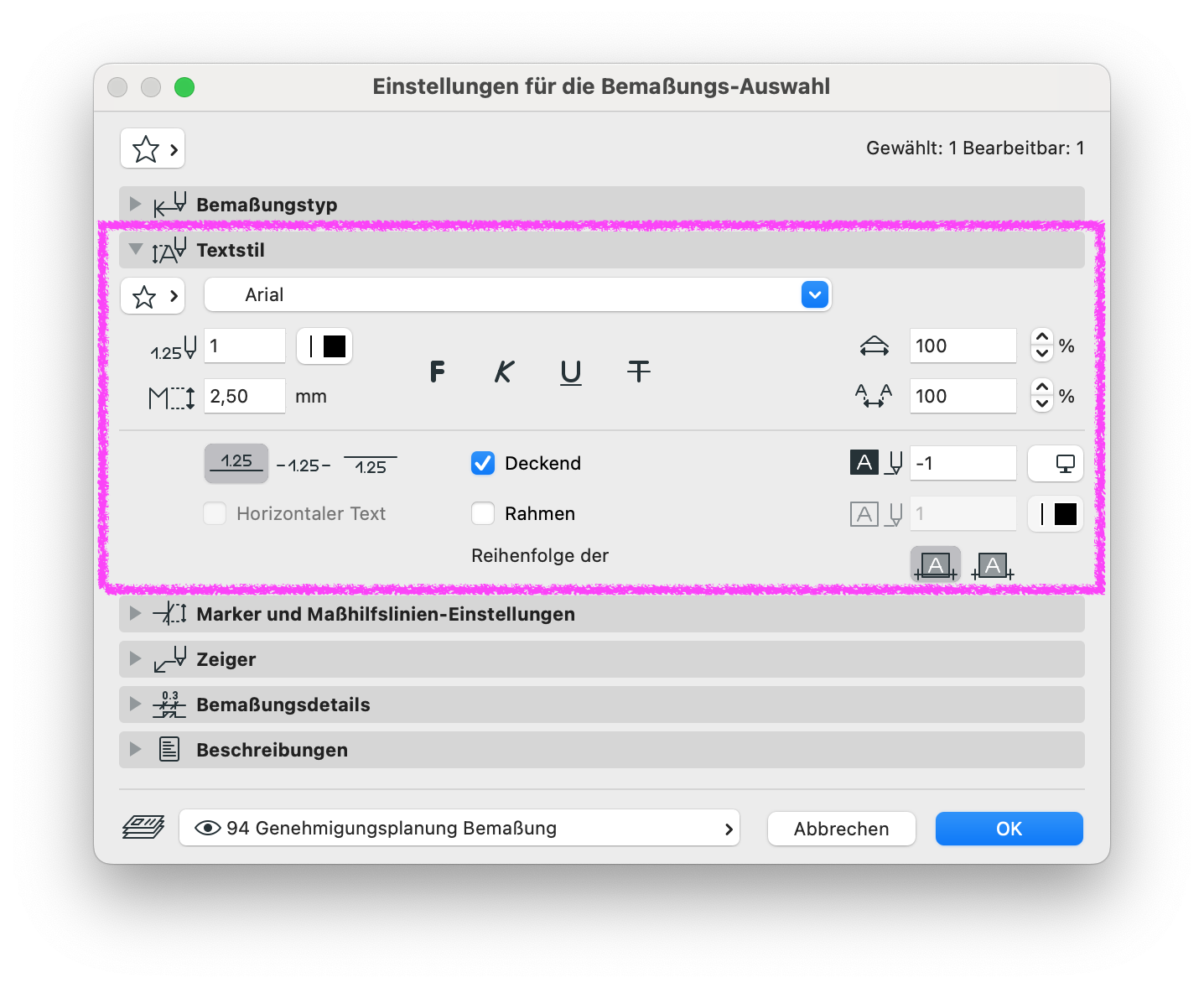

Einstellungen für die Bemaßungs-Auswahl > Textstil
Sind die Einstellungen wie z.B. Schrifttyp, Stiftfarbe und Zeichensatz-Größe in der Rubrik Textstil in den Einstellungen für die Bemaßungs-Auswahl geprüft?
3. Einstellungen für die Bemaßungstext-Auswahl prüfen

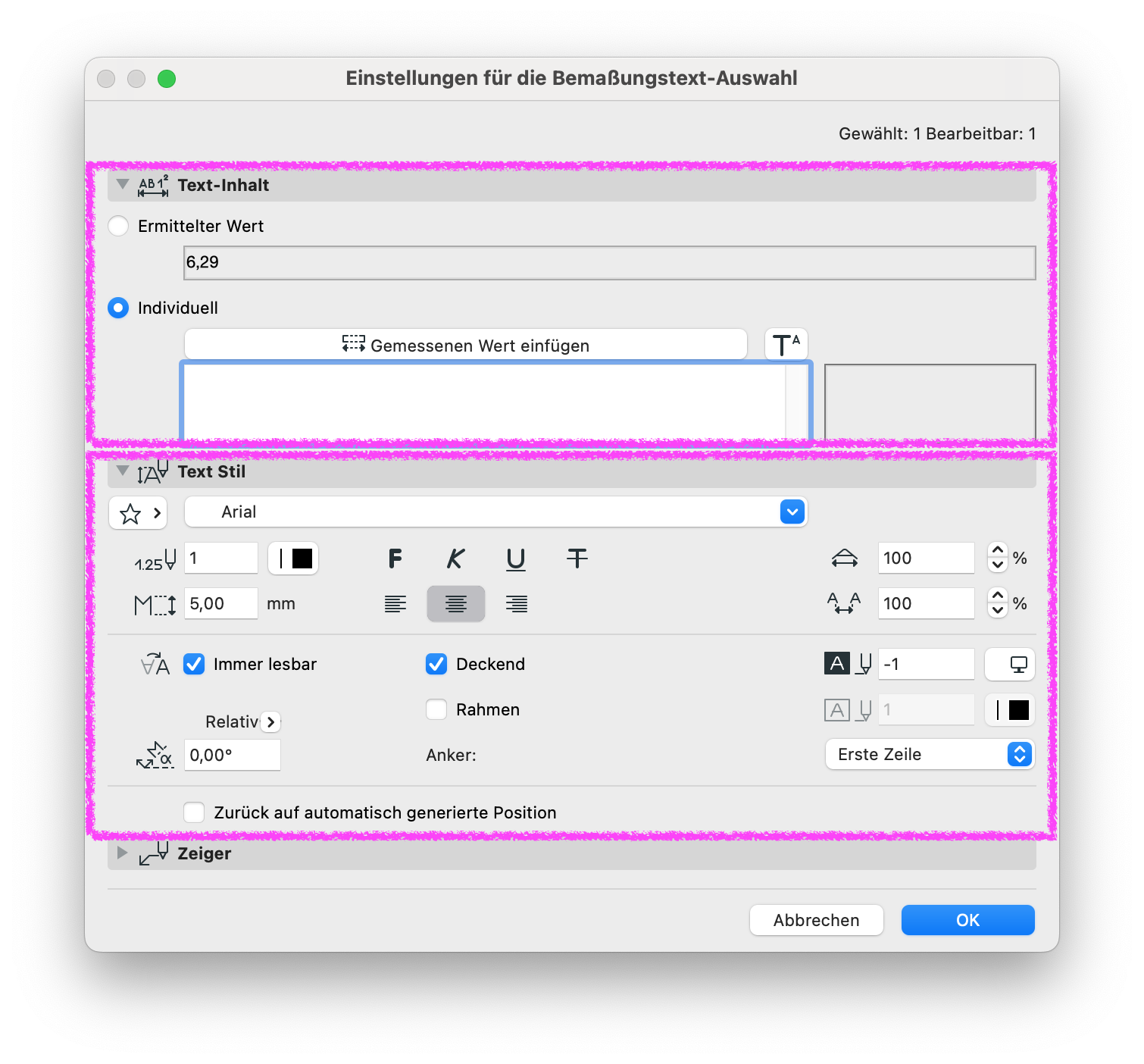

Einstellungen für die Bemaßungstext-Auswahl > Text-Inhalt/Text Stil
Die folgenden Punkte greifen nur, wenn nicht die Bemaßung als Ganzes bearbeitet werden soll - siehe Schritt 2.
- Bemaßungstext auswählen und Einstellungen aufrufen.
- Text-Inhalt auf Individuell? Dann Text-Inhalt prüfen.
- Text Stil: Schrifttyp, Stiftfarbe und Zeichensatz-Größe in den Einstellungen für die Bemaßungstext-Auswahl prüfen.
4. Grafische Überschreibung aktiv?
Dokumentation > Grafische Überschreibung > Grafische Überschreibungen...
Ist eine grafische Überschreibung aktiv (z.B. Linie/Marker/Textstift wird mit der Farbe weiß überschrieben), welche sich auf die Darstellung der Maßzahlen auf Maßketten und/oder Höhenkoten auswirkt?
