Problembeschreibung
Der Sonnenschutz-Aufbau eines Fensters wird in der Längenbemaßung im Grundriss nicht berücksichtigt. Für ein Fenster ist die Option Sonnenschutz aktiviert. Der Sonnenschutz, z.B. ein Rollladenkasten, ist Bestandteil der Rohbauöffnung. Die Rohbauhöhe wird nicht korrekt angezeigt.
Troubleshooting – Schritte
1. Sonnenschutz-Einstellungen prüfen

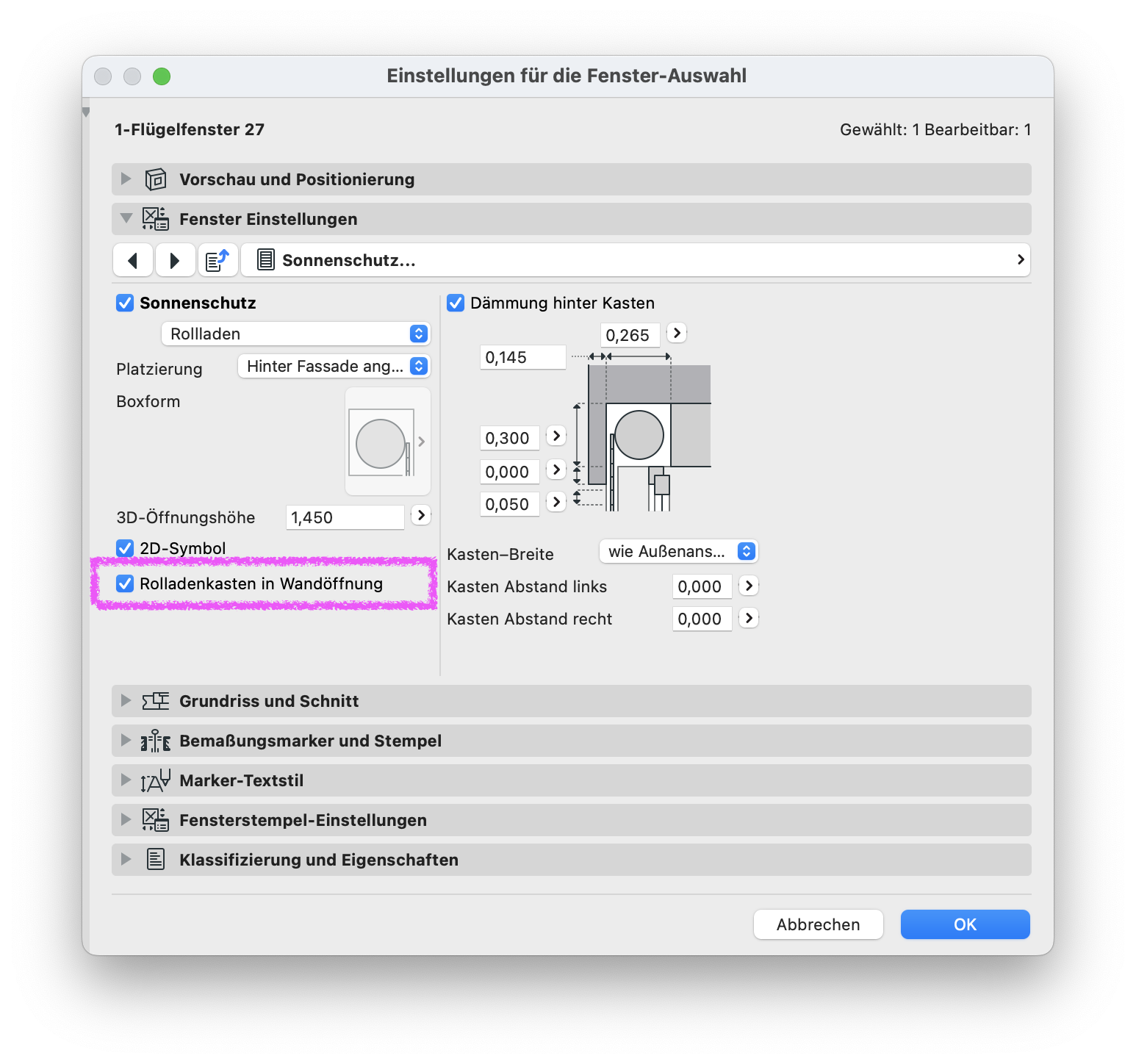

Einstellungen für die Fenster-Auswahl > Fenster Einstellungen > Sonnenschutz…
Das Bedienelement Rollladenkasten in Wandöffnung muss aktiviert sein:
Gut zu wissen: jene Option steht als Auswahlmöglichkeit nur für Rollladen, welche hinter der Fassade angebracht sind, zur Verfügung.
Weitere Informationen zu diesem Thema bietet der folgende Link:
2. Einstellungen Nominale Größen und Toleranzen… prüfen
Einstellungen für die Fenster-Auswahl > Fenster Einstellungen > Nominale Größen und Toleranzen…
Ist die Option unter Punkt 1 aktiviert, so findet nun die Rollladenaufbauhöhe Berücksichtigung unter der Rubrik Nominale Größen und Toleranzen… in den Fenster-Einstellungen und die entsprechenden Höhenmaße werden differenziert angegeben.

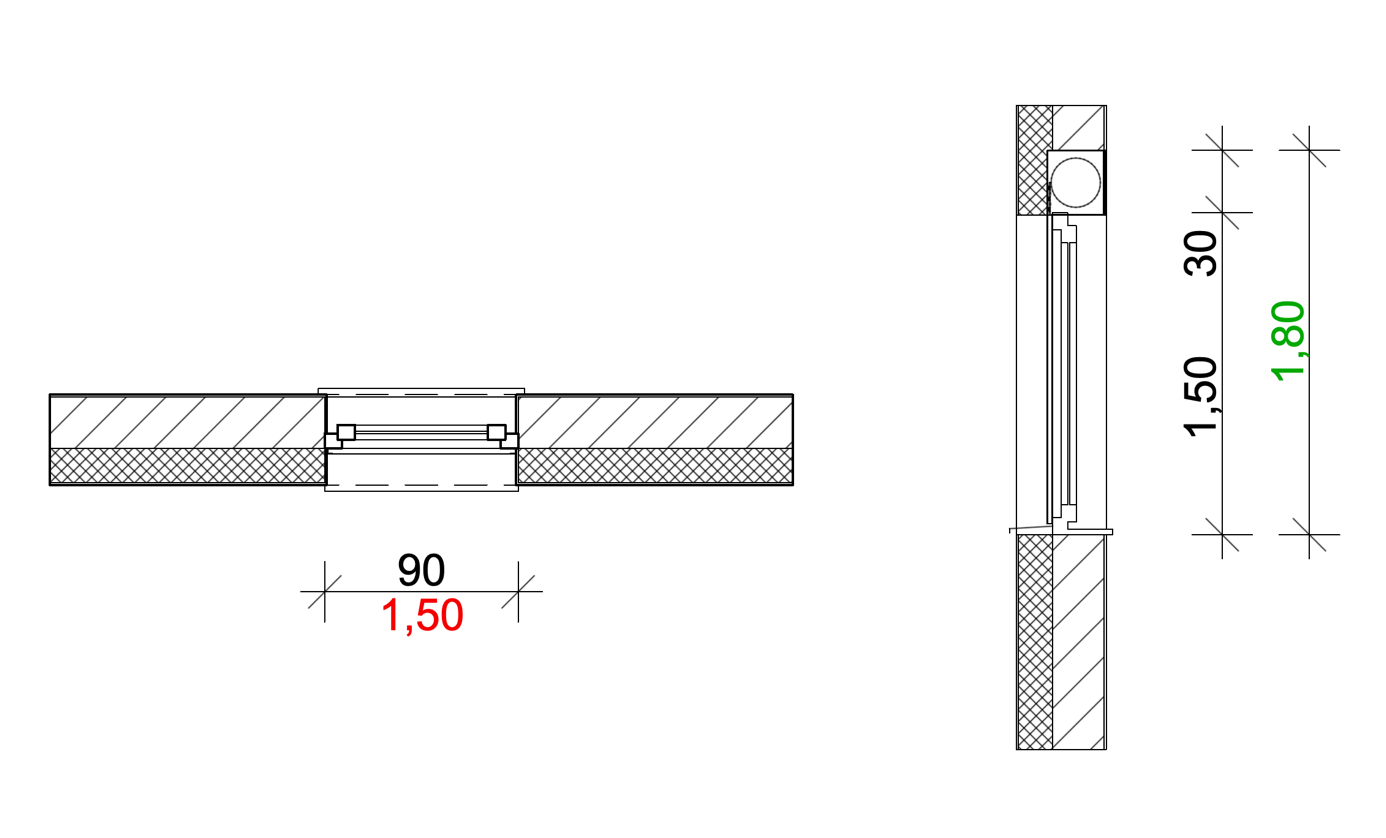

Ist die Option Rohbauöffnung definiert, so findet sich das entsprechende Höhenmaß, in diesem Fall 1,80m, in der Längenbemaßung wieder.
3. Bemaßungs-Einstellungen geprüft?
Einstellungen für die Bemaßungs-Auswahl > Bemaßungsdetails
Sofern die Architekturlichte unter der Rubrik Nominale Größen und Toleranzen… in den Fenster-Einstellungen aktiviert ist (siehe Punkt 2), so ist es für die Anzeige der Rohbauöffnung entscheidend, dass in den Bemaßungseinstellungen der jeweiligen Längenbemaßung bei der Option Die Höhe der Öffnungen anzeigen Immer mit Übergröße eingestellt ist.
Mit jener Kombination von Einstellungen ist es möglich, differenzierte Höhenmaße des Fensters in den Maßketten anzeigen zu lassen: In der einen Maßkette das Höhenmaß für die Gesamt-Rohbauhöhe (Immer mit Übergröße), in der anderen Maßkette das Höhenmaß für die Architekturlichte (Immer ohne Übergröße).
