Problembeschreibung

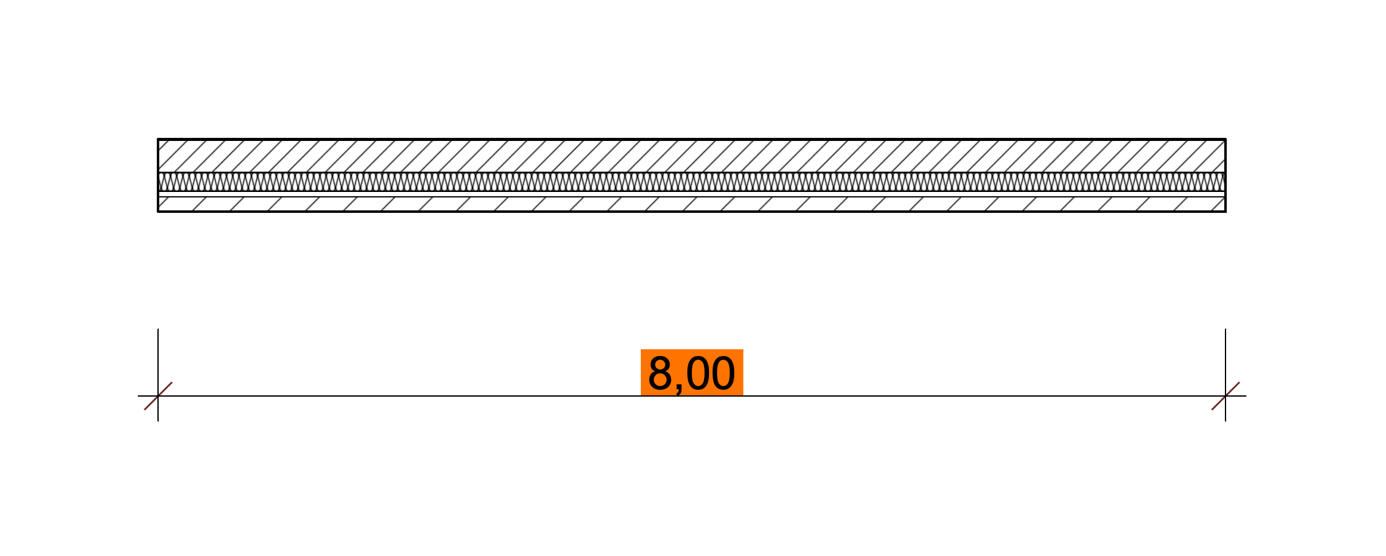

Für die Längenbemaßung im Grundriss, Schnitt oder Ansicht ist für den Maßketten-Text eine Hintergrundschraffur in einer bestimmten Farbe bzw. Stiftnummer eingestellt. Diese Füllung wird jedoch nicht angezeigt bzw. bleibt leer und es erscheint lediglich der bloße Maßkettentext.
Troubleshooting
1. Einstellungen für die Bemaßungs-Auswahl prüfen

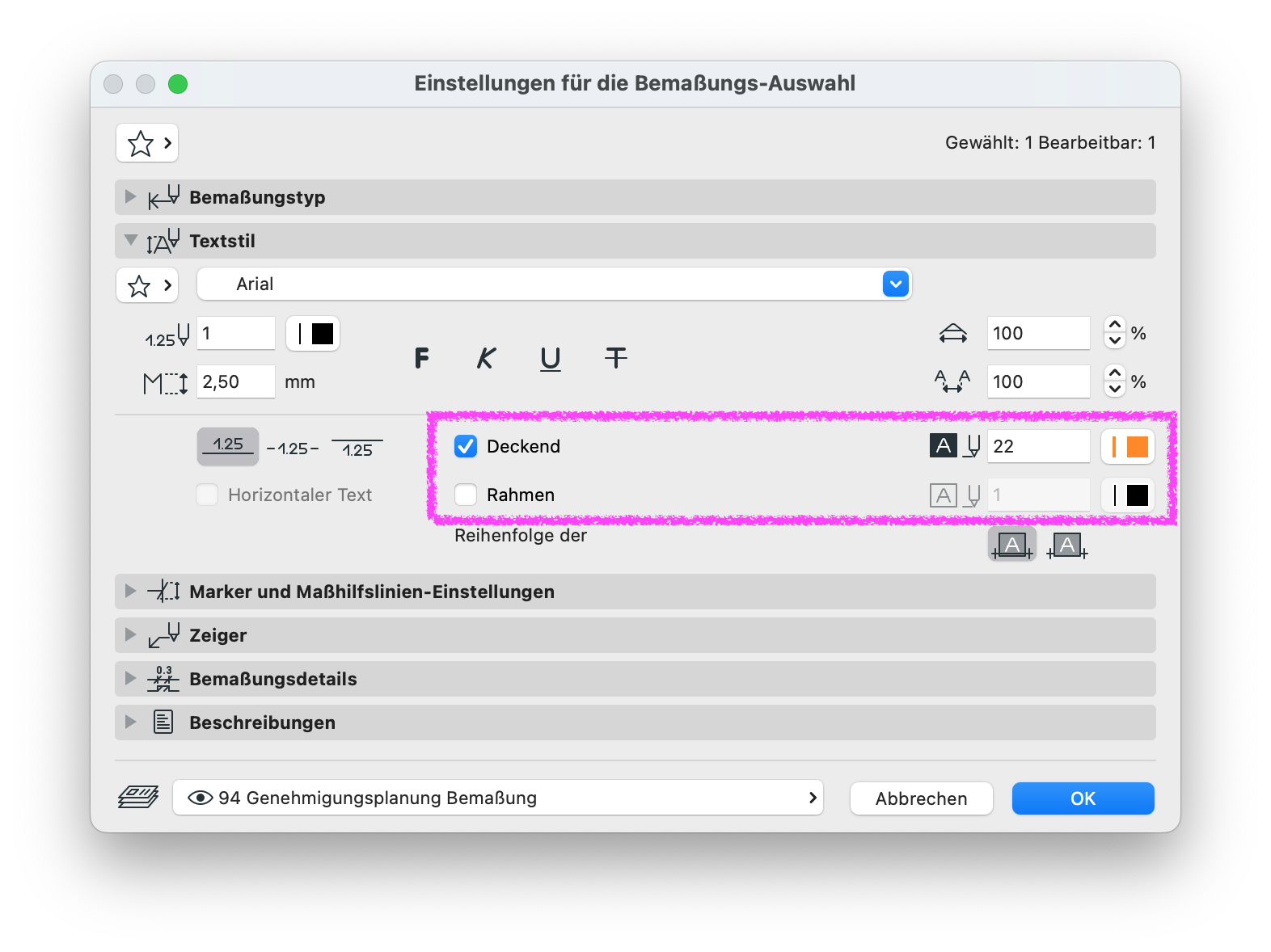

Einstellungen für die Bemaßungs-Auswahl > Textstil öffnen und die folgenden Einstellungen prüfen:
- Die Option Deckend muss aktiviert sein.
- Die gewünschte Stiftnummer bzw. Stiftfarbe ist zu definieren.

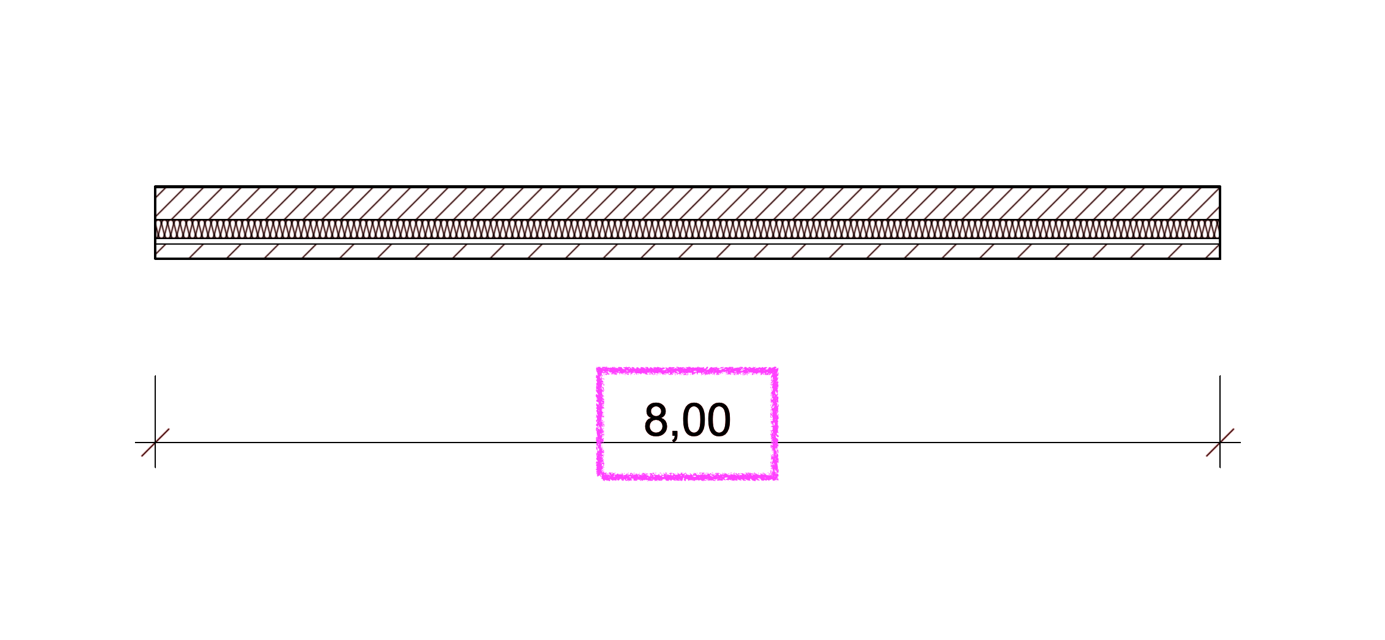

- Falls gewünscht kann auch die Option Rahmen mit entsprechender Stiftnummer bzw. -farbe aktiviert werden.
2. Ist eine grafische Überschreibung aktiv?

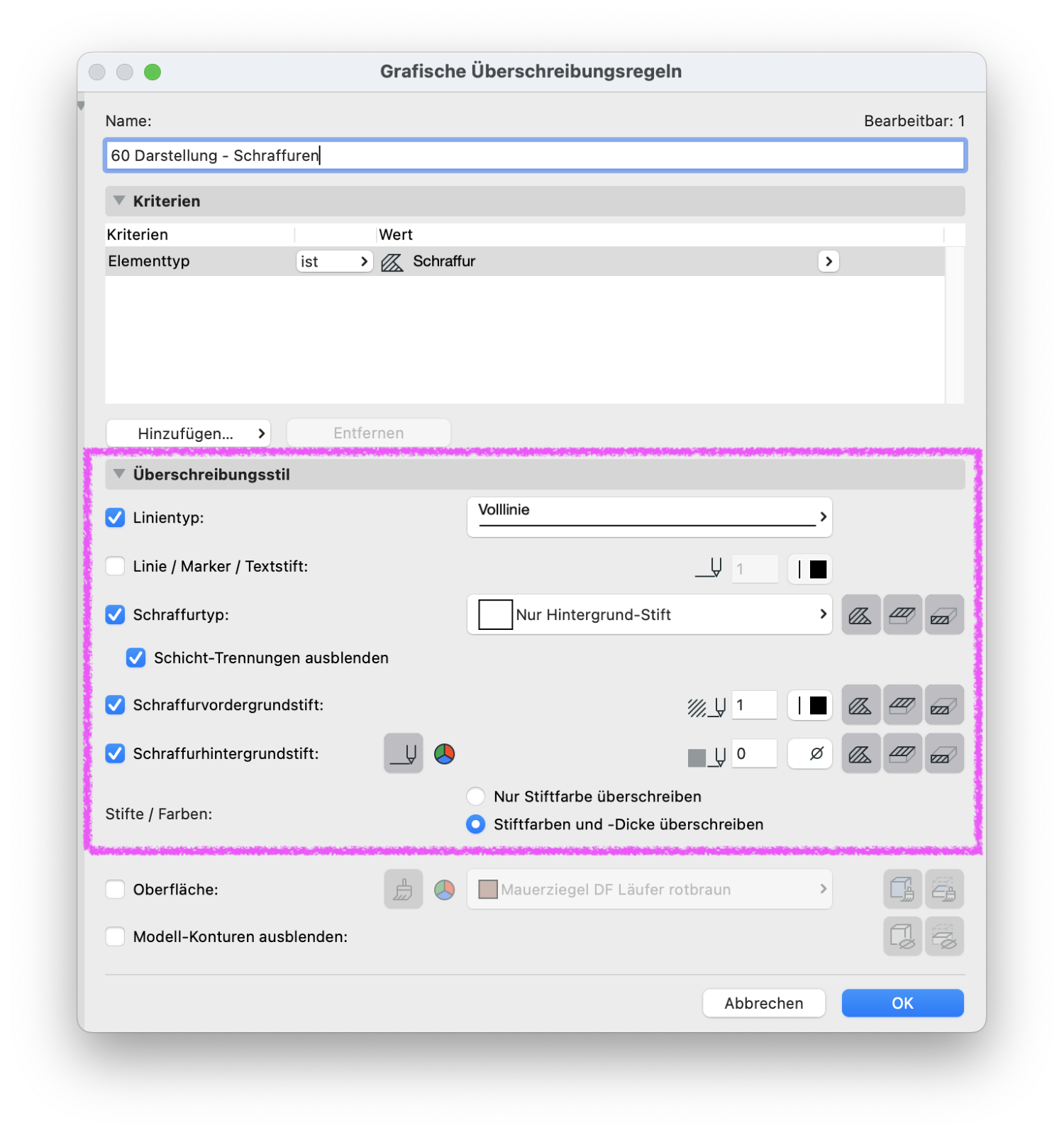

Unter Dokumentation > Grafische Überschreibung > Grafische Überschreibungen… sollte geprüft werden, ob eine grafische Überschreibung aktiv ist, welche sich auf die Darstellung von Schraffuren und dadurch auch auf die Darstellung der eingestellten Hintergrundschraffur von Maßtexte auswirkt.
3. Ist ein Umbau-Filter mit einer grafischen Überschreibung aktiv?
Unter Dokumentation > Umbau > Umbau-Filter-Optionen… sollte geprüft werden, ob ein Umbau-Filter mit einer grafische Überschreibungsregel für Bestand, Abbruch und/oder Neubau aktiv ist, welche sich auf die Darstellung von Schraffuren auswirkt und demnach auch auf die Darstellung der eingestellten Hintergrundschraffur von Maßtexte auswirkt.
4. Transparentpausen-Optionen prüfen

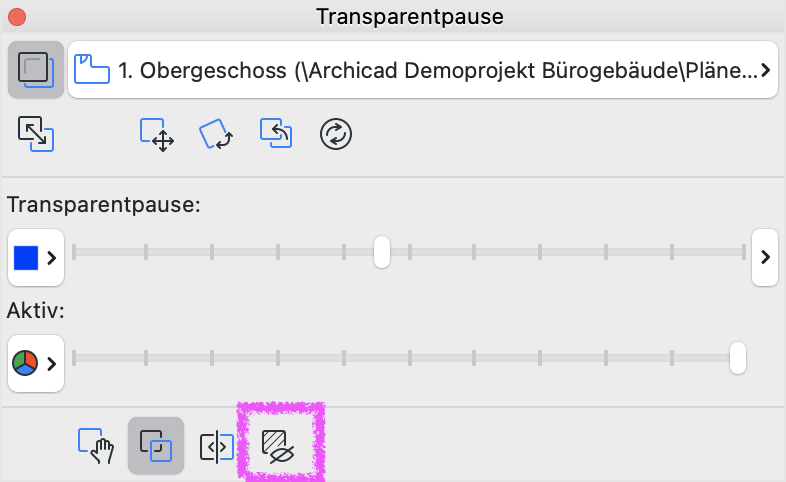

Wenn die Option Transparentpause aktiviert ist, sollte unter Ansicht > Transparentpausen-Optionen > Schraffuren und Raumflächen transparent anzeigen die Funktion Schraffuren und Raumflächen transparent anzeigen deaktiviert sein.
