Darstellungsreihenfolge wird beim Senden & Empfangen nicht übertragen

Problemstellung

In Schnitten und Ansichten gibt es Situationen, in denen sich 2D-Elemente hinter 3D-Elementen befinden. Diese können auch gleichzeitig noch ein weiteres Element verdecken. Wird deswegen im Teamwork-Projekt die Darstellungsreihenfolge der 2D- und 3D-Elemente angepasst und soll anschließend mit Senden & Empfangen für alle übertragen werden, dann wird die neue Darstellungsreihenfolge nicht auf das Teamwork-Projekt übertragen. Außerdem wird die geänderte Darstellungsreihenfolge wieder zurückgesetzt.

Troubleshooting

Im Teamwork gibt es spezielle Regeln bezüglich der Übertragbarkeit der Darstellungsreihenfolge beim Senden und Empfangen. Es ist damit nicht möglich die Darstellungsreihenfolge zwischen 2D- und 3D-Elementen so anzupassen, dass 2D-Elemente sich nur teilweise vor oder hinter 3D-Elementen befinden.

1. 2D-Elemente vollständig vor oder hinter 3D-Elemente

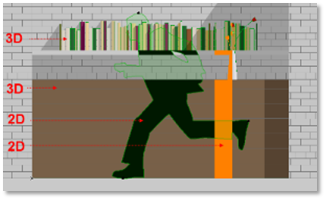

Die Darstellungsreihenfolge eines bestimmten 2D-Elements, z. B. das Symbol eines laufenden Mannes, wird nicht an den Server weitergeleitet, solange dieses sich in einer gemischten Darstellungssituation befindet. Das Element muss entweder vollständig vor oder hinter den 3D-Elementen sich befinden.

2. Mit Morphs 3D-Elemente erstellen

Mittels des Morph-Werkzeugs, können 2D-Elemente in 3D-Objekte umgewandelt und damit Teil des 3D Models werden.

1. Morphs können direkt in der Ansicht und Schnitt erstellt werden.
2. Für die Erstellung von Morph werden 2D-Schraffuren oder Konturen benötigt. Über Bearbeiten > Vereinigen & zerlegen > In 2D Elemente zerlegen können Objekte in diese 2D-Elemente umgewandelt werden.
3. Anschließend wird das Morph-Werkzeug markiert und mit dem Zauberstab, Aktivierung durch gedrückte Leertaste, eine Morph in Form der zerlegten 2D-Elemente erstellt.
4. Morphs sind Teil des 3D-Modells und können im 3D-Raum individuell platziert werden, um das gewünschte Ergebnis zu erzielen.

3. 2D-Elemente beschneiden

Alternativ können Teile des 2D Elements weggeschnitten werden:

1. Im Falle eines 2D-Objektes können diese über den Befehl Bearbeiten > Vereinigen und Zerlegen > In 2D-Elemente zerlegen... aufgelöst werden.
2. Anschließend kann mit den Befehlen Bearbeiten > Verändern > Trimmen und Splitten die ungewollten Schraffuren und Linien weggeschnitten und ggf. anschließend gelöscht werden.

4. Arbeitsblätter erstellen

Arbeitsblätter können direkt aus Schnitten und Ansichten generiert werden. Da es sich um eine reine 2D Kopie der ursprünglichen Sicht handelt, kann die Darstellung frei gestaltet werden.
