Problemstellung
Schraffuren werden im Grundriss nicht korrekt dargestellt.
Beispiele für inkorrekte Darstellung:
- Schraffurvordergrundstift und/oder -hintergrundstift wird mit falschem Stift dargestellt.
- Erscheinungsbild entspricht nicht den Schraffur-Einstellungen.
- Vektorschraffuren sind verzerrt oder im falschen Winkel.
- Weiße Füllflächen erscheinen gräulich.
- Schraffuren erscheinen einheitlich in einer Farbe oder sind transparent.
- Bildschraffuren haben eine zu kleinteilige Kachelung.
Troubleshooting

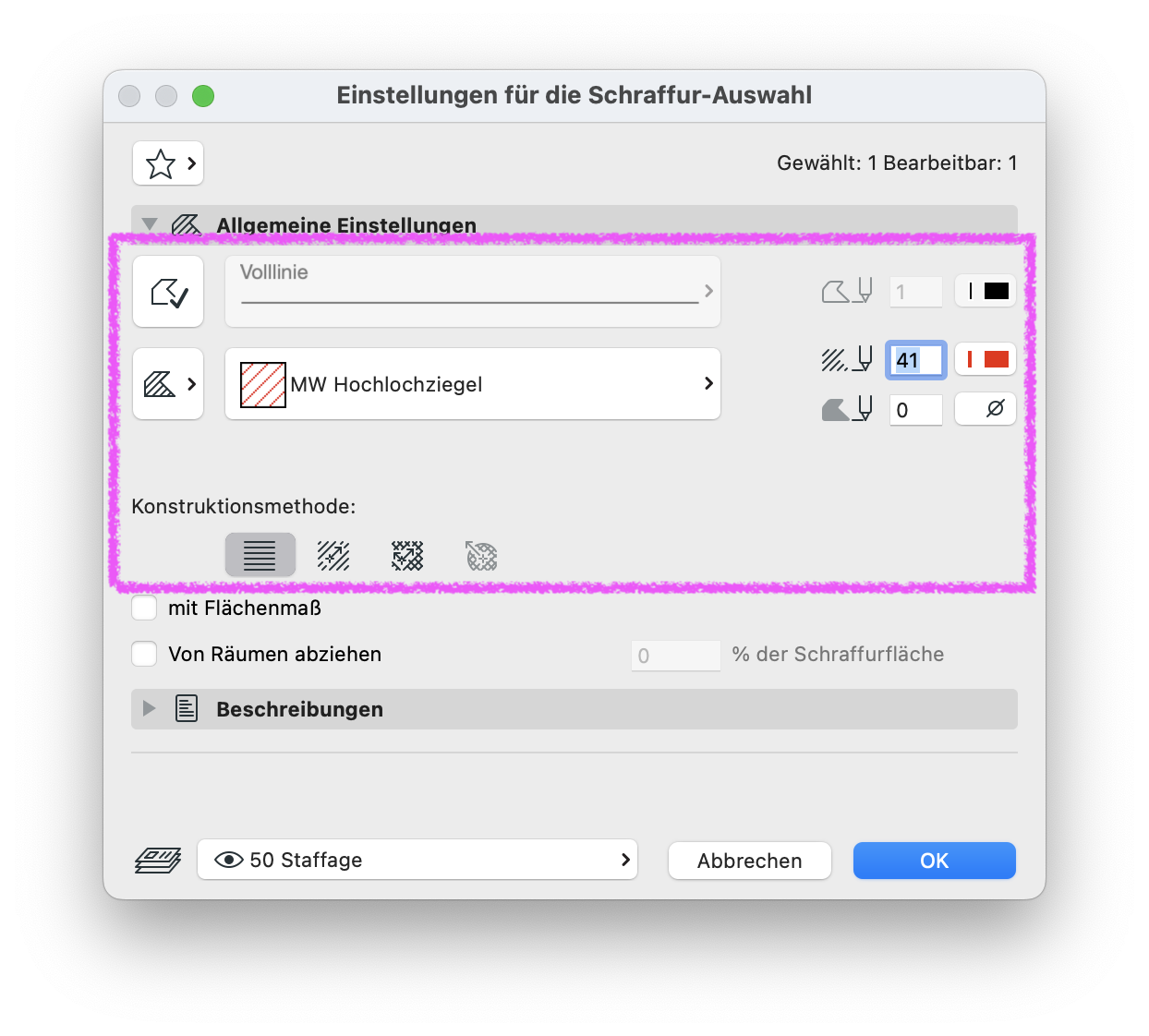

1. Einstellungen für die Schraffur-Auswahl prüfen
Schraffur auswählen > Einstellungen für die Schraffur-Auswahl aufrufen
- Ist eine Konturlinie aktiviert? Falls ja, welche Stiftnummer ist hierfür vergeben?
- Ist eine Schraffur aktiviert? Falls ja, welcher Schraffurtyp ist ausgewählt und welche Stiftnummern sind hierfür eingestellt?
- Welche Schraffurkategorie (Zeichnungsschraffur, Schnittschraffur, Deckschraffur, Baustoff (Schnittschraffur) oder Oberfläche (Deckschraffur)) ist eingestellt?
- Welche Konstruktionsmethode ist gewählt bzw. ist ein Bezugsvektor aktiv?
- Ist die Funktion mit Flächenmaß aktiviert oder nicht?
Weitere Informationen zu diesem Thema bietet der folgende Link:

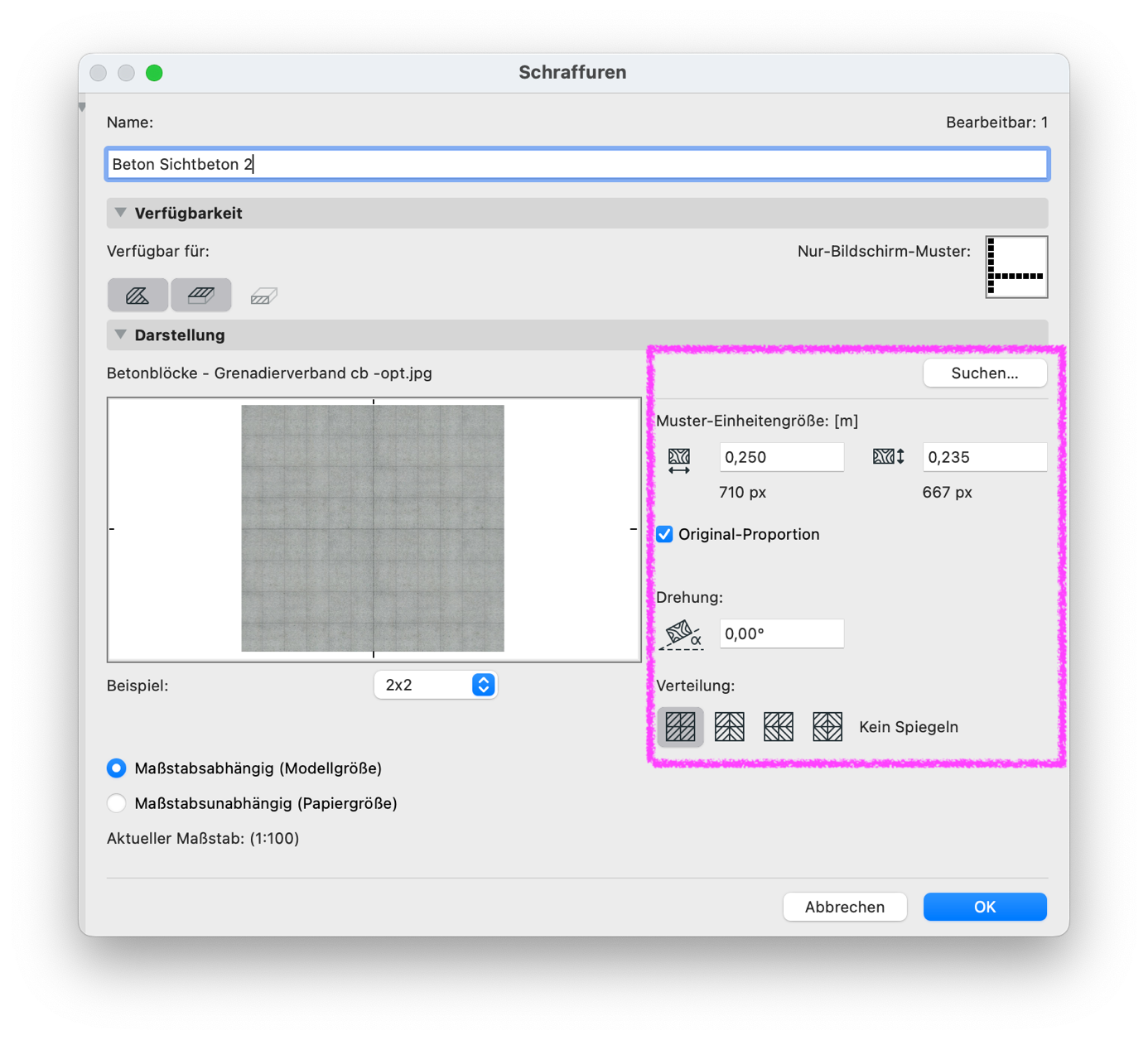

2. Element-Attribute-Einstellungen für Schraffuren prüfen
Optionen > Element-Attribute > Schraffuren...
Einstellungen prüfen:
Für Symbolschraffuren:
- Muster-Einheitsgröße
- Skalierung
- Drehung
- Abstände
Für Vektorschraffuren:
- Muster-Einheitsgröße
- Drehung
Für Bildschraffuren:
- Bilddatei vorhanden?
- Muster-Einheitsgröße
- Drehung
- Verteilung
Weitere Informationen zu diesem Thema bietet der folgende Link:

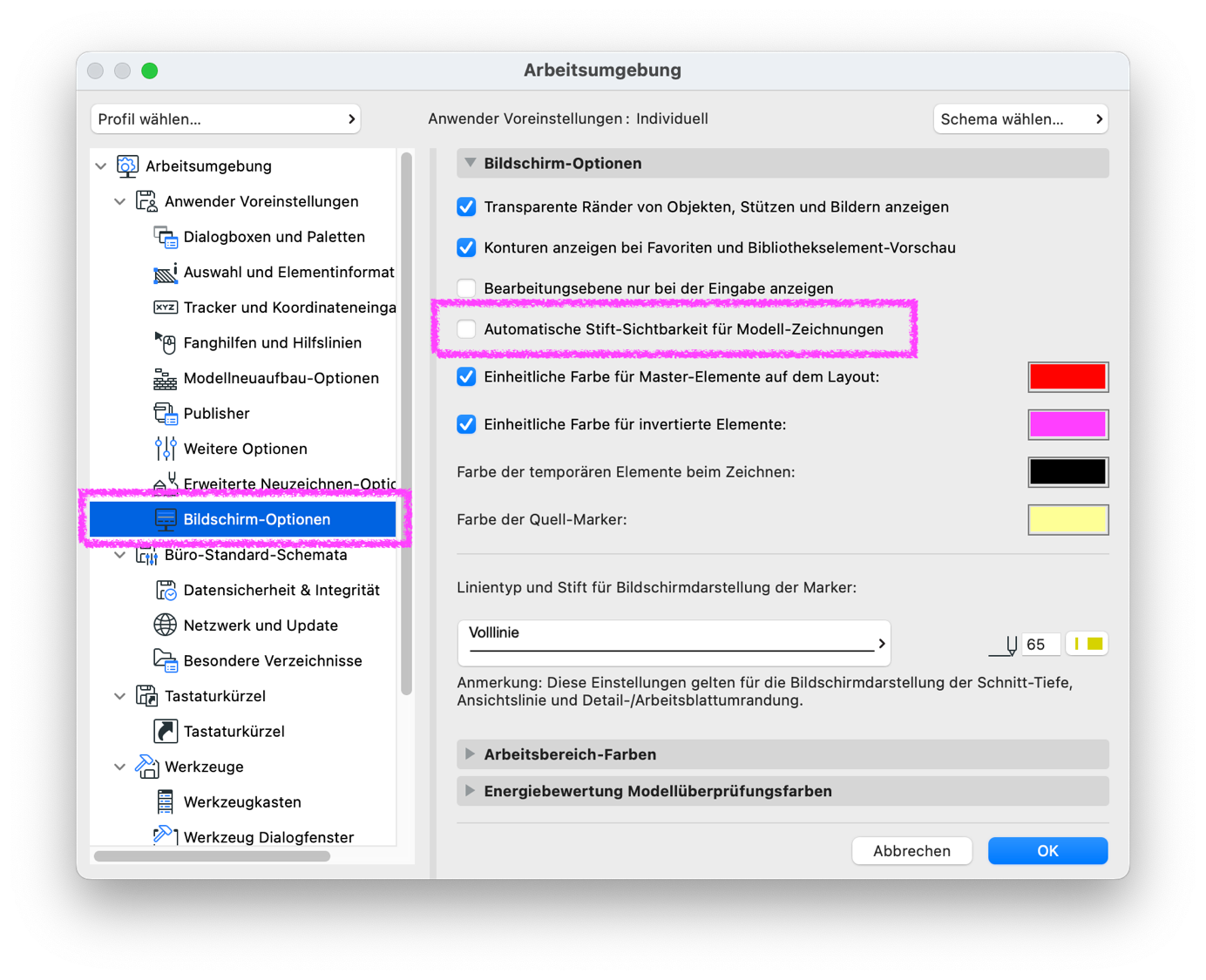

3. Einstellungen der Arbeitsumgebung prüfen
Optionen > Arbeitsumgebung > Bildschirm-Optionen...
Die Funktion Automatische Stift-Sichtbarkeit für Modell-Zeichnungen muss deaktiviert sein:
4. Bildschirmdarstellungs-Optionen prüfen
Ansicht > Bildschirmdarstellungs-Optionen > Echtes Schraffur-Erscheinungsbild
Die Funktion Echtes Schraffur-Erscheinungsbild muss aktiviert sein.
5. Grafische Überschreibung aktiv?
Dokumentation > Grafische Überschreibung > Grafische Überschreibungen…
Ist eine grafische Überschreibungsregel eingestellt bzw. aktiv, welche sich auf die Darstellung von Schraffuren auswirkt?
6. Umbau-Filter mit grafischer Überschreibung aktiv?
Dokumentation > Umbau > Umbau-Filter-Optionen…
Ist ein Umbau-Filter mit einer grafischen Überschreibungsregel für Bestand, Abbruch und/oder Neubau eingestellt bzw. aktiv, welche sich auf die Darstellung von Schraffuren auswirkt?

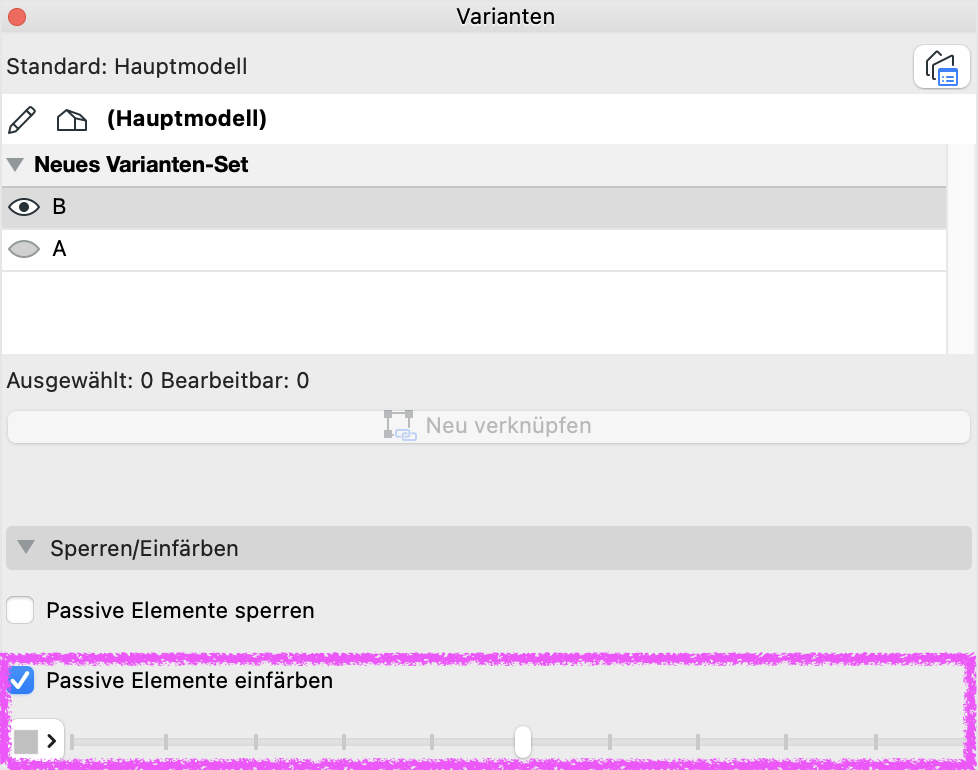

7. Einstellungen der Variantenplanung prüfen
Dokumentation > Variantenplanung > Varianten-Manager bzw. Varianten-Palette
Wird mit der Variantenplanung gearbeitet und sind Schraffuren folglich Bestandteil von Varianten? Falls dem so ist, könnte je nach gewählter Variante das Erscheinungsbild der Schraffur beeinträchtigt sein durch die aktivierte Funktion Passive Elemente einfärben:

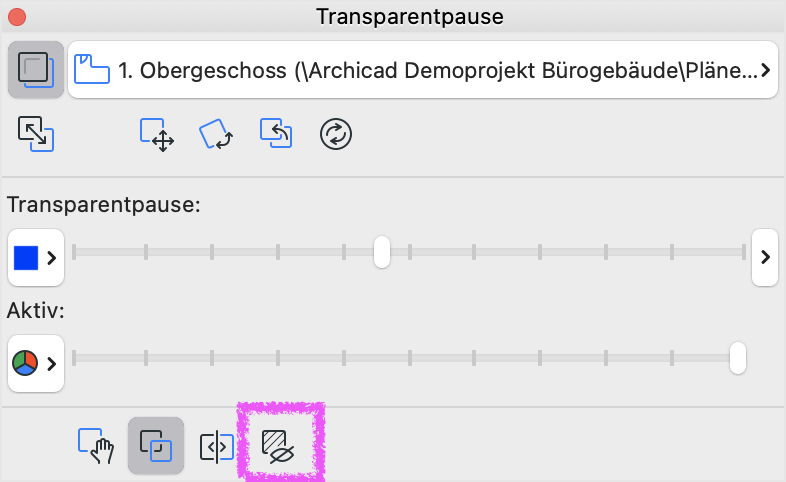

8. Transparentpausen-Optionen prüfen
Ansicht > Transparentpausen-Optionen > Schraffuren und Raumflächen transparent anzeigen
Die Funktion Schraffuren und Raumflächen transparent anzeigen muss deaktiviert sein:
