Problemstellung
Bemaßungstexte behalten Ihre Ausrichtung, obwohl die Ausrichtung der dazugehörigen Maßkette / Maßlinie verändert wurde. Auch kann die Ausrichtung nicht lesbar (nach DIN) definiert sein.
Troubleshooting

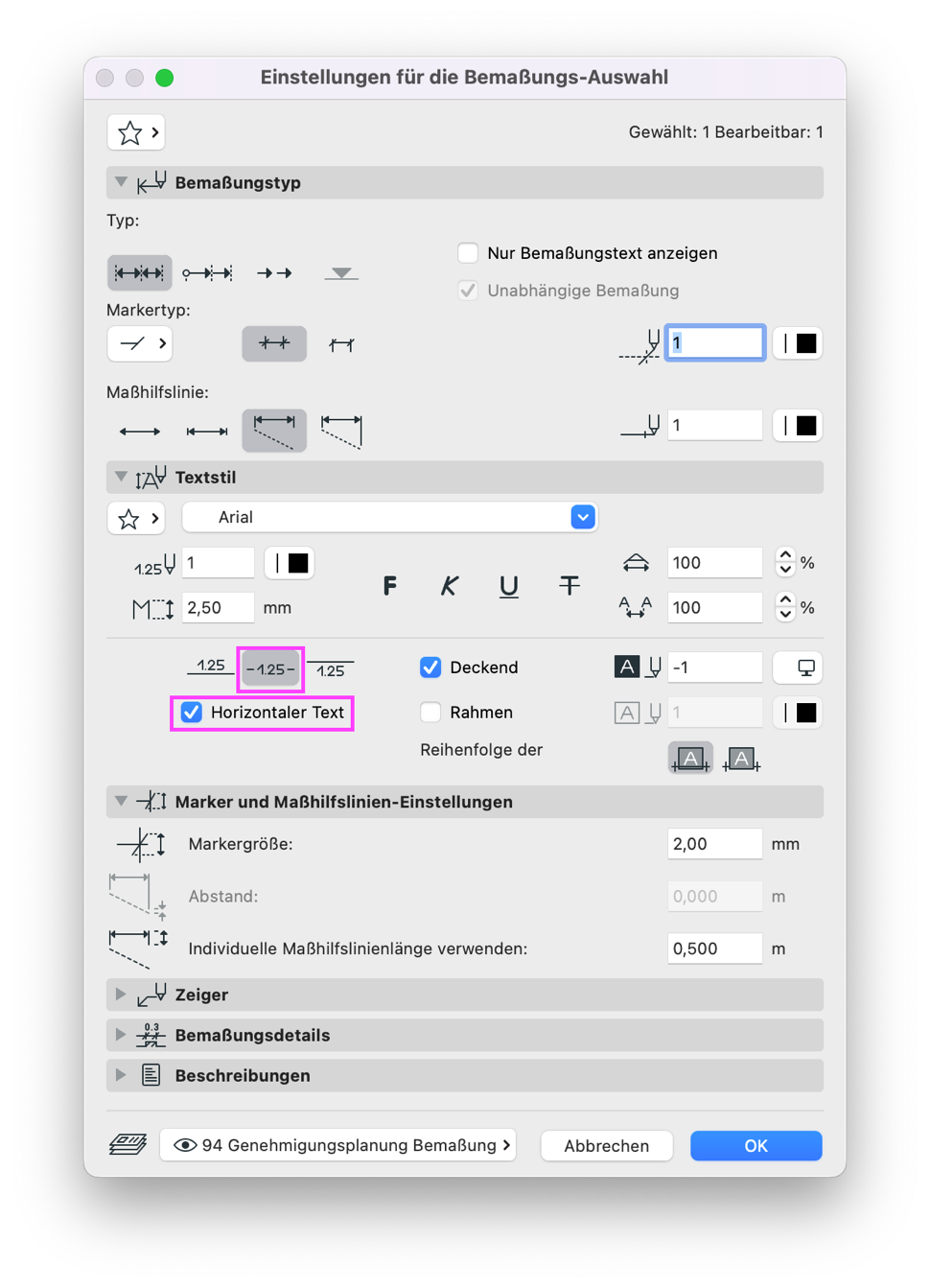

1. Bemaßungstexte erscheinen immer horizontal
Diese Einstellung kann in den Einstellungen für die Bemaßungs-Auswahl aktiviert, bzw. deaktiviert werden.
Zu finden ist diese unter: Einstellungen für die Bemaßungs-Auswahl > Textstil > Horizontaler Text. Die Einstellung ist nur verfügbar, wenn die Option Innerhalb der Linie aktiv ist.
2. Allgemeine Textausrichtung überprüfen
Die Textausrichtung ist nicht nur über das Bemaßungswerkzeug allein definierbar. Die Bemaßungstexte sind als separate Einstellung zusätzlich zu finden.

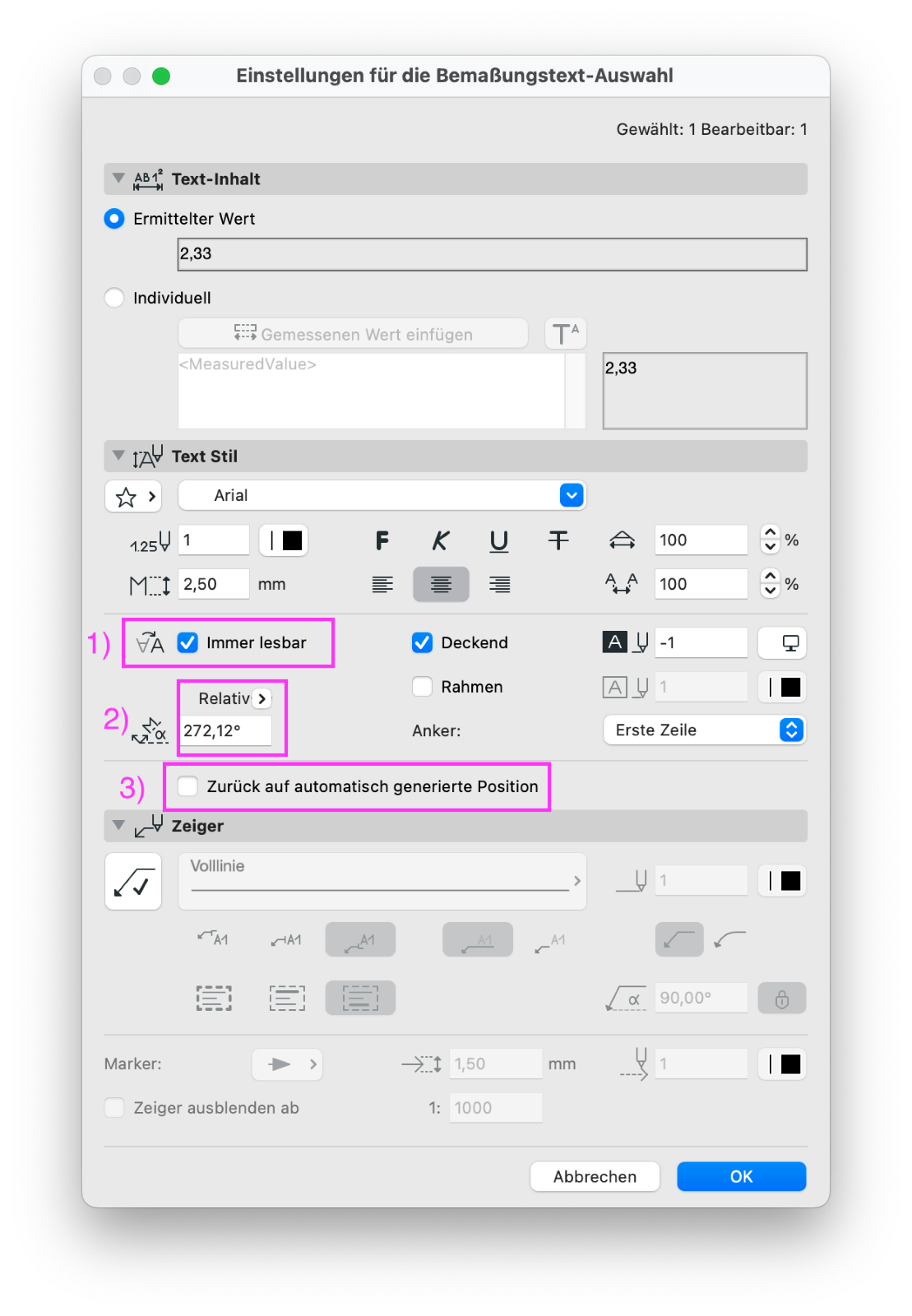

- Aktivieren der Funktion Immer lesbar stellt den Text immer so ein, dass dieser von rechts, oder unten lesbar ist
- Über die Winkelangabe lassen sich manuelle Ausrichtungen des Textfeldes einstellen. Sollte hier der Text von links lesbar ausgerichtet und der Haken unter 1.) aktiviert sein, wird dieser Text von rechts lesbar.
- Über den Button Zurück auf automatisch generierte Position werden alle manuellen Änderungen zurückgesetzt. Die Ausrichtung der Texte wird anhand der Maßlinienausrichtung bestimmt.
3. Überprüfung der Ausrichtungen von Zeichnungen:
Überprüfen der im Modell/im Layout abgelegten Zeichnungen:
- Anwählen der zu überprüfenden Zeichnung
- Zeichnungsauswahl-Einstellungen öffnen

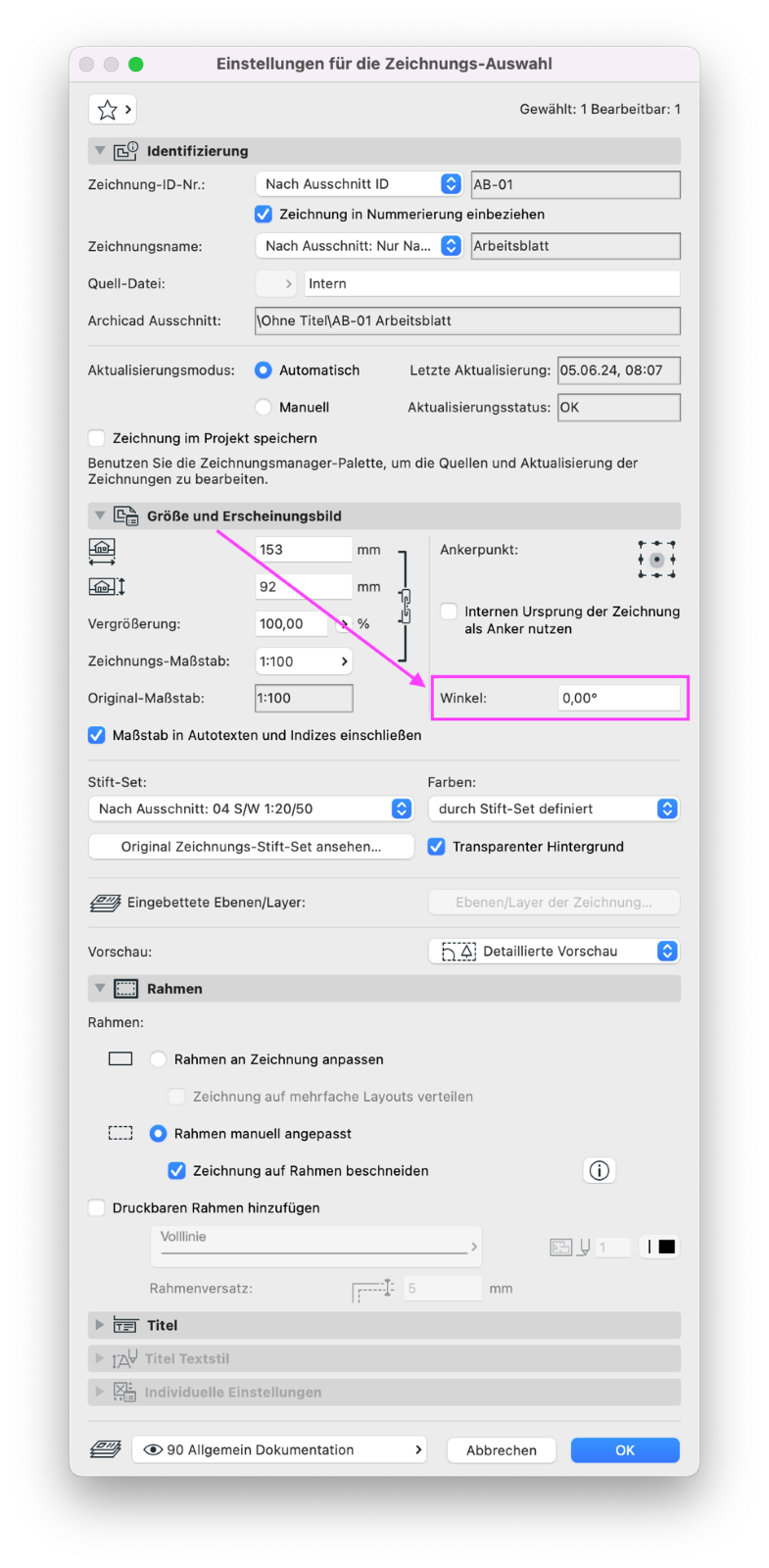

- Hier sollte der Winkel unter dem Reiter Größe und Erscheinungsbild geprüft werden
- Der Winkel muss auf 0,00° festgestellt werden
