Problemstellung
Die in der Graphischen Überschreibung eingestellte Oberflächentextur lässt sich im Grundriss nicht sichtbar schalten.
|
|
|

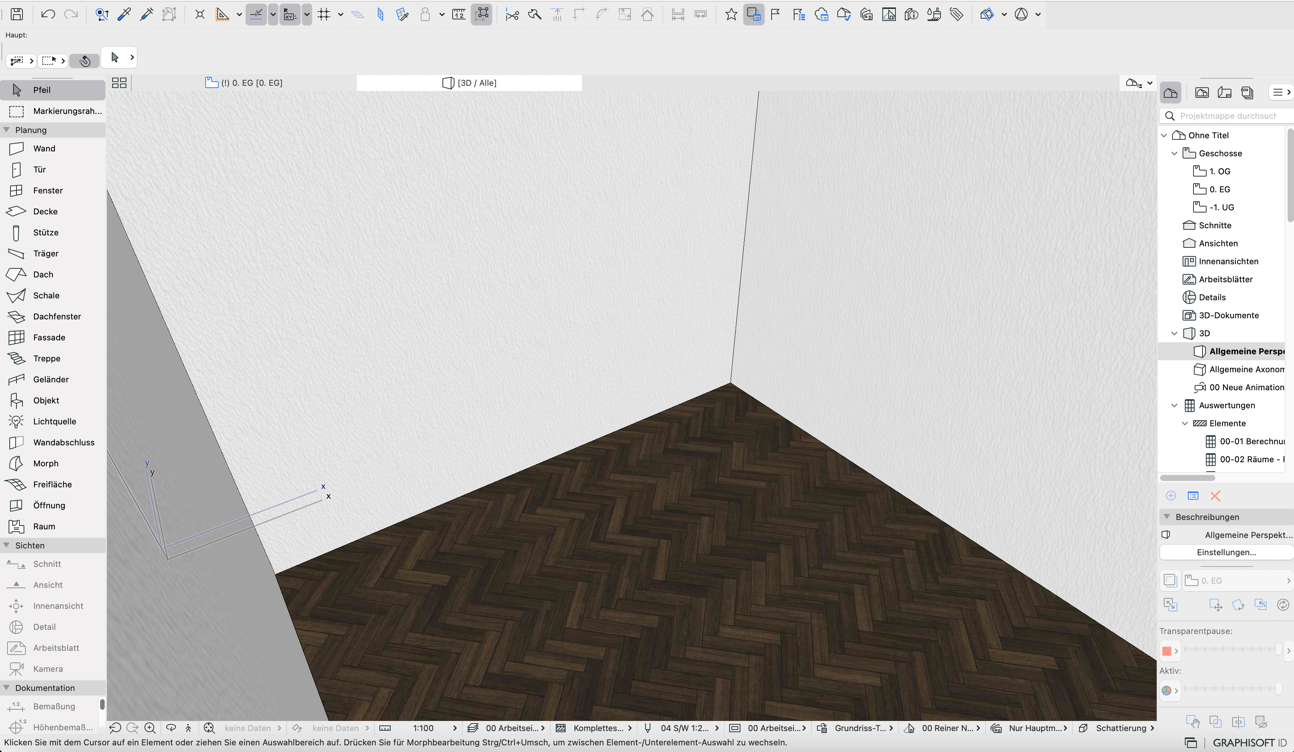

Im 3D wird das Oberflächenmaterial mit der eingestellten Textur wie gewünscht dargestellt.
Troubleshooting
Bildschraffur verwenden
Oberflächenmaterialien können nur im 3D-Fenster, Ansichten, Innenansichten, Schnitten, 3D-Dokumenten und im Photorealistikfenster angezeigt werden.
Damit die Textur des Oberflächenmaterials auch im Grundriss angezeigt wird, kann die Deckschraffur der Elemente mit der passenden Bildschraffur überschrieben werden.

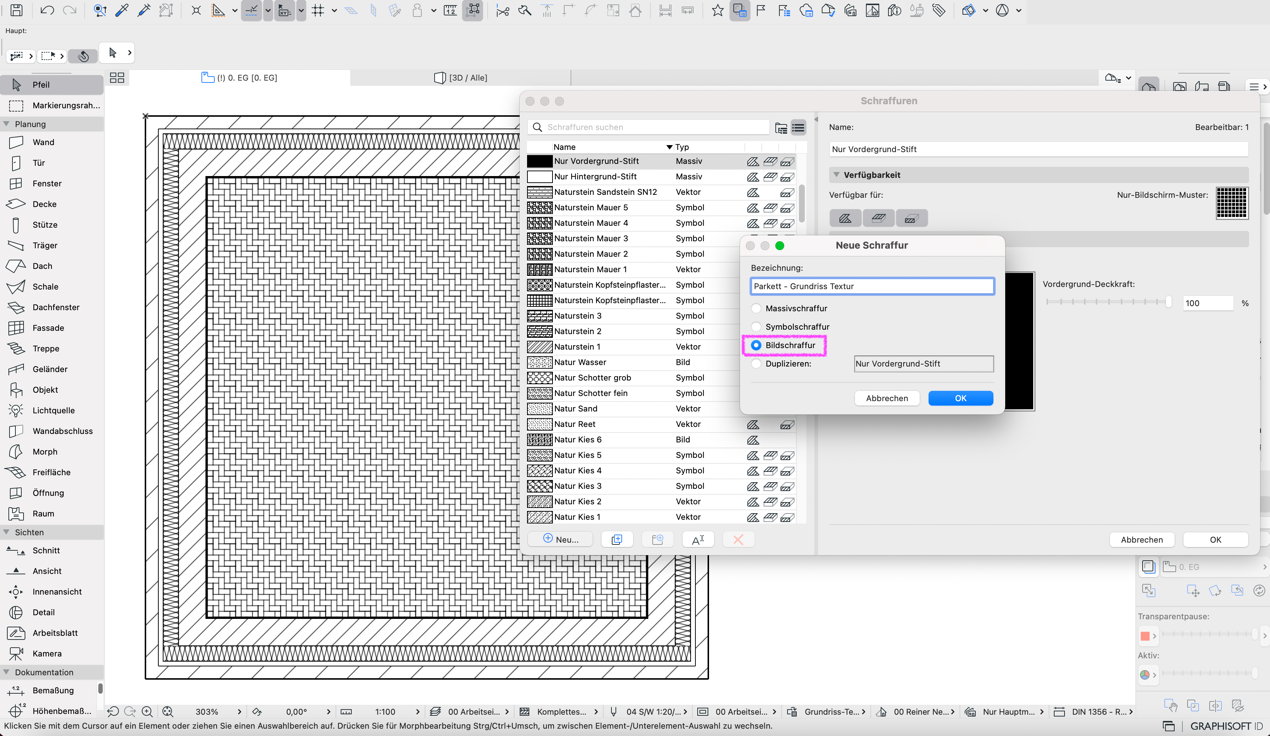

- Hierzu kann unter Optionen > Element-Attribute > Schraffuren… > Neu… eine neue Bildschraffur angelegt werden.
- In der Bildschraffur muss festgelegt werden, dass diese für Deckschraffuren zur Verfügung steht.

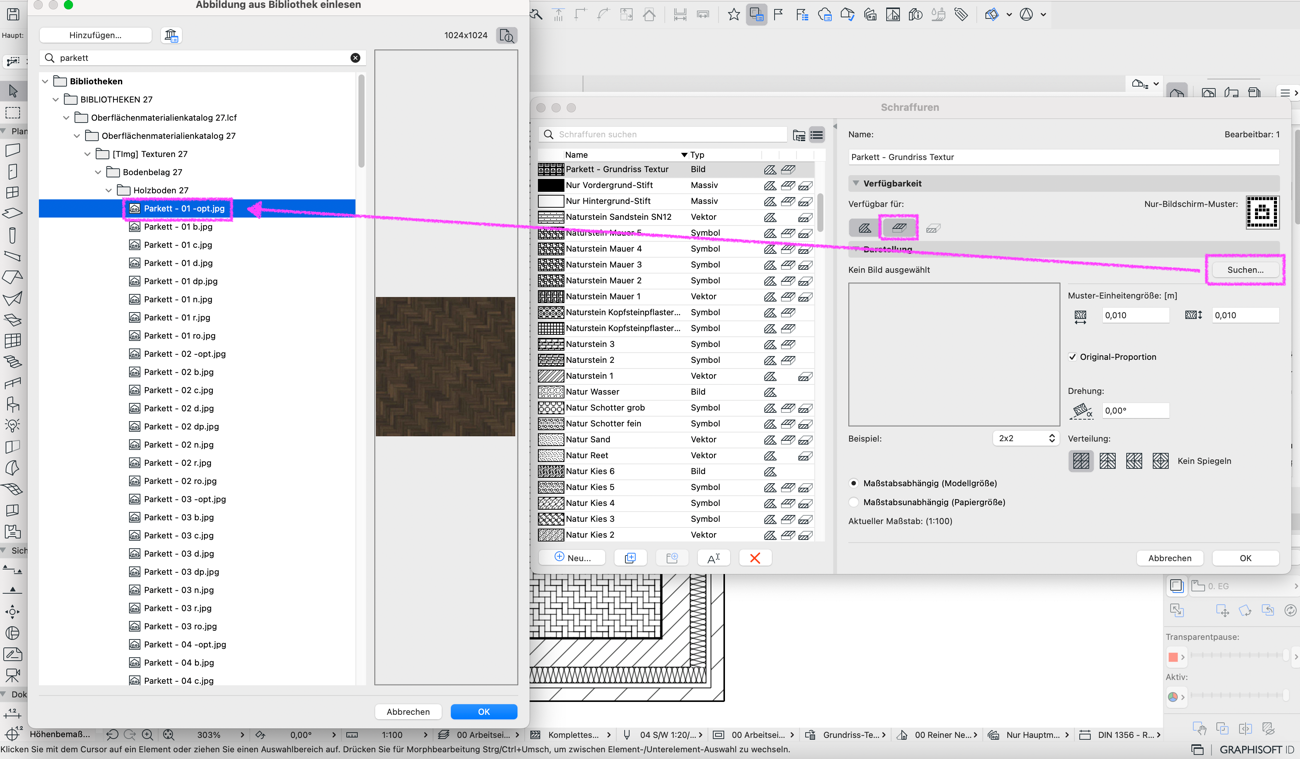

- Anschließend kann über Suchen… das gleiche Texturbild gewählt werden, dass im entsprechenden Oberflächenmaterial eingestellt ist.

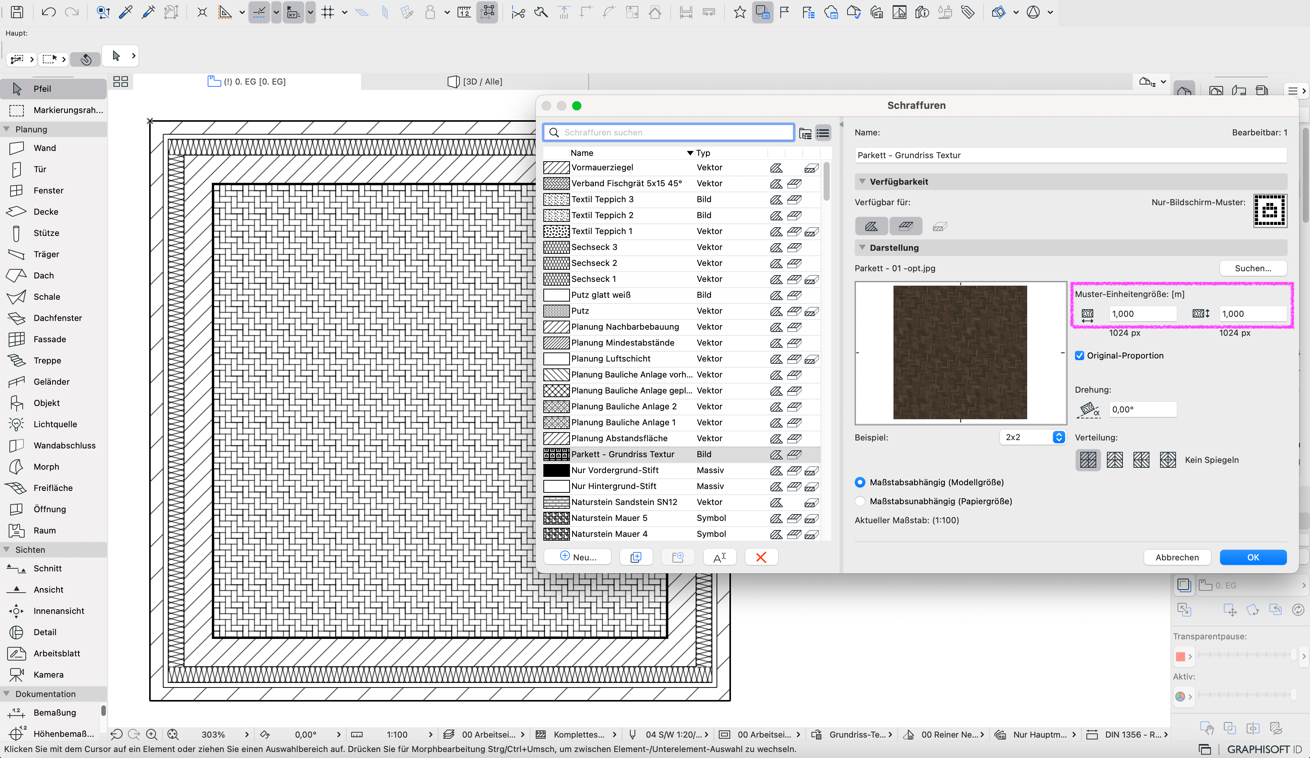

- Danach kann die Muster-Einheitsgröße, also wie groß die Textur im Grundriss dargestellt wird, bestimmt werden.
|
|
|

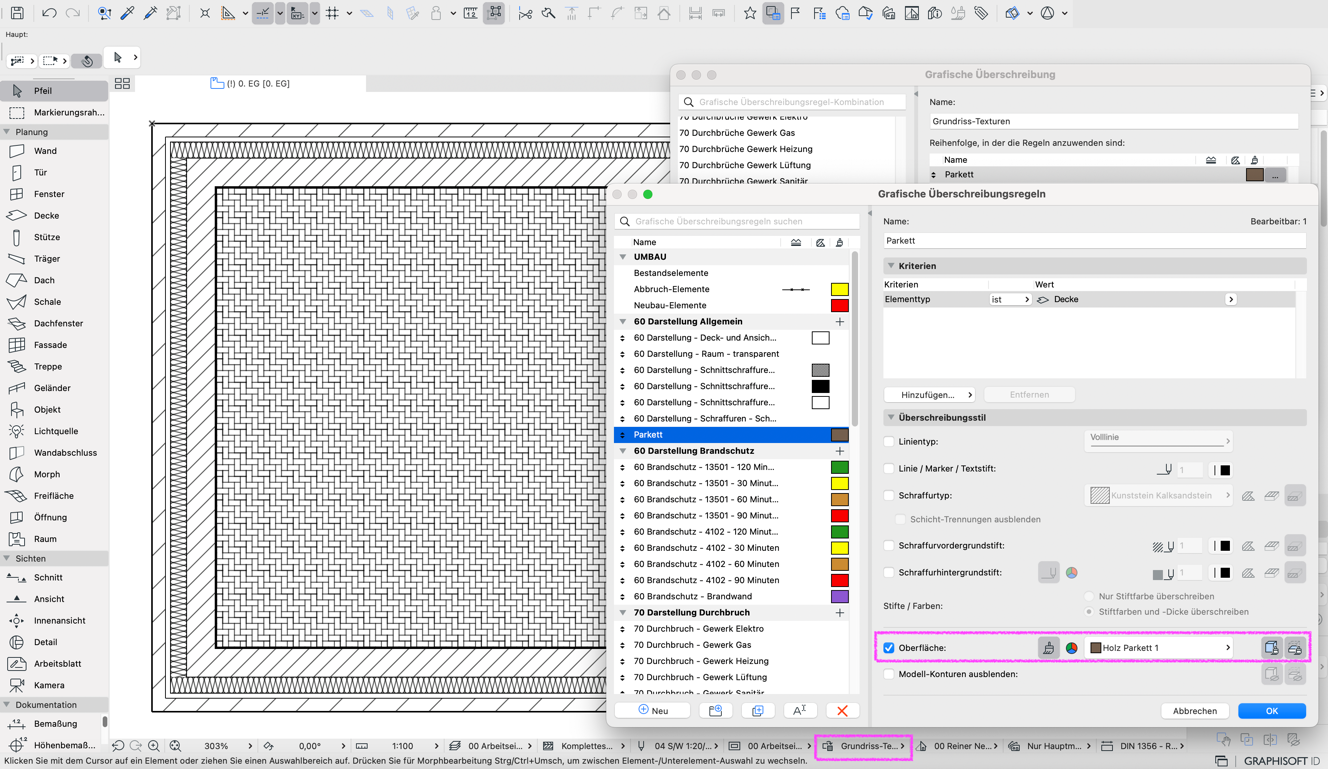

- In der Graphischen Überschreibung kann die Oberfläche deaktiviert werden und der Schraffurtyp aktiviert werden.
- Nachdem die Deckschraffur aktiviert ist, kann für den Schraffurtyp die erstellte Bildschraffur ausgewählt werden.

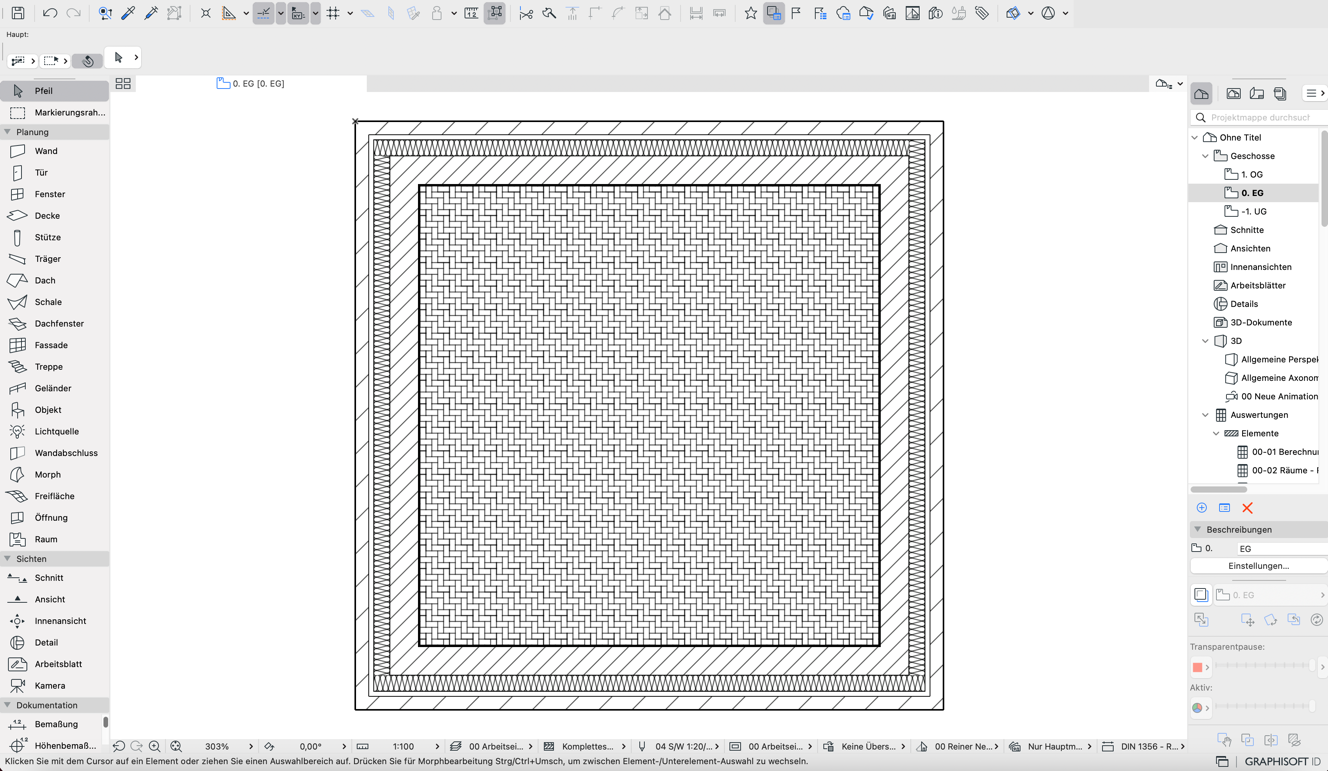

Daraufhin überschreibt die Graphische Überschreibung die Deckschraffur der Elemente mit der erstellten Bildschraffur.
